矿用电缆车混凝土锚固索具结构设计

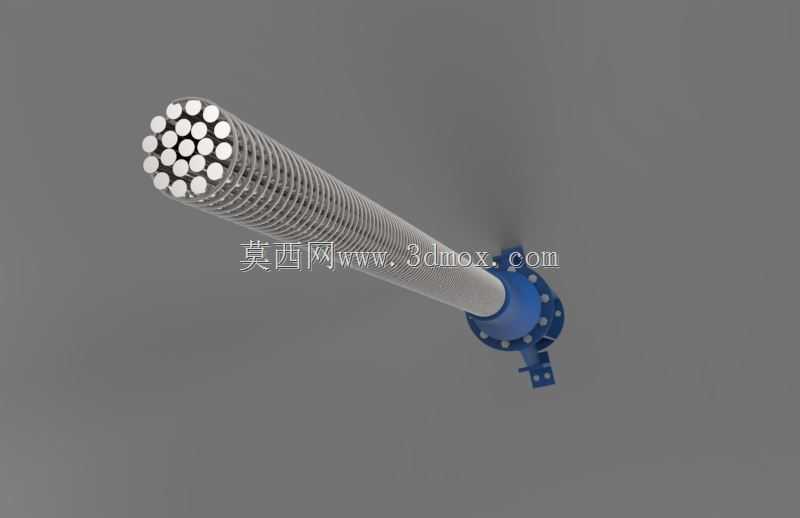

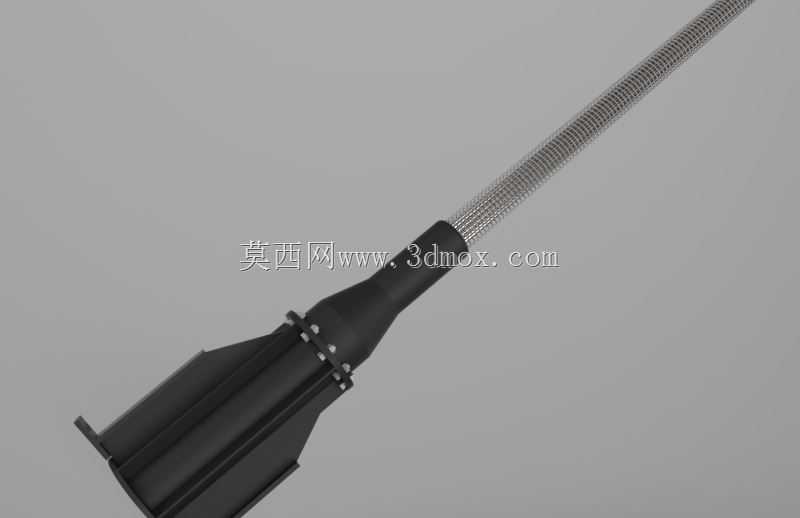

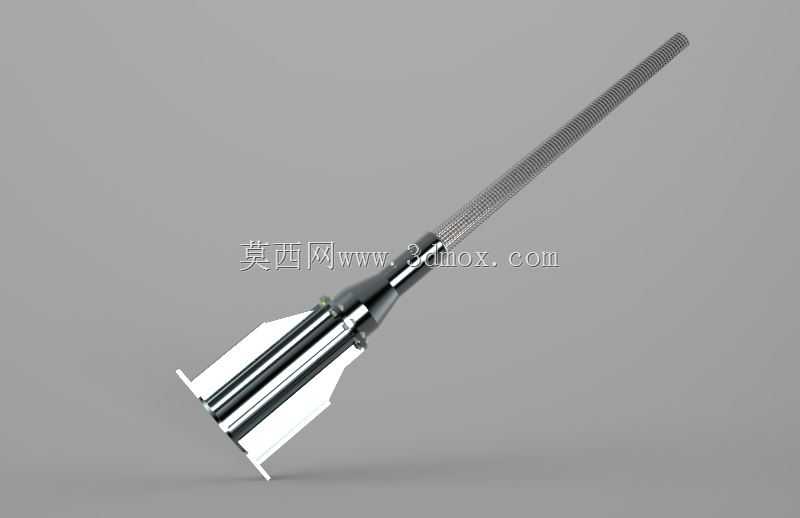

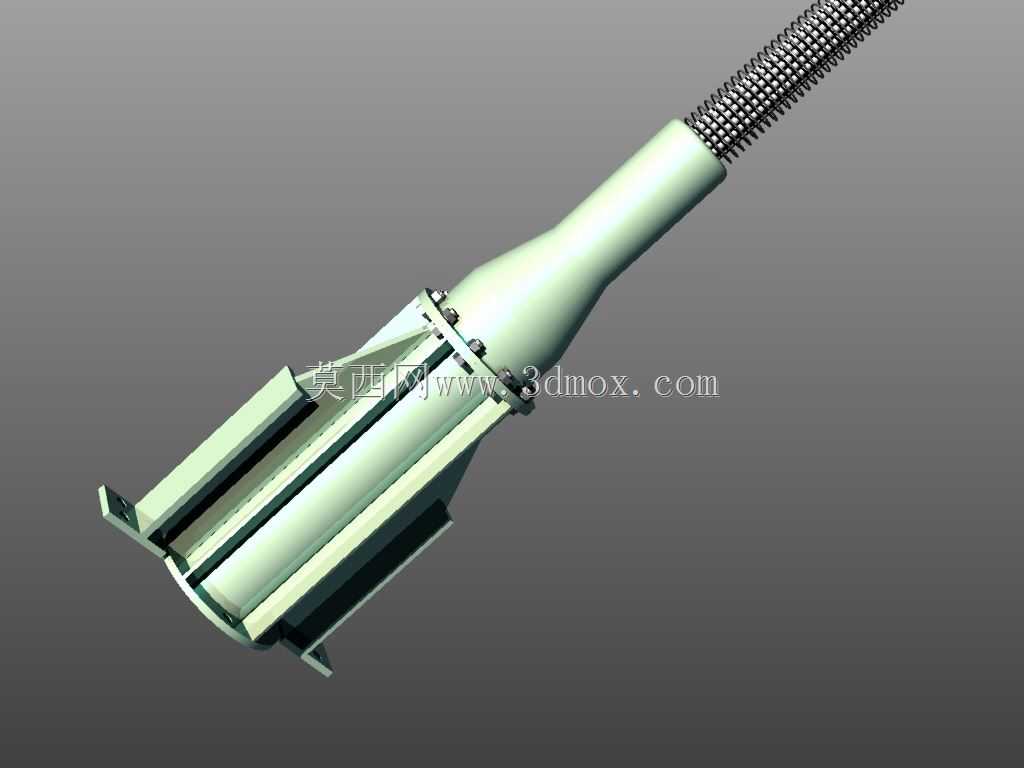

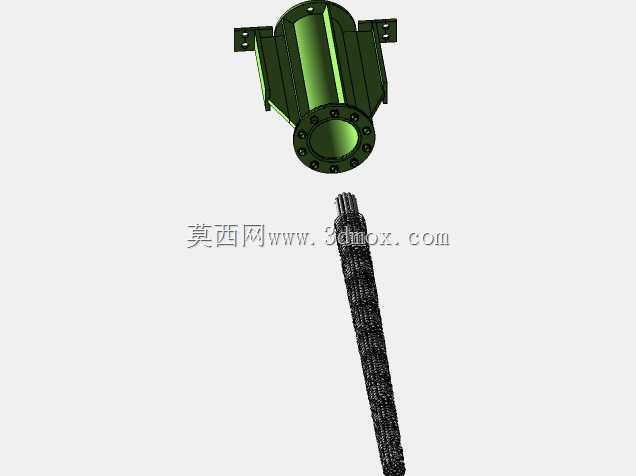

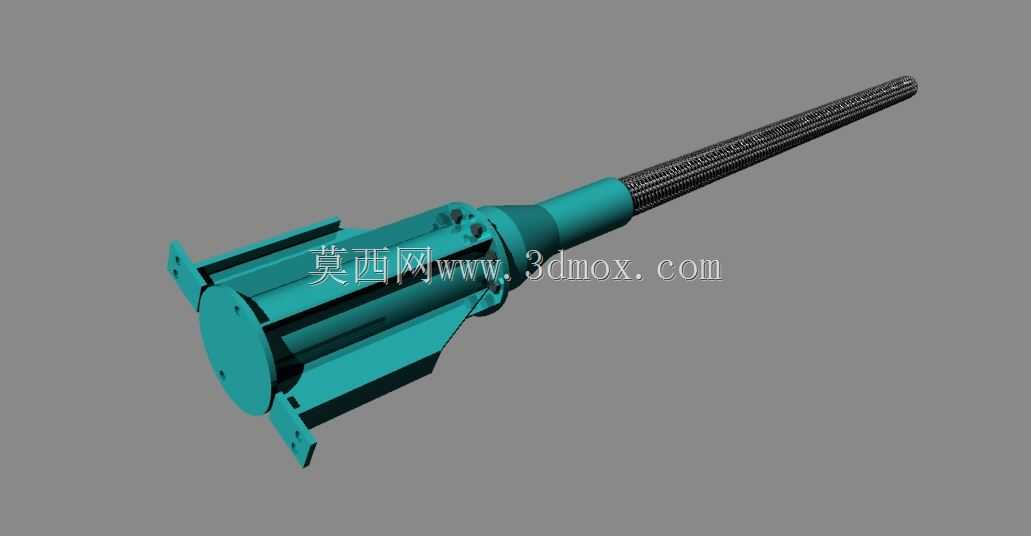

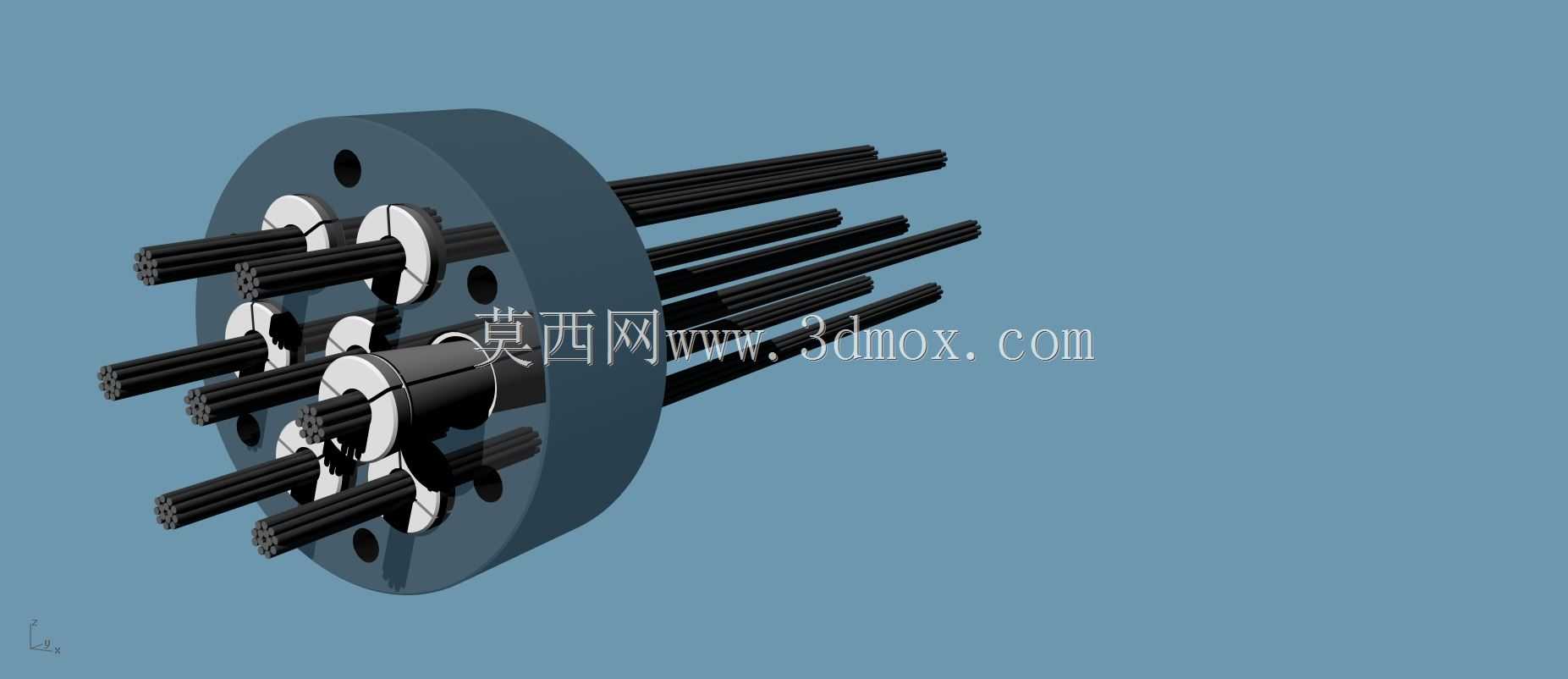

在矿山井下斜巷、平硐的无极绳绞车运输系统里，电缆车的可靠锚固是保障供电线缆随运输设备同步移动、避免线缆拖拽剐蹭、挤压破损的核心结构环节，这款索锚构件正是为匹配该类工况专门设计的锚固执行部件，直接承担电缆车与混凝土锚块之间的刚性连接载荷，抵消电缆车运行过程中产生的纵向窜动、横向摆动力矩，避免电缆车移位导致的线缆拉扯断裂、供电中断事故。从结构设计逻辑来看，构件整体采用分段式同轴布局，尾段为全牙螺纹杆结构，可通过配套锁紧螺母实现锚固长度的无级调节，适配不同厚度的混凝土锚块预埋深度，也能抵消现场安装时锚块预埋位置的尺寸偏差，降低现场施工的对位难度；中段为锥形过渡段，通过锥面结构实现螺纹杆段与前端锚固主体的应力平滑传递，避免截面突变带来的应力集中问题，在承受突发冲击载荷时不会出现根部断裂的情况；前端为多翼式支撑主体，周向均匀分布的带安装孔翼板直接贴合混凝土锚块的预埋端面，通过膨胀螺栓或预埋焊接的方式与锚块形成刚性连接，多翼式的结构设计在保证连接强度的前提下，大幅降低了构件整体重量，也减少了铸造或机加工过程中的材料损耗。从安装边界来看，前端翼板的安装孔位采用对称分布设计，孔距匹配矿山常用的M16膨胀螺栓安装尺寸，现场施工时无需额外打孔适配，尾段螺纹杆的长度预留了足够的调节余量，即使混凝土锚块的预埋端面存在15mm以内的平面度偏差，也能通过螺母锁紧实现索锚的水平安装，保证螺纹杆与电缆车牵引方向的同轴度，避免长期受偏载导致的螺纹滑牙、杆体弯曲问题。实际应用中，这类索锚除了矿山电缆车锚固场景外，也可适配地面厂区重型线缆拖拽滑车的地面固定、港口起重设备线缆导向小车的基础锚固等类似需要刚性连接、承受持续往复载荷的工况，设计过程中充分考虑了井下潮湿、多粉尘的使用环境，各连接部位均做了防退结构设计，螺纹杆段的牙型采用梯形牙设计，相比普通三角牙拥有更高的承载能力，抗冲击性能更强，长期受往复载荷作用也不会出现螺纹变形失效的问题。前端的多翼结构在安装时可作为定位基准面，施工人员只需将翼板贴合锚块端面即可快速找正构件安装方向，无需额外的工装辅助定位，能有效缩短现场安装的作业时长，减少井下高空或受限空间作业的安全风险。
