双座钢管车架越野卡丁车结构设计

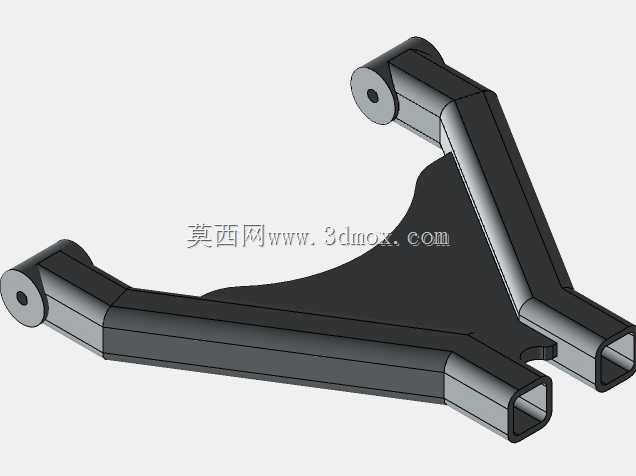

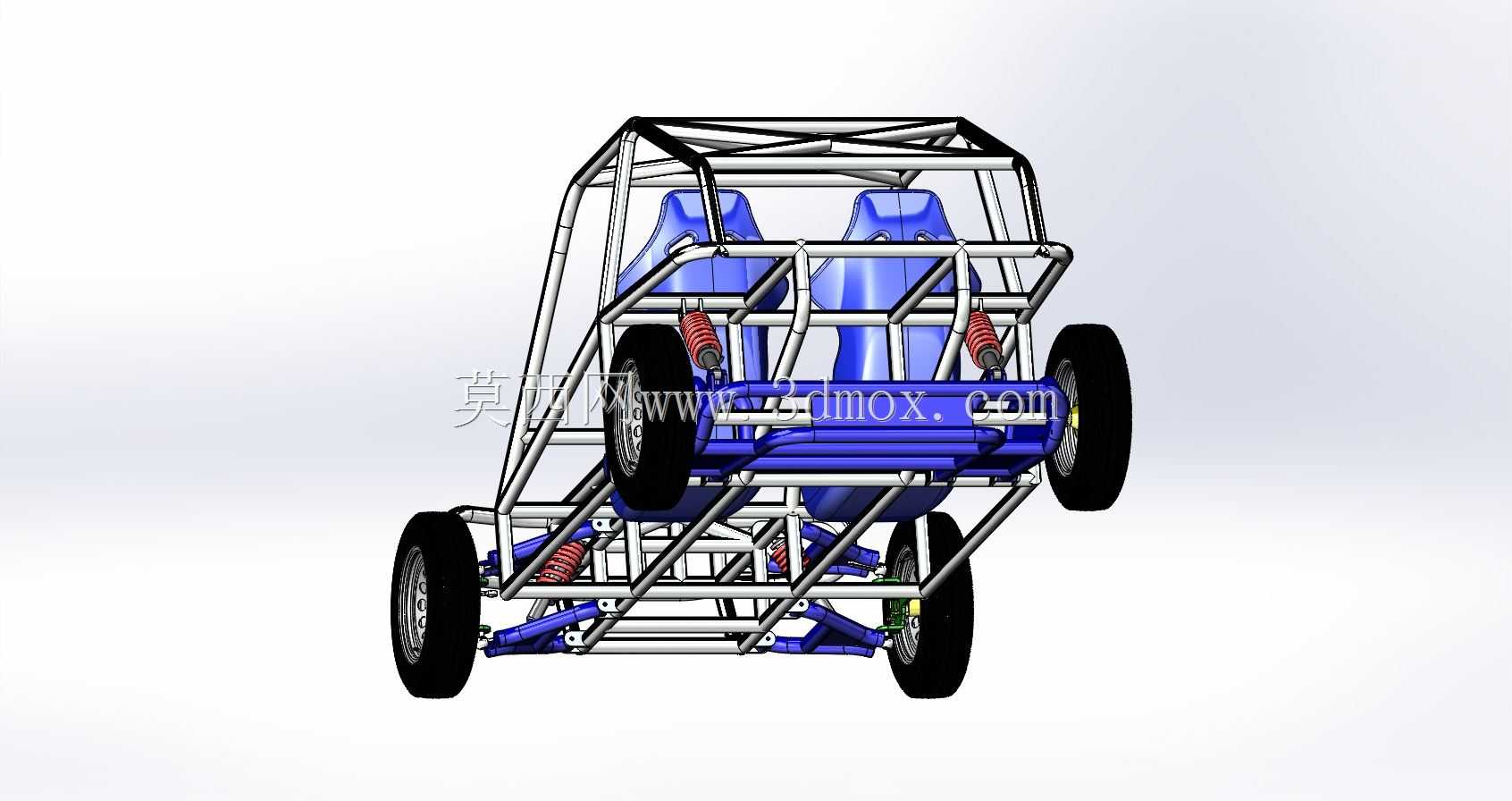

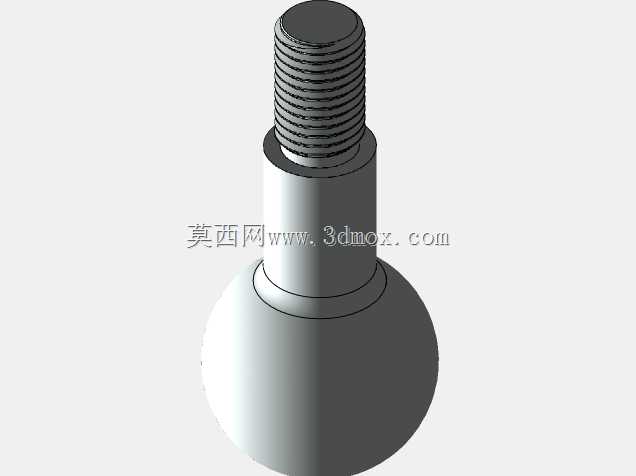

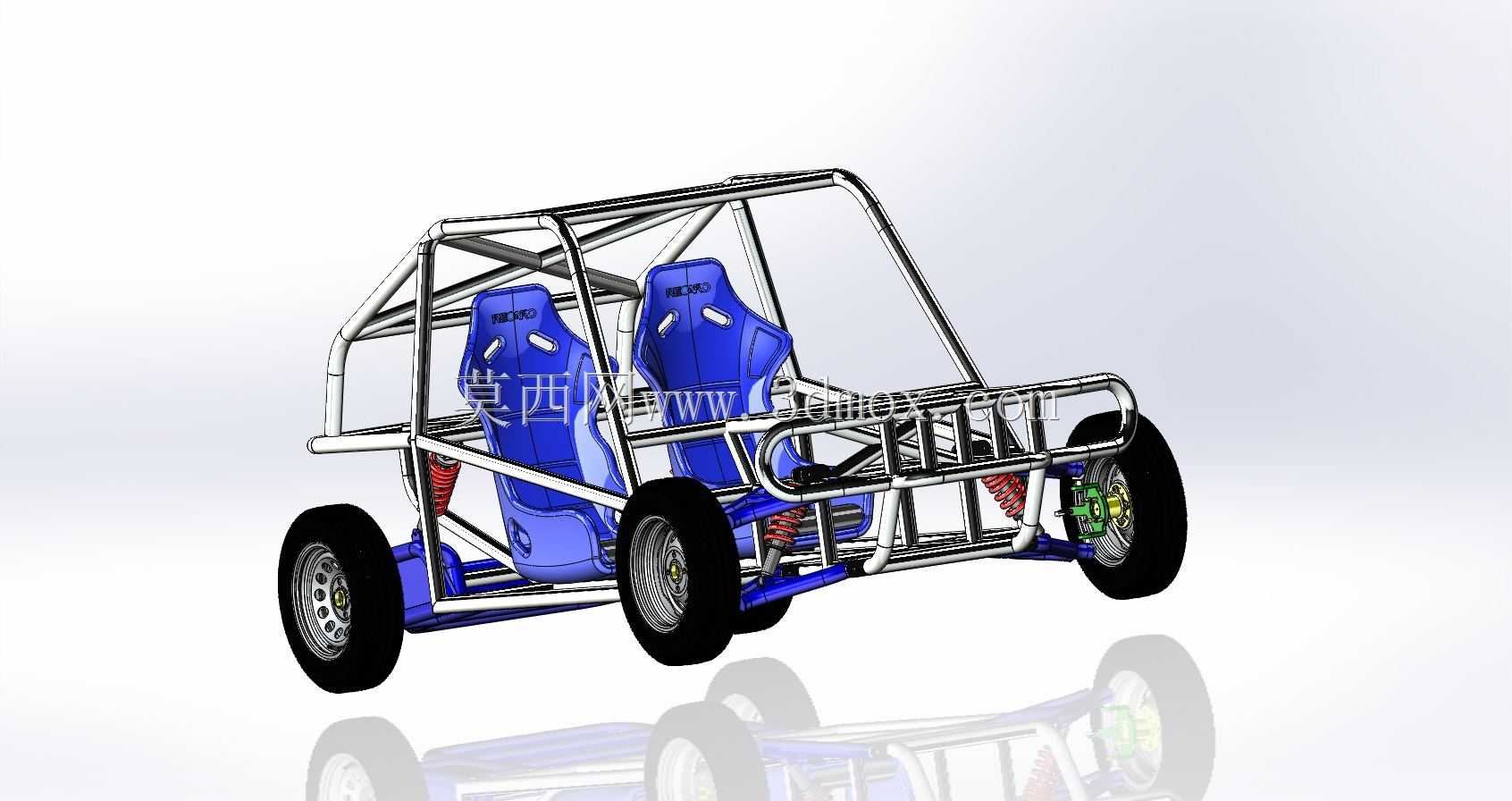

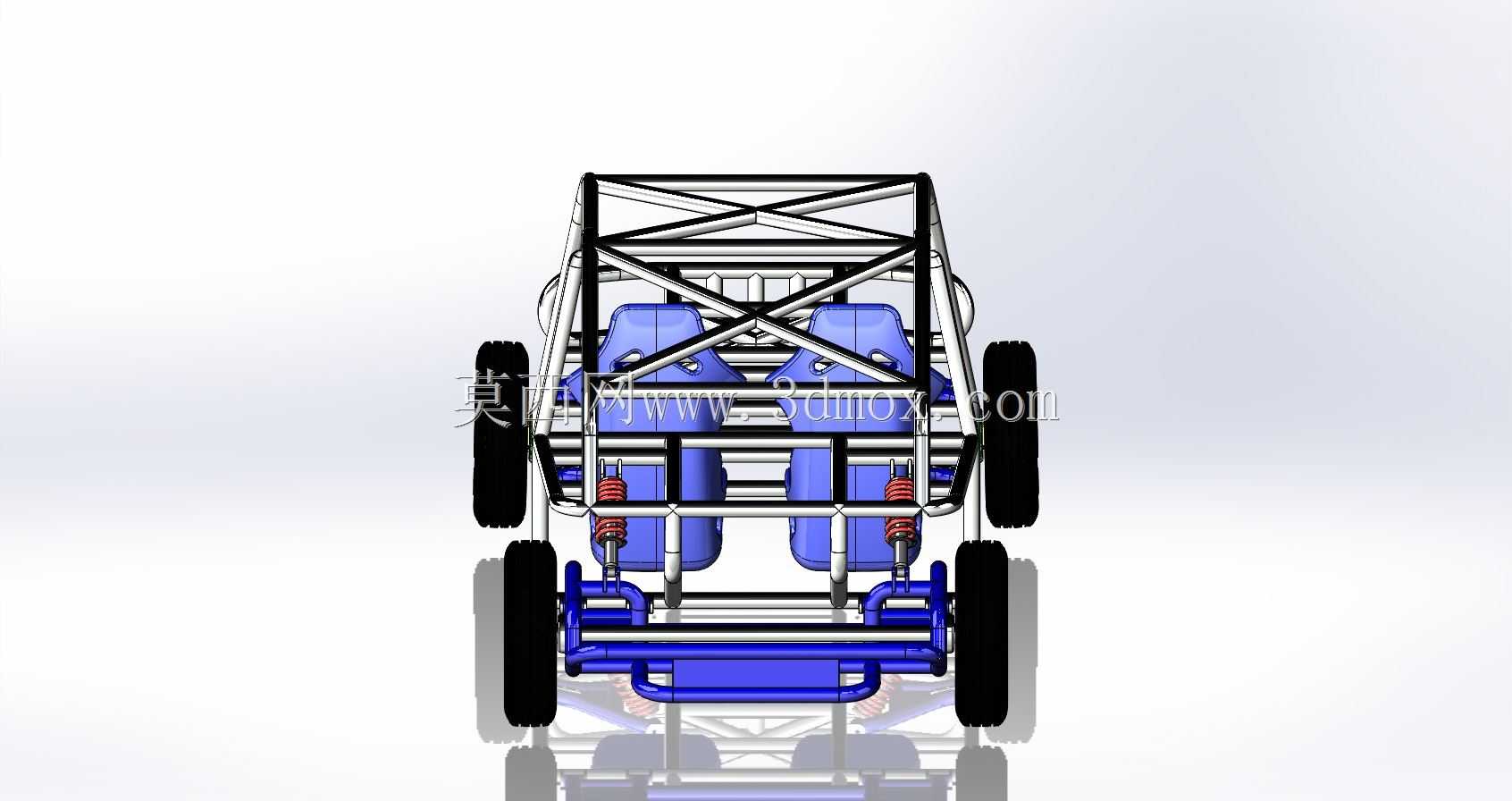

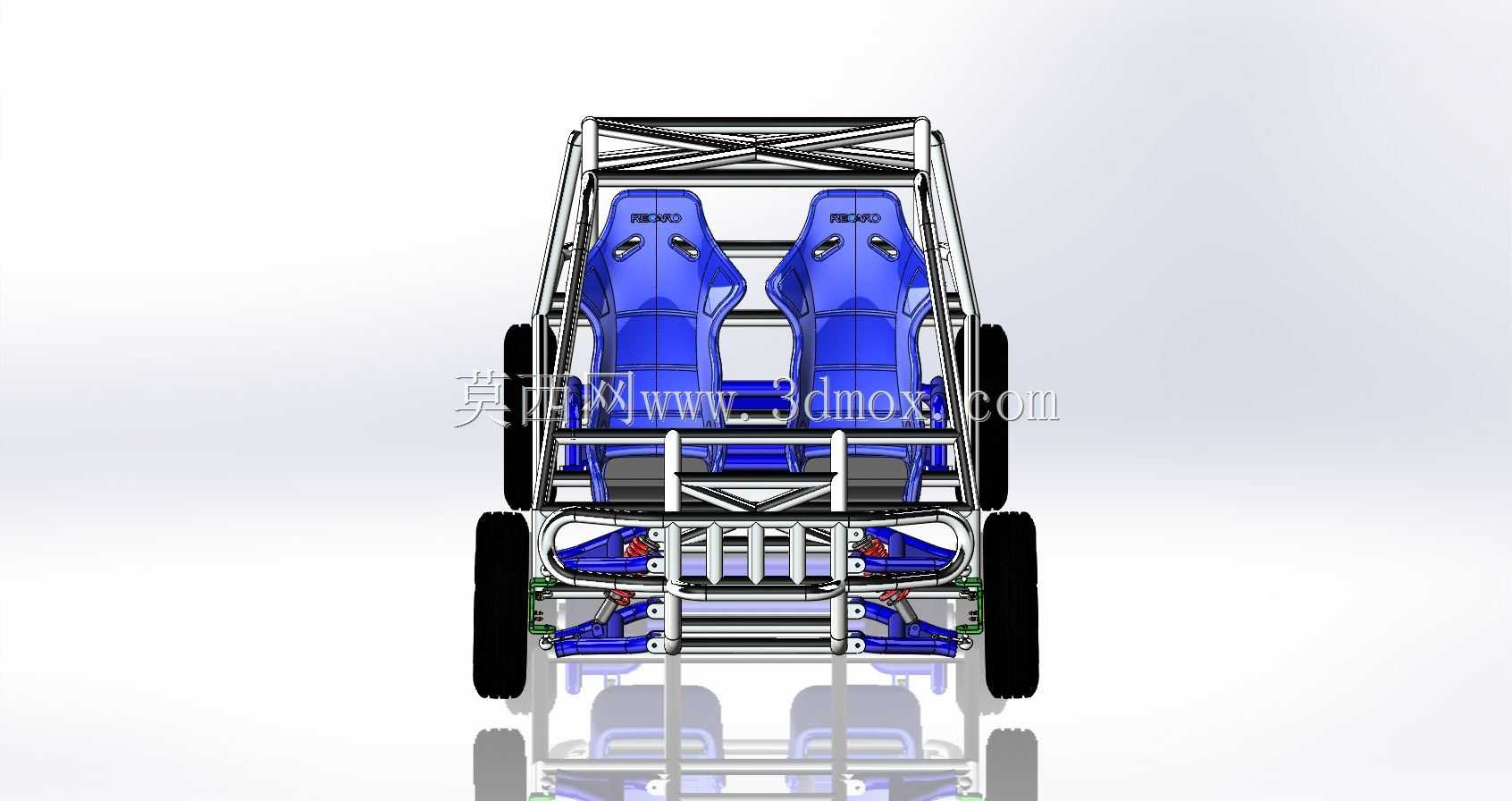

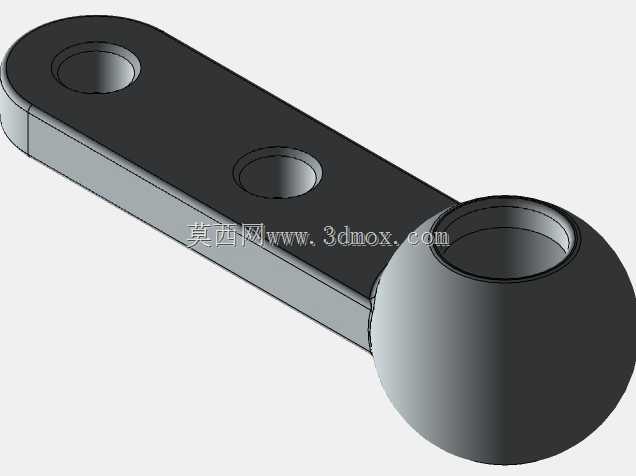

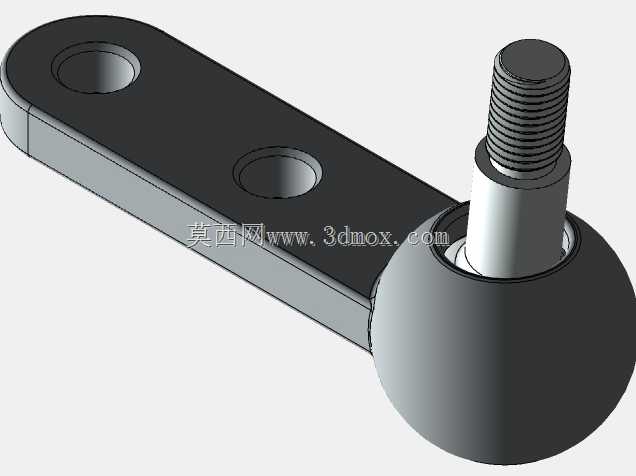

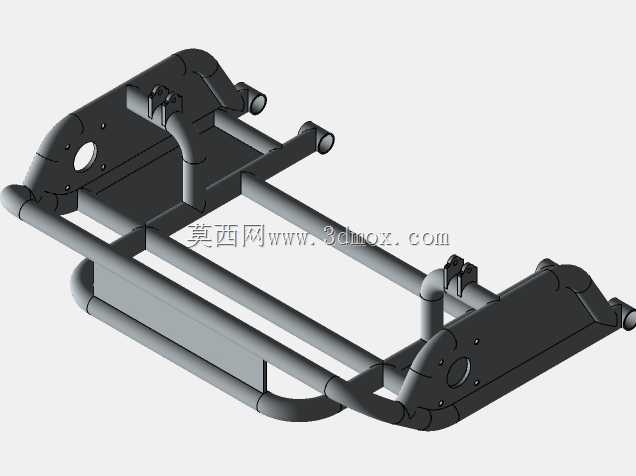

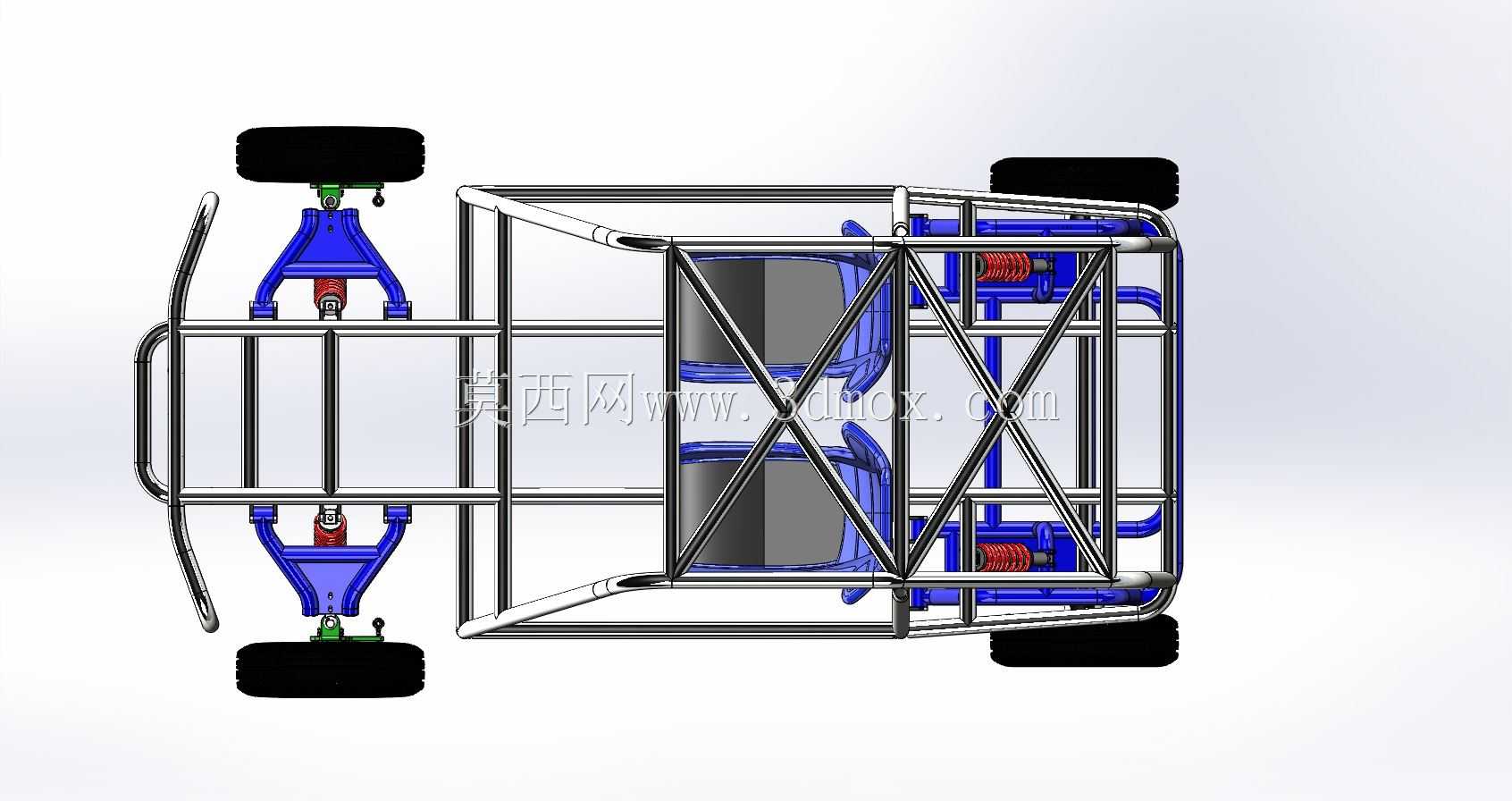

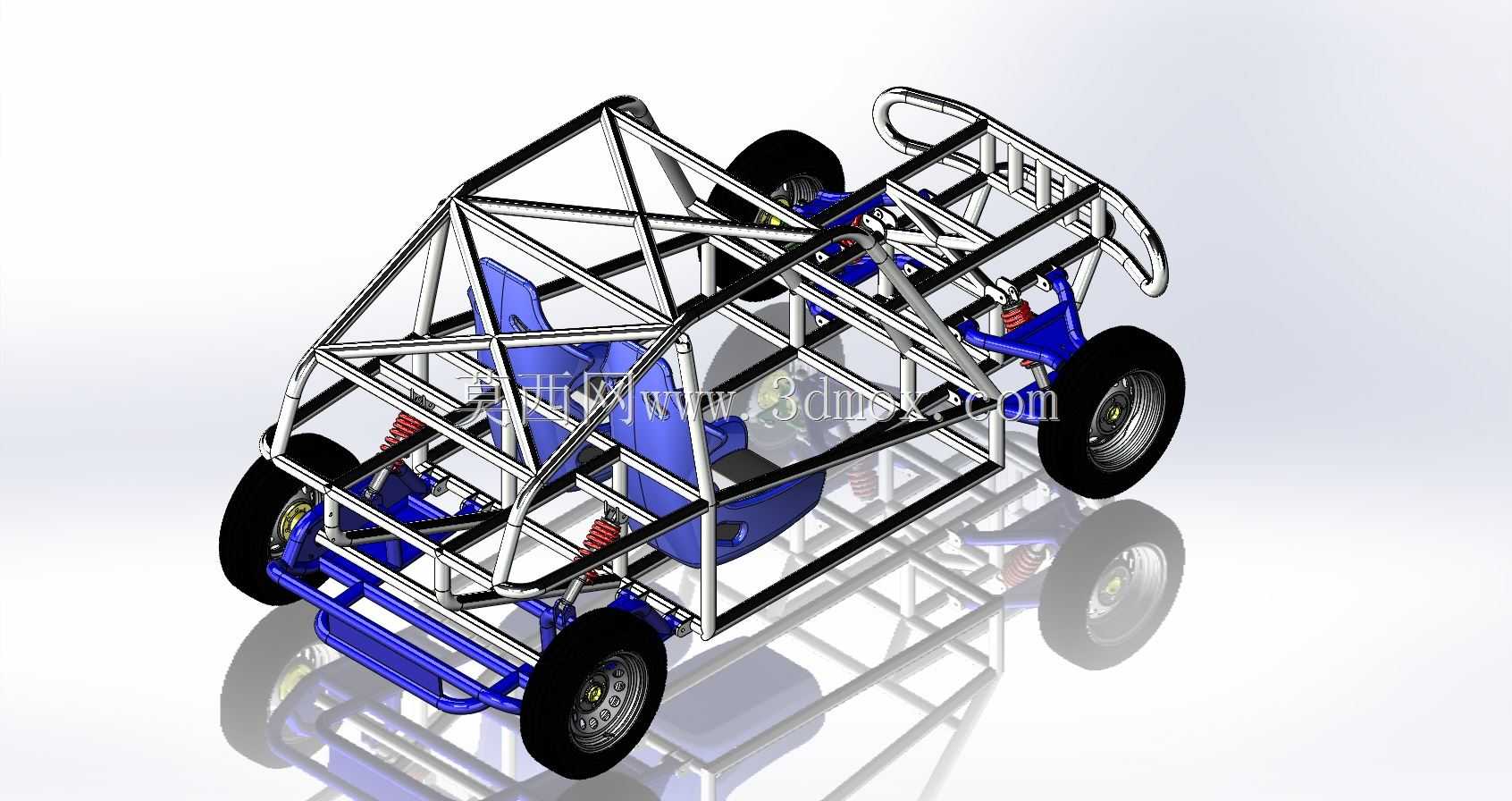

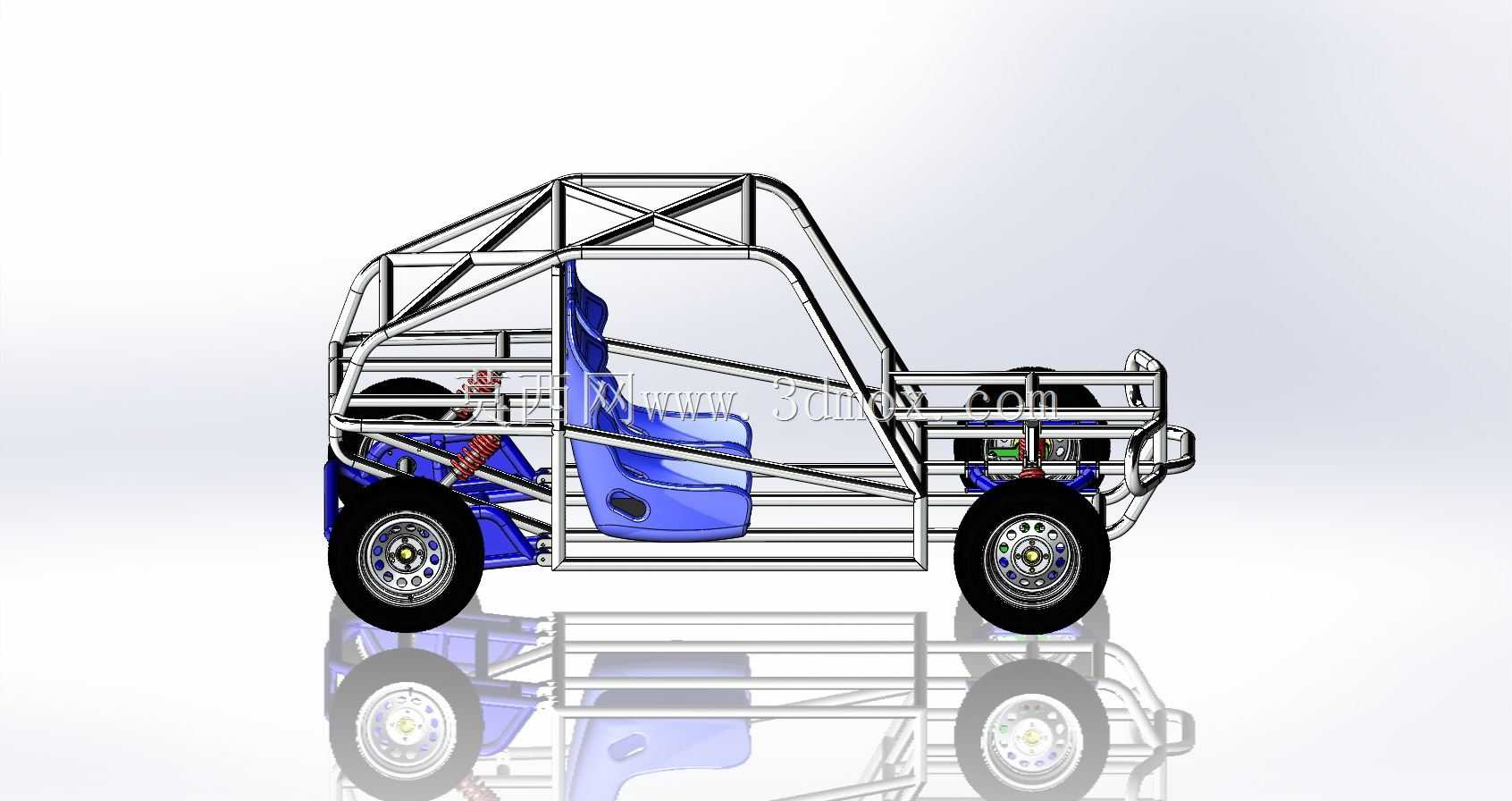

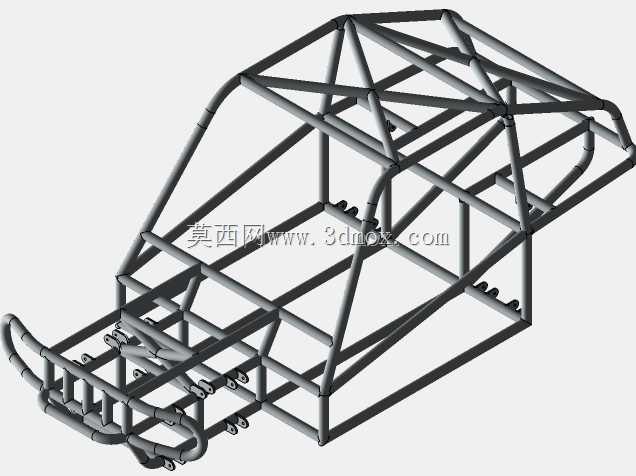

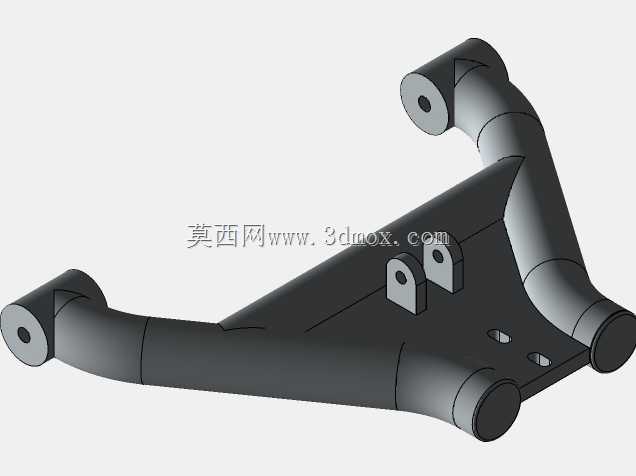

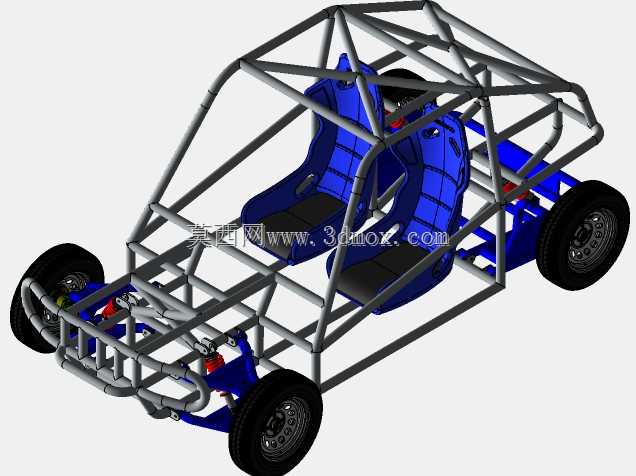

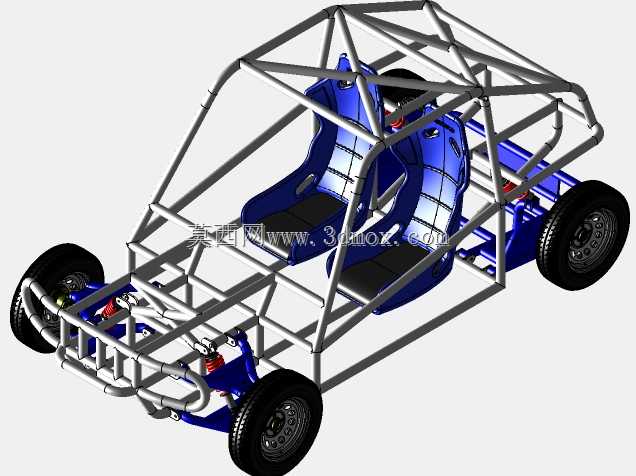

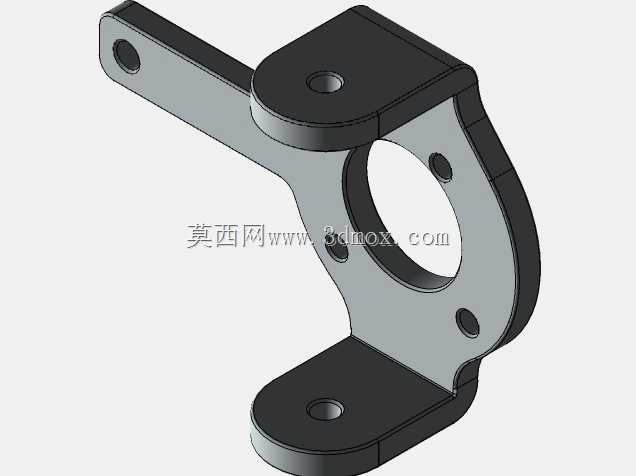

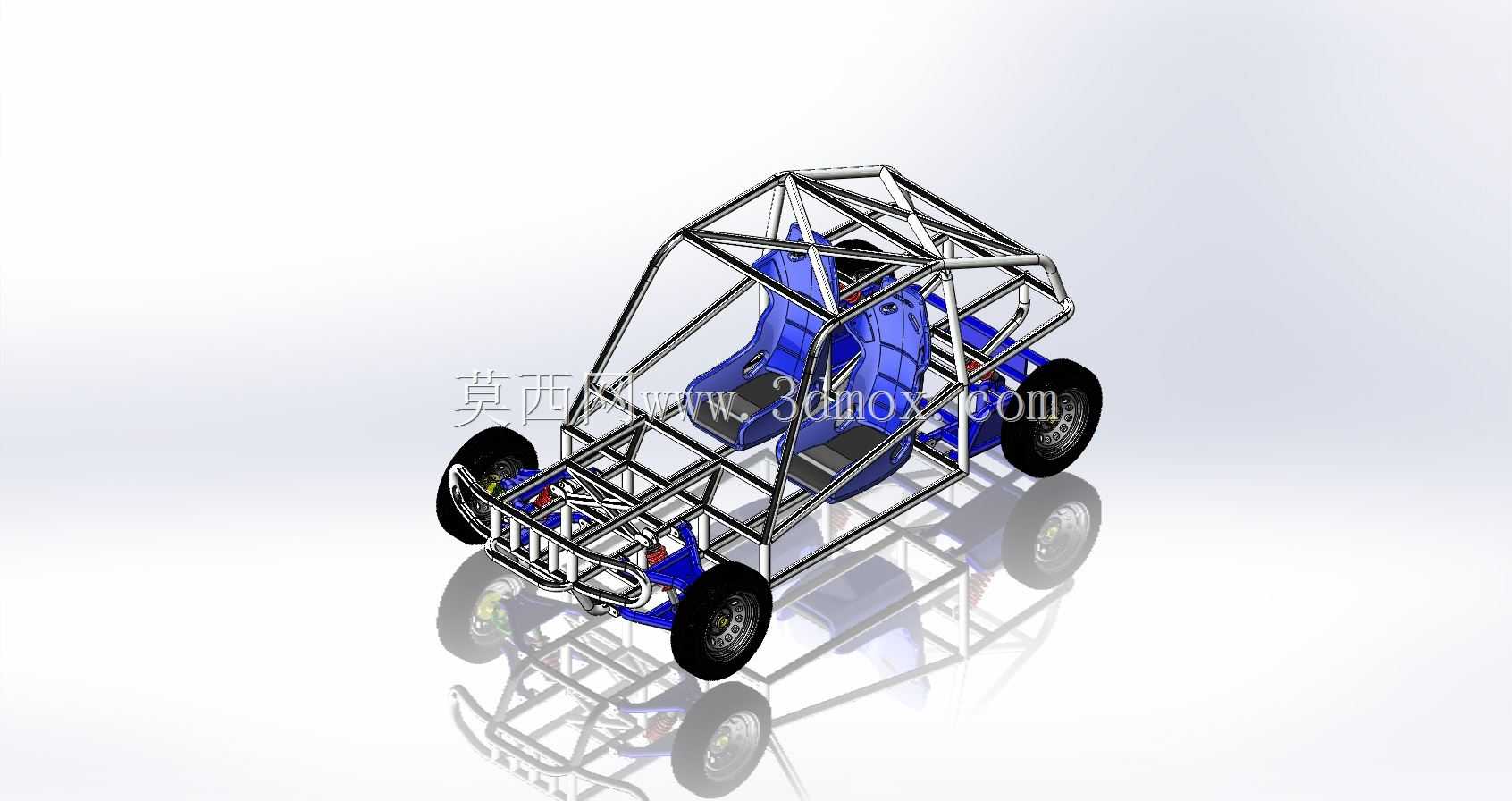

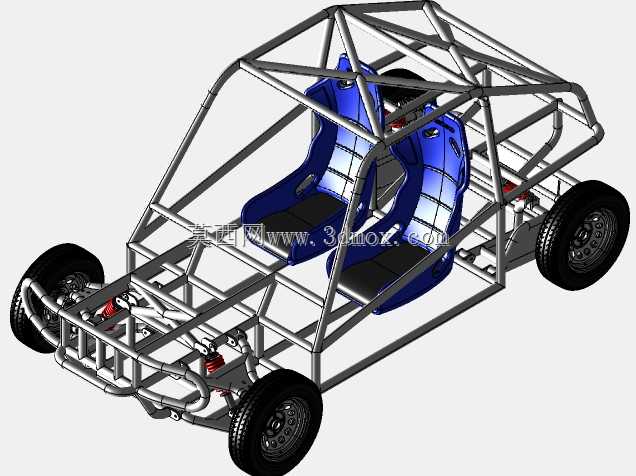

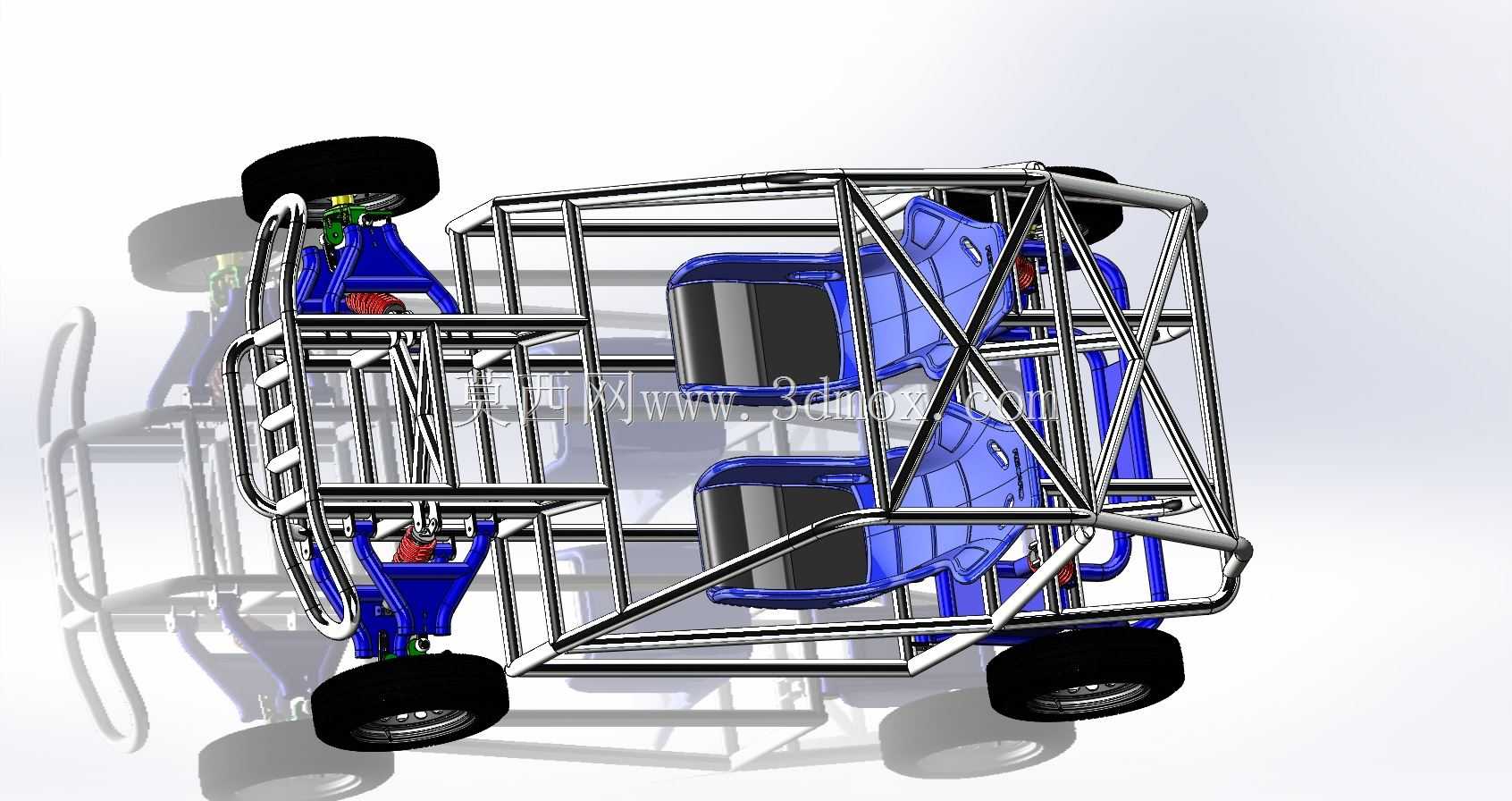

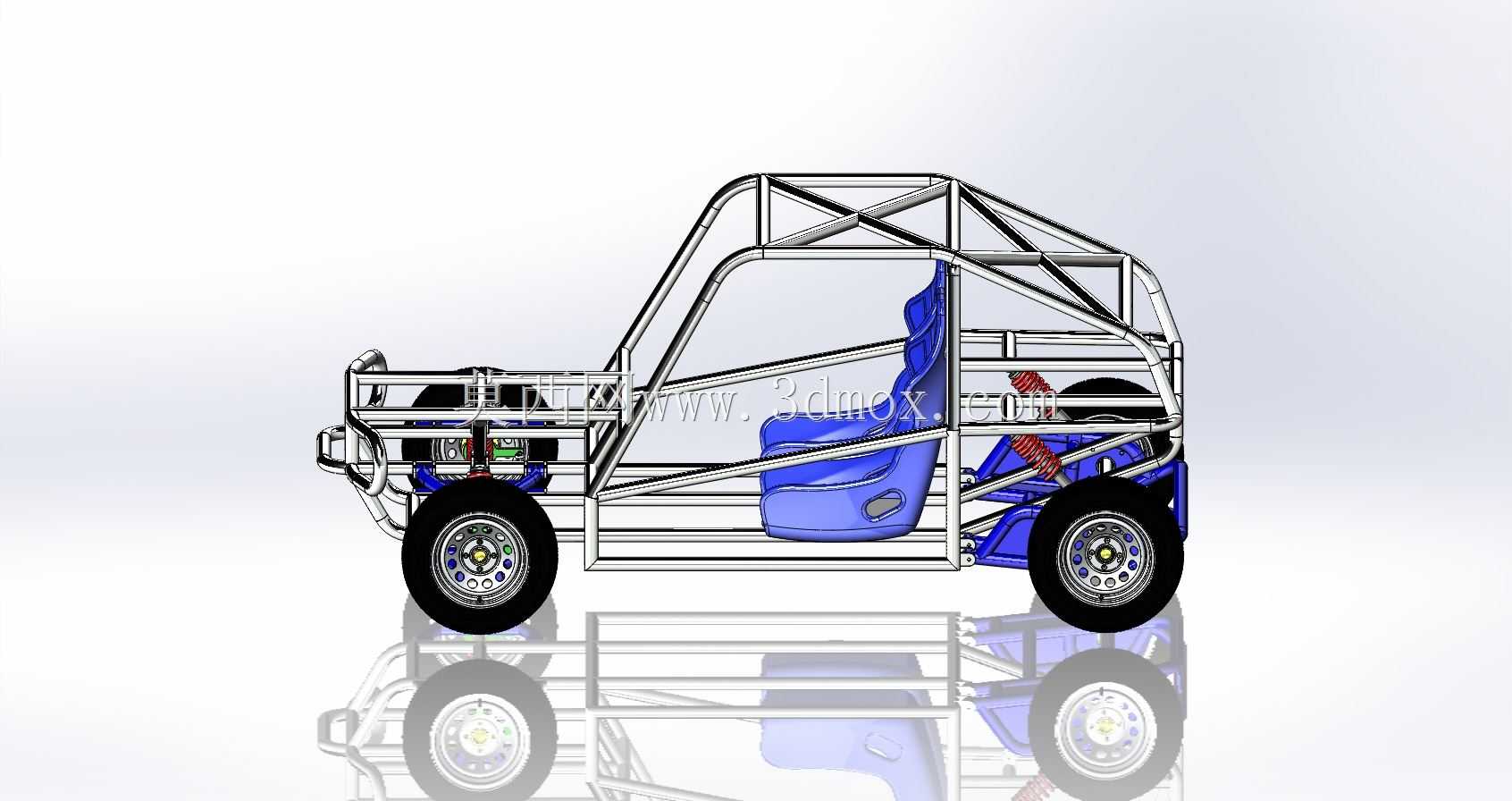

这款越野卡丁车采用外露式钢管桁架式车架结构，整体防滚笼与主车架一体化焊接成型，在非铺装路面行驶时可承受大冲击载荷，同时为驾乘人员提供完整的侧向、顶部防护边界，车架管材选用圆形无缝钢管，通过空间三角桁架排布抵消越野工况下的扭转、弯曲复合载荷，避免车架在飞坡落地、侧滑剐蹭时出现塑性变形。双座布局采用中置并列座椅设计，座椅安装点预留了四点式安全带固定位，适配越野场景下的驾乘人员固定需求，座椅靠背角度贴合非铺装路面驾驶的坐姿要求，减少长时间颠簸带来的驾乘疲劳。行走系统搭配大颗粒越野轮胎，轮辋选用钢制辐条结构，可承受飞坡落地时的瞬时冲击，前后悬架均采用螺旋弹簧搭配筒式减震器的独立悬架结构，减震器安装角度经过优化，可同时吸收纵向颠簸与侧向倾斜带来的载荷，转向系统采用齿轮齿条式结构，转向拉杆布置在车架前部下方，避开越野时的石块剐蹭风险，转向节预留了刹车卡钳安装位，可适配盘式制动组件满足越野场景下的制动需求。整车动力单元预设中置安装位，位于座椅后方的车架舱体内，可平衡前后轴荷，提升越野时的抓地力表现，传动系统预留了后驱或者四驱的安装空间，可根据使用场景调整传动布局。车架底部设置了横向加强横梁，既作为电池、油箱等附属部件的安装基座，也可提升车架整体的抗扭刚度，前后防撞杠与主车架直接焊接，可在碰撞时率先吸收冲击能量，保护车架主体结构不受损。该结构可直接用于户外休闲越野场地的运营车辆改装、自制越野卡丁车的结构参考，也可作为特种小型越野作业车辆的底盘基础，适配林区巡检、户外作业等短途非铺装路面通行需求，所有安装孔位均按照通用改装件的标准尺寸预留，可直接适配市面上常见的卡丁车改装配件，降低后续组装调试的匹配成本。
