野外作业用焊接气瓶便携承载框架结构

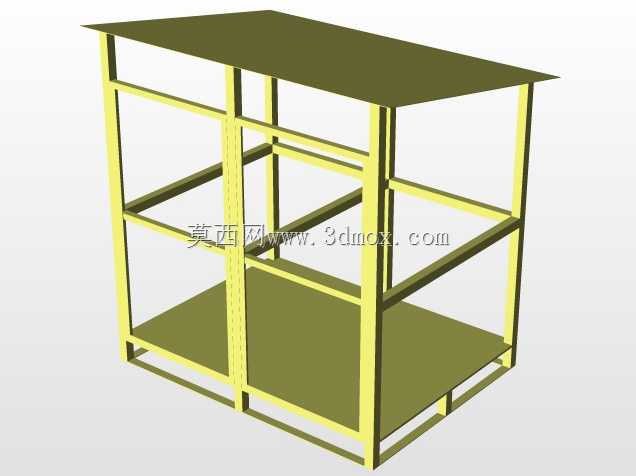

这款架体主要面向野外流动焊接作业场景设计，核心用途是为焊接作业所用的气瓶提供稳定的承载与基础防护，解决野外作业时气瓶无固定放置位、易倾倒磕碰、转运不便的实际问题。从结构设计来看，整体采用方管焊接成型的框架式结构，主体立柱与横向连接杆件形成三层承载空间，顶层、中层与底层均铺设整幅平板作为承载面，其中底层为气瓶主放置位，中层与顶层可搭配放置焊接配套的小型工具、减压器配件或作业耗材，充分利用架体垂直空间，减少野外作业时零散物件的遗失概率。架体顶部设置外伸的遮挡板，可在小雨或强光暴晒环境下为瓶体阀门、调压部件提供基础遮挡，避免阀门部位被雨水侵蚀或长时间暴晒导致的密封件老化加速。设计时充分考虑野外转运的实际需求，框架底部预留了叉车插孔与绑带固定位，既可以通过手动液压叉车短距离转运，也能通过绑带将架体整体固定在货运车辆栏板上，适配野外作业点频繁转移的使用特点。架体的主立柱采用加厚方管制作，所有横向连接杆件与立柱的连接节点均采用满焊工艺，避免长期颠簸工况下出现焊缝开裂、架体变形的问题，整体框架的外形尺寸控制在常规货运车辆的栏板装载边界内，宽度不超过1.2米，长度不超过1.8米，高度不超过1.6米，既满足单只或双只常规工业焊接气瓶的放置空间需求，也不会超出普通轻型货车的装载限界，无需额外办理超限运输手续。目前该架体预留了钢格栅、门铰链的安装位，后续可根据使用需求加装侧围钢格栅与可开启侧门，加装后可对气瓶形成全周防护，避免作业过程中飞溅的焊渣、边角料直接撞击瓶体，也能防止气瓶在转运过程中从架体侧方滑落。在实际使用中，该架体可直接放置在野外作业点的平整地面上，底部框架的接触面积较大，即使在不太平整的泥土地面也能保持较好的放置稳定性，无需额外做地面固定，大幅降低野外临时作业点的布置工作量。架体的层板采用防滑花纹钢板制作，表面的防滑纹路可避免放置在层板上的工具、配件在架体移动时出现滑动掉落，层板与框架之间采用螺栓连接，后期出现磨损变形时可单独更换层板，无需整体更换架体，降低长期使用的维护成本。
