工程用液压驱动铲装搬运作业装置

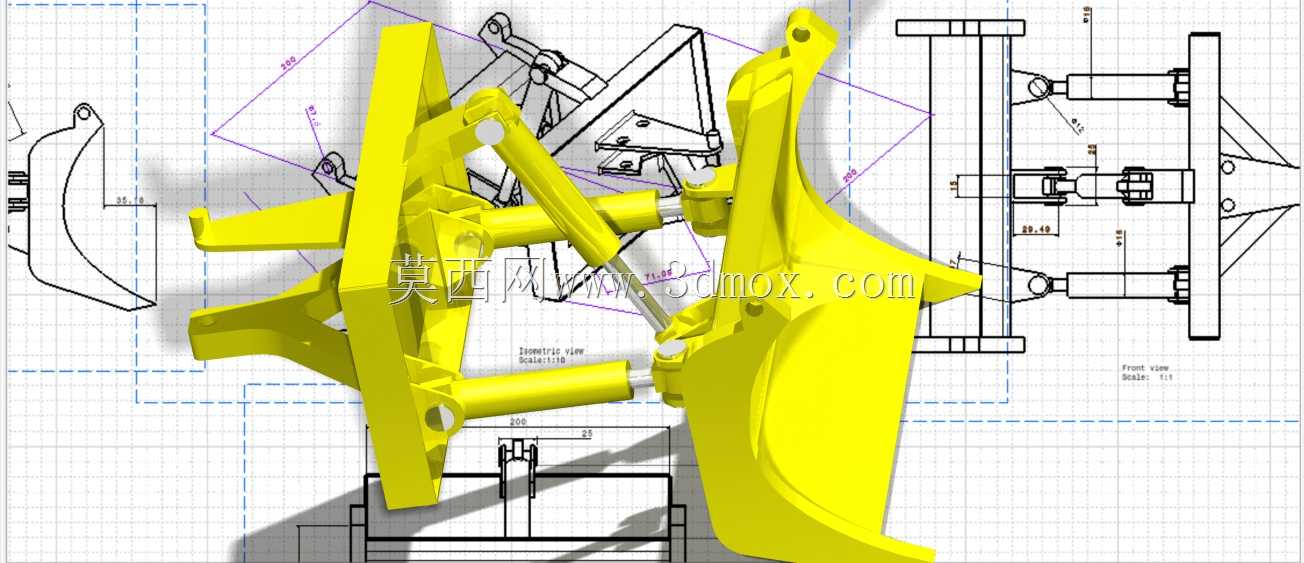

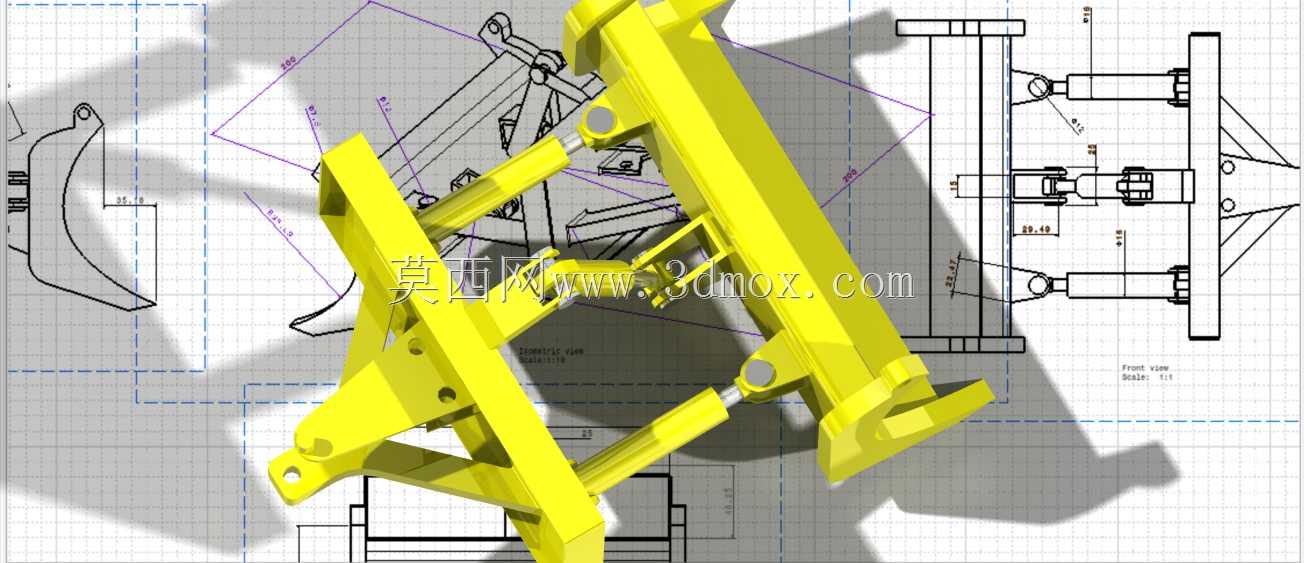

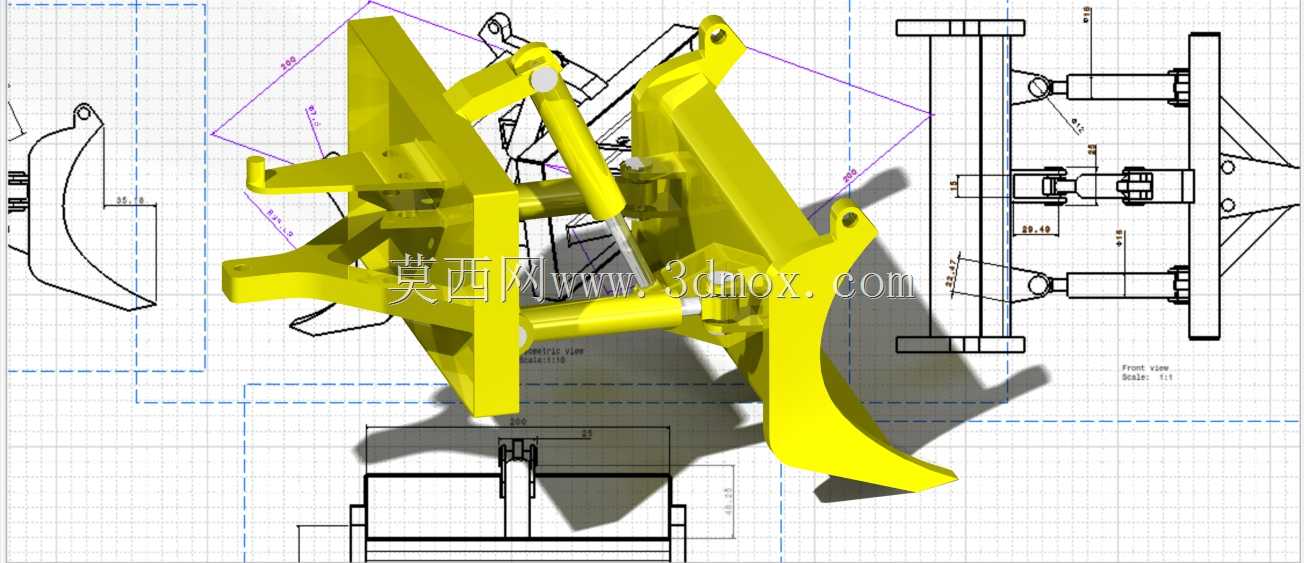

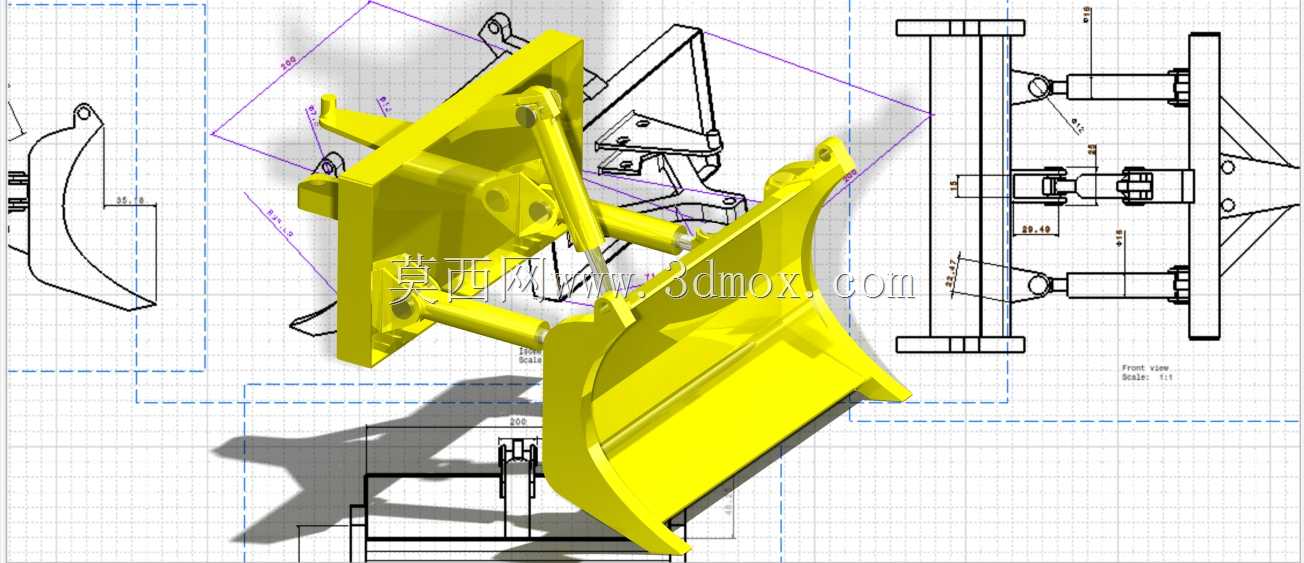

这类铲装搬运作业装置多配套于小型工程作业主机，常见于狭小场地的土石方转运、散料归集、厂区废料清理等场景，可适配滑移装载机、小型挖掘机组装使用，替代人工完成散状物料的短距离铲取、抬升、倾倒作业，降低人工作业强度，提升零散作业场景的施工效率。装置整体采用铰接式布局，主体安装背板预留标准连接点位，可直接与主机前端的快换接口对接，无需额外改制连接支架，安装时仅需校准铰接销轴的同轴度，确保两侧液压油缸的伸缩行程同步，避免作业过程中出现偏载卡滞的问题。铲斗部分采用弧形耐磨板弯折成型，刃口处预留耐磨衬板安装位，长期作业磨损后可单独更换衬板，无需整体替换铲斗主体，降低后期运维成本。两侧的液压油缸采用上下错位铰接布置，本次设计针对油缸定位铰点做了优化调整，将原有的上置油缸铰点向靠近铲斗回转中心的方向偏移了适当距离，经受力校核可在同等液压系统压力下，提升铲斗最大掘起力，让装置在铲取堆积密度较大的砂石、碎混凝土块等物料时，不会出现抬升无力的情况。装置的整体安装边界控制在适配小型主机的尺寸范围内，铲斗最大展开角度可满足高位卸料的需求，收回状态下不会超出主机前端的安全回转半径，避免狭窄通道通行时出现刮碰。结构上所有铰接点位均配置自润滑衬套，可适应多粉尘的户外作业环境，减少日常注油维护的频次，背板与铲斗的连接臂采用箱型焊接结构，在保证整体结构强度的同时控制了整体自重，不会过度占用主机的载重配额。液压管路沿连接臂内侧布置，加装防护盖板避免作业过程中物料飞溅磕碰油管，油缸进出油口预留标准快插接头，对接主机液压系统时无需重新制作管路接头，可缩短现场安装调试的周期。作业过程中，通过控制两侧油缸的同步伸缩，可实现铲斗的收斗、举升、倾翻动作，铰点位置优化后，铲斗在低位铲取物料时的传力路径更顺畅，可将油缸输出的推力更多转化为铲斗的切入力，减少铲取阻力带来的液压系统溢流损耗，同时在举升过程中可让铲斗保持更好的收斗角度，避免物料在抬升过程中洒落。
