多爪联动落地式物料抓取搬运工装

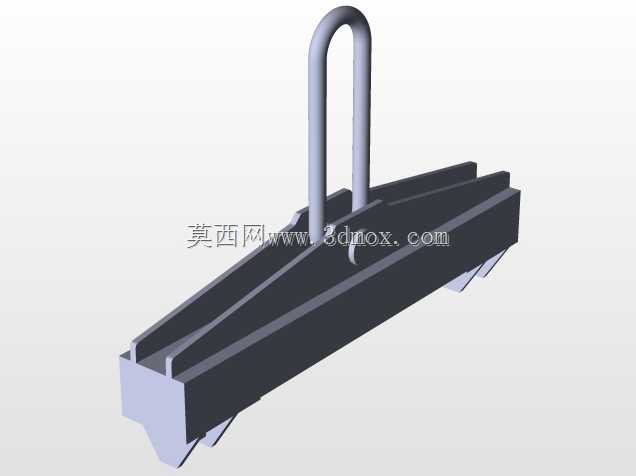

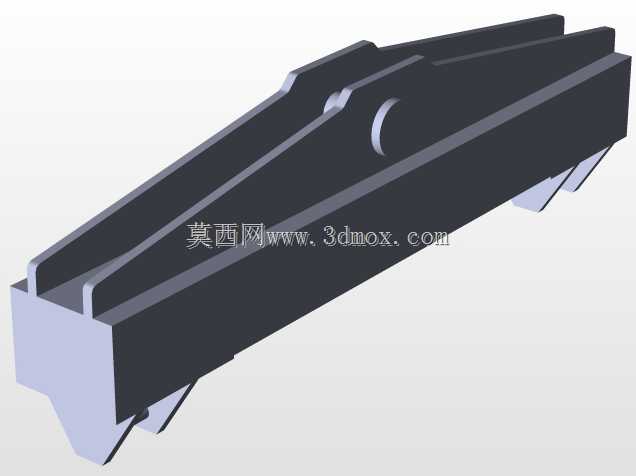

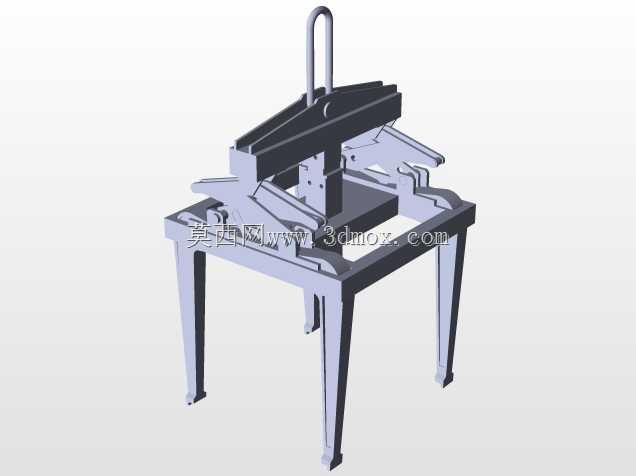

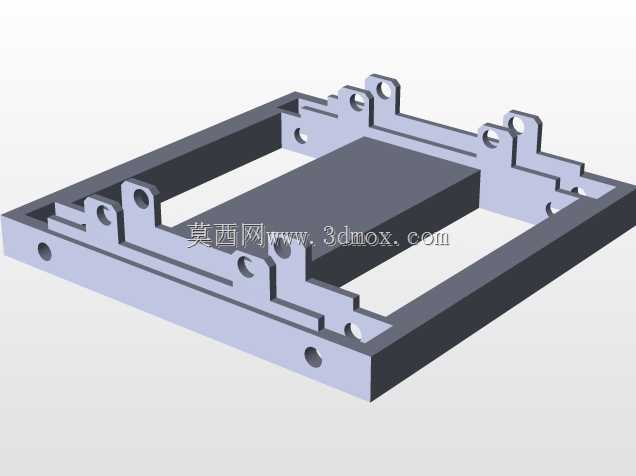

这款落地式多爪联动抓取装置，主要面向车间内短距离物料转运、重型工件吊装抓取场景设计，可适配常规桥式起重机、电动葫芦的吊点连接，解决规则块状、框架类工件无适配吊点时的搬运难题。整套装置采用顶部单吊点驱动结构，上方设置的U型吊环可直接与起重设备的吊钩挂接，无需额外定制连接法兰，适配市面绝大多数常规起重吊具的挂接尺寸，吊环与主体机架采用销轴铰接，可在起吊过程中自适应调整重心，避免工件起吊后出现倾斜侧翻。夹爪部分采用四组对称布置的杠杆式联动结构，当吊点受向上的拉力时，力通过中部的连杆机构同步传递到四个夹爪臂，驱动夹爪向内收拢抱紧工件，拉力越大夹爪对工件的抱紧力越强，无需额外配置动力源即可实现自锁式夹持，在断气断电的极端工况下也不会出现松脱掉落的风险。底部的四条支撑腿采用等长方管焊接结构，在装置空载放置时可直接平稳落地，无需额外配置放置支架，支撑腿的跨距经过核算，可覆盖常规600mm以内宽度的工件抓取范围，夹爪的开合行程可通过中部的调节螺栓进行微调，适配不同外形尺寸的工件夹取需求。设计过程中优先考虑了机构的运动干涉问题，所有连杆铰接处均预留了足够的转动间隙，夹爪的夹持面做了阶梯式防滑齿结构，接触工件时可增大摩擦力，针对表面光洁度要求较高的工件，也可在夹持面加装橡胶垫避免夹伤工件表面。整套装置的机架部分采用钢板拼焊后整体去应力处理，关键铰接销轴采用调质合金钢加工，长期重载使用下也不会出现变形卡滞。在实际产线应用中，这类装置常被用于机加工车间的毛坯件转运、热处理工序的工件上下料、仓储环节的整托物料短距离搬运，相比电磁吸盘、真空吊具，它不受工件材质、表面平整度的限制，对铸铁件、钢结构件、硬质塑料块等多种材质的工件都能实现稳定夹持，且无需外接电源、气源，部署灵活，可在无动力供应的露天堆场、临时作业场地直接投入使用。安装使用时仅需注意吊点与工件重心处于同一垂直线上，即可保证起吊过程的平稳，夹爪的铰接点需定期加注润滑脂，避免长期暴露在车间粉尘环境下出现转动卡滞，影响夹持同步性。
