立式储水供水成套装置结构设计

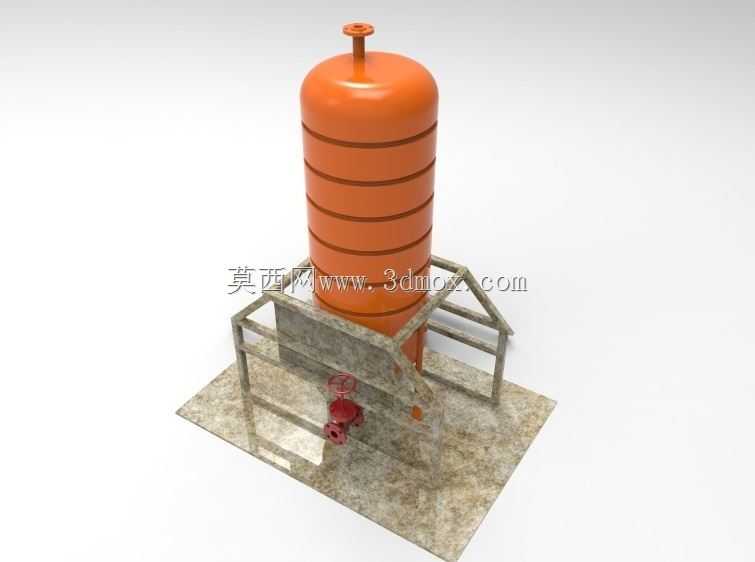

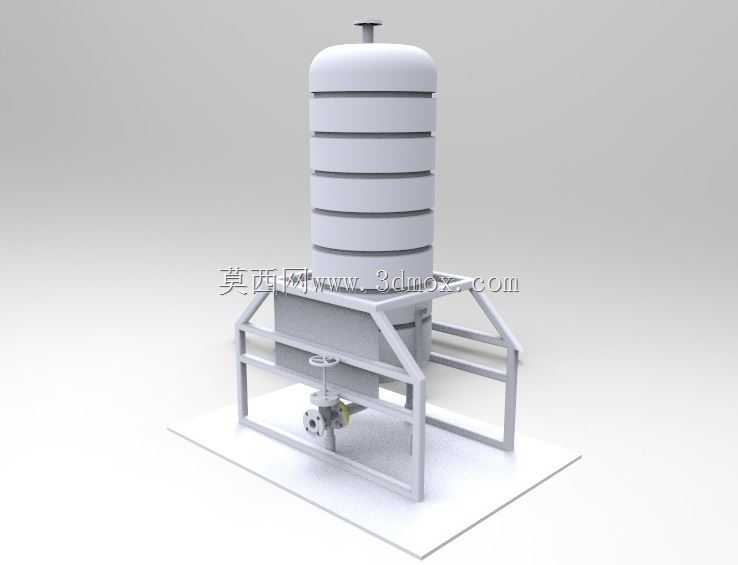

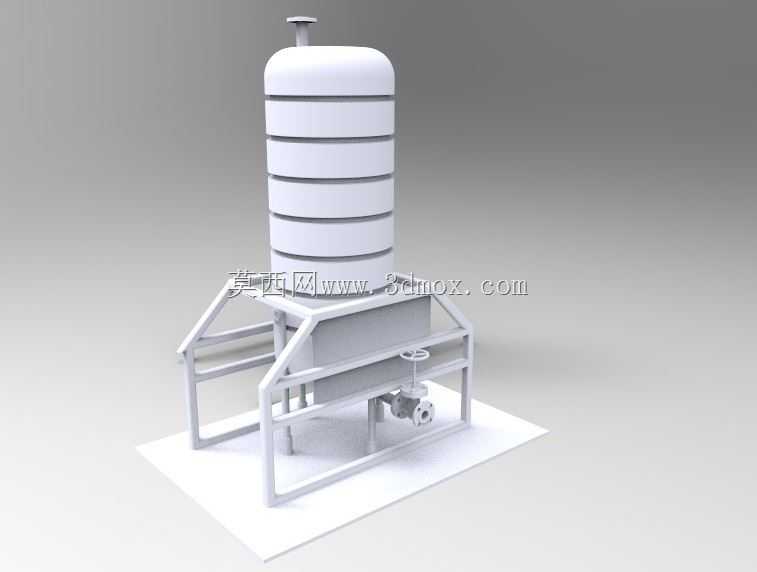

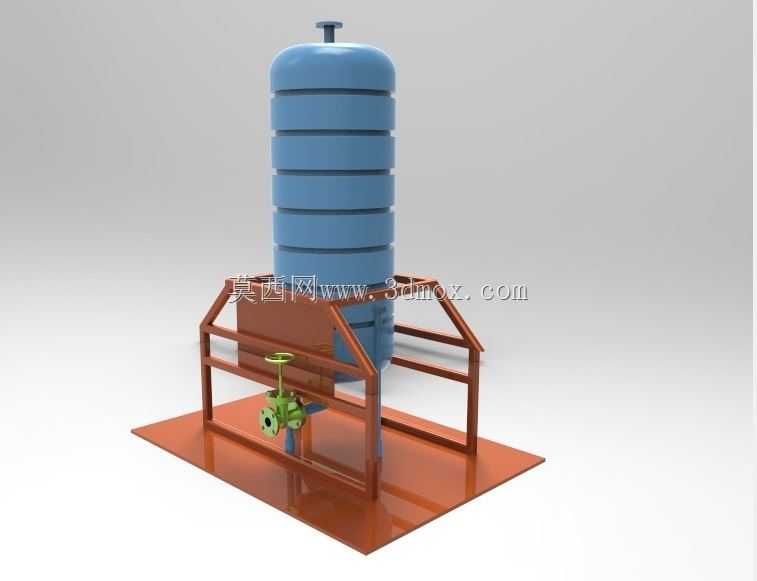

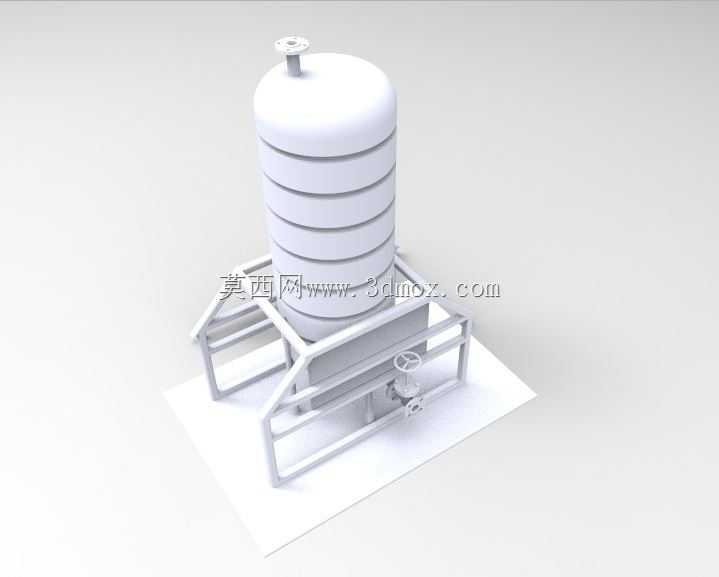

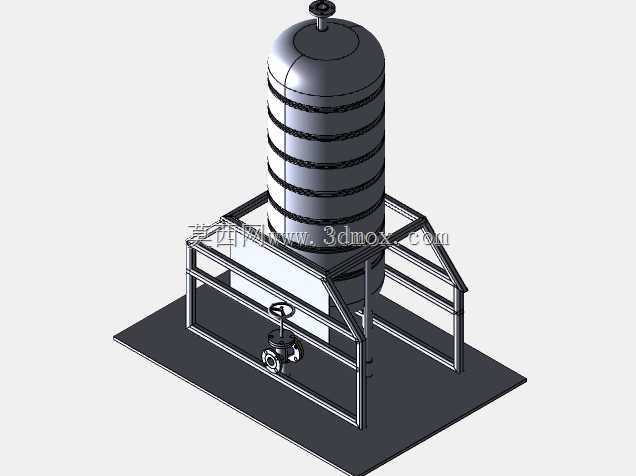

这套立式储水装置的三维结构，主要面向临时供水点位、小型应急供水场景的储水输水需求，可在野外作业营地、临时安置区域承担稳定储水、定点输水的功能，也可适配小型生产场景的循环水暂存环节。整体采用立式罐体布局，核心储水单元为圆柱形承压罐体，罐体外部设置多道环形加强筋，在不额外增加罐体壁厚的前提下提升筒体结构刚度，降低满水状态下筒体鼓形变形的风险，罐体顶部设置排气接口，可在注水过程中自动排出罐内空气，避免气堵影响进水效率，同时在满水后可封闭接口维持罐内压力稳定。罐体底部通过三根支腿固定在方形安装底座上，支腿与底座采用焊接连接结构，底座为整板裁切成型，边缘预留安装固定孔位，可通过膨胀螺栓与硬化地面直接固定，整套装置的安装边界需预留底座周边不小于300mm的操作空间，满足日常阀组操作、检修的空间需求，罐体总高度控制在2米以内，适配常规室内外安装的高度限制，避免超高带来的运输、安装不便。罐体下部设置的防护支架采用矩形钢管弯折焊接成型，围绕罐体下部阀组区域形成半包围防护结构，避免搬运、现场作业过程中硬物碰撞损坏出水阀组，同时支架可作为临时操作扶手，方便运维人员靠近操作阀门。出水端集成的阀组采用直通式结构，配置手轮操作机构，可手动调节出水流量，阀组与罐体出水口采用法兰连接结构，密封面加装密封垫片，避免输水过程中出现渗漏，阀组出口预留标准管道接口，可直接对接现场输水管道，无需额外加工转换接头。设计过程中优先考虑了装置的运输便利性，整体结构无外凸的易损部件，底座可作为整套装置的承载基础，运输时可直接通过叉车叉取底座完成转运，无需额外制作运输工装。罐体内部做光滑圆弧过渡处理，避免内部直角区域积水残留，减少长期使用后的水垢沉积风险，降低日常清洗维护的难度。整套结构的受力路径清晰，满水状态下罐体重量通过支腿均匀传递到底座，再分散到安装地面，防护支架不承担罐体承重载荷，仅起到防护作用，避免额外受力带来的结构变形风险，阀组的安装位置距离底座高度控制在400mm左右，符合成年人站立操作的舒适高度，无需弯腰即可完成阀门开闭、流量调节操作。
