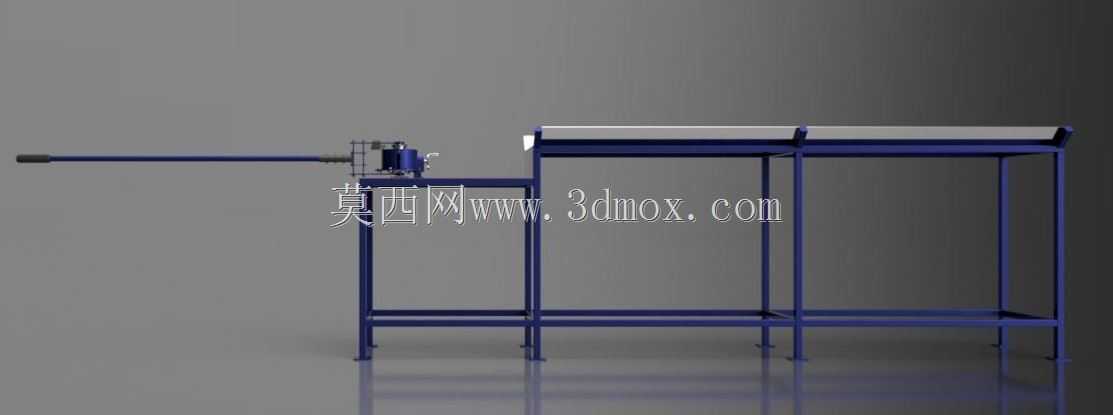

可调弯曲半径金属管材弯管加工设备

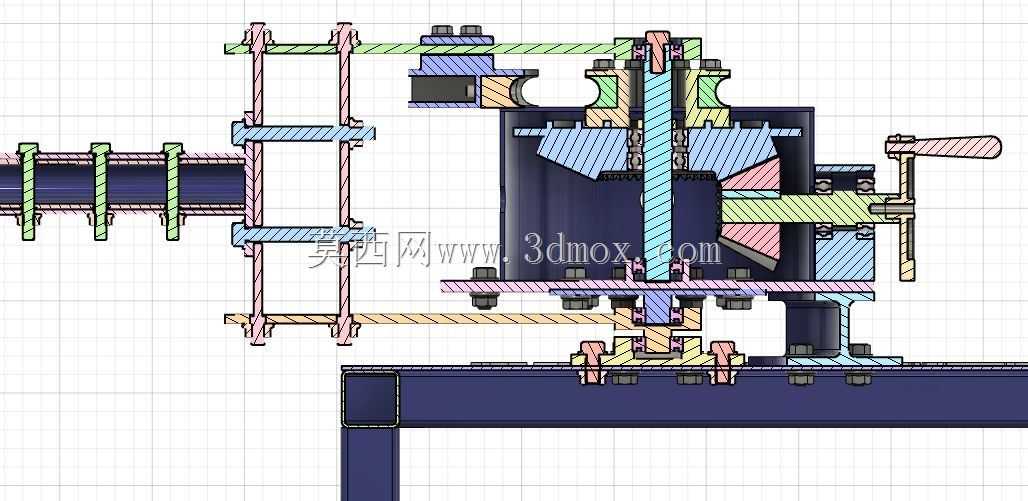

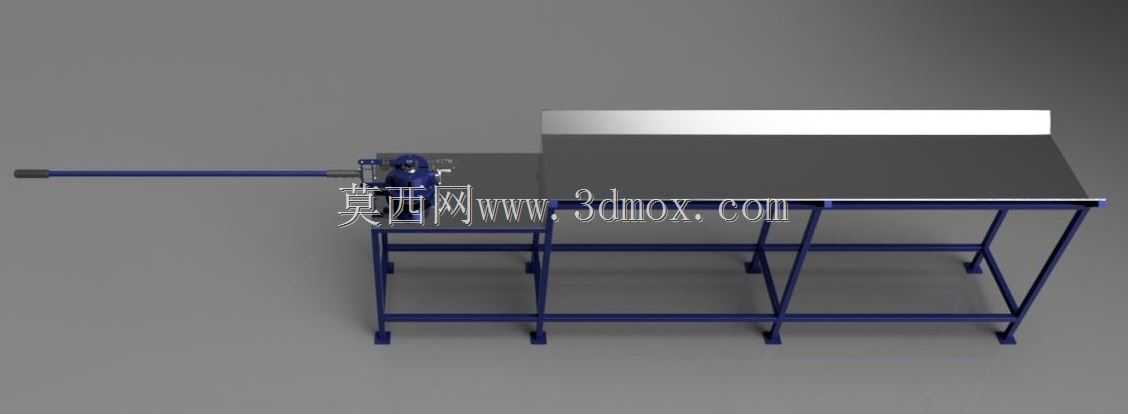

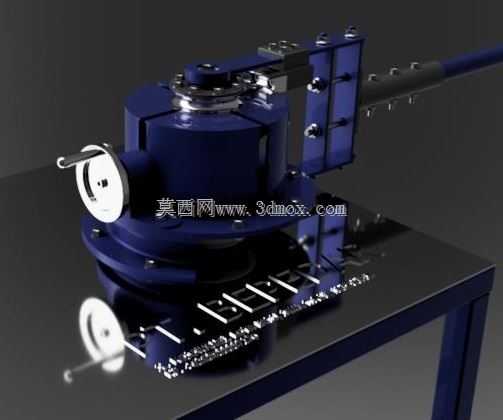

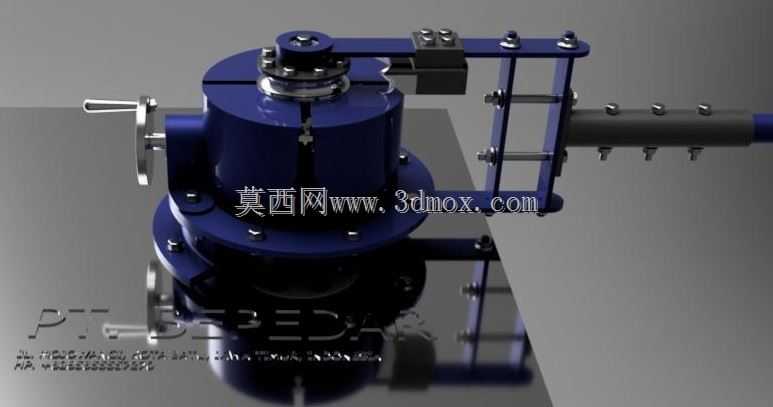

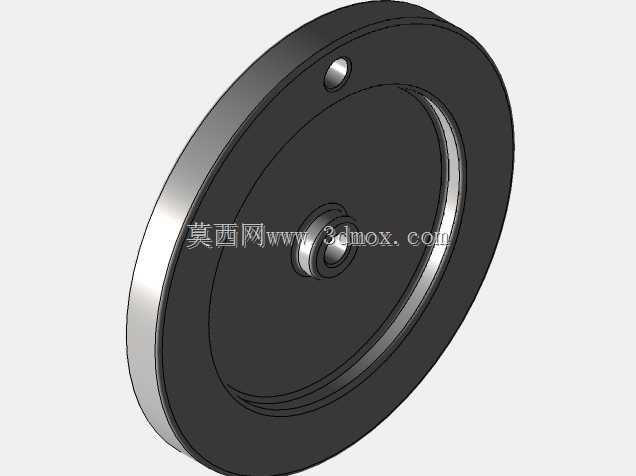

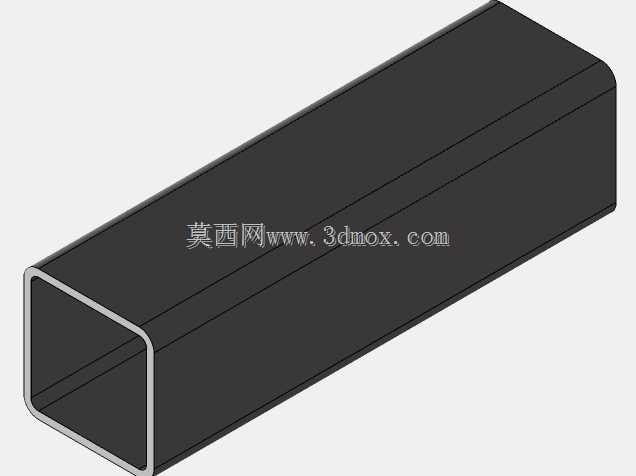

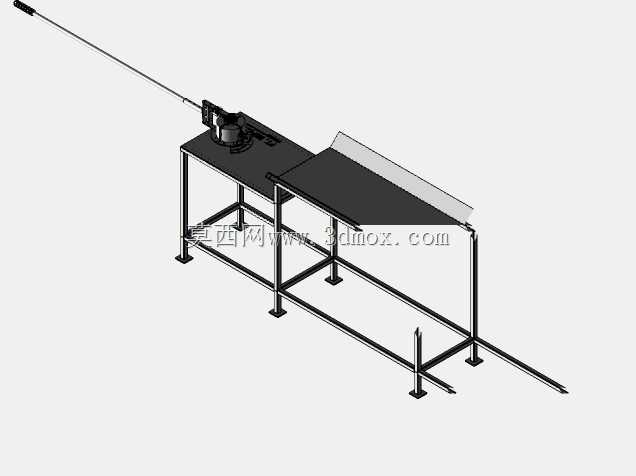

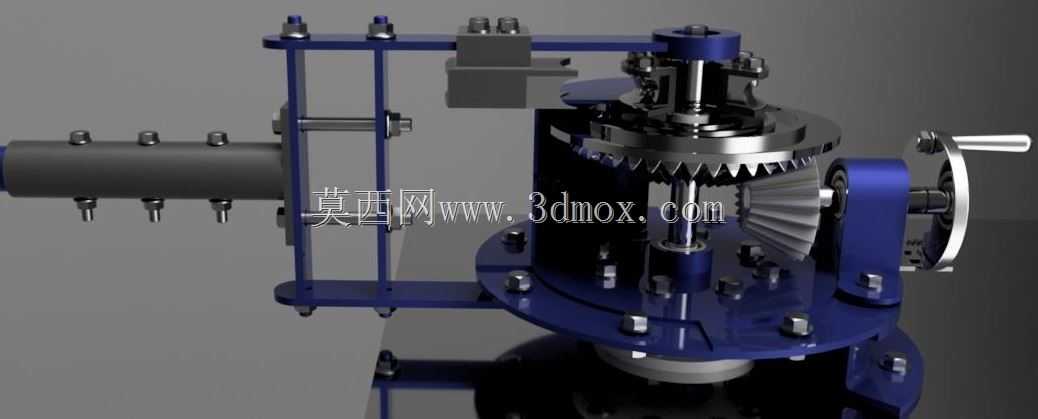

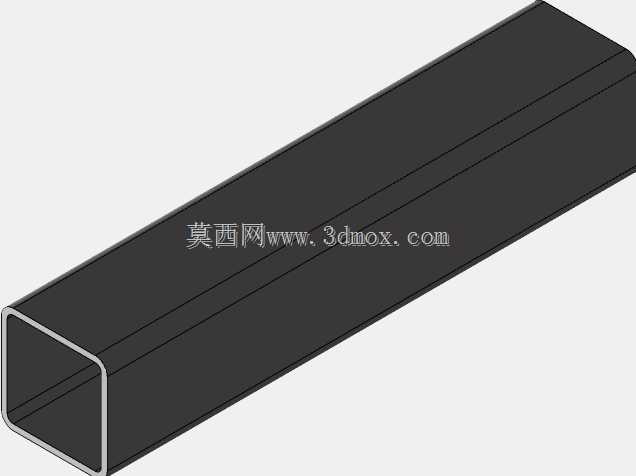

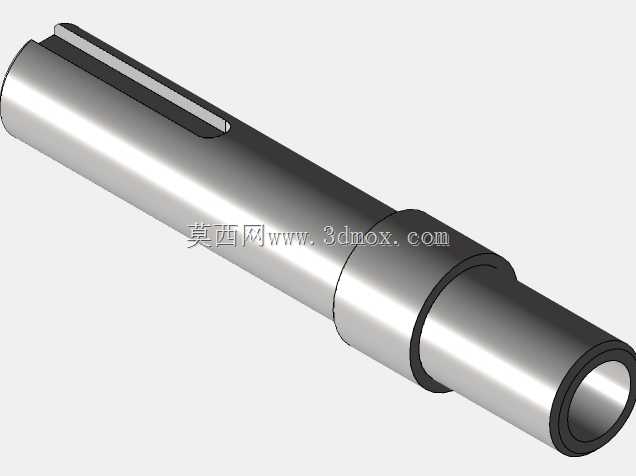

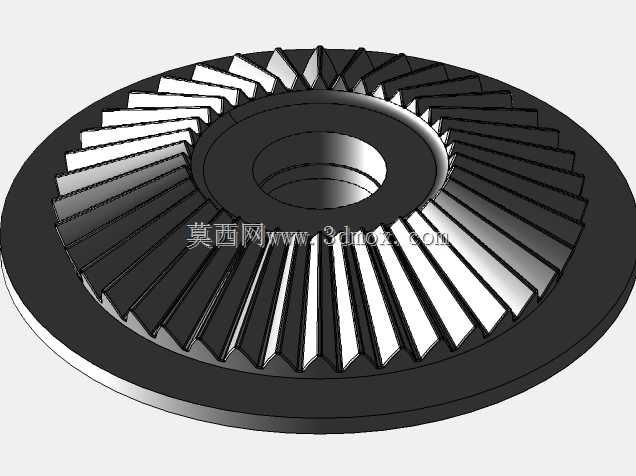

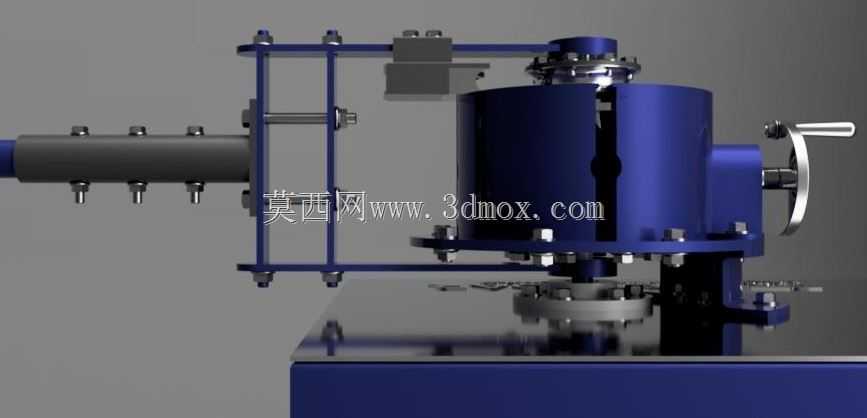

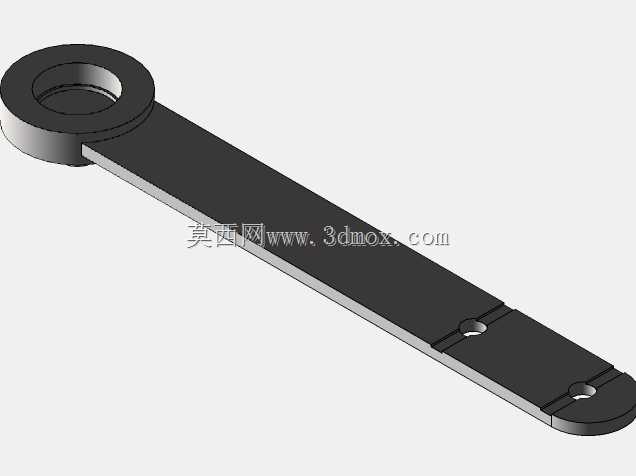

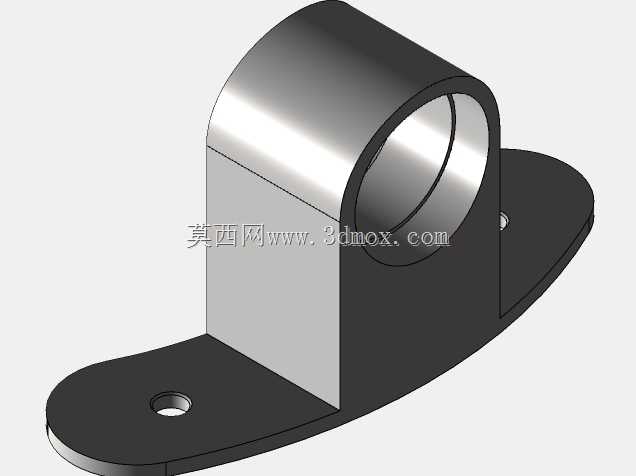

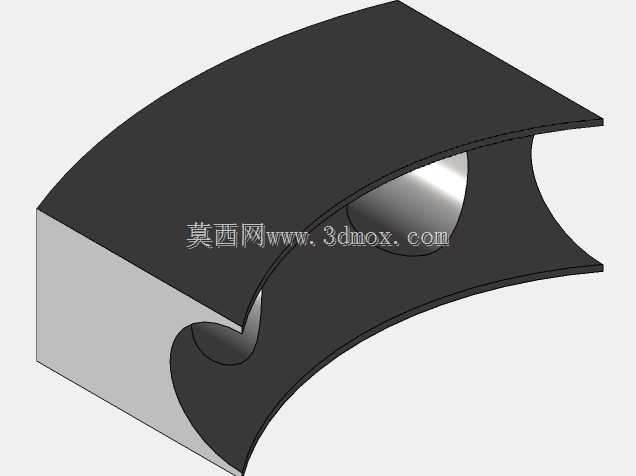

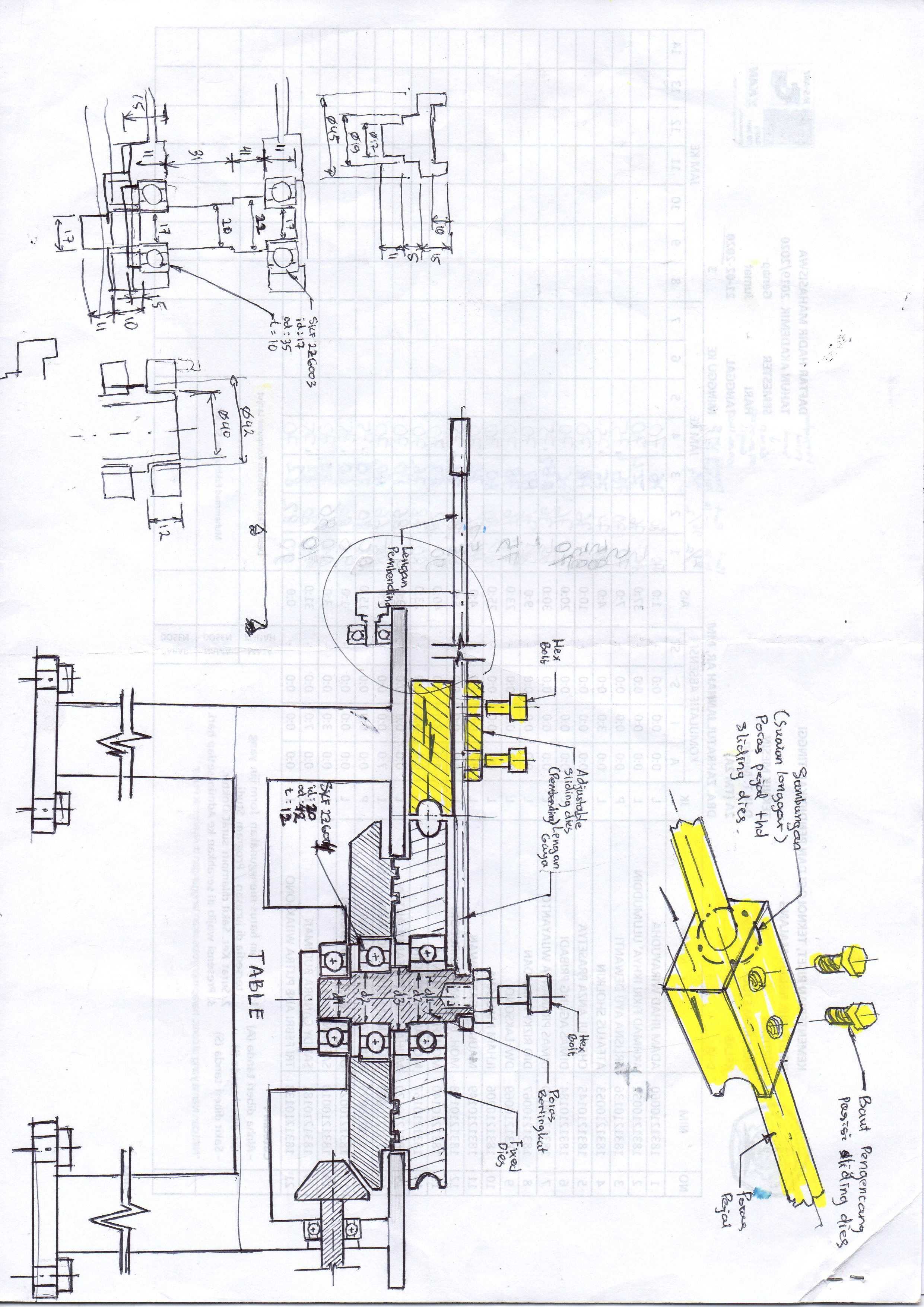

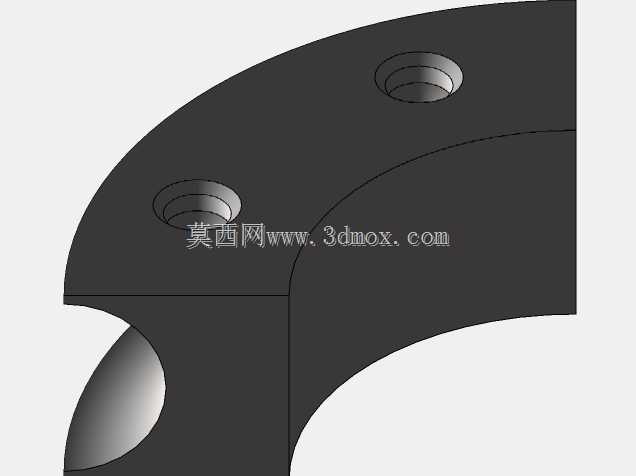

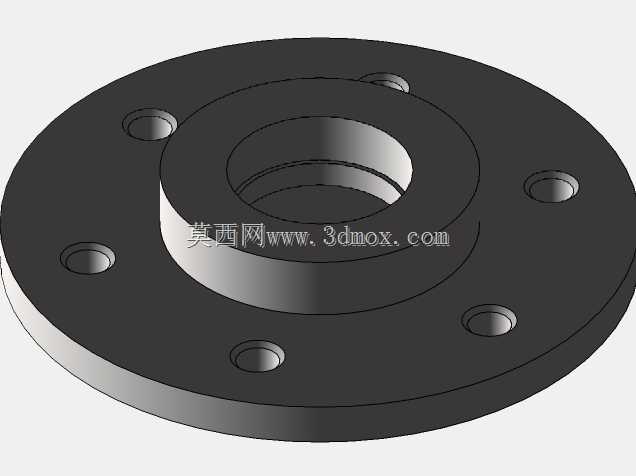

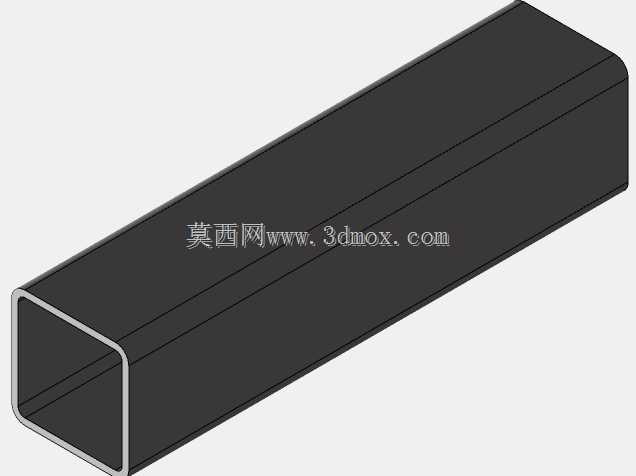

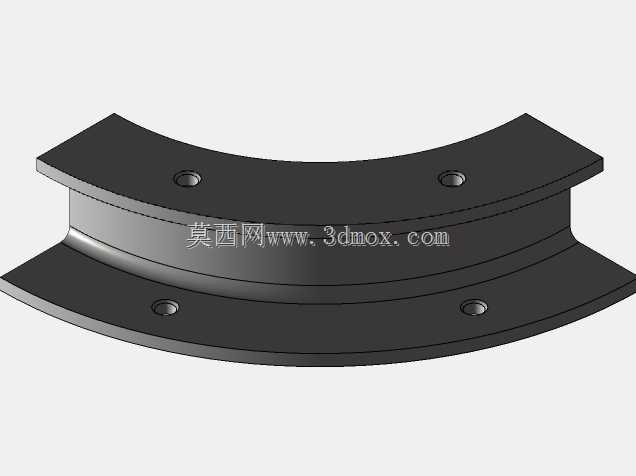

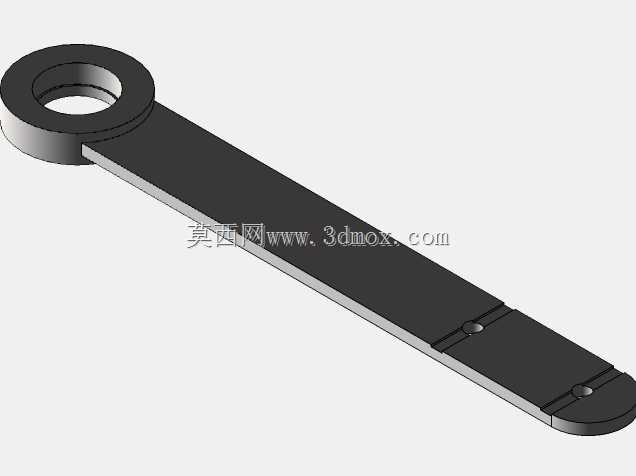

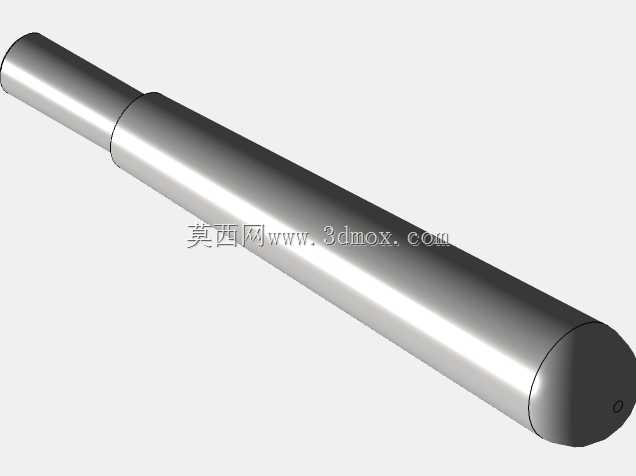

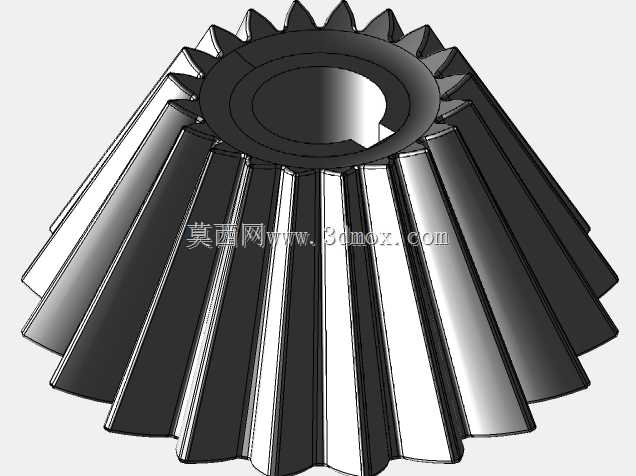

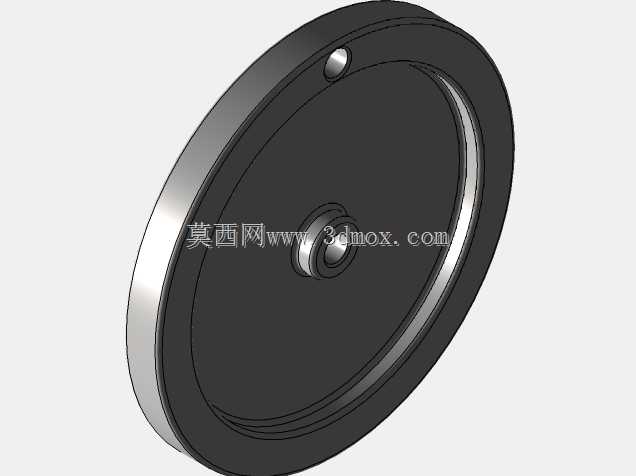

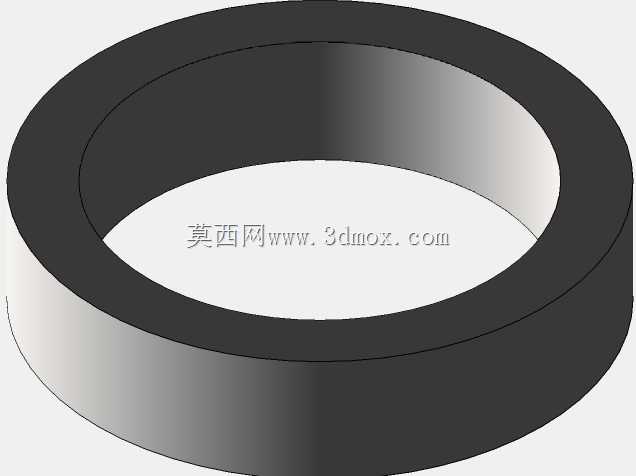

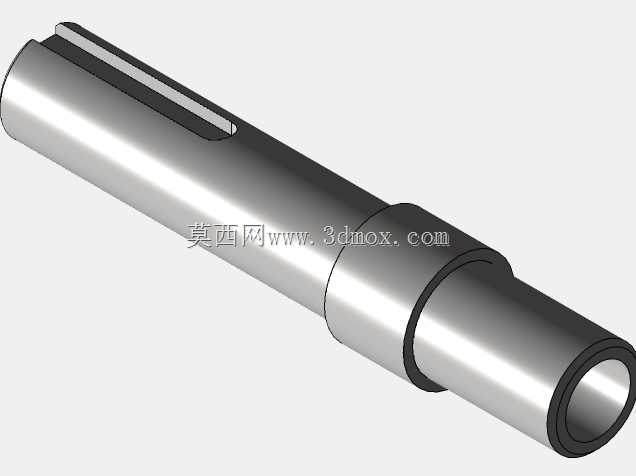

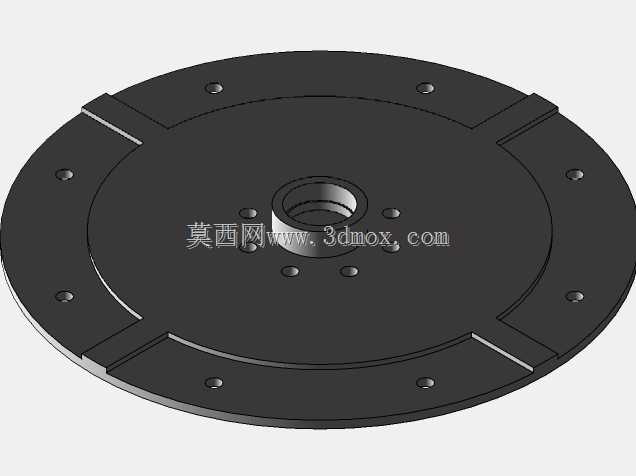

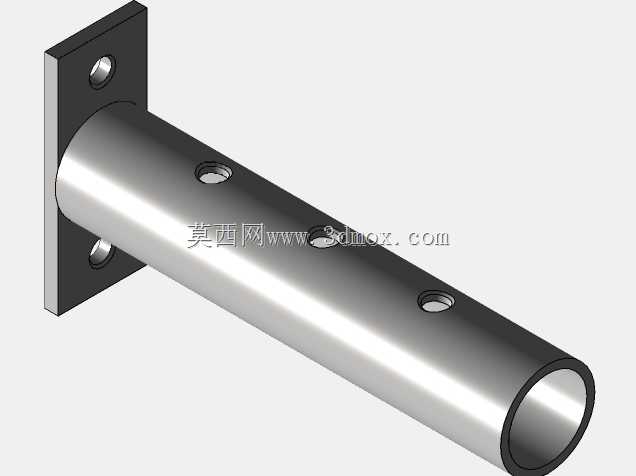

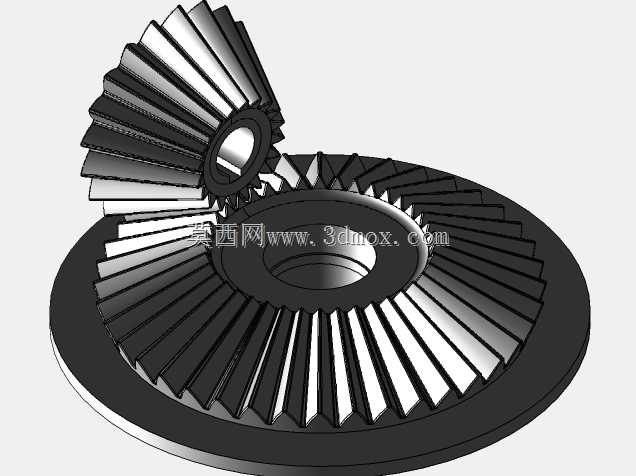

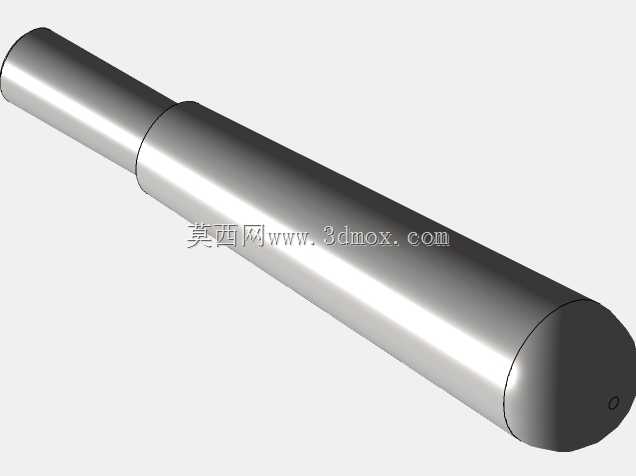

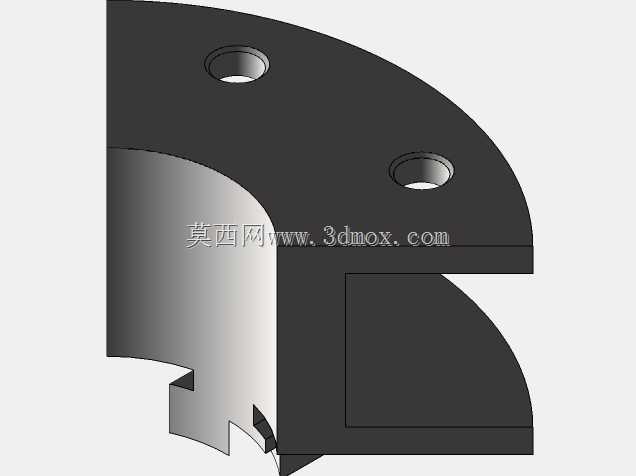

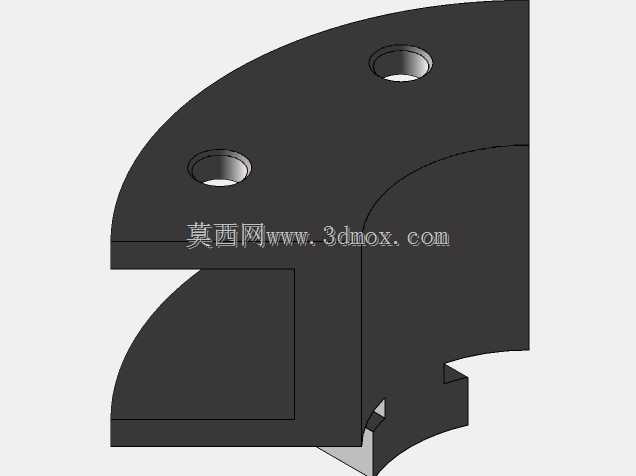

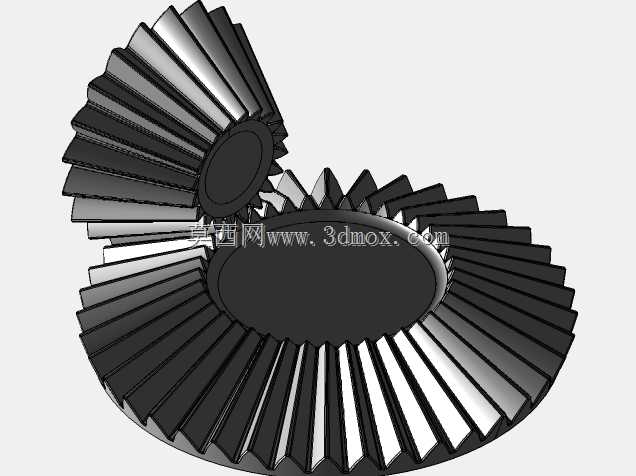

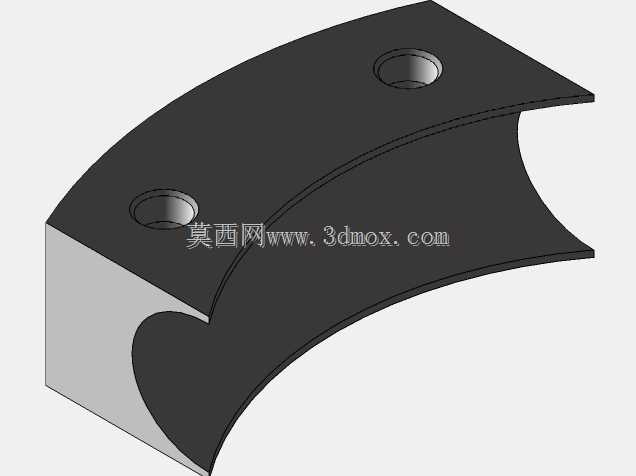

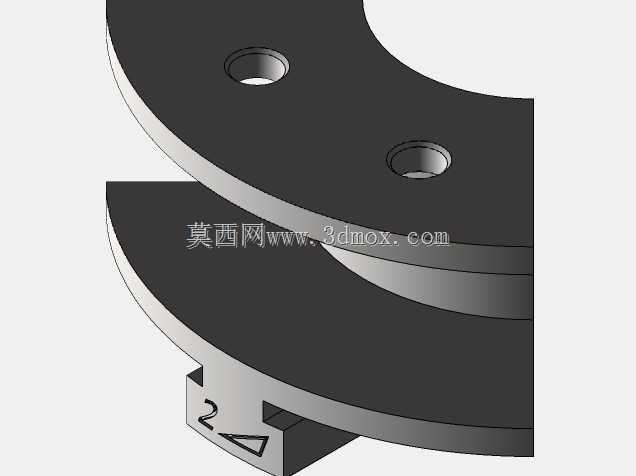

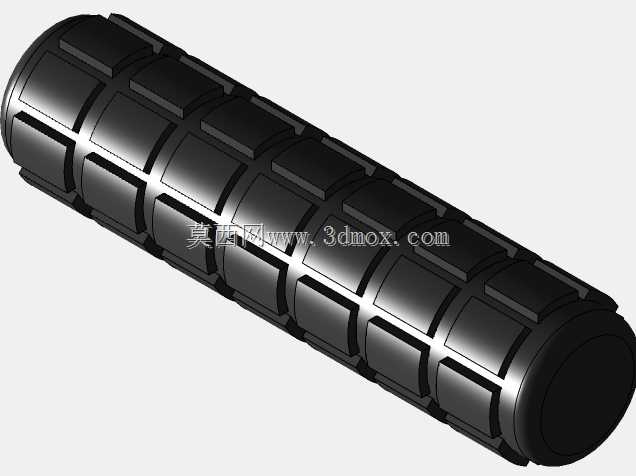

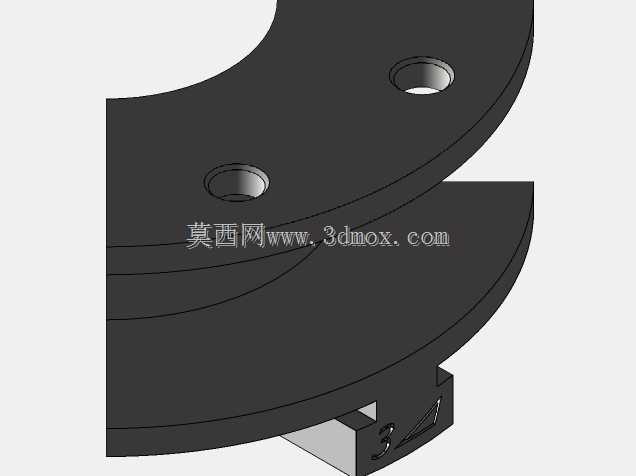

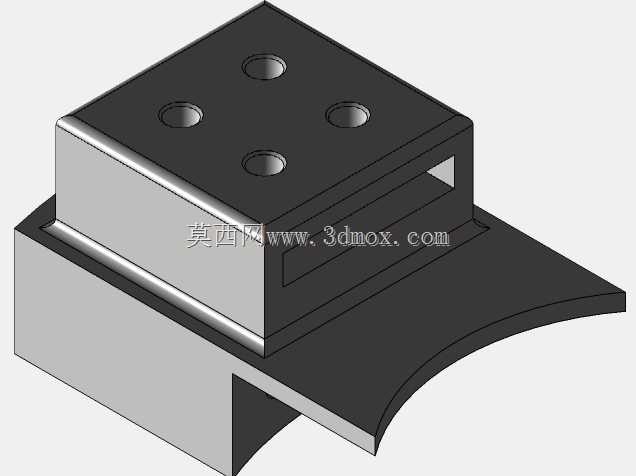

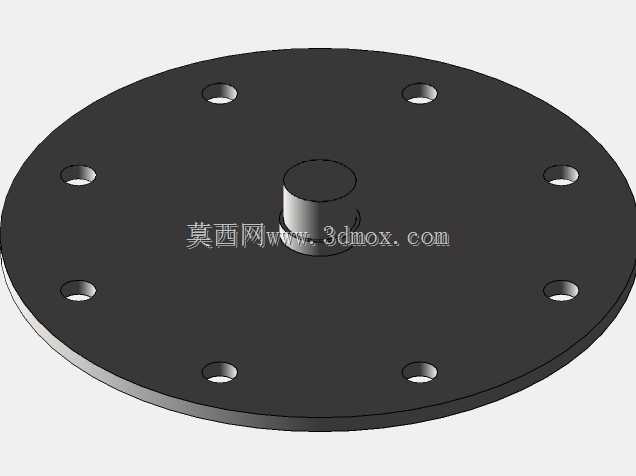

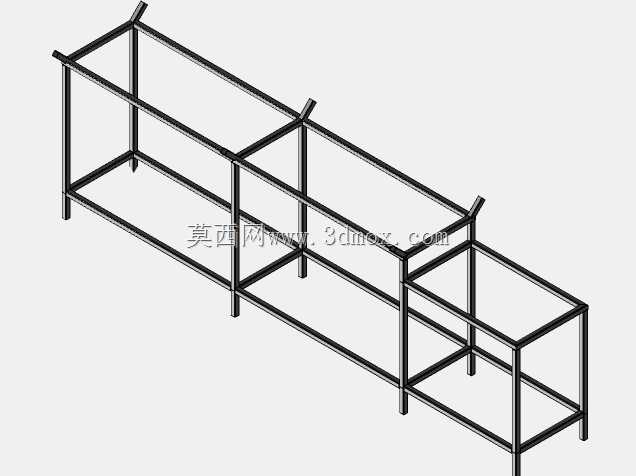

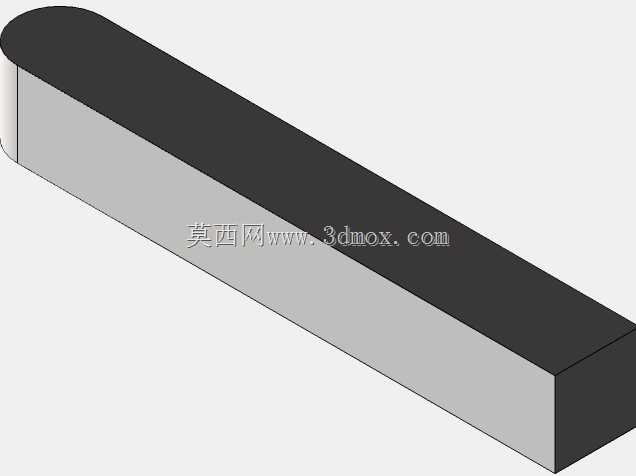

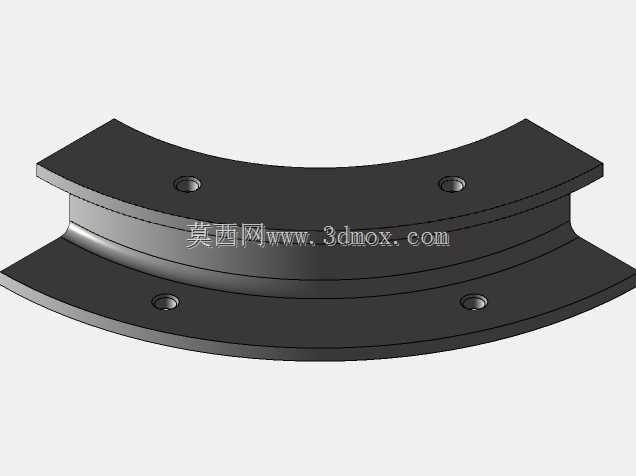

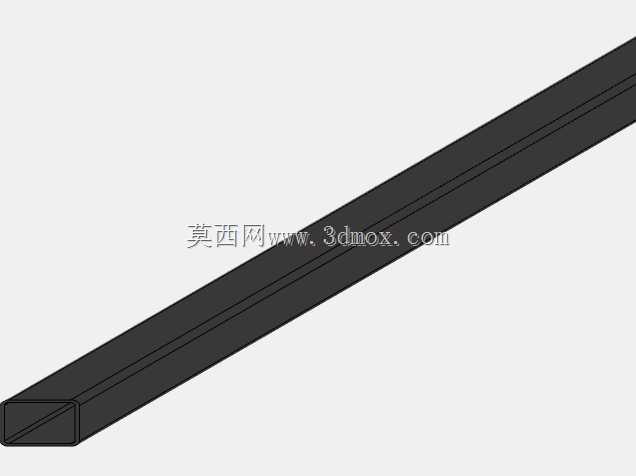

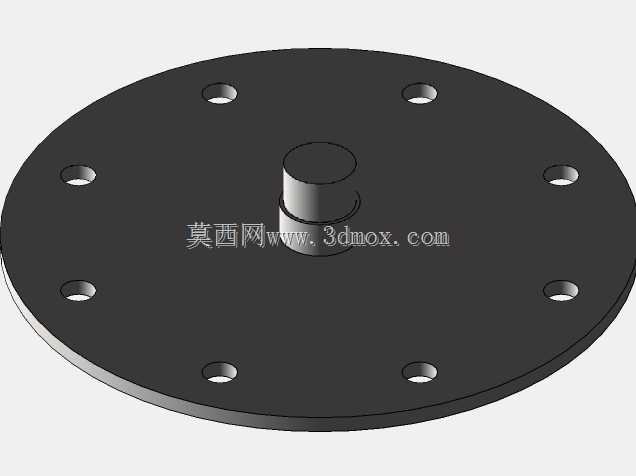

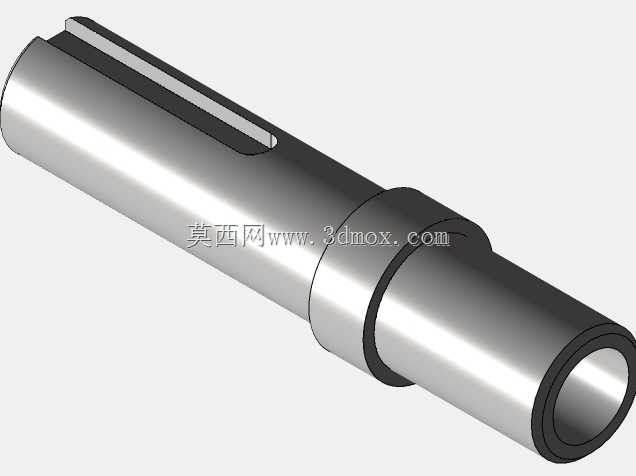

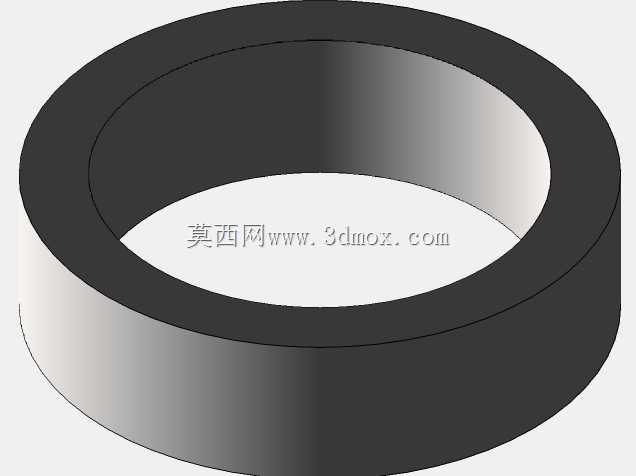

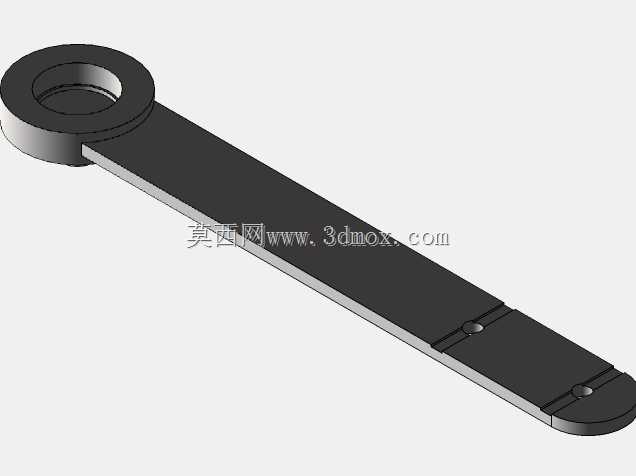

在现场管路铺设、小型五金件加工、非标定制管路预制这类场景里，经常会遇到不同管径、不同弯曲半径的金属管弯折需求，这类需求往往批量不大，但弯折精度、管口变形量控制有明确要求，通用大型数控弯管设备适配这类零散加工需求时，往往存在调试周期长、小半径弯管容易起皱的问题，这款手动调节式弯管设备就是针对这类场景设计的。从结构设计来看，设备核心采用立式主轴回转结构，主体承载基座采用圆盘式分层设计，底部法兰盘预留了标准安装孔位，可直接固定在常规钳工工作台或者专用加工台面上，安装时不需要额外制作复杂转接工装，基座整体高度控制在300毫米左右，横向伸出的弯管臂最大回转半径不超过400毫米，整体占用操作空间不足0.3平方米，适合小型加工工位、现场维修班组的移动作业需求。设备的弯管半径调节结构集成在横向伸出的成型臂上，臂身开设了等距排布的定位销孔，可根据待加工管材的弯曲半径要求，调整成型模轮的安装位置，不需要更换整套成型模具就能覆盖常用规格金属管的弯折需求，调节时只需要松开锁紧螺栓，将模轮滑移到对应刻度位置后插装定位销即可，整个调节过程不需要专用工具，单人两分钟内就能完成参数切换。操作端设置的手轮直接和主轴减速机构连接，内部采用小模数齿轮传动，操作时输入扭矩经过减速放大后，带动弯管臂绕主轴回转，弯折过程中管材被夹持在定模和动模之间，随着臂体回转逐步贴合成型模的圆弧面，整个弯折过程匀速可控，不会出现冲击加载导致的管材扁瘪、外侧壁拉裂问题。设备的定模部分采用对开式夹紧结构，可根据待加工管材的外径更换对应规格的夹紧衬套，衬套和管材接触的面做了防滑纹理处理，弯折过程中不会出现管材轴向窜动，保证弯曲角度的一致性。从实际使用的角度看，这款设备不需要外接电源、气源，完全依靠手动操作就能完成弯管作业，适合没有动力供给的野外管路维修、装修现场水路改造、小型五金加工坊的小批量弯管作业，弯折后的管材弯曲段圆弧过渡平滑，椭圆度控制在行业允许的公差范围内，不需要后续额外的校形工序就能直接用于管路装配。设计时还考虑了设备的耐用性，所有和管材接触的成型部件都采用淬火处理，表面硬度满足长期反复摩擦的使用要求，回转配合部位都加装了耐磨衬套，长期使用出现磨损后只需要更换衬套就能恢复设备精度，不需要整体更换核心部件，降低了后期维护成本。
