集成行走驱动的电缆卷筒电动滚筒结构

在矿山采掘、港口装卸、重型起重这类需要移动作业的工程场景中，设备长距离走行时的动力电缆收放一直是影响作业可靠性的关键环节，传统外置驱动的电缆卷筒往往存在传动链冗长、安装占位大、同步性差的问题，容易出现电缆拉扯过度、排布乱层、松脱打卷的故障，这款集成行走电机的电缆卷筒电动滚筒，正是针对这类工况痛点做的一体化结构设计。

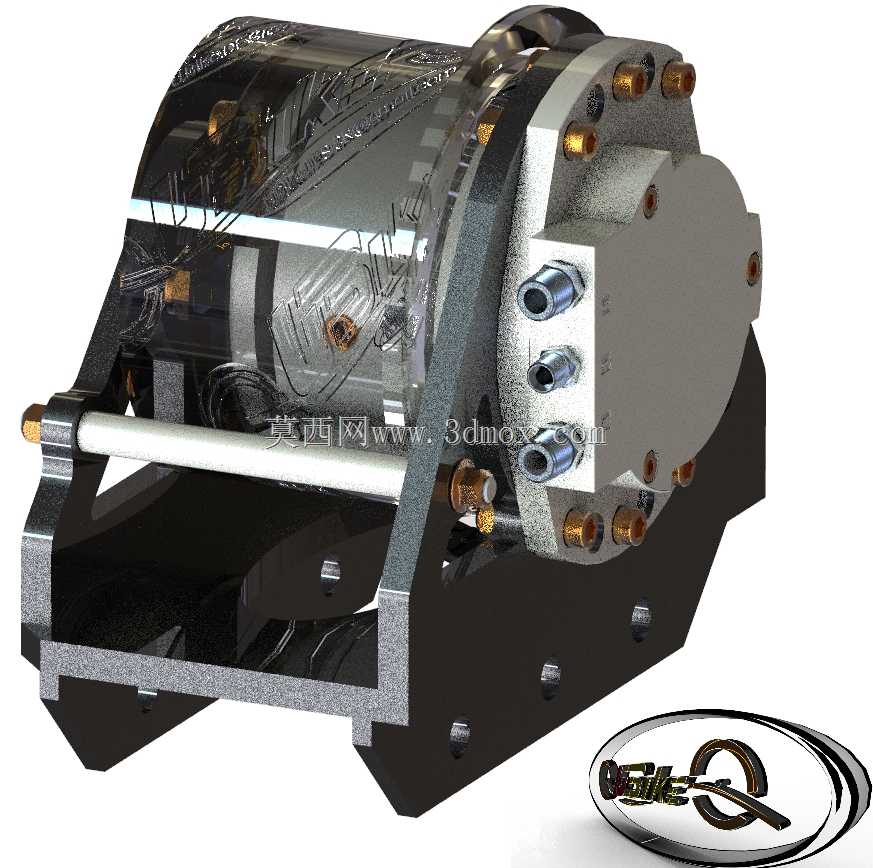

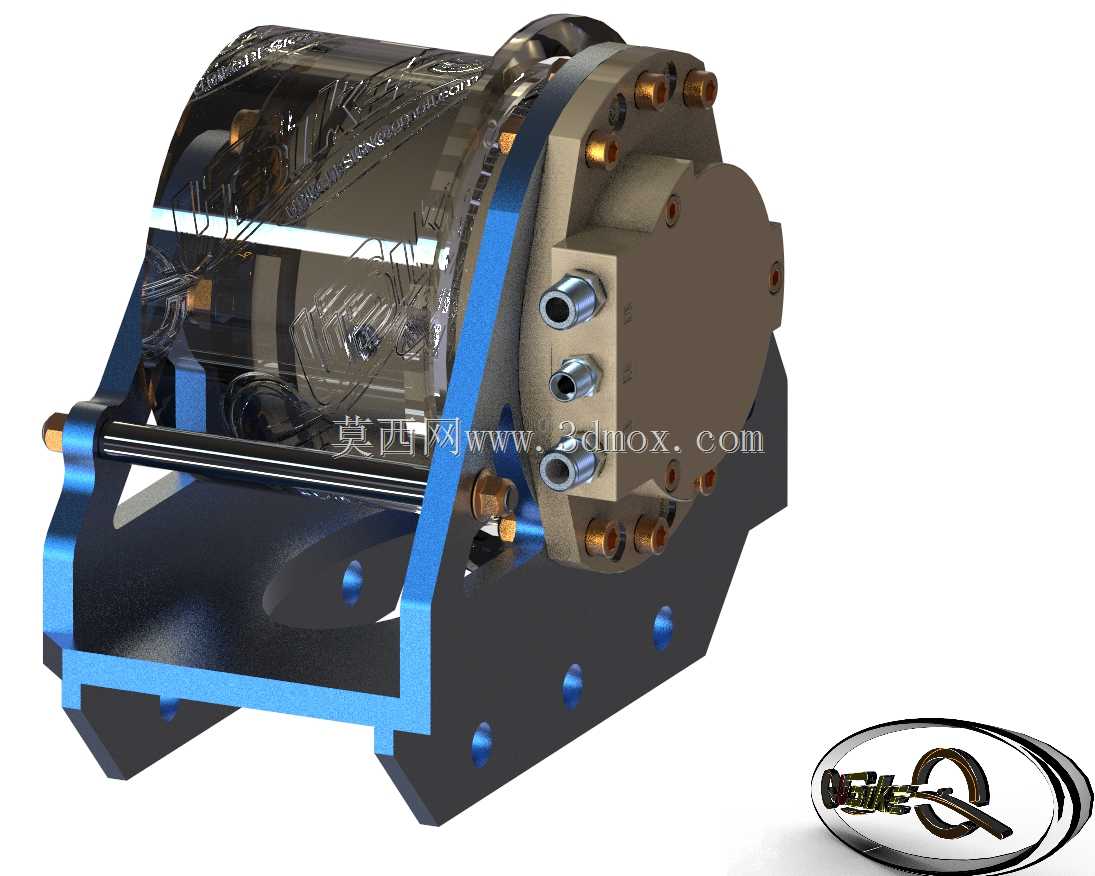

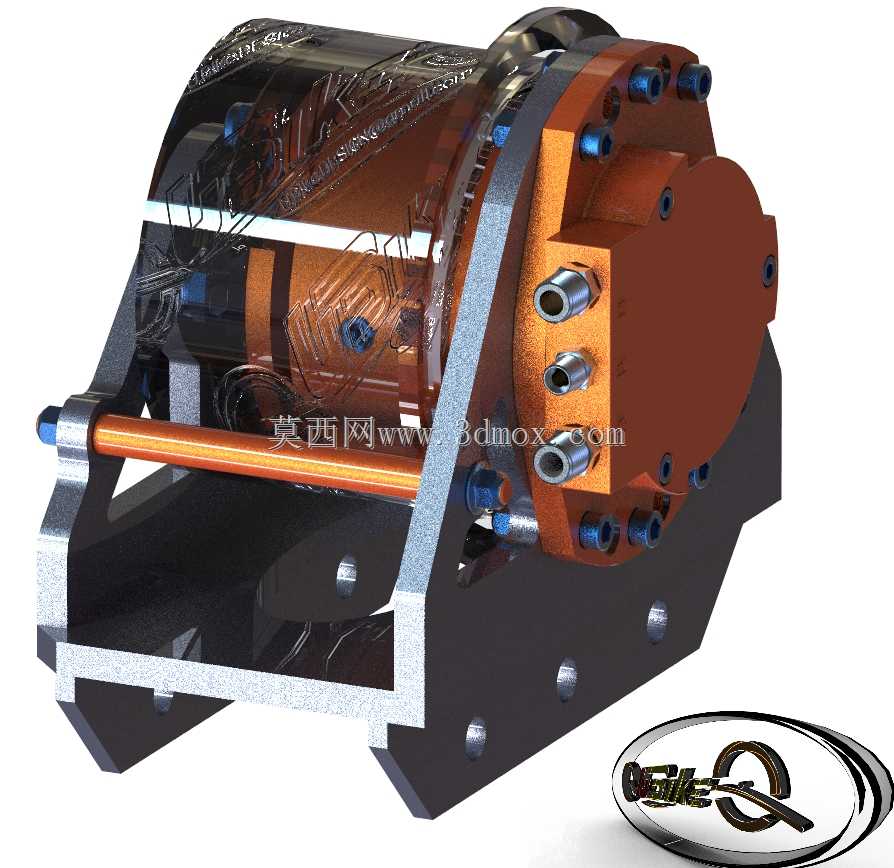

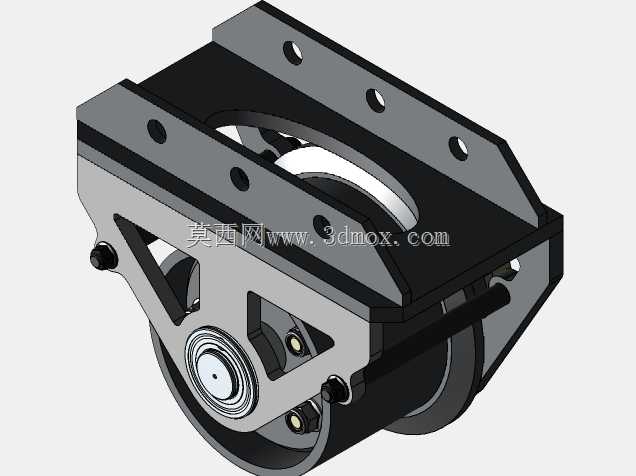

整个装置将行走液压驱动单元与卷筒辊体做了集成式布局，没有额外外置的减速箱与联轴器，驱动端直接嵌入滚筒的端侧腔体，液压油口集中布置在固定端盖的安装面上，走行动作与卷缆动作的动力匹配直接在滚筒内部完成，不需要额外搭建复杂的外部传动结构，大幅压缩了整套卷缆机构的安装空间。从结构细节来看，滚筒的支撑支架采用双侧折弯式焊接结构，安装孔位按照重载工况的载荷分布做了等距排布，支架与辊体的连接端预留了足够的轴承安装位，能承受卷绕满缆时的径向载荷与设备走行带来的冲击载荷，端盖上的紧固螺栓按照圆周均布设计，既保证了腔体的密封性能，也方便后期拆解维护内部的液压流道与传动构件。

设计过程中优先考虑了安装边界的适配性，辊体的有效卷绕宽度匹配常规重型橡套电缆的弯曲半径要求，不会因为卷绕半径过小导致电缆绝缘层长期受折出现破损，整个装置的安装基面尺寸可以直接适配多数移动工程设备的走行部安装位，不需要对原有设备的机架做大规模的切割改造。液压驱动单元的选型匹配了行走机构的运行速度，卷缆的线速度可以通过液压流量调节与设备走行速度保持同步，避免电缆过拉或者过松拖曳在地面造成磨损，透明视窗的设计可以直观观察内部电缆的排布状态，日常巡检时不需要拆解端盖就能判断内部是否存在乱层、卡滞的问题。

这类集成式结构相比传统分体式卷缆装置，省去了中间传动环节的功率损耗，传动效率更高，同时密封式的腔体结构可以适应露天作业的多粉尘、高湿度工况，避免外部杂质进入传动副造成异常磨损，端侧集中布置的油口也简化了液压管路的排布，减少了管路泄漏点，在重型移动设备的供电系统配套中，这类一体化电动滚筒能有效降低卷缆机构的故障率，减少日常维护的工作量。
