多层日用散料筒仓支撑钢架结构

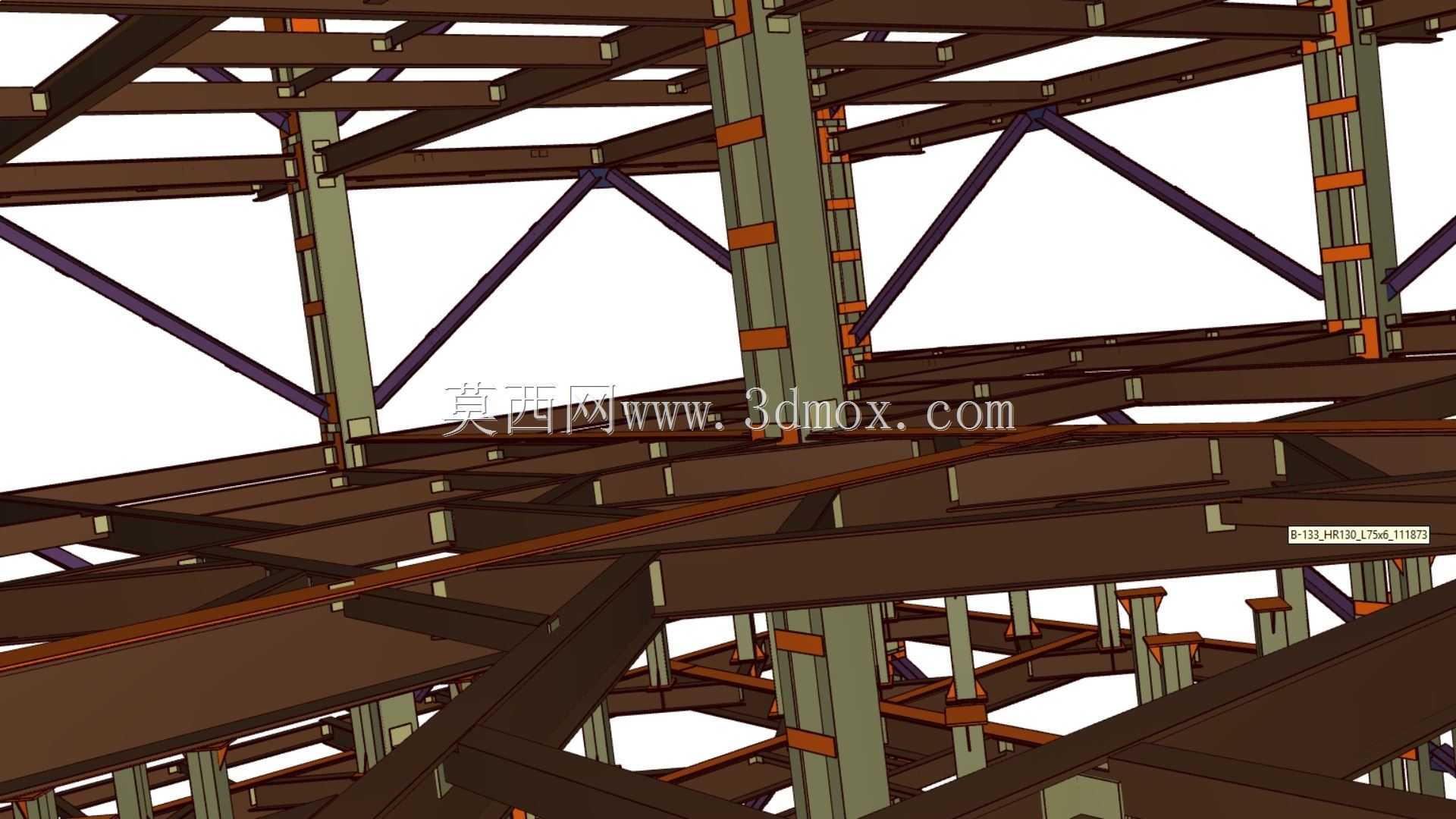

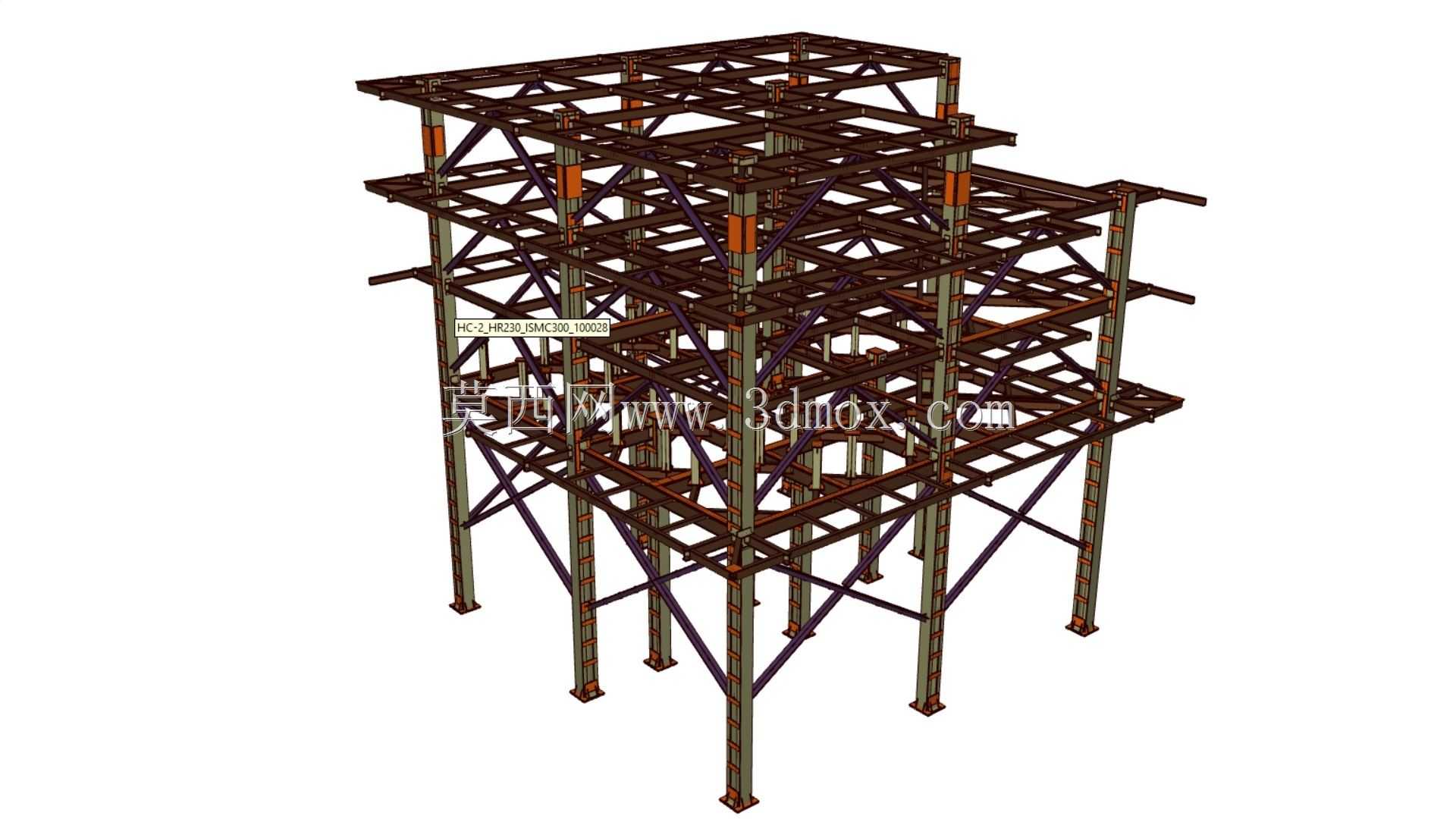

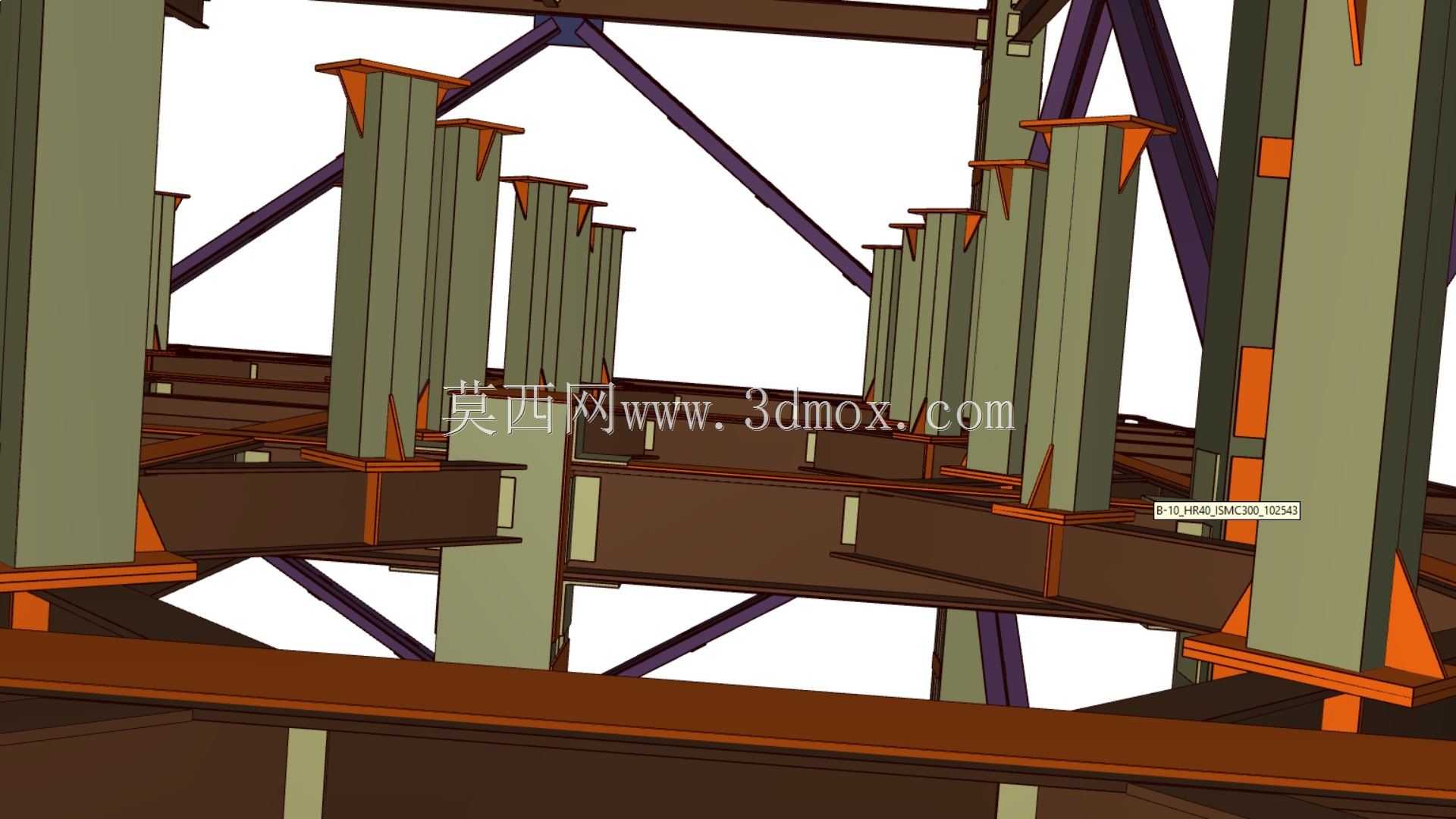

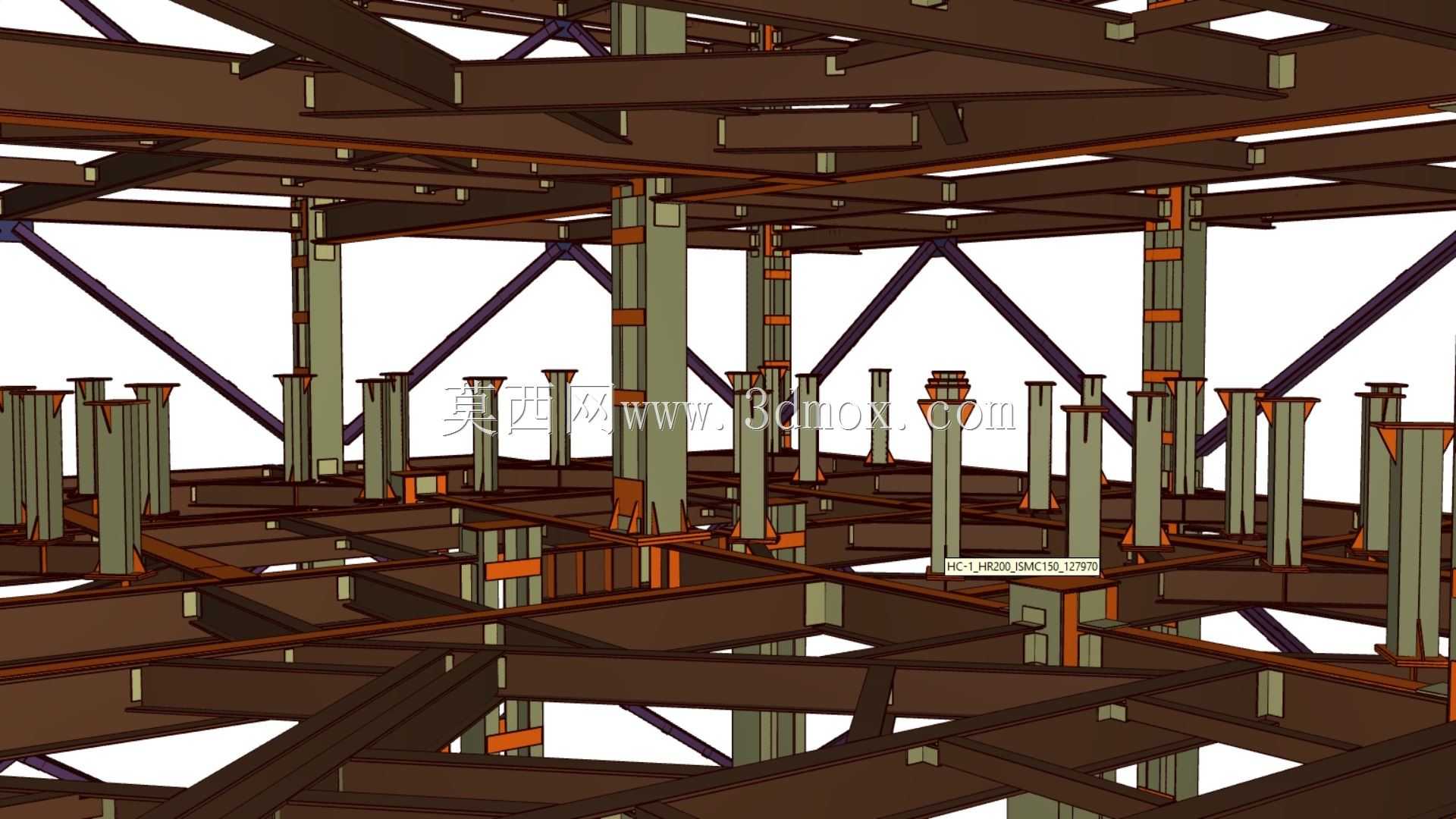

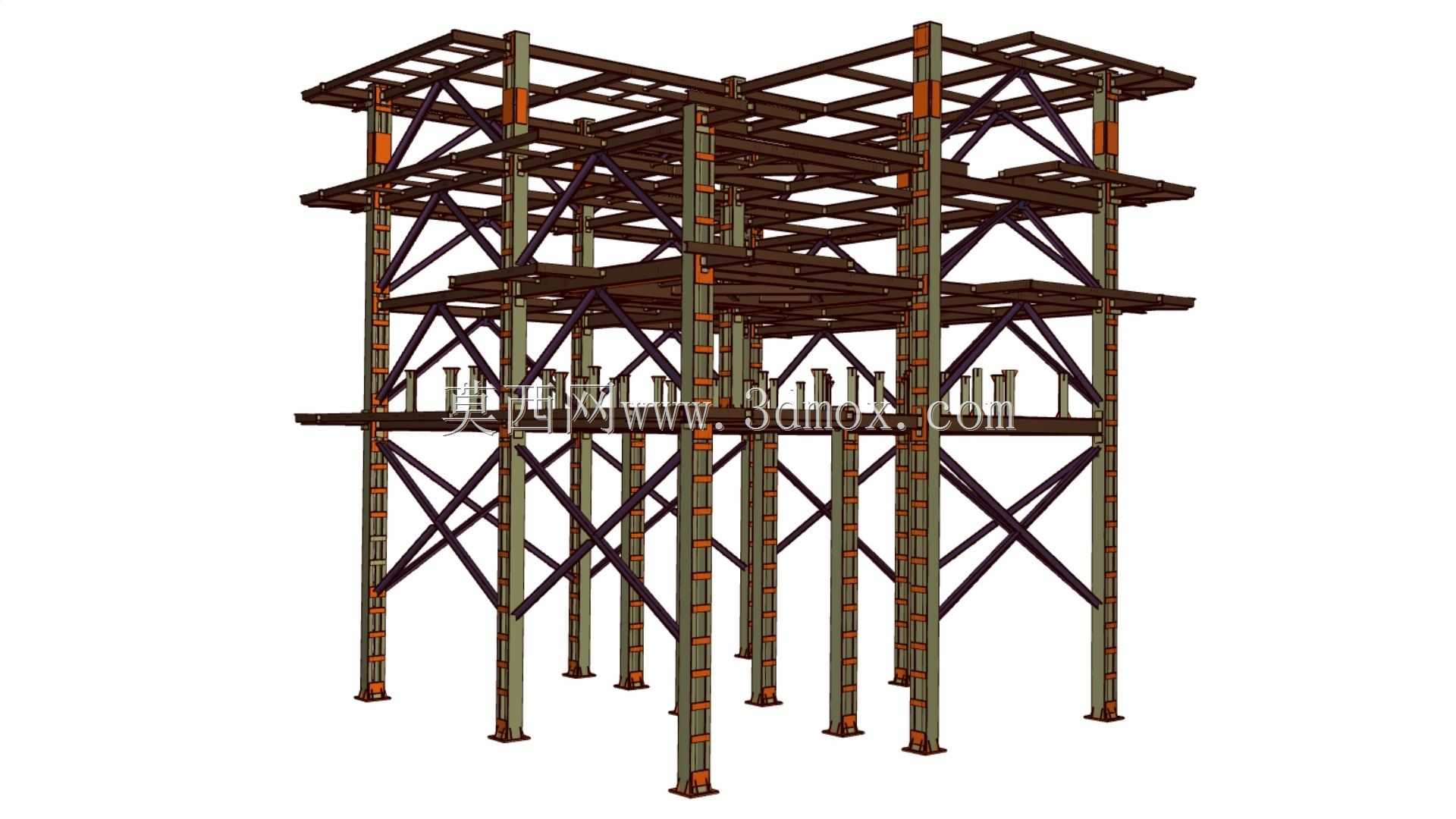

这套多层支撑钢架结构，主要服务于日用生产场景里的散料存储环节，对应Day Bin筒仓的承载需求，在食品加工、日化生产、粮油分装这类需要暂存颗粒、粉状日用原料的车间里十分常见。日常生产中，这类支撑结构需要承担上部筒仓满载后的全部竖向载荷，同时还要抵消生产过程中进料、出料带来的水平冲击，以及车间内通风、设备振动传导的交变应力，设计时首先要保证整体框架的刚度冗余，避免长期使用后出现立柱偏移、层架变形的问题。从结构布局来看，整体采用多立柱分层承载的设计思路，主立柱选用H型钢作为核心承载构件，沿筒仓排布的纵横方向均匀布置，柱脚通过预埋螺栓与车间混凝土地面刚性连接，安装时需要严格控制柱脚的水平度与立柱的垂直度，单方向垂直度偏差不能超过柱高的千分之一，避免载荷偏心带来的局部应力集中。层间横梁采用双槽钢对焊的截面形式，与主立柱通过高强度螺栓铰接加焊接补强的方式连接，既方便现场模块化拼装，也能保证节点处的抗剪、抗弯能力，每层横梁上方预留筒仓安装的固定点位，点位间距根据常用日用散料筒仓的底座尺寸设计，适配直径1.2米到2米不等的标准筒仓安装，整体安装边界的横向跨度可根据车间实际排布需求调整模块数量，纵向高度可根据储料量需求增减层数，单层层高控制在2.2米到2.8米之间，预留出下方出料设备、输送管线的安装与检修空间。斜向支撑布置在框架的纵横两个立面，采用等边角钢制作，与立柱、横梁形成稳定的三角桁架结构，主要用来抵消水平方向的载荷，避免框架在侧向力作用下出现整体失稳，斜撑的连接节点采用节点板补强，所有外露的钢结构件都做了除锈后喷防锈漆再加面漆的防腐处理，适配日用生产车间多粉尘、偶尔有清洁水汽的使用环境。设计过程中还考虑了日常运维的需求，每层框架边缘都预留了防护栏杆的安装孔位，侧面预留爬梯的固定接口，方便运维人员定期检查筒仓出料状态、紧固结构连接螺栓，框架底部的立柱之间预留了足够的通行空间，不影响车间内物料转运小车的通行，也方便出料端的旋转阀、输送螺旋等设备的日常维护与配件更换。
