摩托车后轮链条自动张紧调节结构

这套张紧结构主要用于跨骑式摩托车后轮链传动系统，解决链条在长期运转后因磨损、拉伸、悬架跳动而出现的松旷、跳齿和异响问题。实际装车时，它布置在后链轮附近，依托后摇臂或轮轴周边安装位形成独立的张紧支点，不需要大幅改动原车传动布局。张紧臂通过转轴与固定座连接，前端小压轮或导向链轮压在链条松边，弹簧持续提供补偿力，使链条在不同悬架行程和载荷状态下都能保持相对稳定的啮合包角。

从功能上看，该结构并非简单把链条压紧，而是在允许链条随后轮上下运动的同时，限制其横向抖动和垂度突变。摩托车起步、急加速或制动时，链条张力会瞬间变化，若张紧力过硬，容易加剧链轮和链条磨损；若过软，则高速时链条拍打明显。设计中弹簧刚度、张紧臂回转半径和压轮位置需要匹配原车链条节距、后链轮齿数以及后悬架运动轨迹，避免张紧轮在极限压缩时与链条、辐条或制动部件发生干涉。

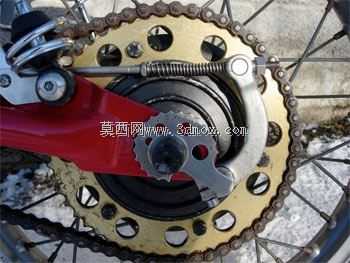

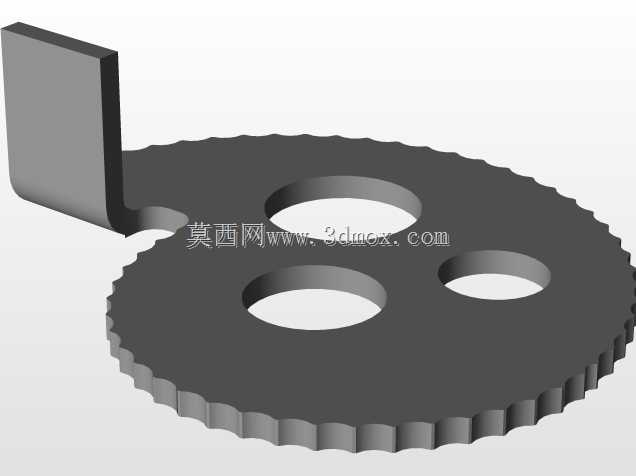

建模时需要重点表达几个配合关系：张紧臂与固定座之间的铰接同轴度，压轮内孔与销轴的转动间隙，弹簧预压量对张紧力的影响，以及调节螺杆对弹簧初始位置的限定。外形上，红色支架承担安装和限位作用，金属臂负责传递张紧力，螺杆与弹簧组合用于设定补偿范围。安装边界应围绕后链轮中心、后摇臂安装面和链条走向确定，尤其要核对压轮在最大、最小张紧位置时与后链轮齿顶、链条侧板的安全距离。

在维修和改装场景中，这类张紧器可以降低人工频繁调整后轮轴位置的频率，但不能替代链条本身的磨损检查。结构设计应保证张紧轮转动灵活、弹簧不与运动件摩擦，支架在振动环境下具备足够刚度。对于三维建模人员而言，完成外观装配只是基础，更重要的是把铰接运动、弹簧压缩方向、链条包角变化和安装空间约束表达清楚，这样后续出工程图、校核干涉或进行实物加工时才有参考价值。
