微型可转位刀片粘合工装夹具

该微型夹持装置主要面向硬质合金可转位刀片与刀体粘接工序的小尺寸装夹需求，常见于数控刀具修磨车间、非标刀具制备工位及小批量精密零件装配场景。在刀片粘接过程中，胶层厚度均匀性与刀片定位面贴合度直接影响刀具后续切削的跳动精度，常规台钳体积过大、钳口行程冗余，容易在压紧微小刀片时产生偏载或局部应力集中，而该装置通过紧凑的对称式结构，将夹持力集中在刀片与刀座的配合区域，能够在涂胶后保持稳定压合，避免胶层固化期间出现位移。

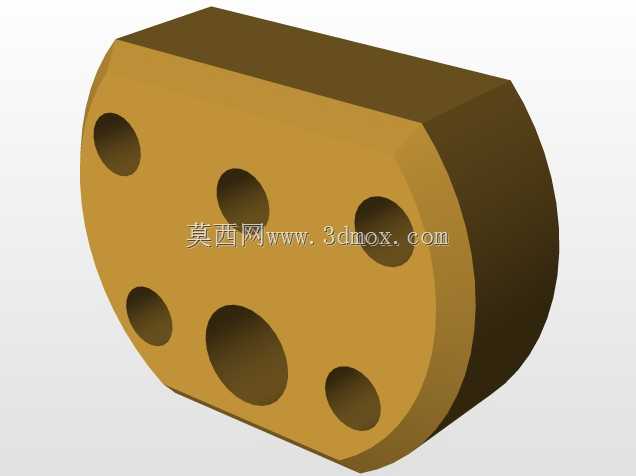

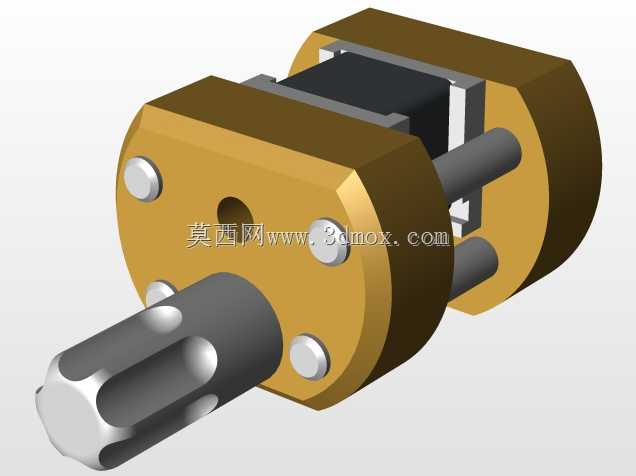

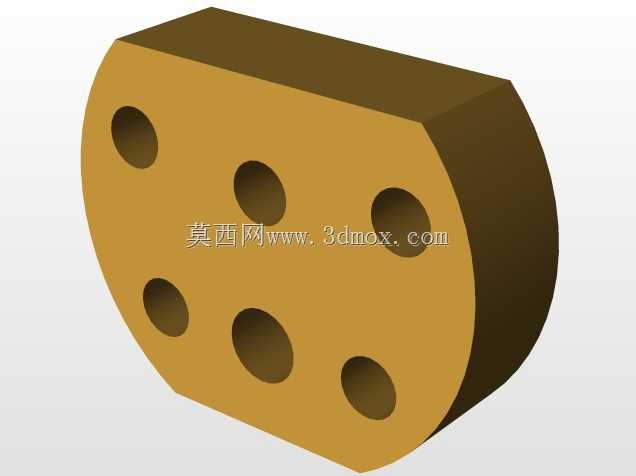

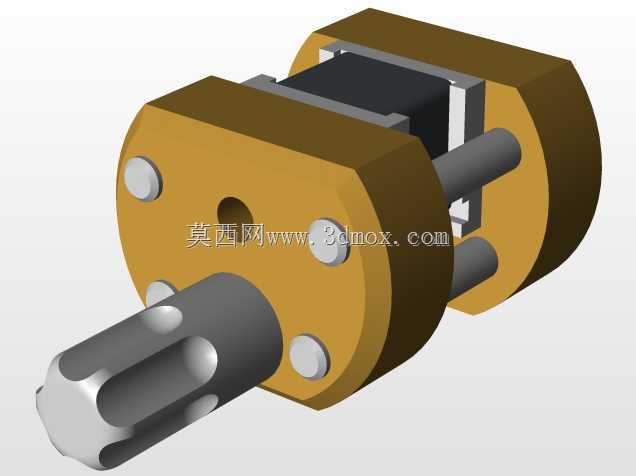

从功能结构看，装置采用双侧圆形端板与导向光轴组成主体框架，中部设置可容纳刀体或刀片基座的容置空间，旋转侧部的螺杆构件即可推动一侧夹紧块沿光轴方向平移，实现对工件的渐进式压紧。钳口接触面可根据不同刀片外形更换适配垫块，保证夹持面与刀片定位基准平行，减少装夹变形。整体结构没有多余外伸部件，适合直接放置在工作台面、恒温固化区或光学检测平台旁使用，操作时单手即可完成开合，适合重复性较高的粘接工序。

设计思路上优先控制了夹持中心高度与整体轮廓边界，使工件受压点尽量位于装置几何中心附近，从而降低倾覆力矩。端板上的紧固螺钉用于固定导向轴并维持框架刚性，螺杆端部与活动压块之间采用回转配合，压紧过程中压块不会随螺杆转动而搓伤工件表面。中部黑色弹性或阻尼构件可在一定程度上补偿胶层厚度误差，并提供缓冲，避免瞬时压力过大压碎硬质合金刀片。对于需要控制压合力的工序，还可通过螺杆螺距与操作扭矩间接估算压紧力，便于工艺人员固化作业参数。

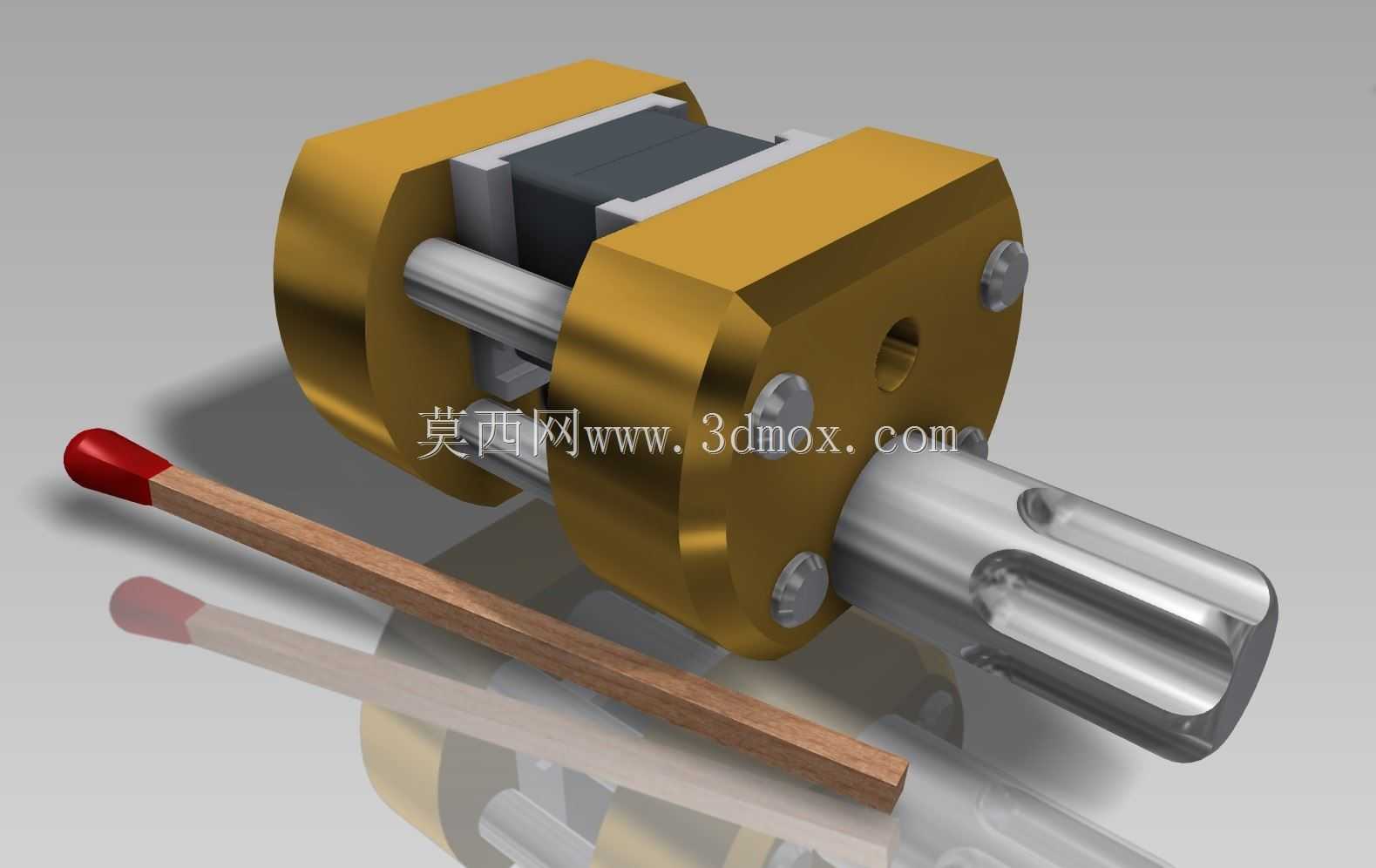

外形尺寸方面，该装置属于微型工装级别，可稳定夹持火柴头尺度附近的小型刀具组件，占地面积远小于普通机用虎钳。安装边界不受导轨或T型槽限制，底面平整，既可平放于防静电工作台，也可通过端板孔位进一步固定到专用基板上。由于其夹持行程较短，更适合基准面已预加工、尺寸一致性较好的刀片组件；若用于异形小件，则需配合定制钳口镶片。结构件以金属材质为主，能够耐受车间常见的轻微油污与酒精擦拭，导向轴表面需保持清洁以保证平移顺畅。在实际工艺排布中，这类微型夹具常与点胶设备、固化灯、刀片预定位座配合使用，构成紧凑的刀片粘接工位，既提高装夹一致性，也降低操作者手持压合带来的疲劳与偏差。
