箱型构件内置多层钢筋骨架结构

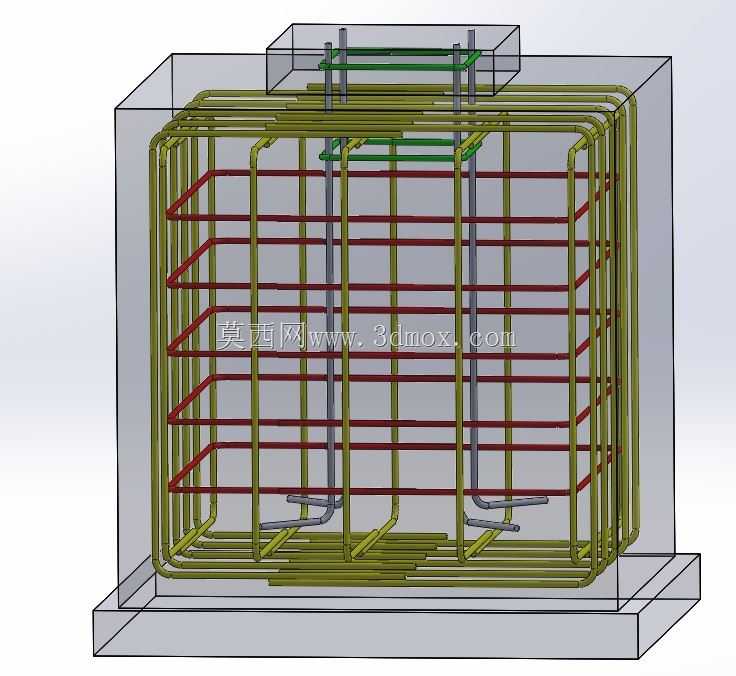

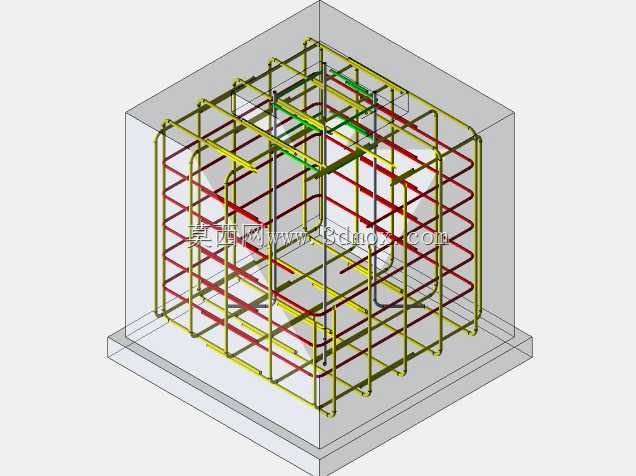

该模型呈现的是封闭矩形截面构件内部的配筋骨架，外层透明体用于表达混凝土或外壳的占据范围，真正的结构核心是由纵向受力筋、水平箍筋、拉筋和端部伸出筋组成的空间网架。此类构造常见于预制承台、设备基础块、箱型柱节点或厚壁墙板，在现场绑扎空间受限时，可先在胎架上完成骨架预制，再整体吊装入模，能够显著缩短支模后的等待时间。

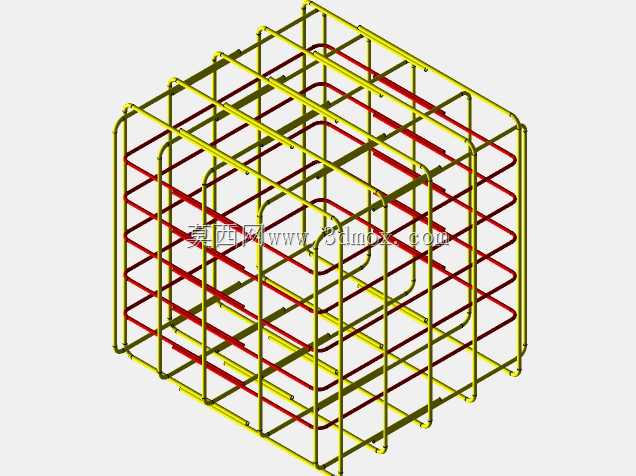

从受力逻辑看，外围闭合箍筋沿构件长度方向连续布置，转角处保持弯折延伸，避免在受剪区域出现简单搭接断点；内部红色横向钢筋按固定层距排列，主要承担温度收缩应力并约束纵筋位置；顶部和底部的绿色钢筋形成附加网片，用于加强支座承压区或与相邻构件的连接。竖向拉筋穿过多层水平筋，把内外钢筋网连成整体，防止混凝土浇筑过程中骨架侧向鼓曲。

建模时先确定构件外包轮廓，再依据保护层厚度反推纵筋中心线，所有弯折半径、弯钩朝向和层间距都应在三维环境中核对，避免二维图纸中不易发现的碰撞。端部伸出的锚固筋长度需结合后续连接方式确定，若与现浇段对接，还要校核相邻钢筋的错开距离。安装边界方面，骨架外形尺寸必须小于模板内腔，并在底部和侧面留出垫块厚度；顶部伸出筋不得超出吊装通道，构件就位后还要保证与预埋管线、地脚螺栓之间留有足够净距。

对于结构设计和施工深化人员，这类三维骨架的价值不只是展示，更在于提前发现钢筋过密导致的振捣困难、节点处钢筋打架以及保护层不足等问题。通过旋转剖切，可以检查每一层箍筋是否闭合、拉筋是否勾住主筋、端部锚固方向是否一致；在模型中调整钢筋间距和弯折顺序，也能为现场下料、弯曲加工和骨架拼装提供直观依据。实际工程中，配筋方案还要兼顾混凝土骨料粒径和浇筑路径，过密区域需在保证承载力的前提下优化排布，使模型既满足结构计算要求，又具备可施工性。
