实木框架双榫卯插接锁紧连接结构

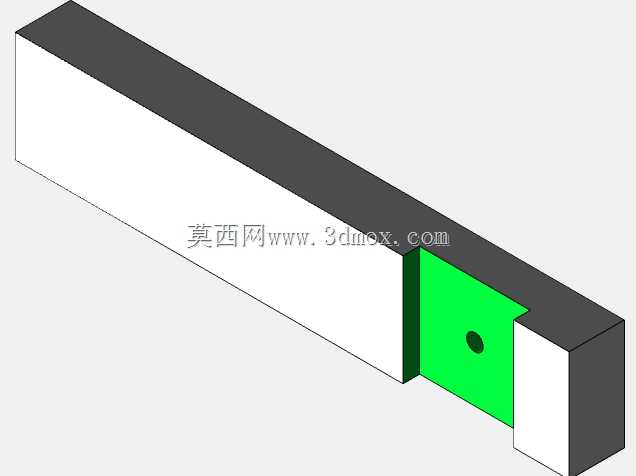

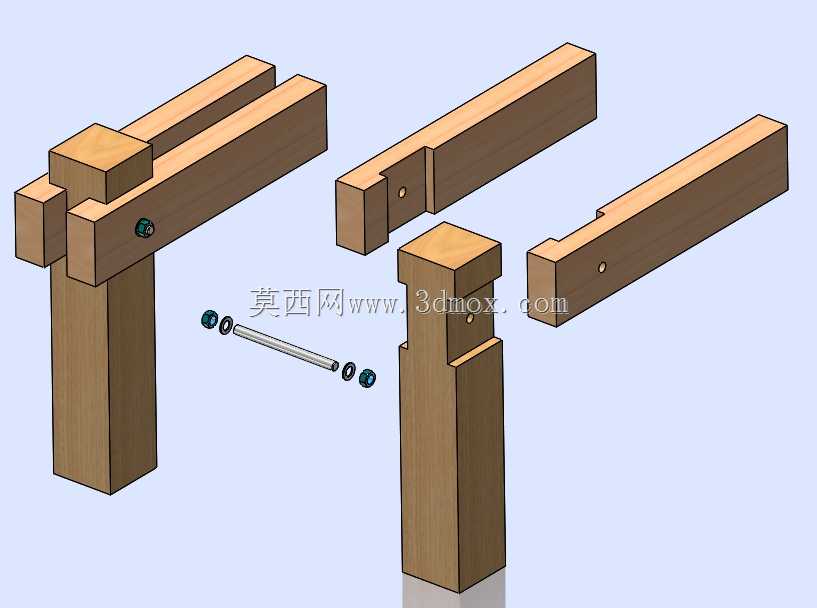

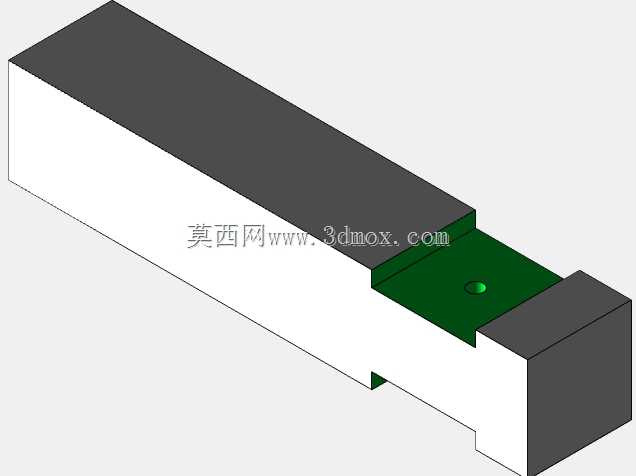

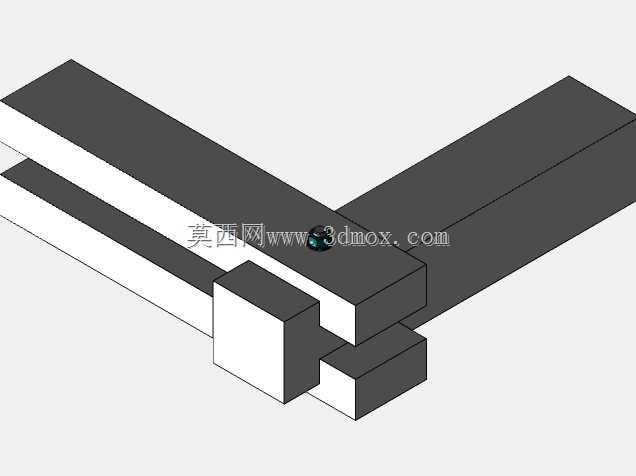

该结构针对实木框架中立柱与横梁的正交交接场景，采用双榫头与双榫槽配合形成双向约束，相比单榫插接，可显著降低横梁绕轴向扭转和沿侧向滑移的风险。节点由立柱、两根横梁、贯通拉杆以及端部锁紧件组成，外观保持矩形实木构件的简洁轮廓，外露金属件极少，适合对构件表面完整性要求较高的展架、家具骨架、轻型木屋支撑、工装台架等场合。设计时先确定立柱截面作为安装基准，两根横梁从相邻方向嵌入立柱顶部预留的台阶槽内，槽口同时承担竖向承载和水平定位作用。横梁端部不是简单做成直榫，而是通过分段台阶形成咬合面，使荷载能够从梁端逐步传递到立柱实体区域，避免应力集中在单一接触线上。贯通孔沿横梁横向布置，装配后拉杆穿过两侧梁体并在端部收紧，使榫肩与立柱侧壁保持持续预紧。这样处理后，节点在受弯、受拉和反复拆装条件下都能维持较稳定的配合间隙。建模过程中需要重点控制三类边界：一是立柱顶部开槽深度与梁端榫高的配合，过紧会造成装配困难，过松则产生晃动；二是两根横梁相交区域的避让关系，贯通孔位置不能与另一根梁的榫头实体发生干涉；三是锁紧件沉孔深度，应保证端部不突出木构件表面，同时保留足够扳手空间。构件外形以规则长方体为主，便于采用标准方木加工，铣槽和钻孔可在常规木工设备上完成。实际安装时先将一根横梁卡入立柱槽位，再穿入拉杆并预装锁紧件，随后装入第二根横梁，最后交替收紧两端，使两个方向的梁肩同步贴合立柱。该节点不需要复杂异形件，却能把定位、承载、锁紧和可拆卸功能集中在同一交接处，对需要反复搬运、现场组装或后期维护的框架系统尤为实用。
