工业设备用钣金支撑底座结构设计

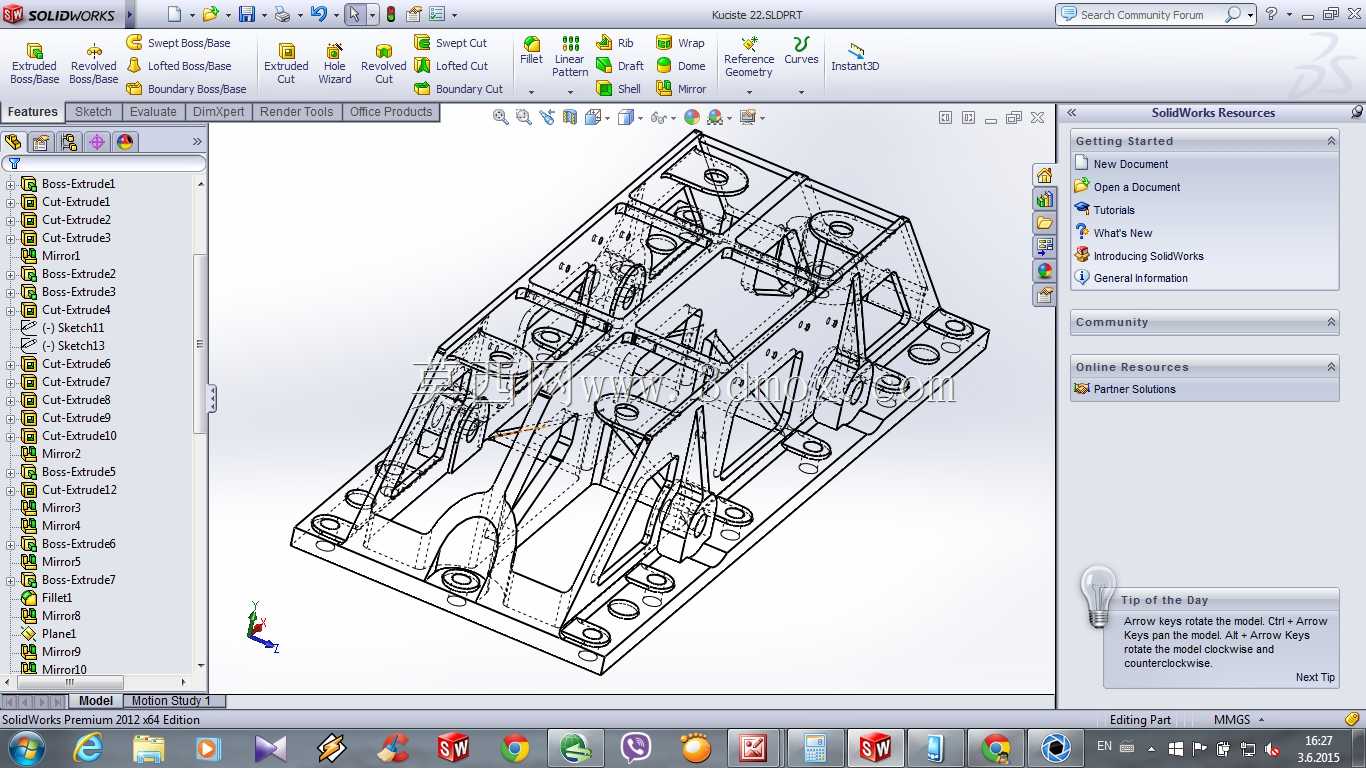

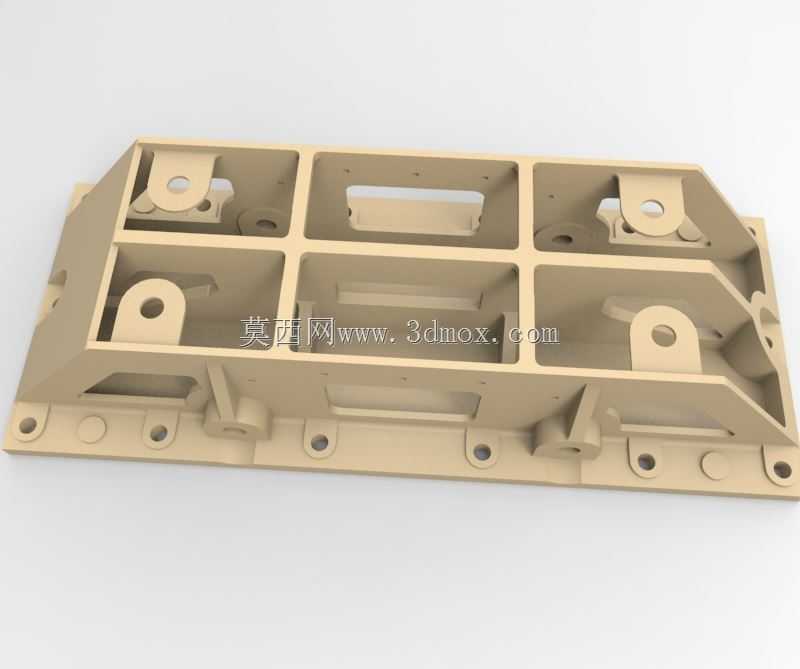

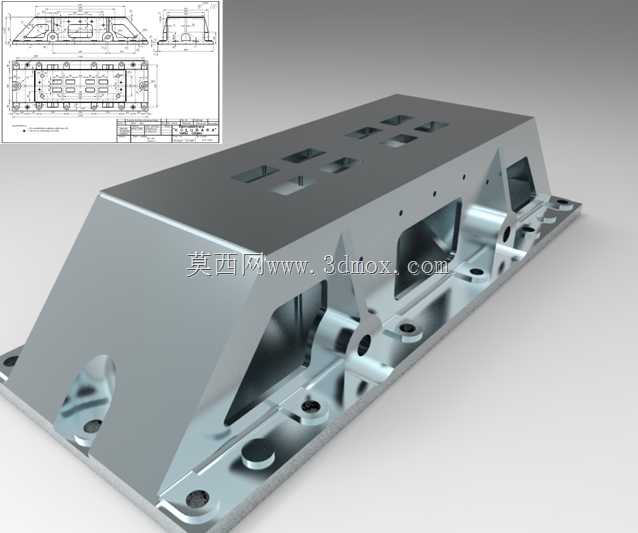

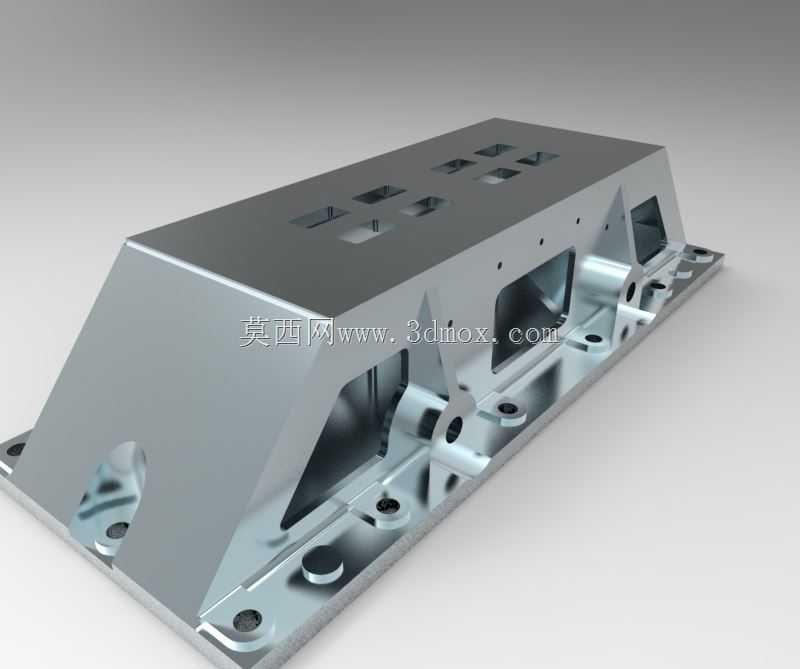

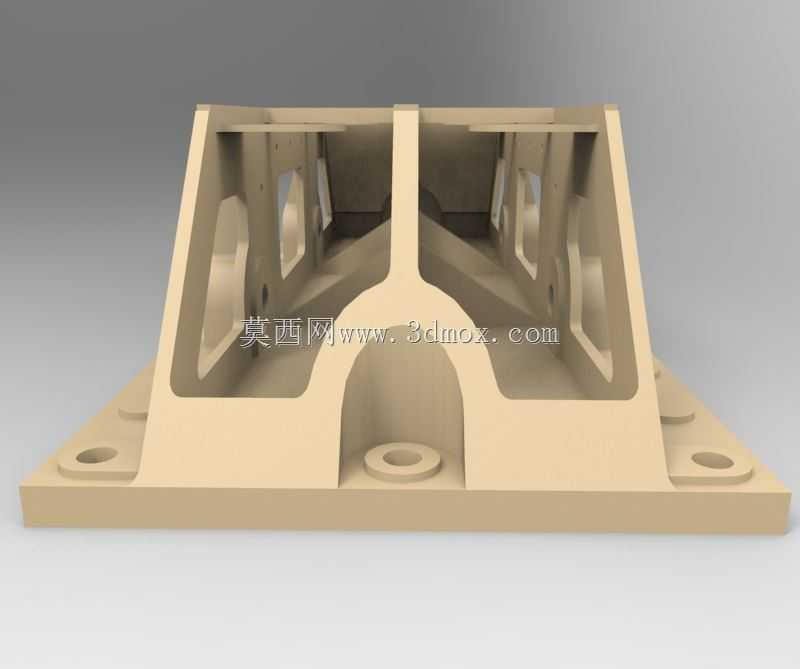

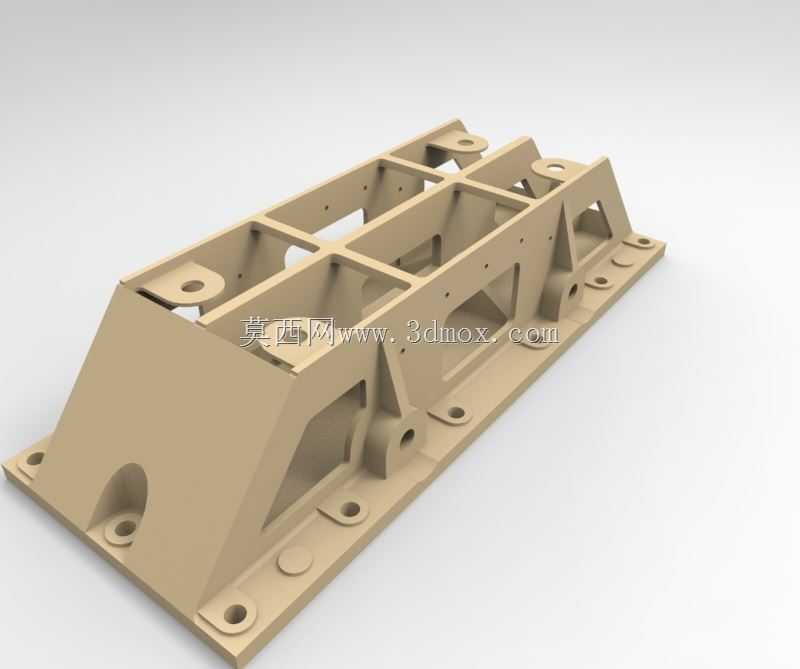

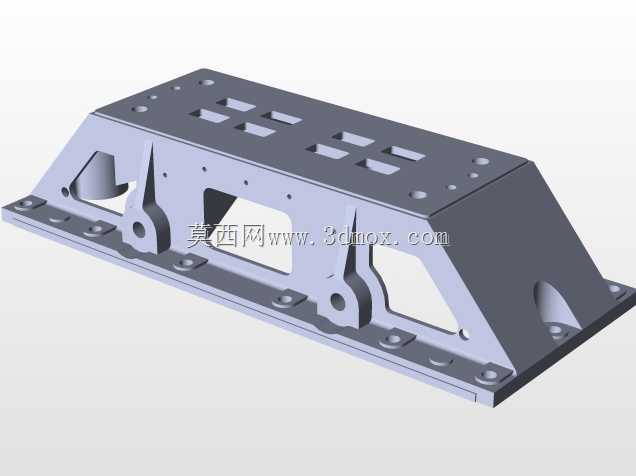

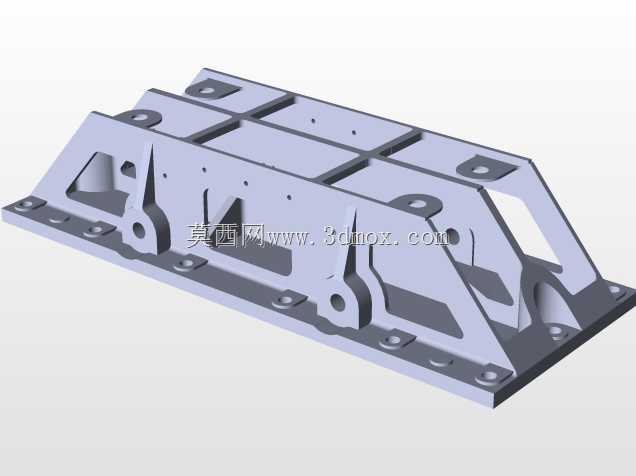

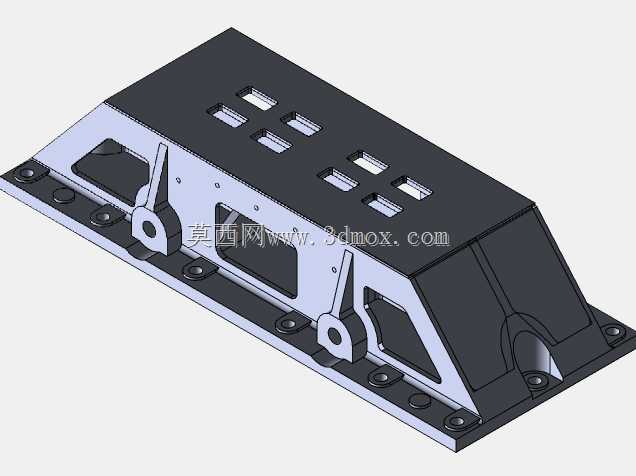

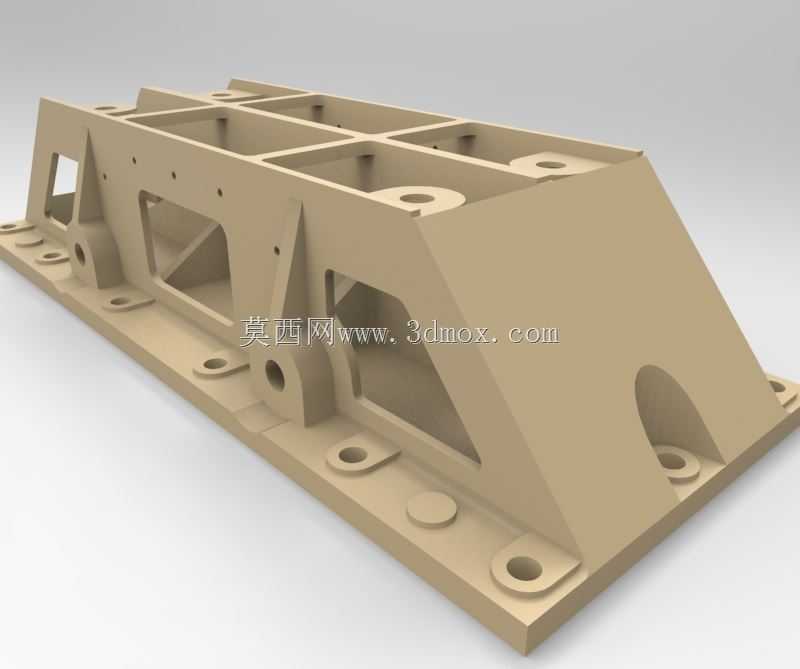

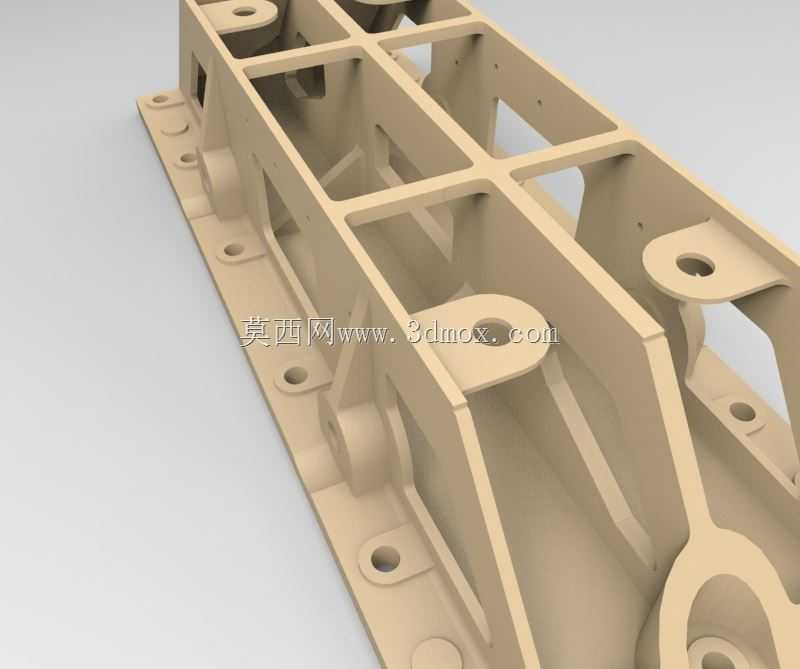

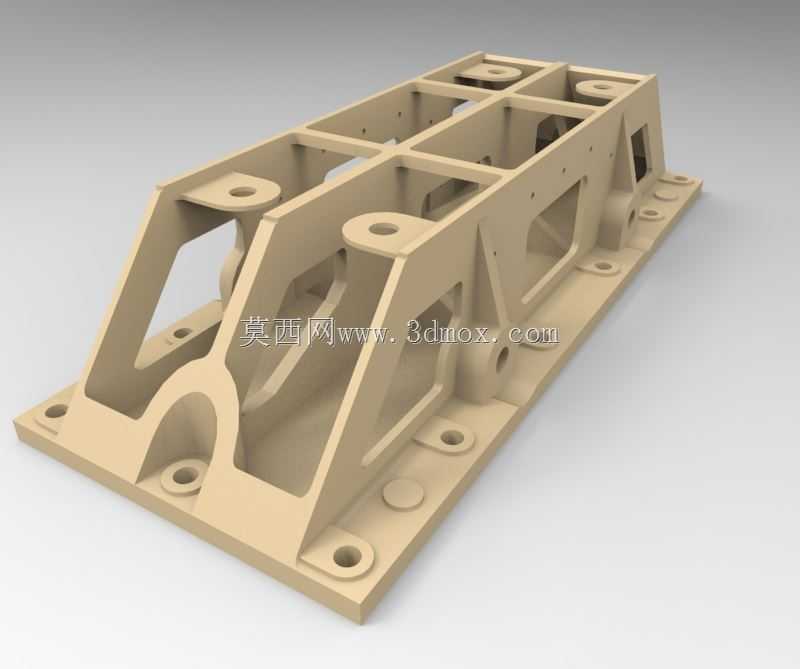

这款钣金支撑底座多用于中小型工业设备的底部承载场景，常见于自动化生产线工位、专用加工设备、检测仪器台架的底部安装环节，作为整机的基础承载构件，承担上部设备的全部静载荷与运行过程中的动载荷，同时为设备提供统一的安装基准面，隔绝地面不平整对设备运行精度的影响。从结构设计思路来看，整体采用折弯钣金拼焊的成型方案，没有使用厚重的整块铸钢或实心钢板，在保证整体刚性的前提下大幅降低了构件自重与材料成本。底座主体为梯形截面的箱型结构，两侧斜向支撑板与底部安装法兰、顶部承载面板焊接为一体，内部增设了多处三角形加强筋板，对应上部设备的重载点位布置，避免长期承载后出现板面凹陷或者结构形变。底座顶面预留了多组不同规格的安装孔与定位槽，部分孔位做了沉台处理，安装螺栓后不会突出顶面，保证上部设备与底座面完全贴合；侧面开设的多个镂空窗口并非单纯减重，一方面可以用于设备底部线缆、气路的穿行与整理，另一方面也方便操作人员伸手进入底座内部完成紧固件锁紧、线路维护等操作，窗口边缘都做了折弯翻边处理，既提升了薄板的结构强度，也能避免划损线缆或者划伤操作人员。底部法兰边沿整圈布置了地脚安装孔，孔位间距匹配常见的工业设备安装尺寸规范，既可以通过膨胀螺栓直接固定在混凝土地面，也可以搭配减震脚轮、可调脚杯使用，适配不同的工位布置需求。从安装边界来看，底座底部法兰的外轮廓尺寸决定了设备安装所需的最小地面占位，顶部承载面的孔位分布对应上部设备的安装孔距，设计时已经预留了足够的螺栓操作空间，不需要额外在周边预留过大的安装空隙。梯形的截面造型让底座的支撑重心更低，设备运行时的稳定性更好，相比直壁式箱型底座，斜壁结构的抗侧向倾覆能力更强，即使上部设备存在偏载工况，也能将载荷顺畅传导至底部整个法兰面，不会出现局部应力集中的问题。钣金拼焊的结构也便于后续根据实际使用需求做二次改制，如需调整安装孔位，可直接在对应板面钻孔加工，不会像铸件那样存在壁厚不均、内部缺陷导致的开裂风险。
