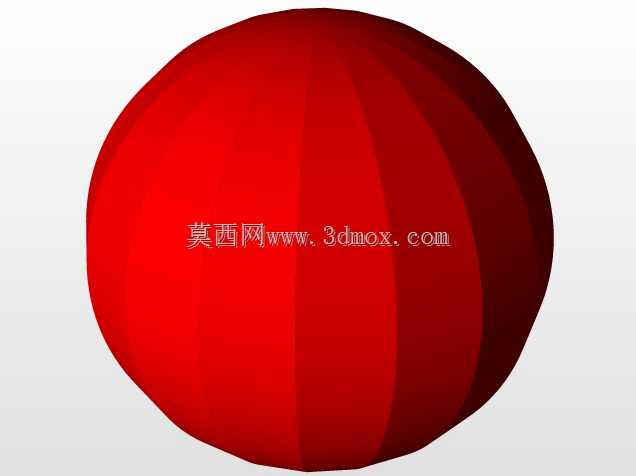

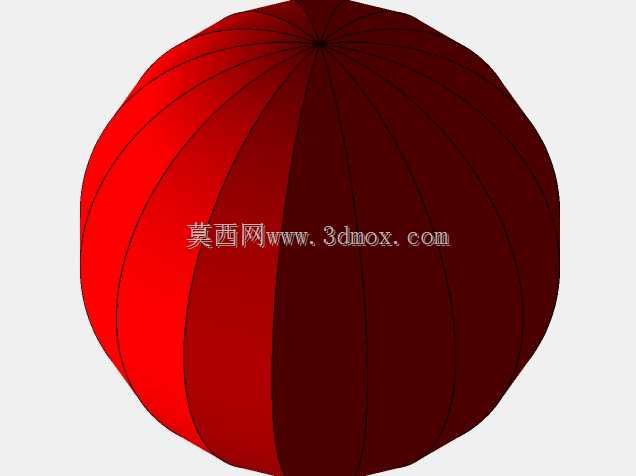

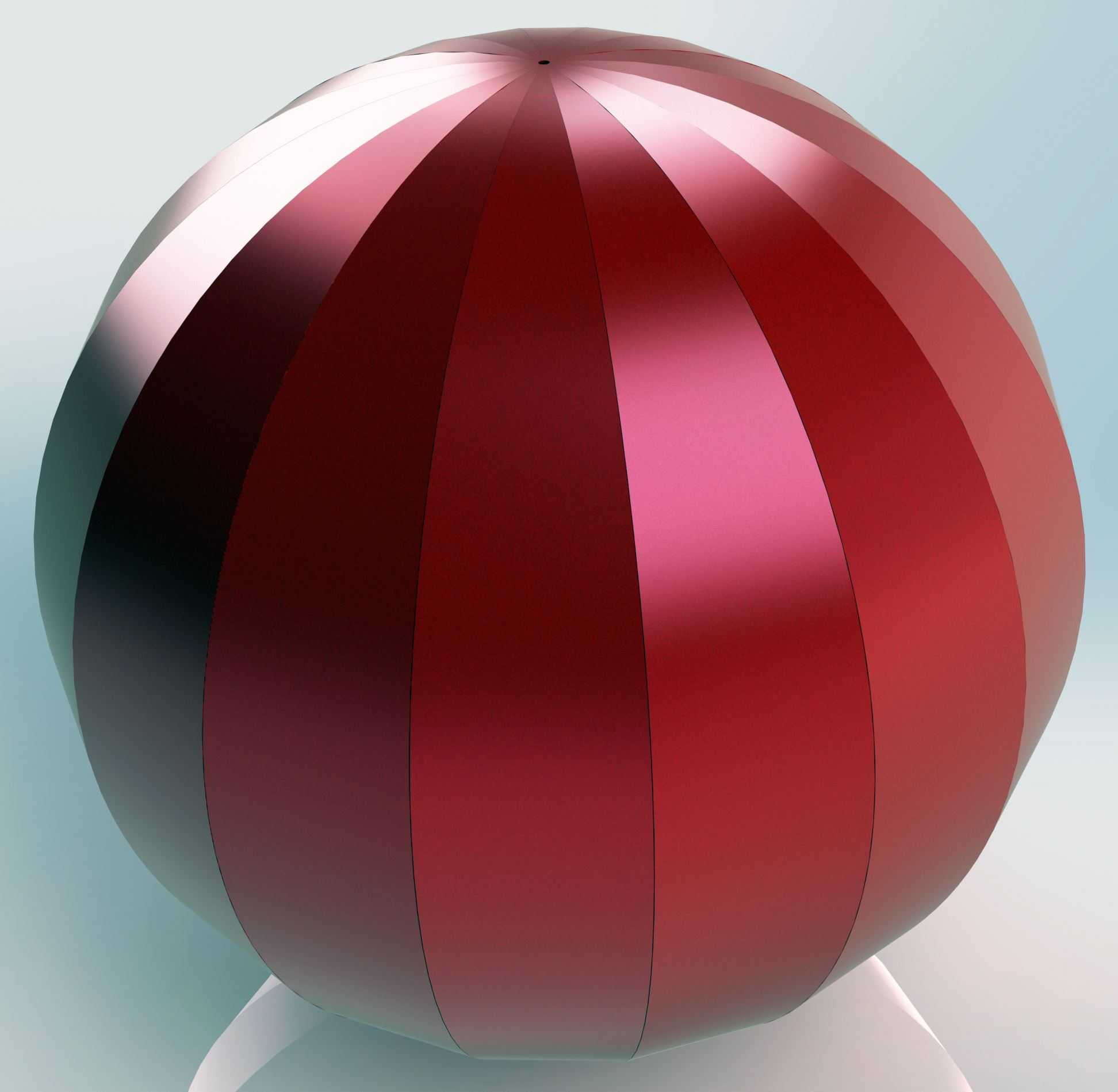

十六瓣分块式金属球面薄壁构件

该构件采用十六个相同的弧形分瓣围合形成近似球面，适合用于需要大尺寸曲面壳体而整体成形受限的场合。在罐体封头、装饰罩、灯具反射罩、通风集流罩、小型压力容器端盖或设备外罩中，这类分块结构能够降低单板拉伸深度，减少厚板成形所需的大吨位压力设备依赖。每一块分瓣沿经线方向延伸，两侧边界在球面上交汇，装配后形成连续的径向拼缝；这种划分方式使零件具有较好的互换性，也便于在板材规格受限时进行下料和加工。从结构角度看，分瓣件不是简单的平面弯弧，而是双向曲率曲面，边缘需要控制贴合间隙。建模时应先确定球径、分瓣数量、极顶收口方式和赤道边界，再展开单块曲面。实际生产中，瓣片之间通常通过焊接、咬边、搭接或背面加强筋连接；若用于外观件，拼缝还需兼顾打磨后曲面光顺性。若用于承压或密封场景，则必须对焊缝布置、坡口形式和焊后变形进行校核，避免球面在径向压力下出现局部凹陷。该模型的价值在于把完整球面拆解为可制造的单元：单块坯料尺寸明显小于整球展开尺寸，便于激光切割、水刀或数控冲裁下料，也便于在卷板机、压弧模或手工胎具上成形。设计时需要重点检查相邻瓣片在极点区域的收敛角度。分瓣数量越多，单块曲面越平缓，成形难度越低，但拼缝越长、累积误差越大；十六瓣是在曲面逼近度、焊缝长度和单板成形难度之间较均衡的方案。安装边界方面，赤道处可设置法兰边、翻边孔或搭接边，用于与下部筒体、支架或底座连接；顶部可保留小孔作为接管、吊杆、灯座或排气接口。若作为罩体使用，还应在瓣片内侧预留安装耳座，并考虑热胀冷缩对拼缝的影响。对于需要旋转对称外观的产品，统一瓣片能减少模具种类，降低冲压或滚压工装成本；对于小批量制作，则更适合数控折弯结合点压成形。三维建模过程中，曲面缝合、加厚方向和展开补偿必须一致，否则会在装配时出现赤道错边或极点起皱。整体来看，该构件体现了球面壳体分块制造的典型思路，既可用于工业设备的功能壳体，也可作为金属艺术装置、建筑装饰球或展品外壳的基础结构参考。
