立式户外炭烤烧烤炉结构造型设计

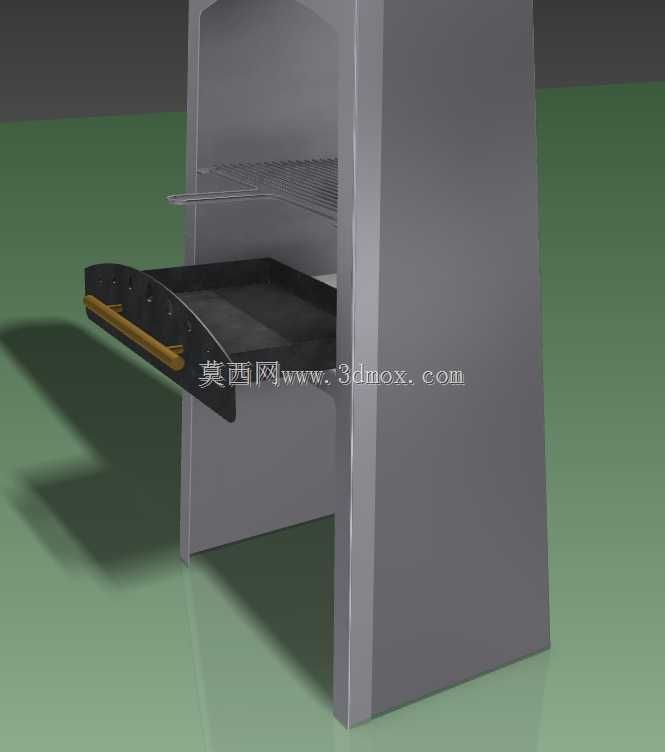

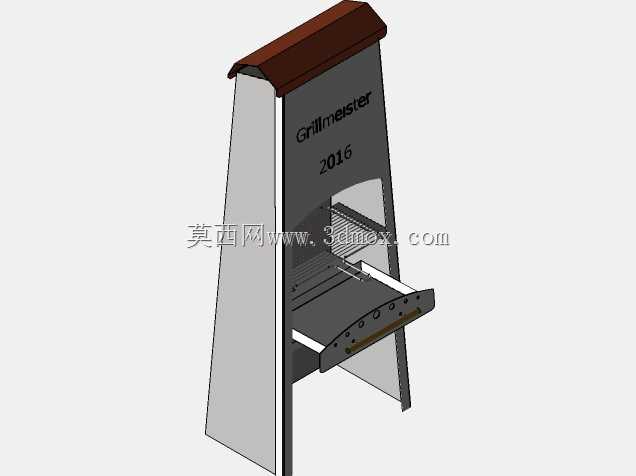

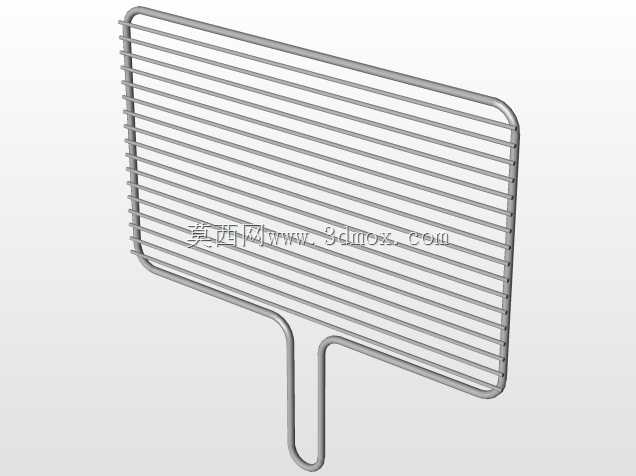

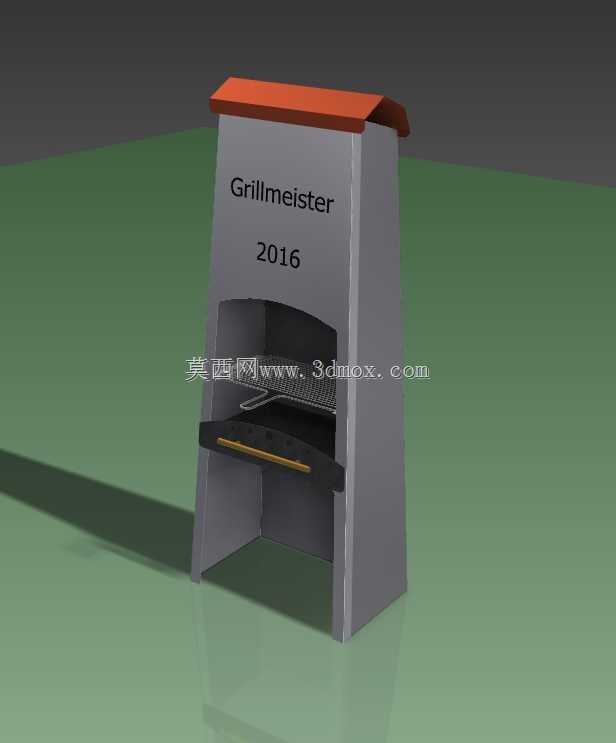

该立式炭烤烧烤炉主要面向庭院聚餐、户外营地、露台休闲餐饮等场景，承担食材炭烤加热功能，整体采用落地立式布局，无需额外支架即可直接放置于平整硬化地面，炉体底部预留的支撑边可分散承重，避免局部压强过大压损地面铺装。从结构设计来看，炉体主体采用钣金折弯成型思路，两侧立板与后背板围合形成竖向燃烧室，正面开设敞口取放区，烤网通过两侧支撑条承托在燃烧室中部，炭灰可直接落入下部空腔，清理时可从正面敞口直接掏出积灰，无需拆解整机。顶部设置斜向遮挡板，既可以阻挡烧烤时油烟直扑操作人面部，也能在小雨环境下阻挡少量雨水直接落入燃烧室，同时该斜板与炉体后背形成的导流面，可引导热烟气向上向后散出，优化站立操作区域的热环境。正面下部设置抽拉式接灰托盘，托盘边缘做折边强化，抽拉行程经过限位设计，完全拉出时不会直接从炉体滑脱，避免热灰洒落引发安全隐患。烤网采用网格栅条结构，栅条间距兼顾食材承托与热量穿透，两侧搭边尺寸预留足够余量，搬运翻转烤网时不会出现侧翻脱落问题。炉体正面预留品牌标识平面，该区域在建模时可直接替换不同客户的标识内容，适配多品牌批量定制需求。从安装边界来看，该设备为整体落地式结构，现场无需螺栓固定，放置时仅需在炉体四周预留不小于三十厘米的操作与散热空间，背部与可燃墙体、木质围栏之间需预留足够安全间距，避免高温壳体引燃周边物体。炉体竖向高度适配成年人站立操作姿态，烤网高度处于人体小臂自然抬起区间，长时间翻烤食材无需大幅弯腰，降低操作疲劳度。三维建模过程中，钣金件的折弯系数、焊接拼缝位置均按照实际钣金加工工艺设定，各板件之间的连接边预留焊接余量，顶部遮挡板的折边做圆弧过渡，避免锐边划伤装配与使用人员。炉体底部支撑边做加宽处理，在不增加过多材料的前提下提升整机抗侧翻能力，即使意外受到侧向磕碰，也能依靠较低的重心与宽支撑边保持稳定。燃烧室内部容积经过匹配，单次添加木炭可满足数小时连续烧烤需求，竖向炉腔形成的自然抽力可让木炭充分燃烧，减少供氧不足产生的浓烟。
