双轴卧式连续混合搅拌设备结构设计

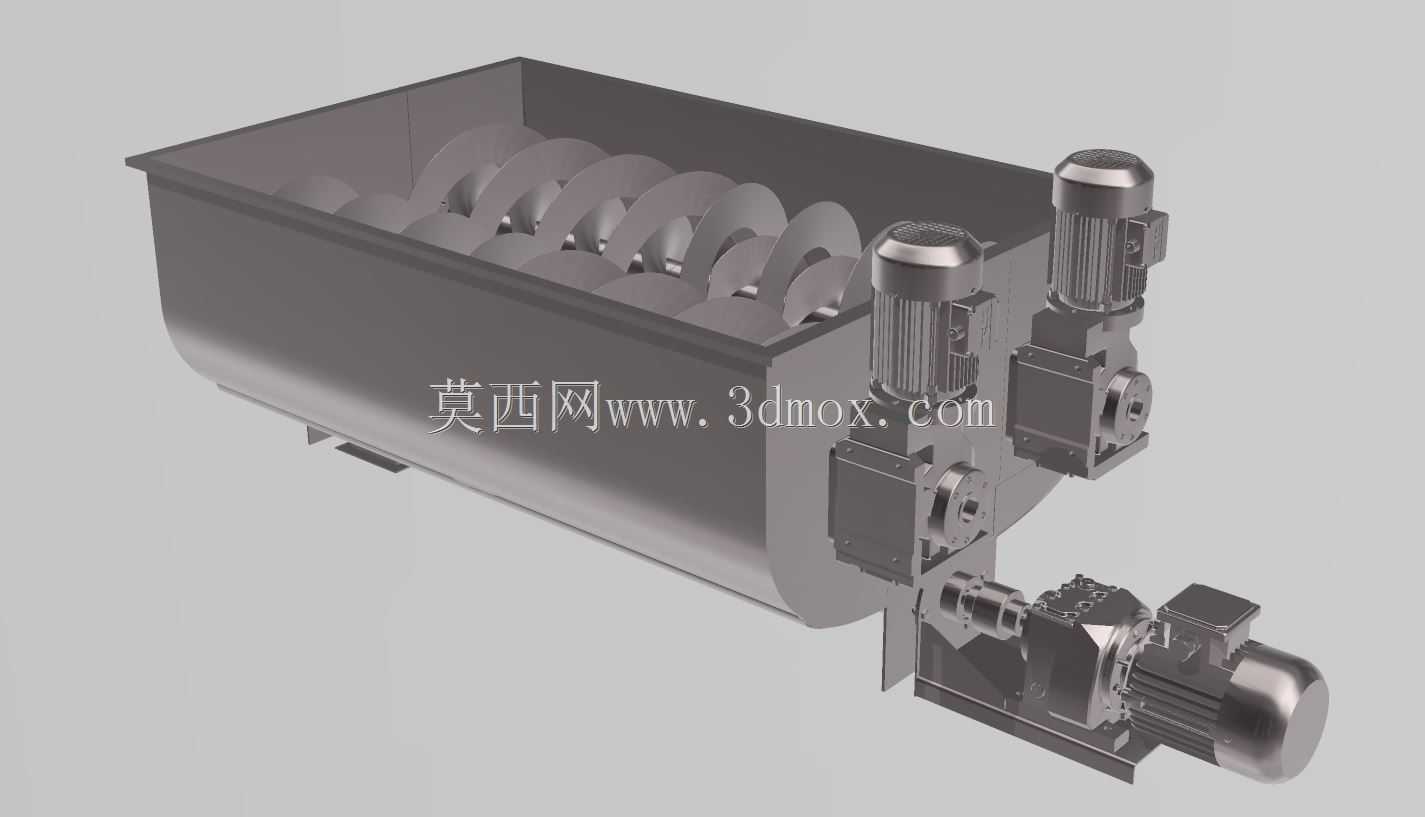

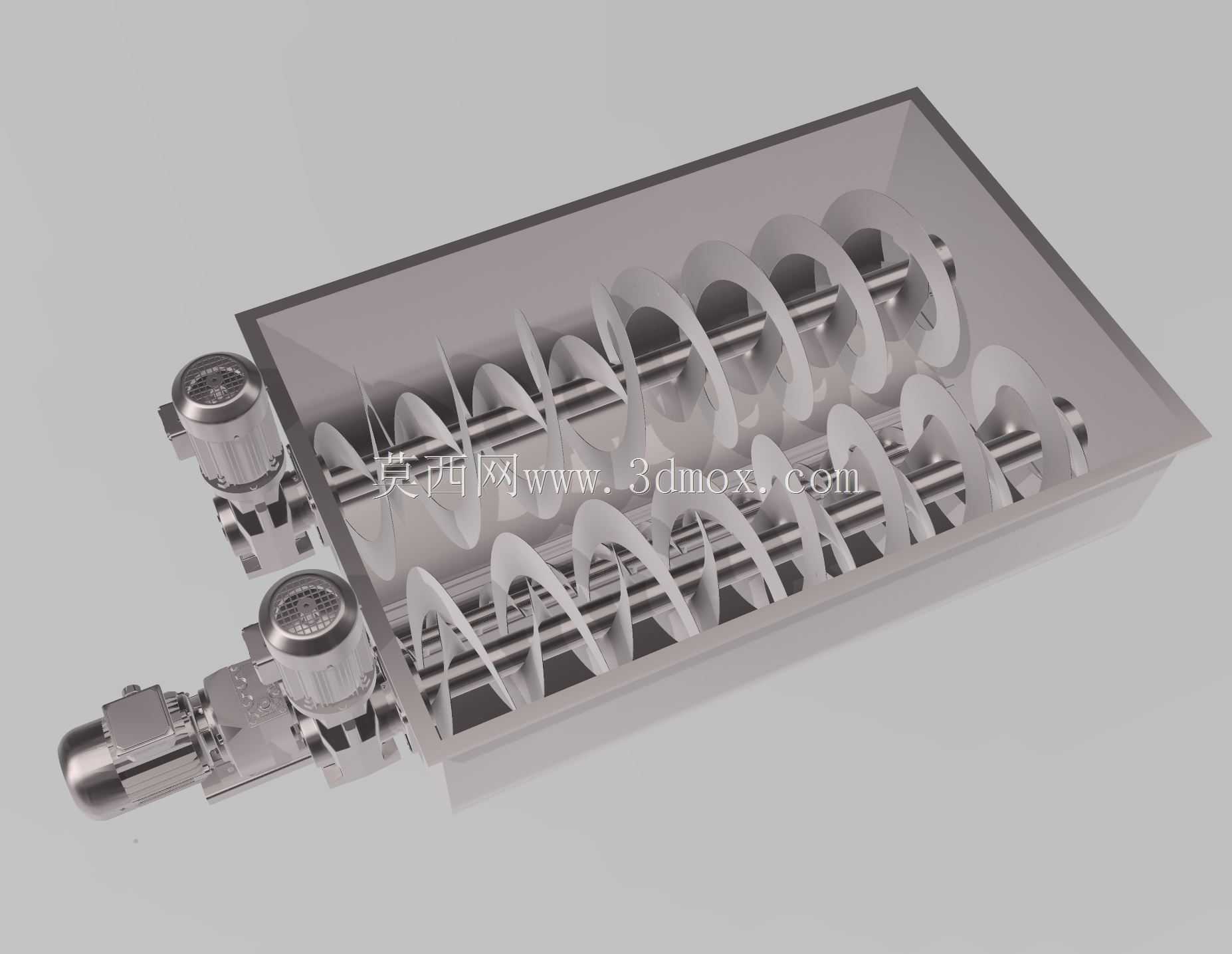

该设备为双轴卧式混合机，槽体采用长方箱形结构，内部并列布置两根带螺旋叶片的搅拌轴，适用于粉体、颗粒及低黏度物料的连续或批次混合。两根轴在槽内形成交叉但不干涉的搅拌区域，叶片沿轴向呈螺旋推进布置，可在旋转过程中同时完成剪切、翻抛、对流和轴向输送，减少槽内死角，使物料在较短行程内获得较高均匀度。端部驱动单元通过减速机构与搅拌轴连接，输出转速和扭矩需根据物料密度、装填率及启动工况匹配；轴承与密封位置应预留维护空间，轴端密封需考虑粉尘外溢和清洗需求。槽体上沿为敞开或可加盖形式，便于进料、观察和人工清理；底部可根据工艺设置一个或多个出料口，出料口宽度应与螺带扫过范围相适应，避免残留堆积。整机安装时以槽体底面或支腿为基准，需校核两轴平行度、槽体直线度及驱动端同轴度；基础应承受满载物料重量、搅拌动载和启动冲击，周边应留出检修通道、电机散热距离及吊装空间。结构设计上，叶片与槽壁间隙直接影响残留量和搅拌阻力，间隙过小会增加制造与安装难度，过大则降低近壁区物料翻动效果；叶片厚度、轴径和支撑跨距需结合物料磨琢性校核刚度，防止长轴挠曲导致擦壁。进料位置宜布置在混合段上游，出料位置位于末端或底部，若用于连续工艺，应控制料层高度不超过有效容积上限，避免轴端埋入过深造成密封负荷增大。对于易结块或需要破碎的工况，可在叶片形式、转速和剪切构件上进行调整；对于需要加热或冷却的工艺，槽体夹套和轴内通道需预留接口并考虑热膨胀补偿。三维建模时应重点表达槽体、螺带叶片、轴系、端座、驱动支架和出料结构之间的装配关系，检查叶片旋转包络与槽体内壁、压料构件及紧固件的安全距离，并为管路、罩壳和维护工具保留操作边界。
