连续式热风烘烤输送链炉体结构

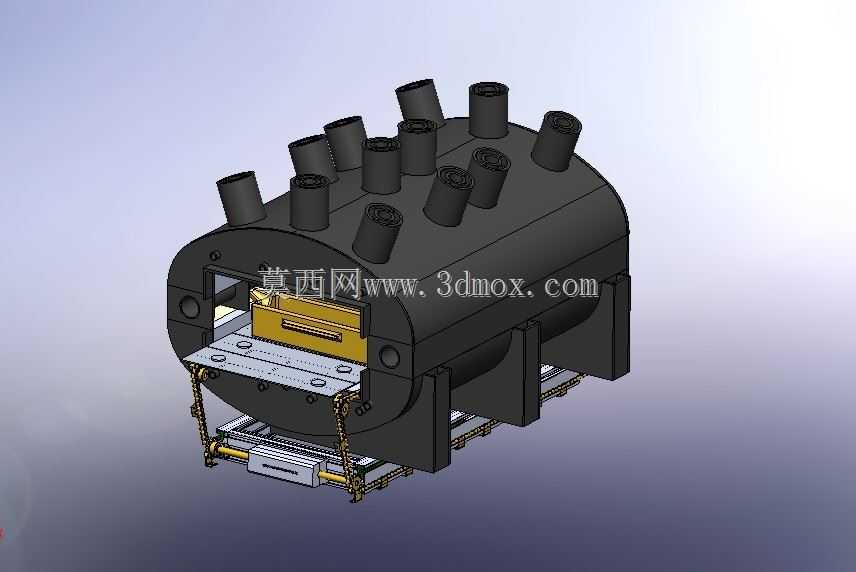

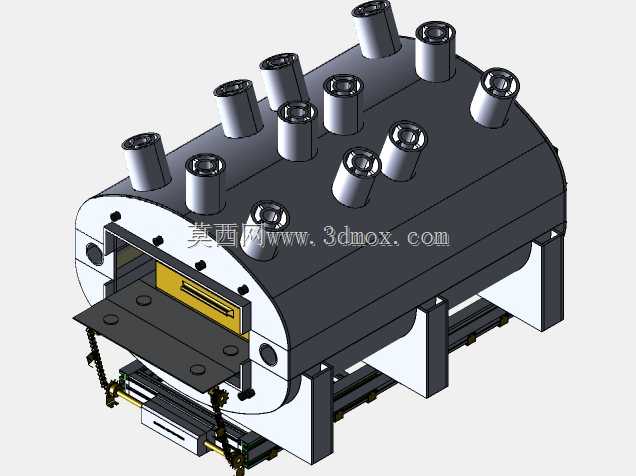

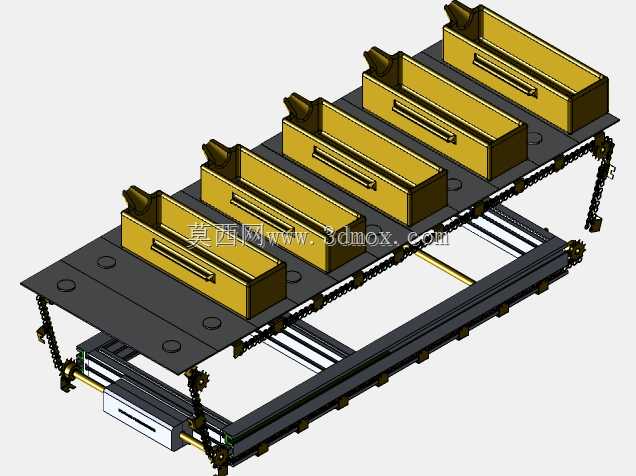

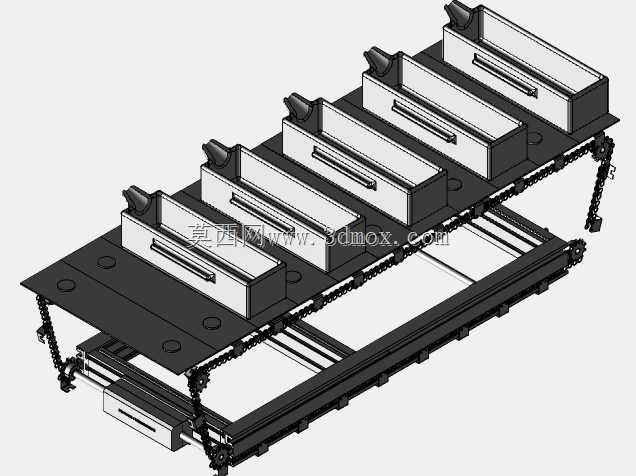

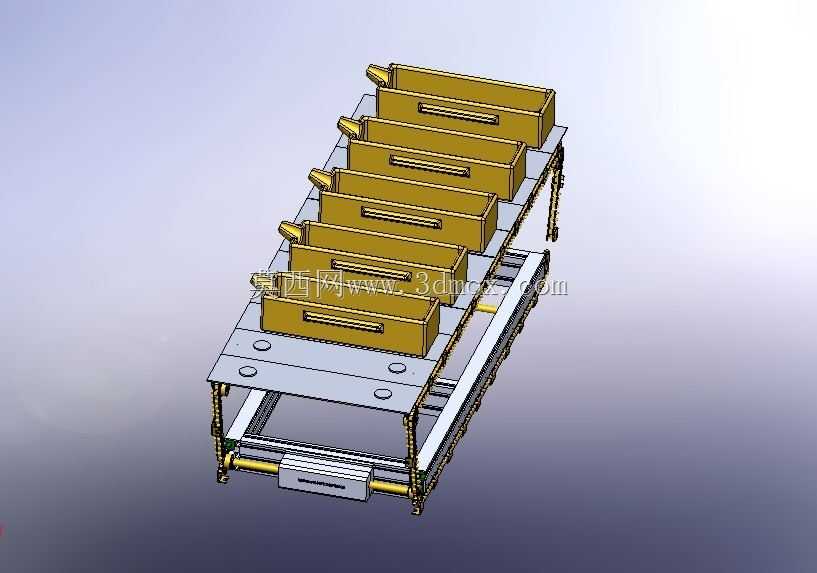

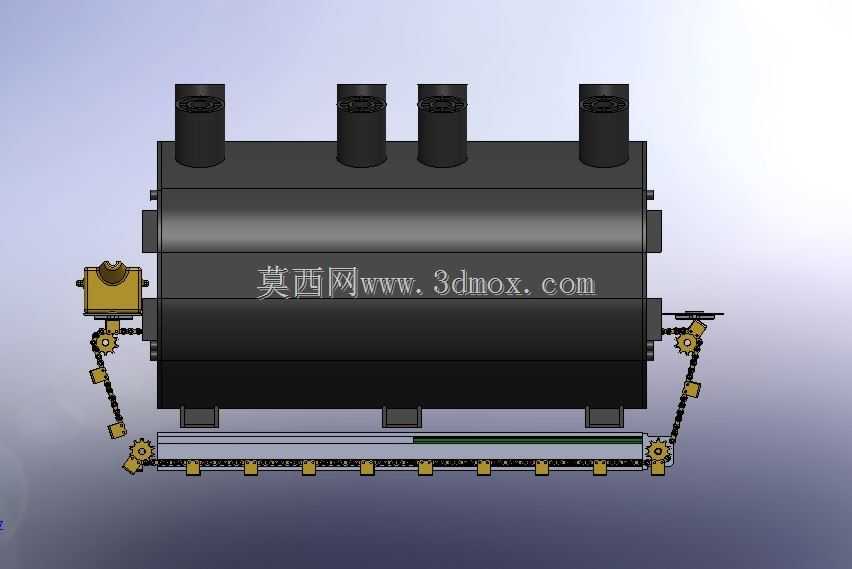

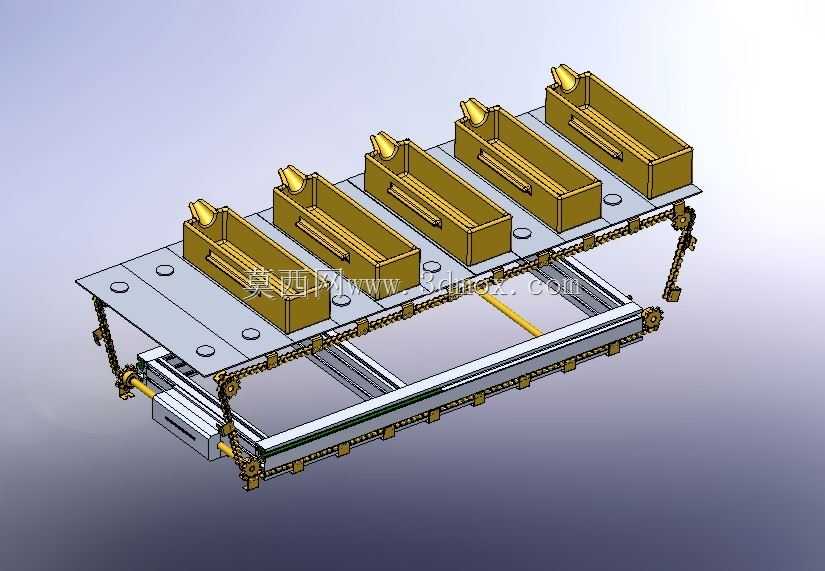

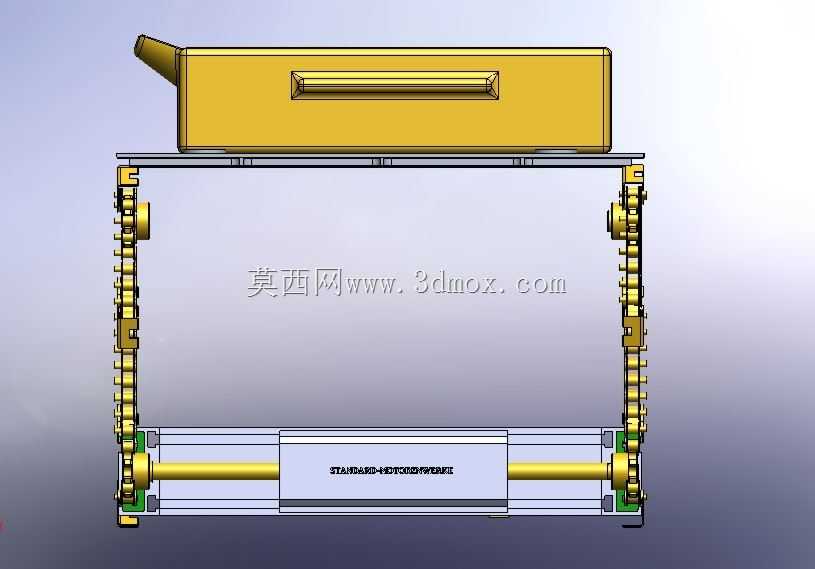

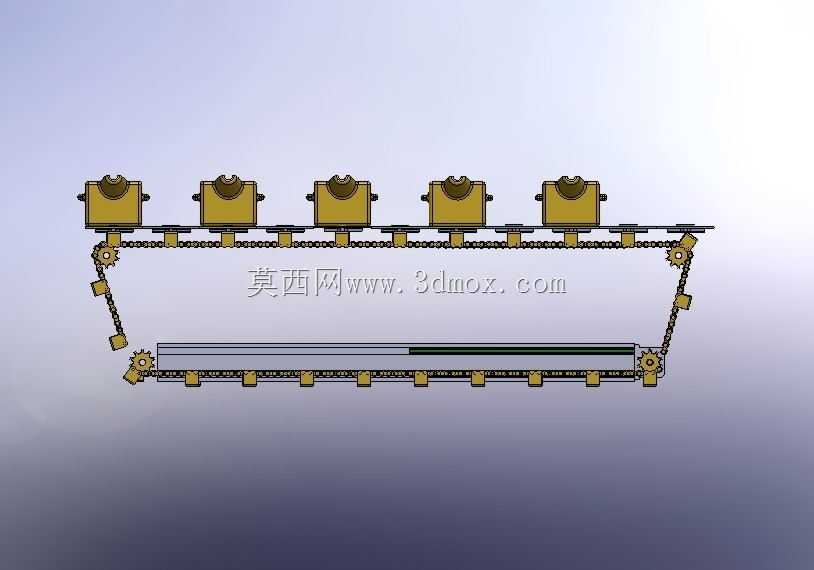

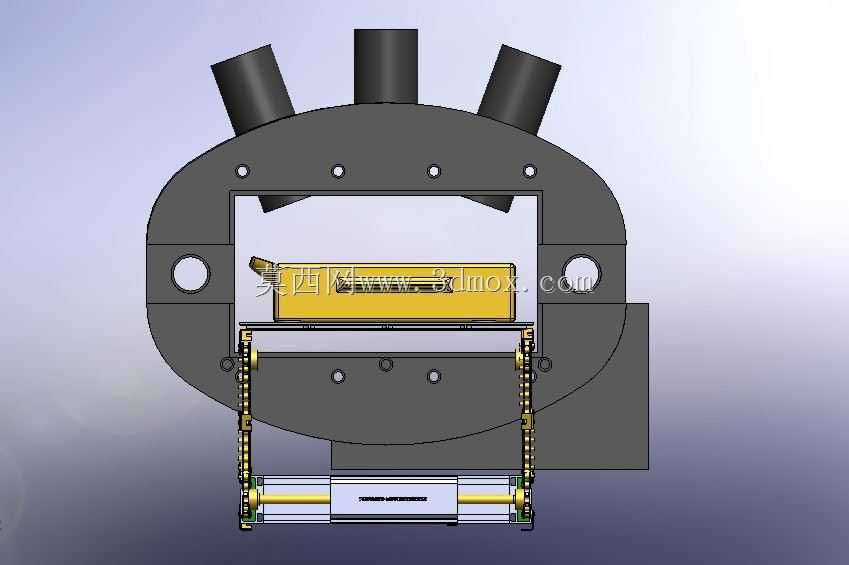

该结构面向需要连续通过式加热的工业现场，炉体采用卧式圆筒承压外壳，顶部布置多组接口，可用于热风导入、排气、测温元件或燃烧组件安装。内部以链板或网带作为工件承载通道，物料从一端进入，在受控温区内完成烘烤、固化、预热或干燥后由另一端送出，适合小件批量处理，也可作为矿山、冶金或表面处理线中自动连续加热炉的概念验证方案。圆筒形炉壳在相同壁厚下具有较好的刚度和热变形控制能力，外部支座将筒体抬离安装面，便于底部抽拉机构、张紧装置和维护托盘布置。前端开口处设置可滑移托板和链条牵引结构，说明设计中考虑了工件进出料时的导向、承接以及内部组件的检修抽出。顶部接口按阵列分布，有利于在炉长方向形成分段温区，配合气流分配件使热量更均匀，避免局部过热。从结构设计角度看，建模时需要优先锁定炉体中心线、输送面高度和支座安装面。输送链的运行平面决定工件有效通过高度，炉体内径则限制最大物料宽度；顶部接口的孔径、间距和伸出长度应与外接风管、燃烧器或传感器匹配，同时预留保温层厚度。前端抽拉托盘与链条连接位置要考虑热膨胀补偿，支座间距需避开现场基础梁和管线。若用于选型沟通，可把该模型作为炉体总体布局、接口位置和维护空间校核的三维依据：筒体长度对应有效加热区，开口高度对应工件通过边界，底部离地高度影响集污、散热和检修操作。整体方案延续了自动连续加热炉的思路，并在热风均匀性、内部清洁和水分离方面预留了扩展空间。
