气动工具配套便携反卷气管收纳装置

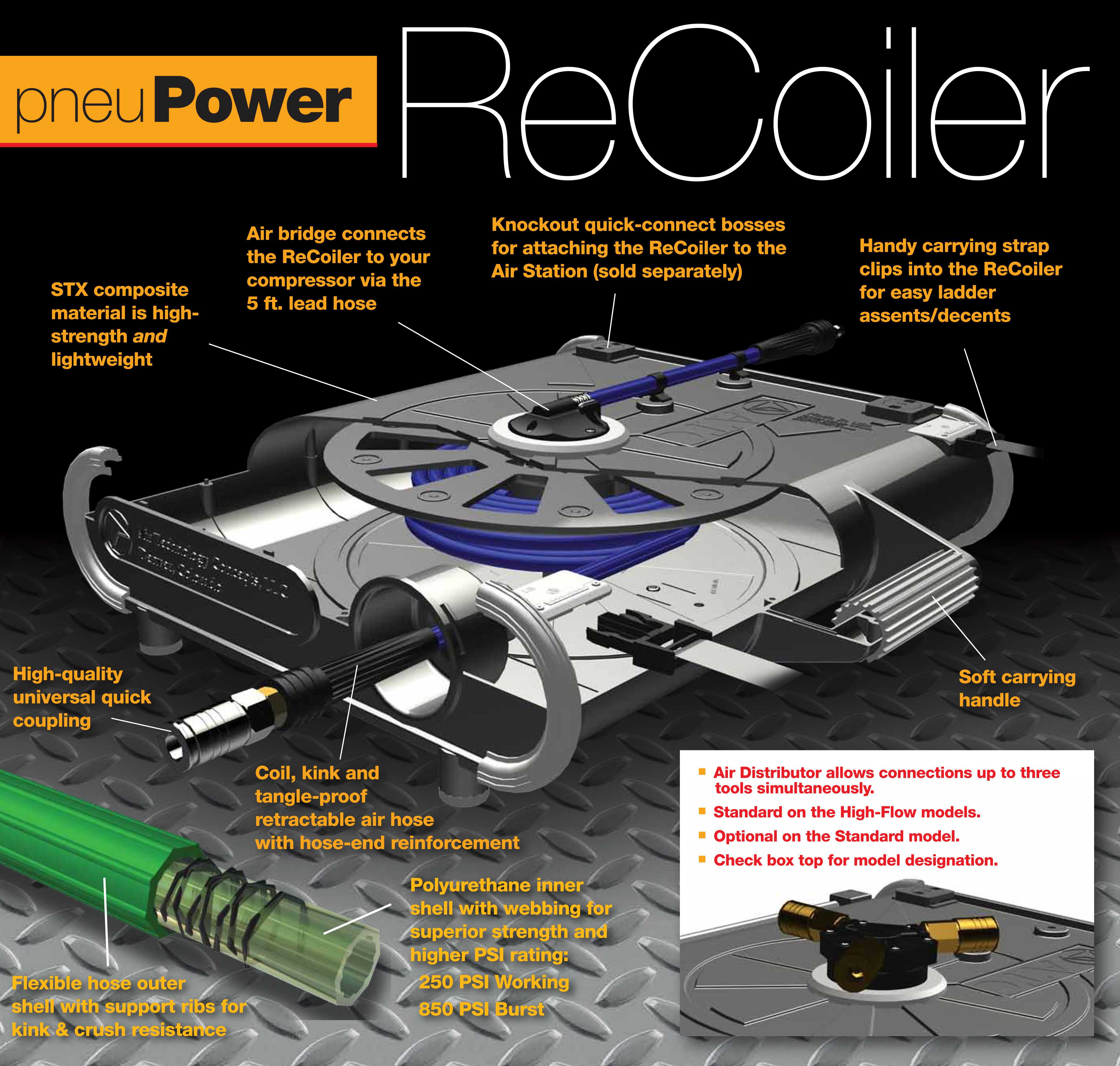

在汽修维保、家装施工、小型装配工位这类需要频繁移动气动工具的场景里，气源与工具之间的软管拖拽、打结、碾压破损一直是影响作业效率的常见问题，这款反卷式气管收纳装置正是针对这类痛点完成的结构设计。整套装置的核心功能是将100英尺长的聚氨酯空气软管规整收纳在壳体内，作业时可根据工位移动距离拉出对应长度的软管，无需拖拽整盘管线，作业结束后可通过内部回卷结构将软管自动收回壳内，避免管线散落在地面造成绊倒风险，也减少软管被工件、工具碾压的概率。从结构设计逻辑来看，壳体采用STX复合材料成型，在保证整体抗冲击强度的前提下控制了整机自重，方便操作人员在不同作业点之间转移携带。壳体顶部预留了快接凸台，可直接配套空压站的气源接口完成固定安装，也可通过自带的便携挂带挂在梯架、设备侧边，适配不同作业现场的放置需求。壳体侧面设置软质握持把手，单人即可完成搬移操作。气路连接端采用通用型快换接头，可匹配市面主流气动工具的进气接口，无需额外转换接头即可完成气路连通。内部软管采用三层复合结构，内层为聚氨酯材质保证气路密封与耐压性能，中间层加入编织增强网带提升管体抗拉伸、抗爆能力，外层为柔性耐磨材质并设置支撑肋，避免管体被尖锐物划伤，同时减少回卷过程中管体之间的摩擦损耗。装置内部的回卷结构经过排布优化，拉出过程中无卡滞，回卷时力度均匀，不会出现管体弯折导致气路堵死的问题。可选配的三通气源分配模块可同时接驳三台气动工具，满足多工位同时作业的供气需求，该模块采用大流量流道设计，不会因为分流造成气压损失，可同时满足风炮、吹尘枪、气动打磨机等不同耗气量工具的使用要求。整机外形采用扁平化轮廓设计，放置在地面时占用空间小，底部的防滑结构可避免作业过程中装置被拖拽移位，壳体边缘做了圆弧过渡处理，没有突出的尖锐棱角，搬移和使用过程中不会划伤操作人员或刮碰工件表面。
