一体化中空结构自行车车架结构设计

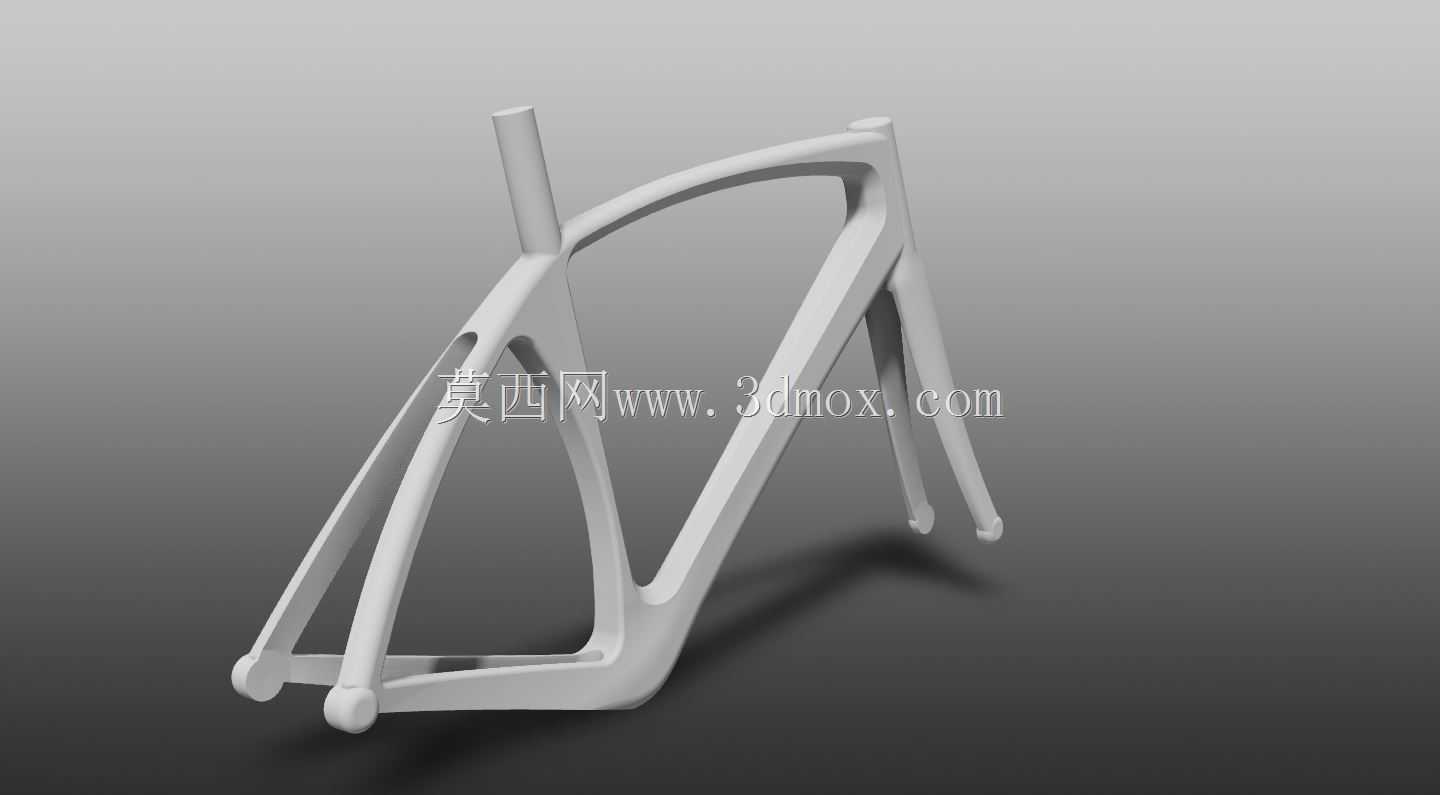

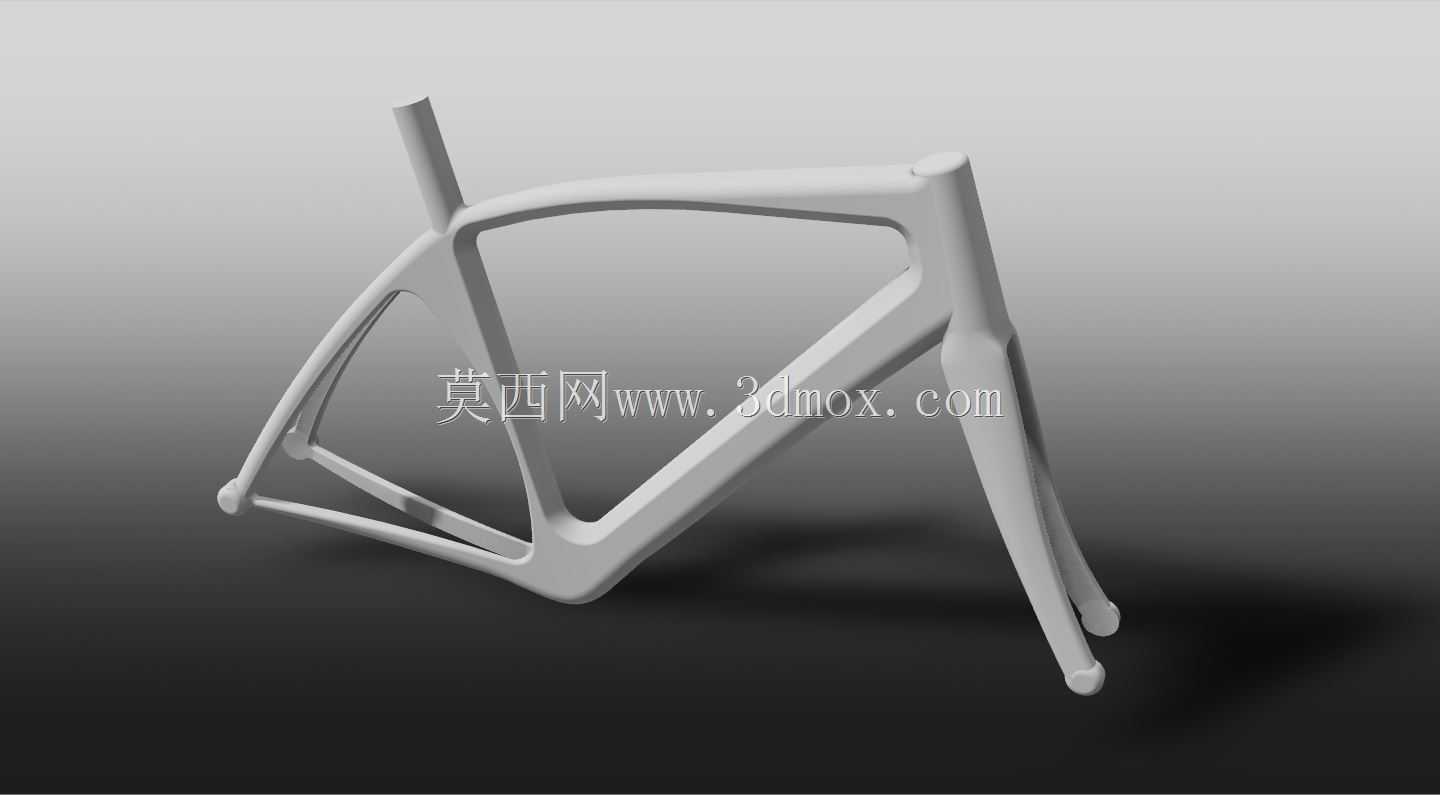

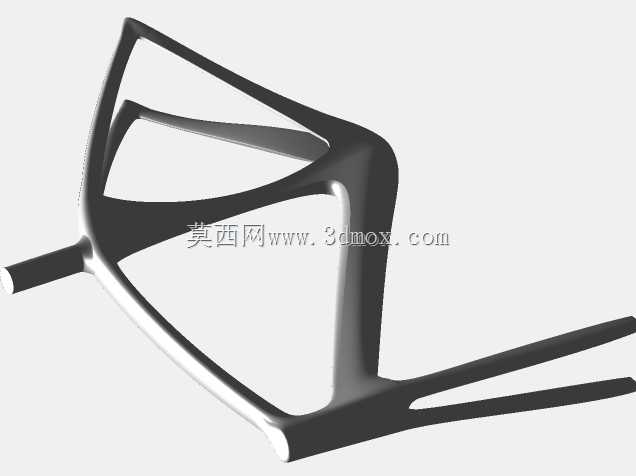

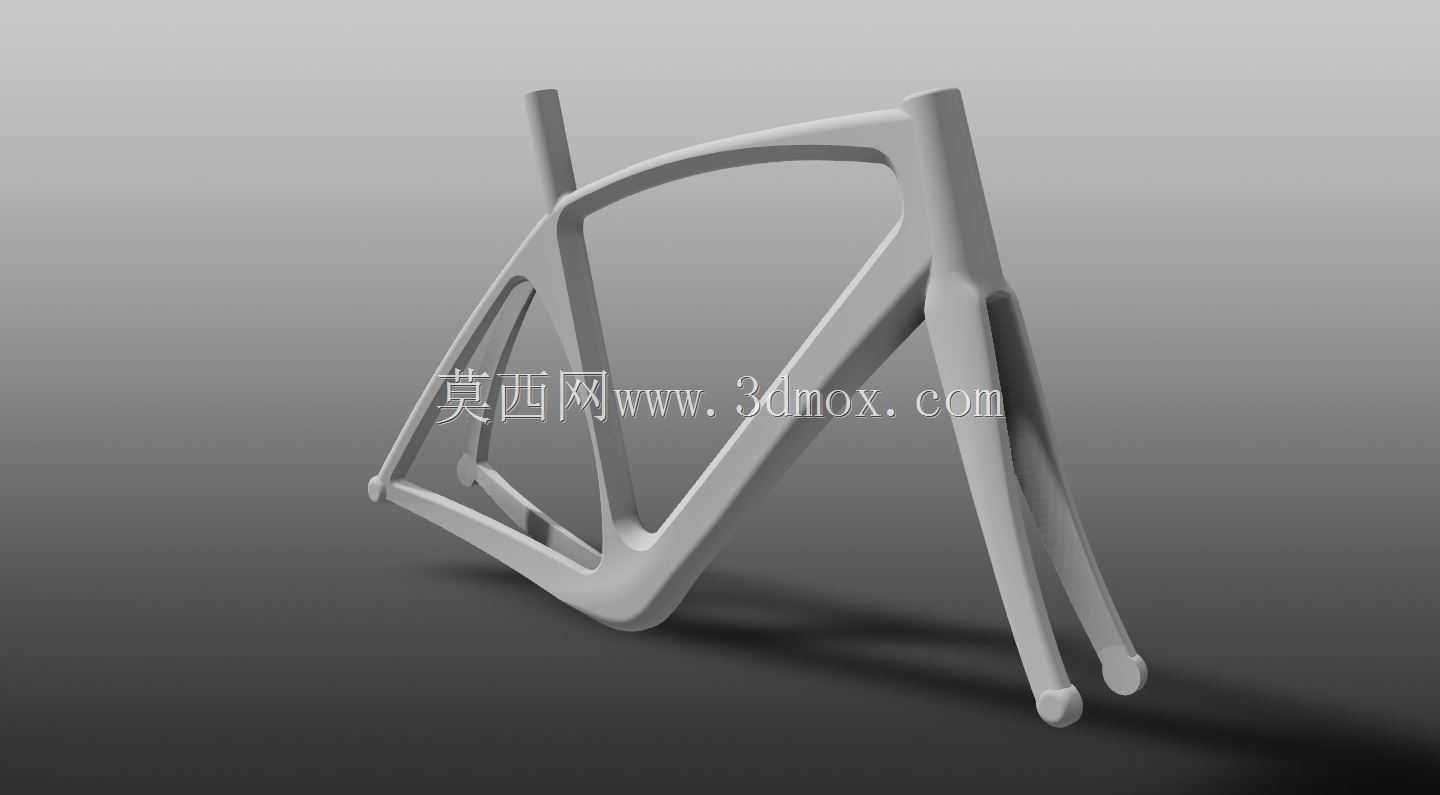

　　这款自行车车架采用一体化流线型中空结构设计，核心应用场景覆盖城市通勤代步、休闲骑行以及定制化单车改装领域，区别于传统管材拼接车架的结构逻辑，整体采用无焊缝一体成型的结构思路，从结构根源上规避了管材焊接位置的应力集中风险。从实际使用维度来看，车架作为自行车的核心承载基体，需要承接骑行者的体重载荷、路面颠簸带来的冲击载荷，以及骑行过程中转向、制动产生的交变力矩，这款车架的结构设计将上管、下管、后上叉、后下叉做了连续曲面过渡，没有传统车架的管材衔接拐点，载荷传递路径更加顺滑，不会在局部位置形成应力突变点，长期使用下的结构疲劳寿命相比拼接式车架有明显提升。设计过程中充分考虑了各部件的安装边界，头管位置预留标准前叉舵管安装孔径，

　　兼容主流规格的无牙碗组装配，坐管位置采用标准圆形安装腔体，适配市面绝大多数常规规格的坐管与坐管夹结构，后叉末端的开档尺寸符合通用公路车、死飞车型的后轮花鼓安装标准，不需要额外定制转接配件就可以完成轮组、传动、制动部件的装配，五通位置的结构做了局部加厚处理，预留标准中轴安装腔体，能够适配压入式或者螺纹式中轴组件，满足不同传动套件的安装需求。中空的框架内部腔体并非完全封闭的无效空间，设计阶段预留了内部走线的通孔，变速线、刹车线可以完全隐藏在车架腔体内部，既能够降低骑行过程中的风阻，也能避免线管外露带来的积灰、老化问题，同时腔体内部的中空结构在保证结构强度的前提下，大幅降低了车架整体重量，相比同强度的金属管材车架重量控制优势明显，

　　一体成型的曲面外表面没有多余的凸起结构，漆面附着效果更好，后期做个性化涂装的适配性更强。结构设计阶段针对不同位置的受力特性做了壁厚差异化分配，头管、五通、后叉爪钩这些载荷集中的位置壁厚做了加厚处理，上管、后上叉这些主要承受弯曲载荷的位置通过曲面造型提升截面惯性矩，不需要额外增加壁厚就可以达到足够的抗形变能力，在实际骑行测试场景中，高速过弯时车架的侧向形变量控制在合理区间，既不会因为刚度过高导致路面颠簸直接传递到骑行者身上，也不会因为刚度不足出现卸力、晃动感，兼顾了骑行的舒适性和踩踏传动效率。车架的整体几何角度偏向休闲骑行设定，头管角度、立管角度、前后轴距的参数匹配兼顾了低速骑行的稳定性和高速滑行的操控灵活性，适合城市铺装路面的日常使用场景，没有过度激进的竞技几何设定，对普通骑行者的适配度更高，不需要长时间适应就可以获得舒适的骑行姿态。
