多规格钻头收纳木盒结构设计

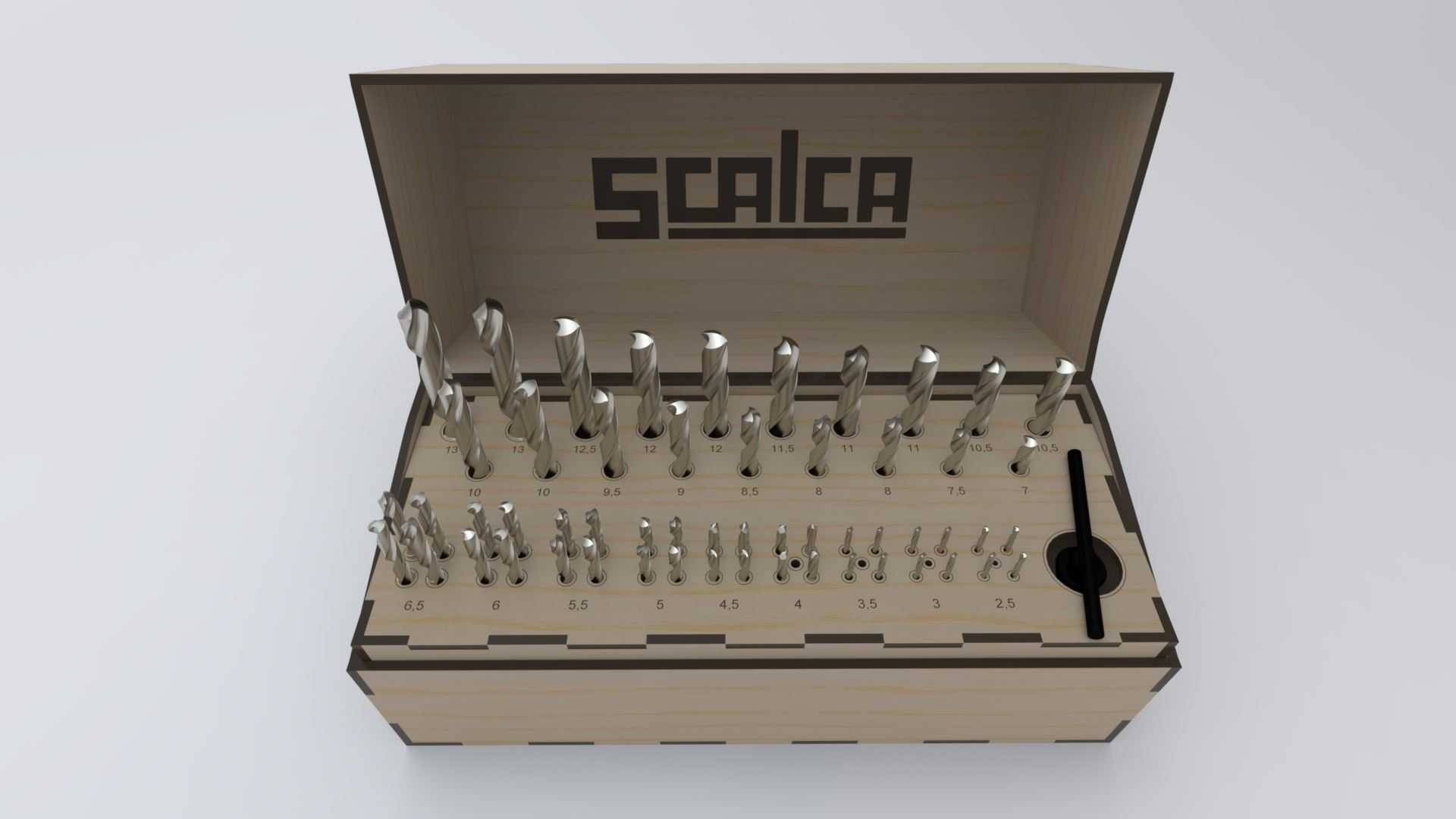

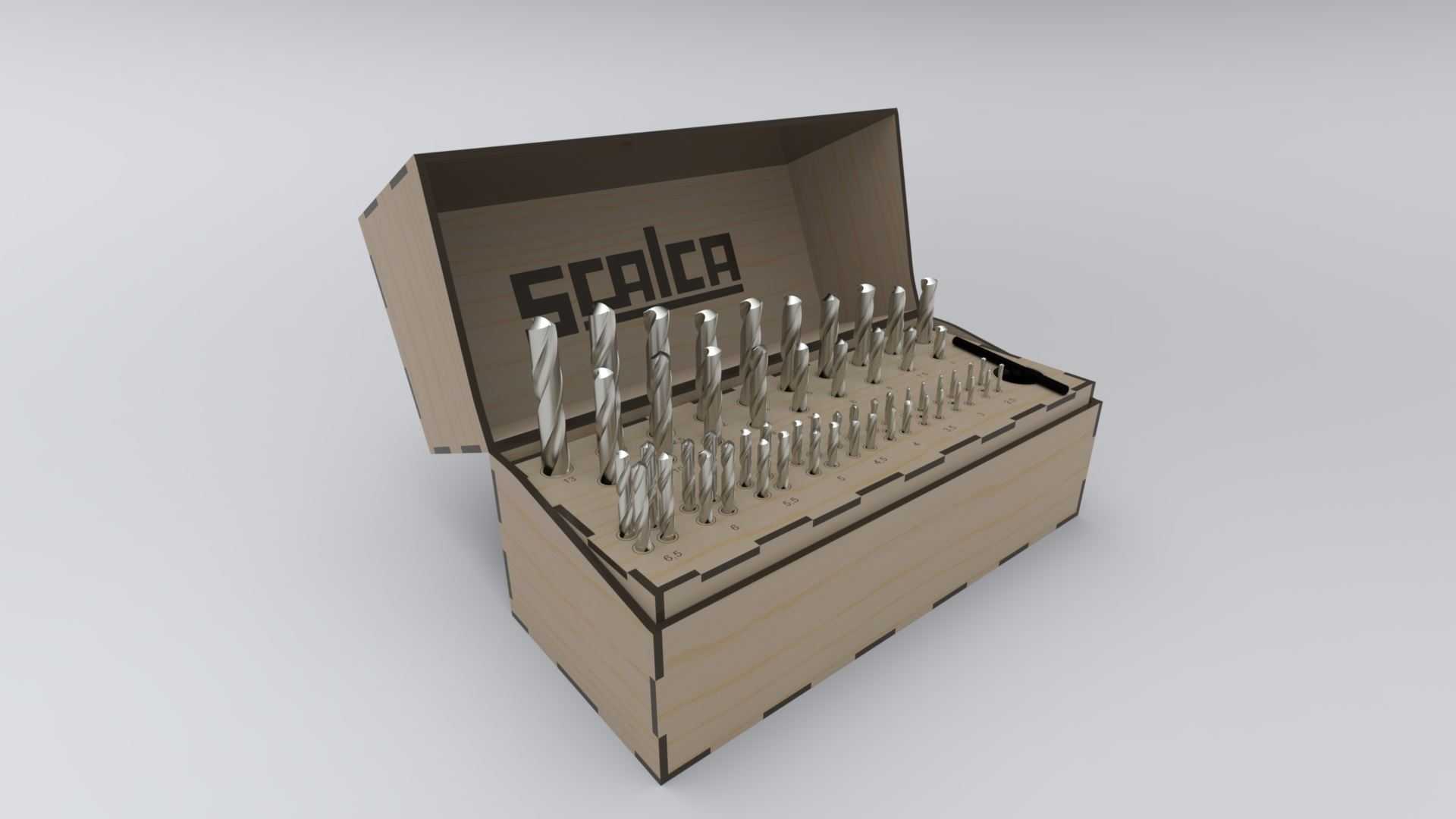

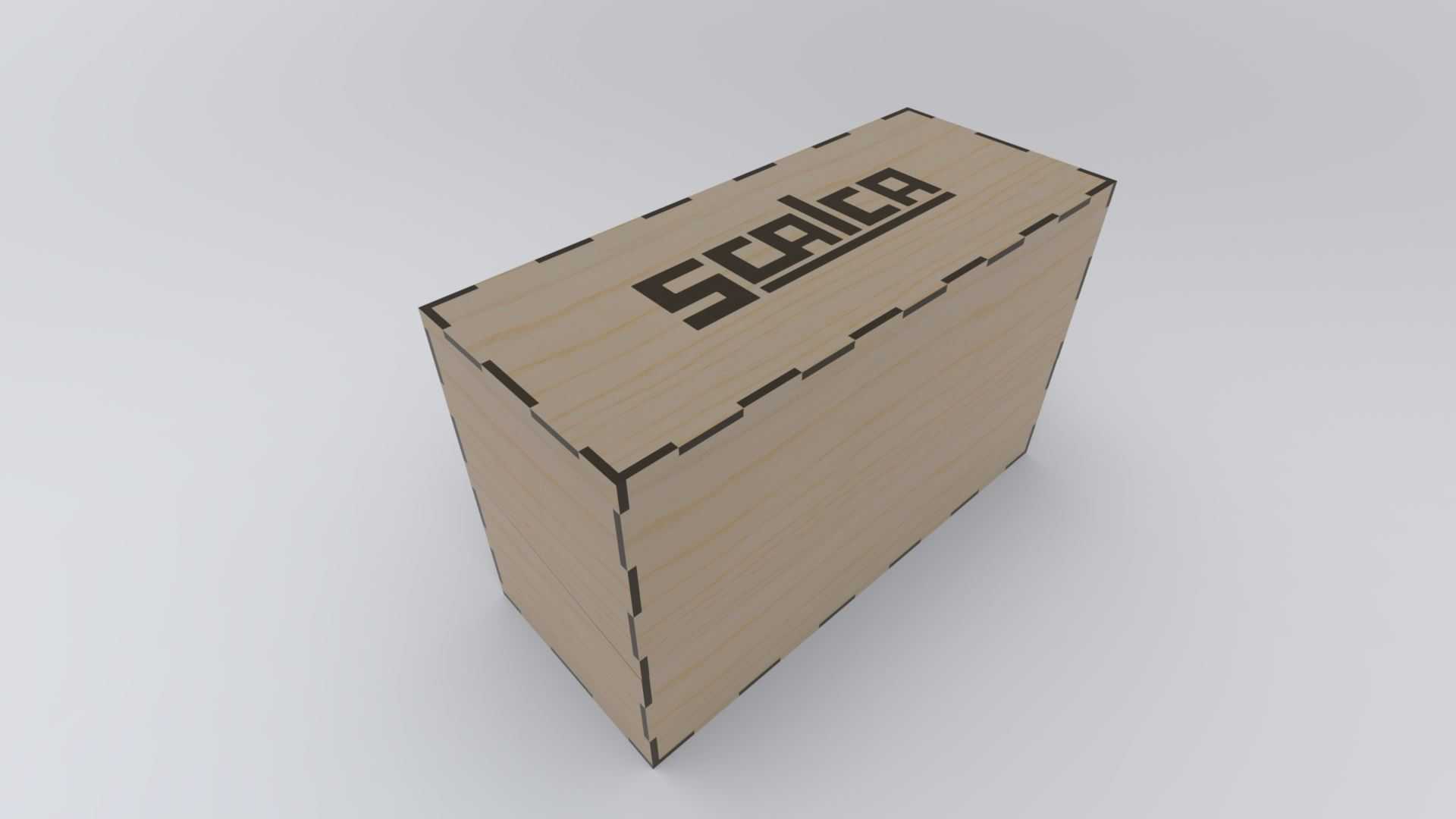

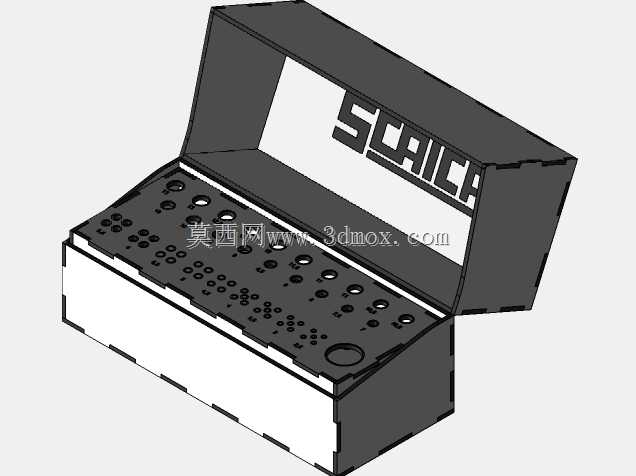

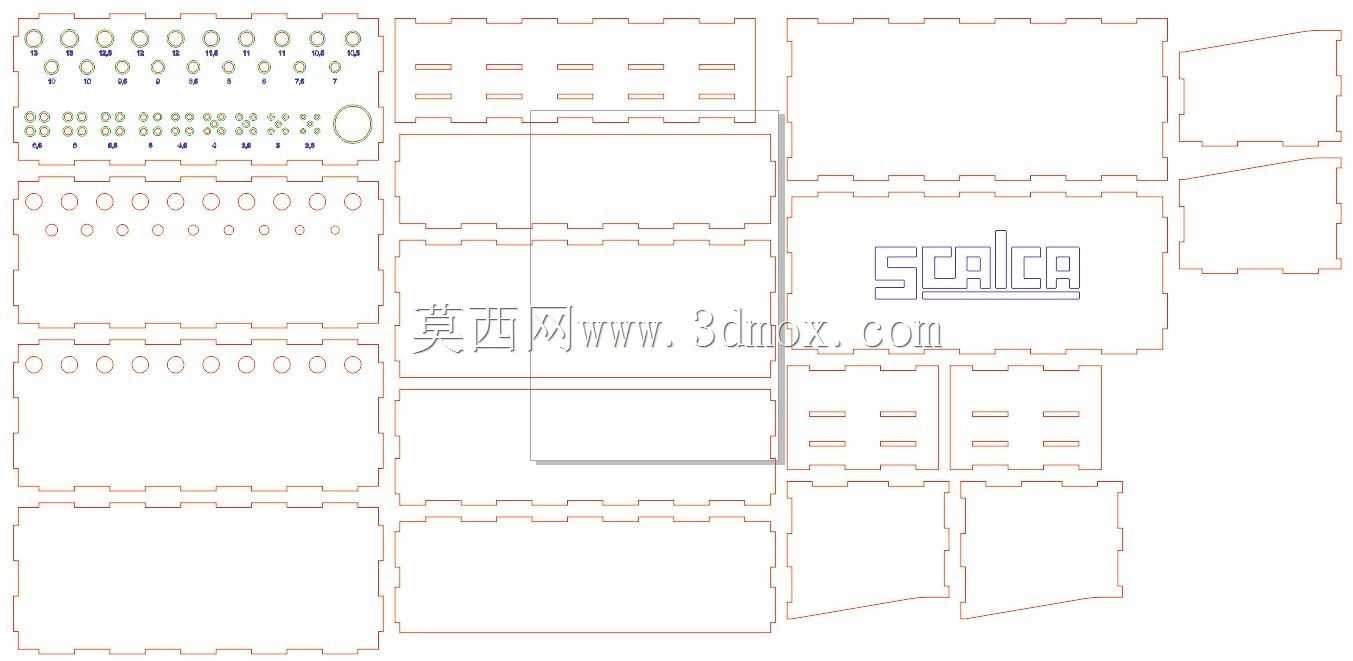

这套钻头收纳装置的核心定位，是解决机加工、维修工位上多规格钻头零散存放、拿取效率低、规格混淆的实际痛点。日常车间作业里，从2.5mm到13mm的直柄麻花钻覆盖了绝大多数薄板、型材、普通钢件的钻孔需求，以往这类钻头常随意堆放在工具柜抽屉中，不仅刃口容易磕碰崩损，挑选对应规格时还要反复比对，浪费大量辅助作业时间。这款收纳盒采用翻盖式木质结构，盒体内部根据钻头直径梯度排布对应定位孔位，每支钻头垂直插放，柄部落入孔内固定，刃口朝上完全外露，操作人员站在工位旁俯身就能快速识别直径刻度，取放动作无需翻找，单支取放耗时可压缩至一秒以内。从结构设计逻辑来看，盒体采用拼接式木板组装，边缘做了定位槽咬合，不需要额外金属连接件就能保证整体刚性，日常放置在工作台面上不会轻易晃散。翻盖开启后可以完全靠自身角度停驻，不会因为工位振动自行闭合碰伤钻头刃口，也不会遮挡操作人员取放工具的视线。内部孔位的排布遵循直径递增的线性规律，小直径钻头集中在一侧，大直径钻头依次向另一侧排列，相邻孔位预留了足够的手指操作间隙，即使戴劳保手套也能轻松捏住钻身取出，不会出现相邻钻头互相卡位的情况。从安装边界与外形尺寸考量，盒体整体占地面积控制在普通工作台的空余角落范围内，不需要额外改造工位，也不需要在台面上钻孔固定，直接平放即可使用。盒体高度适配最长款13mm钻头的插放深度，钻头插入后不会出现底部顶死、刃口高出盒盖导致闭合刮蹭的问题，闭合状态下所有钻头都被完全封闭在盒内，搬运转移时不会掉出，也能阻挡车间内的切削液、粉尘附着在钻身表面，减少钻头锈蚀的概率。在实际应用场景中，这套装置既可以放在普通钳工台作为日常钻孔作业的配套工装，也能放置在维修班组的流动工具柜中，配合手电钻、台钻完成现场修配作业。木质结构相比传统塑料收纳盒抗冲击性更强，偶尔被工具磕碰也不会出现开裂碎边的问题，长期使用过程中如果个别孔位出现磨损，还可以通过局部替换木板完成维护，整体使用寿命远高于普通注塑类钻头收纳盒。孔位的深度设计也经过权衡，既保证钻头插放后不会倾倒，又不会因为孔深过大导致钻头取出时卡滞，钻身与孔壁之间预留了微小间隙，即使钻身沾有少量切屑也能顺畅插入，不会出现卡紧无法拔出的情况。翻盖内侧还预留了标识区域，可以标注对应孔位的钻头直径，新入职操作人员也能快速对应规格，减少错用钻头导致的工件报废问题。
