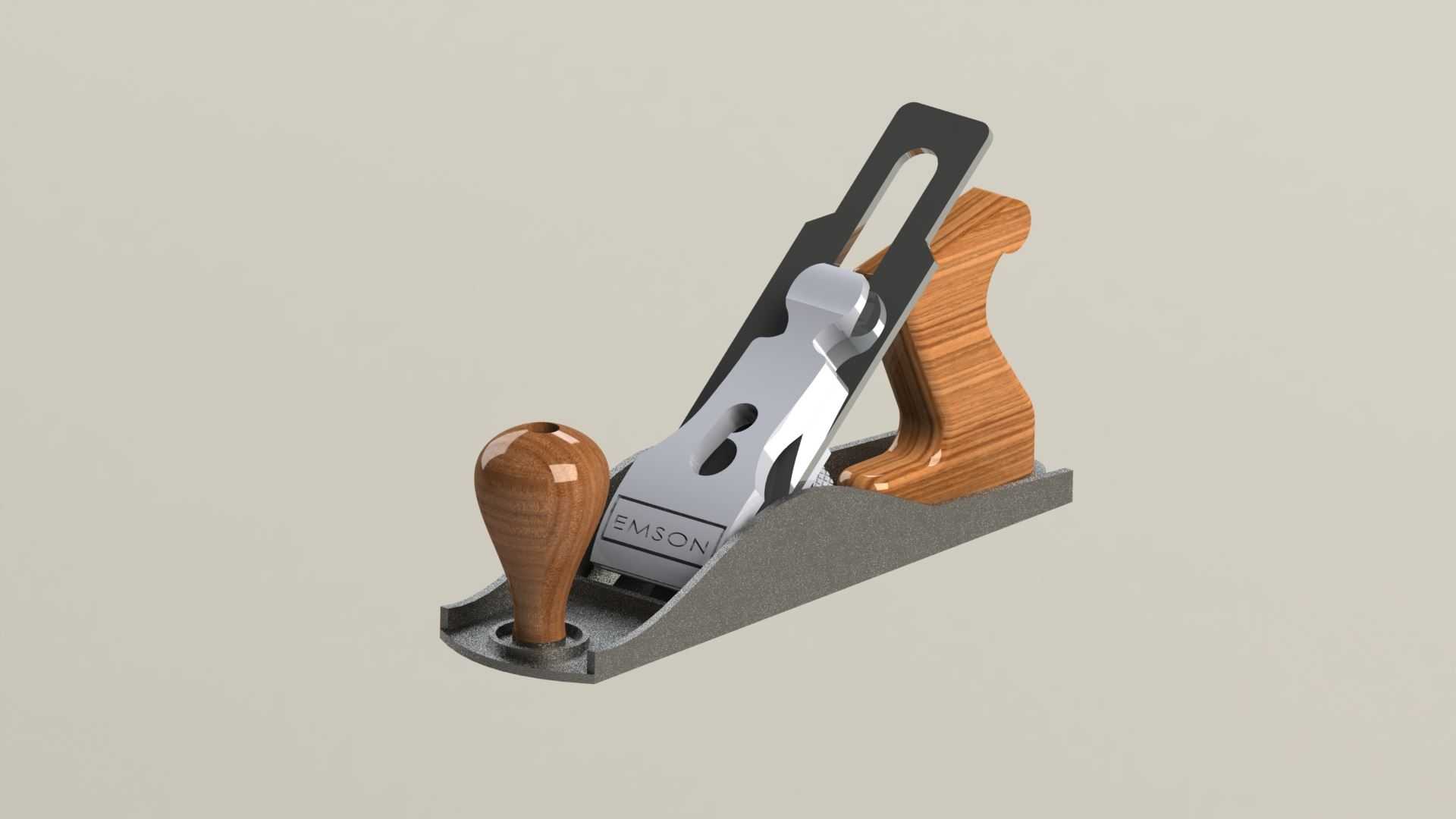

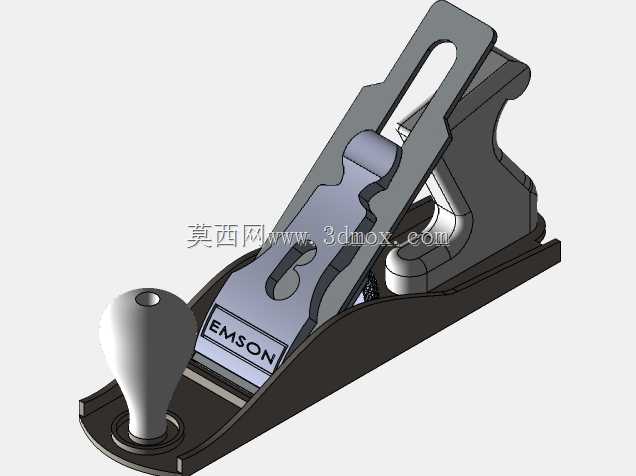

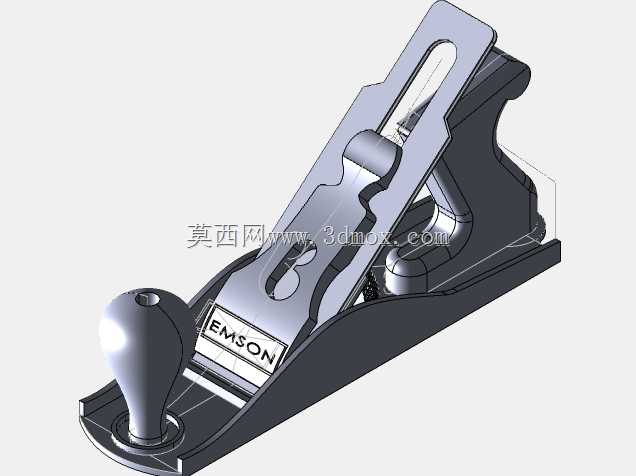

手工木工平刨床块平面结构设计

该款手推木工平刨的结构设计，核心围绕实木加工场景下的小范围平面修整需求展开，在家具厂备料工序、家装现场木作微调、木工实训工位以及手工木器作坊中都有明确的使用定位。不同于工业级高速压刨设备，这类手动块平面刨不需要外接动力，操作时握持部位的受力传递路径经过反复调整：前侧木质旋钮负责控制刨身进料方向的下压配重，后侧贴合掌心弧度的木质推把可将掌部推力均匀传导至刨身金属基座，避免长时间操作出现局部应力集中导致的握持疲劳。

从功能结构拆分来看，刨身采用灰铸铁材质的基座作为整个工具的基准承托面，底面经过精磨后平面度公差可控制在0.02mm每百米范围内，这一精度直接决定了加工后木料表面的平面度表现。刨刀组件通过楔形压铁与调节螺杆实现固定与伸出量微调，刀刃露出刨底的尺寸可根据单次刨削量调整，粗加工时可将伸出量调至0.3mm至0.5mm实现快速去料，精修时则控制在0.1mm以内获得光洁的刨切面。刨身侧面开设的长槽用于排出刨花，槽道的倾斜角度经过匹配，可让连续卷曲的木刨花顺畅向外导出，不会在刨身内部堆积卡滞，影响进料顺畅度。

设计过程中首先要确定的是刨底基准面的长宽边界，该款平刨的刨底长度覆盖200mm至250mm区间，宽度控制在50mm至60mm，这一尺寸边界刚好适配常见硬木方料的局部找平作业，既不会因刨身过短导致加工面出现波浪形起伏，也不会因刨身过长增加不必要的操作负重。前后木质握持件与金属基座的连接采用嵌入式螺柱固定，安装时需保证握持件的安装孔位与基座上的预埋螺柱同轴度偏差不超过0.1mm，避免装配后出现晃动间隙。刨刀的安装角度设定为45度，这一角度是兼顾软木与硬木切削表现的通用取值，角度过大容易导致刨削时呛茬，角度过小则会让切削阻力明显上升。

在实际结构校验环节，需要重点验证刨刀夹紧机构的自锁可靠性，当楔形压铁锁紧后，即便承受反复的刨削冲击载荷，刨刀也不能出现位移退刀的情况。同时金属基座的壁厚要兼顾刚性与整体重量，壁厚过薄会在长期受力后出现基准面变形，壁厚过大则会让操作负重超出手工握持的合理范围。整个装配体的所有配合面都需要在建模阶段完成干涉检查，确保刨刀调节、压铁锁紧、刨花导出的所有运动路径不存在结构冲突，拿到模型后可直接进入工程图导出与加工工艺编排环节。
