行星式混合搅拌设备结构设计

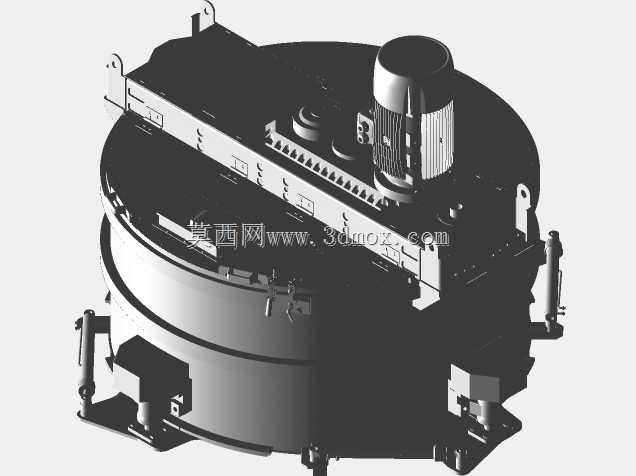

该设备为立式行星混合搅拌装置，整体采用圆形罐体承载结构，顶部集成驱动单元与传动组件，罐体周边布置支撑、定位及辅助执行部件，适用于粉体、颗粒及粘稠物料的均匀混合作业，在建材、化工、耐火材料等行业的配料工序中较为常见。从结构布局来看，罐体为主要物料容纳空间，顶部平台承载电机与行星减速机构，动力经传动系统传递至搅拌构件，使搅拌部件在公转的同时实现自转，能够覆盖罐内不同径向区域，减少搅拌死角，提升物料混合的均匀度。罐体侧面设置的支撑立柱与底部支脚共同构成安装承载体系，支脚带定位连接结构，可与车间基础或配套机架固定，保证设备运行时的稳定性。顶部平台边缘布置有吊装耳板，便于设备整体转运与就位安装，平台表面预留的安装位可适配检修护栏、附属管线等配套部件。驱动电机采用立式安装方式，与传动组件直连或通过联轴器衔接，减少动力传递路径中的损耗；传动箱体内部集成行星轮系，可在较低输出转速下获得较大扭矩，适配高粘度物料搅拌时的负载需求。罐体下部设置的卸料机构可实现混合完成后物料的快速排出，侧面的附属组件可配合完成料位检测、清理维护等操作。在安装边界方面，设备整体占地以罐体直径为基准，顶部驱动单元高出罐体平台，周边需预留检修通道与操作空间，底部支脚的安装孔位需与基础预埋尺寸匹配，外接动力管线可从设备侧部或顶部接入。设计过程中需重点关注罐体的容积利用率、搅拌轨迹与罐壁的间隙控制，既要避免物料在罐壁粘结残留，也要保证搅拌构件运行时不与罐体发生干涉；支撑结构需承受满载物料时的垂直载荷与搅拌过程中的交变载荷，焊接节点与连接螺栓需满足强度与刚度要求。针对不同物料特性，搅拌构件的形式可进行调整，以适配剪切、对流、扩散等不同混合机理的需求；罐体可根据工况选择耐磨衬层或防腐处理，延长设备在恶劣工况下的使用寿命。整体结构集成度较高，各功能部件围绕罐体中心布置，既保证了传动效率，也压缩了设备整体占地，便于在现有生产线中进行布局替换。
