混凝土搅拌车滚筒及附属结构设计

该模型围绕混凝土运输过程中的核心工作装置展开，完整呈现了搅拌筒、支撑机架、进料卸料机构及尾部附属部件的空间关系。搅拌筒采用前高后低的倾斜布置，前端通过环形滚圈与机架上的托轮形成支承，后端连接驱动连接区域，整体重心落在车架纵梁附近，便于在车辆底盘上进行安装定位。

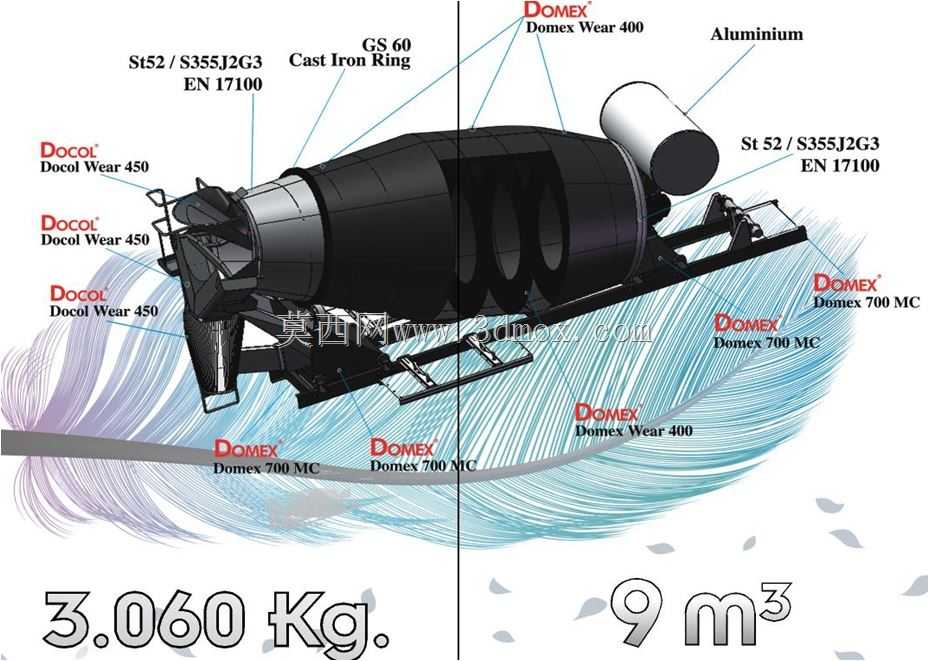

从实际工况看，这类装置主要用于商品混凝土从搅拌站到施工现场的短途运输。车辆行驶过程中，罐体以低速持续转动，使筒内叶片对混凝土产生提升、翻动和轴向推送作用，避免骨料沉降、离析或初凝。进料时，物料从后部料斗进入筒内；卸料时则通过反向旋转，借助螺旋叶片将混凝土向外导出。模型中筒体外部的不同区域标注，对应磨损程度较高的部位，设计时通常在这些位置选用高强度耐磨钢板，以抵抗骨料冲刷和长期摩擦。

结构设计上，筒体不是简单等厚圆筒，而是由锥段、圆柱段和变截面段组合而成。内部螺旋叶片的导程、角度和分段形式直接决定搅拌与卸料效率。叶片过陡会增加驱动阻力，过缓则排料速度不足；在靠近出料口的位置，叶片还需兼顾引导料流和减少残留的作用。机架部分并非孤立存在，它需要与底盘大梁、减震垫、支撑托轮及检修平台协同布置，因此模型中预留的连接面、支撑跨距和尾部操作空间，对后续整车匹配具有直接参考价值。

外形边界方面，罐体最大外径、前后悬伸长度和顶部进料口高度共同决定车辆通过性。筒后伸出的卸料槽和操作机构会影响离去角，前端封头附近的检修空间则关系到日常维护。进行三维建模时，需要重点控制滚圈圆度、托轮接触角、筒体倾角以及机架安装孔位的一致性，否则在实际运转中容易出现滚圈偏磨、局部振动或密封干涉。该模型把材料分区、筒体容积量级和支撑关系同时表达出来，适合用于搅拌车上装结构校核、耐磨方案对比以及输送叶片布置分析。
