工厂备料工段工艺布局成套装置

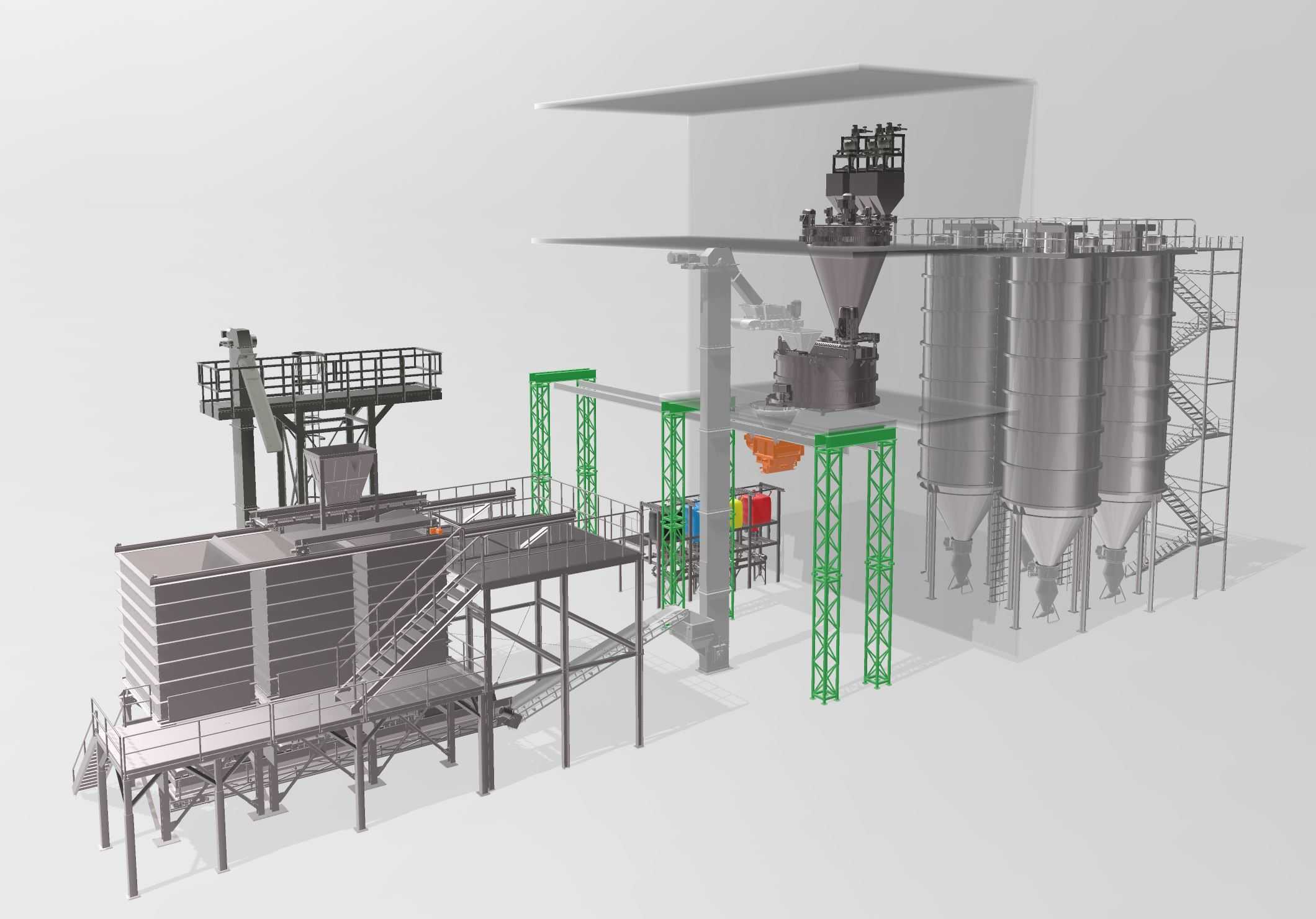

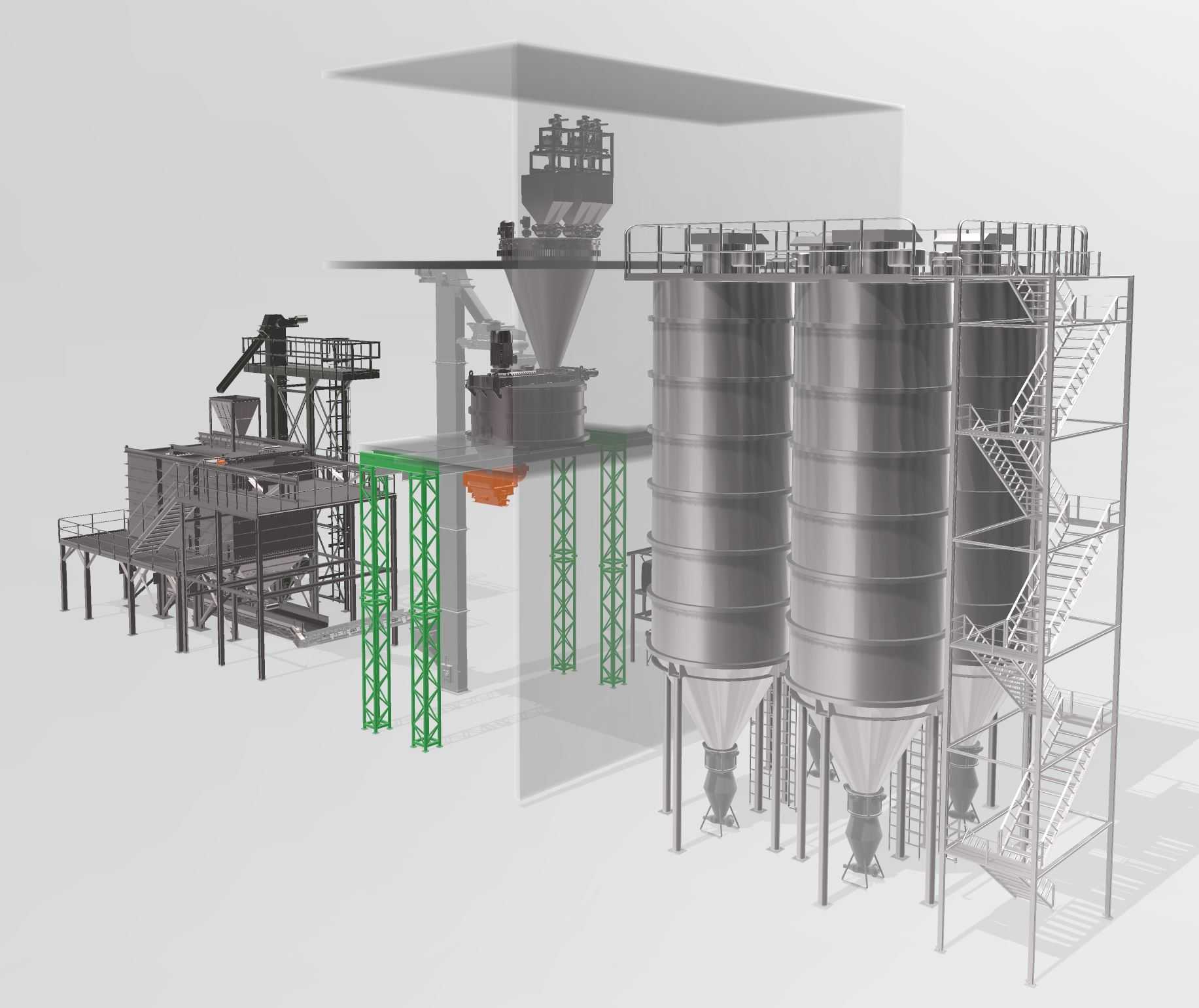

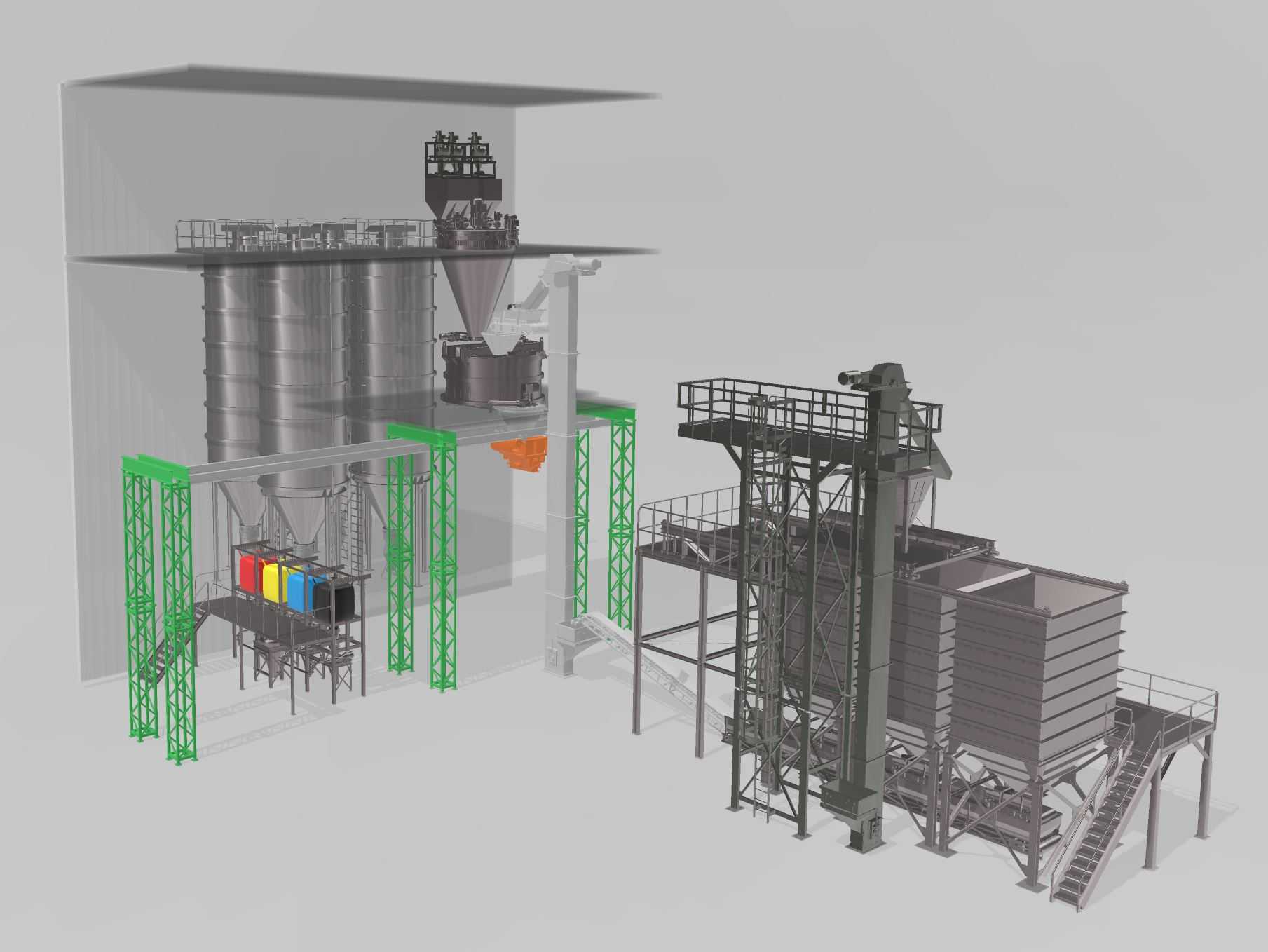

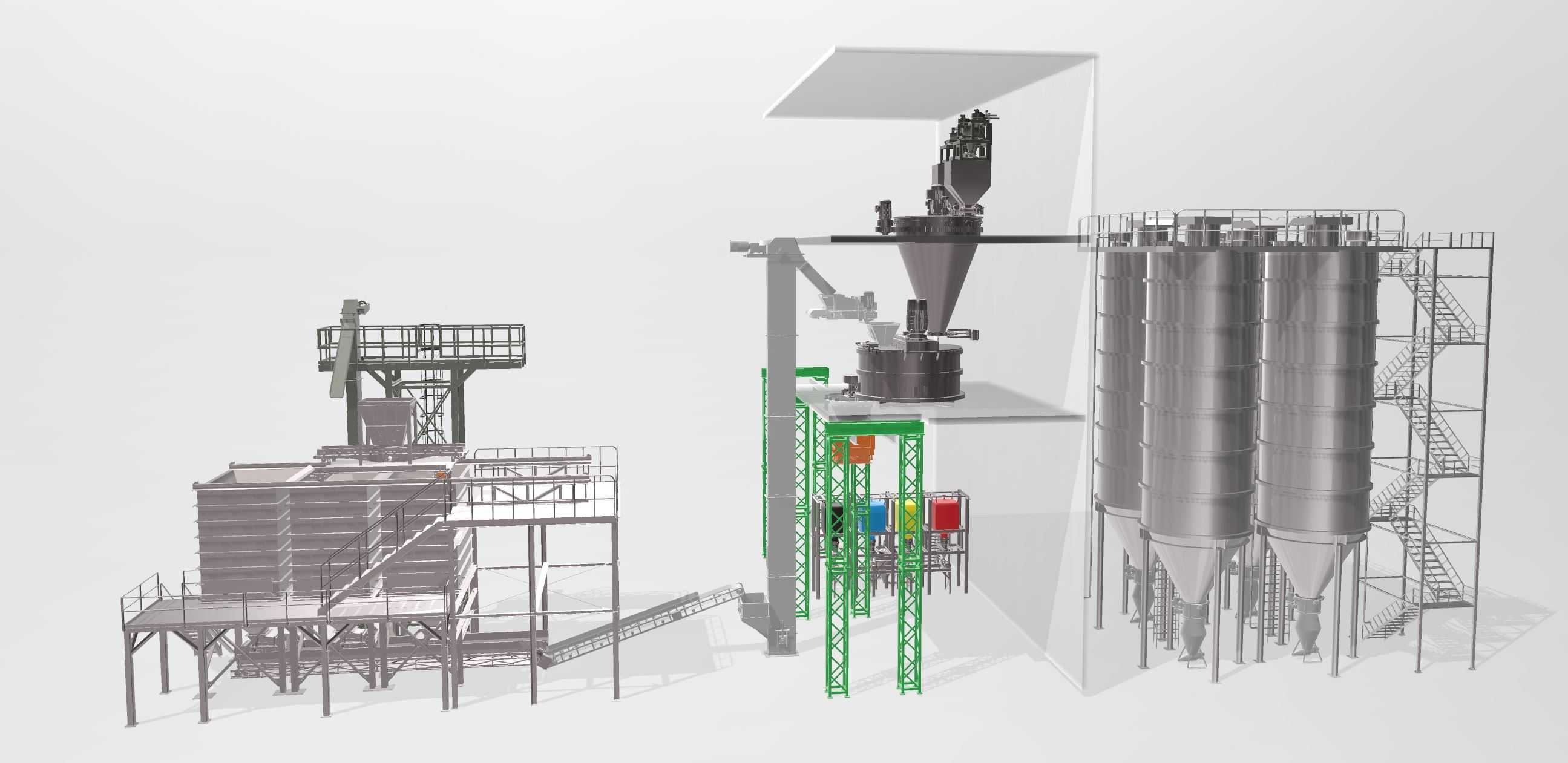

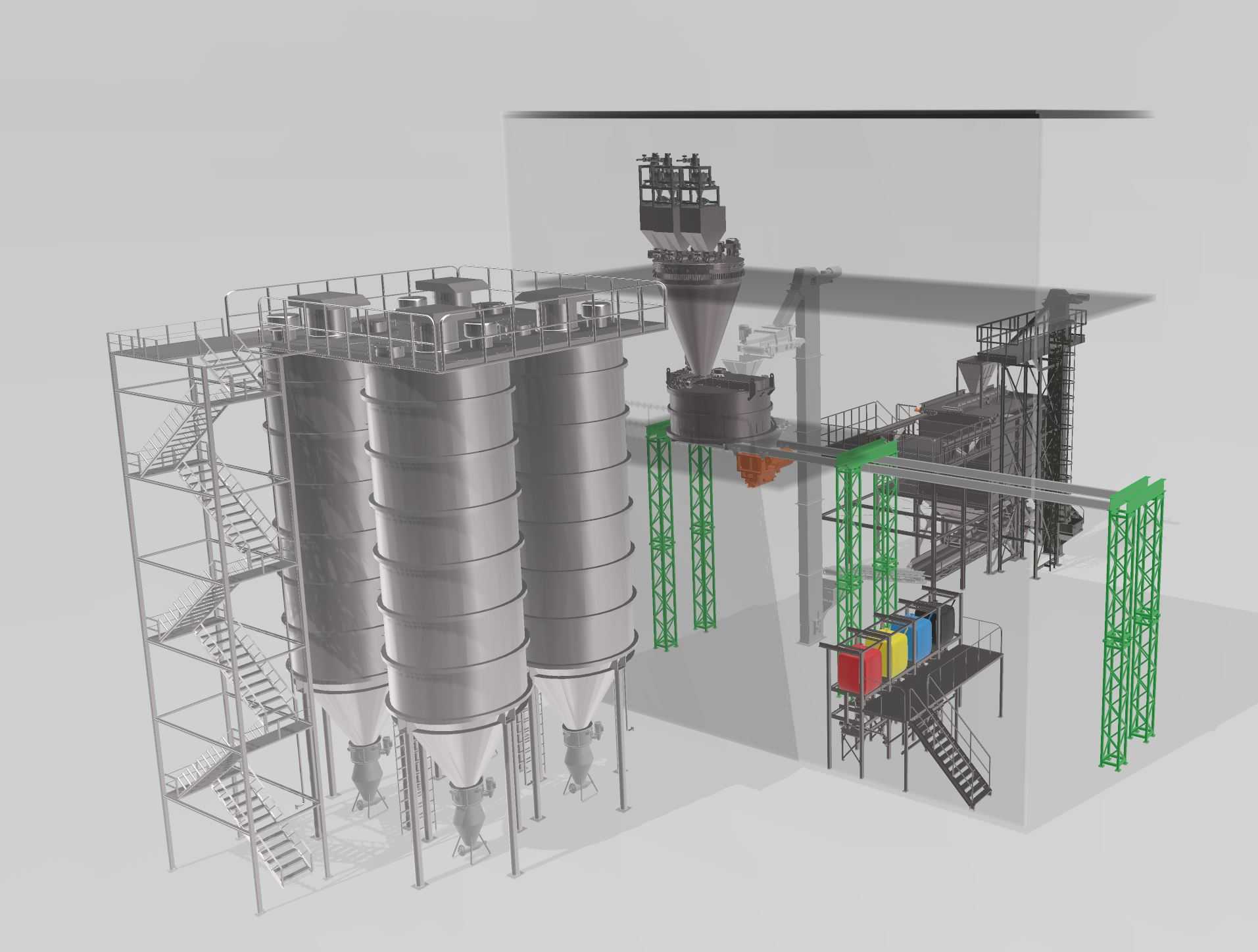

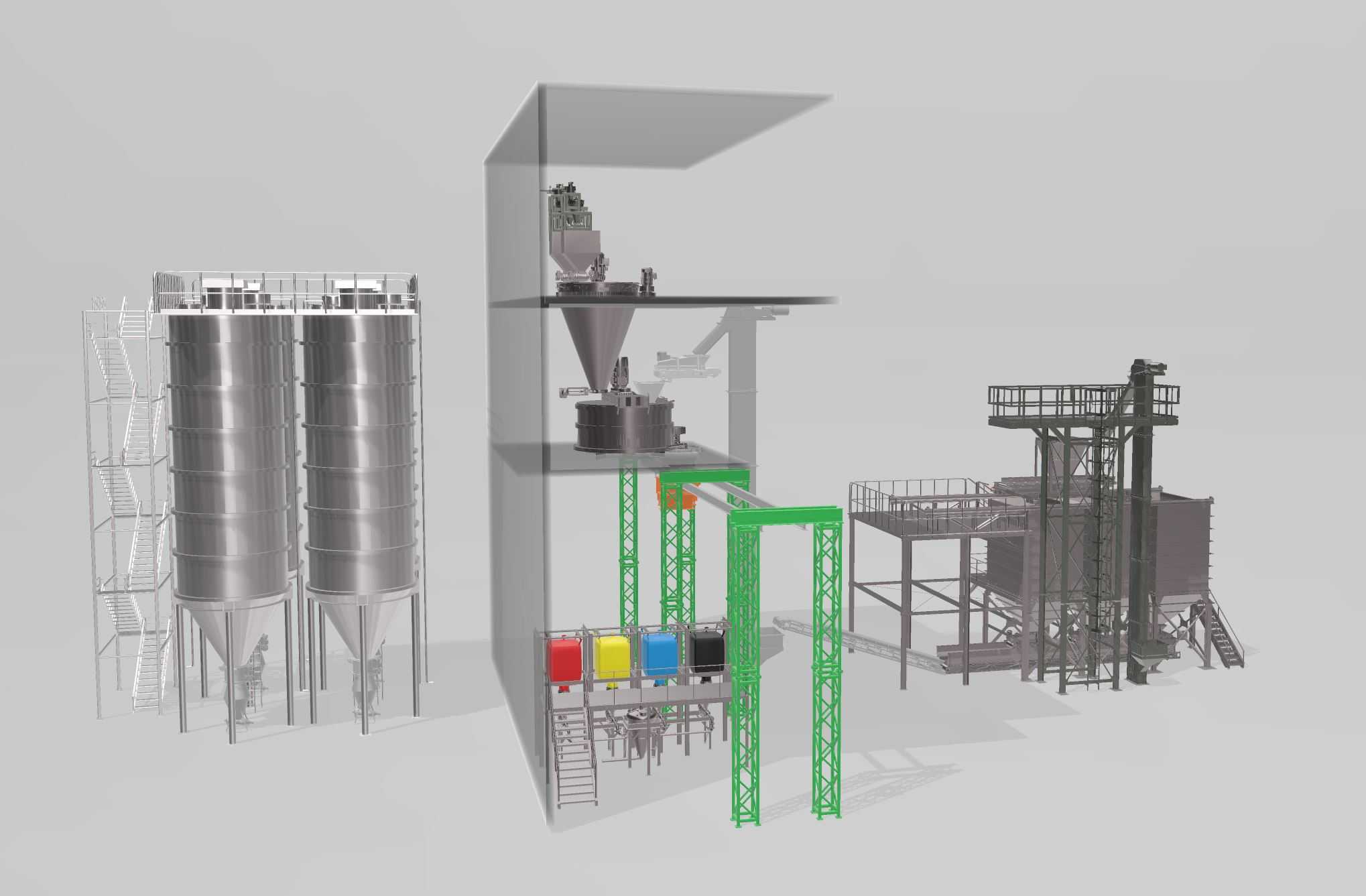

该套装置面向工厂备料工段的连续化生产需求，把原料暂存、计量给料、提升输送、操作维护和检修通道整合在同一工艺界面内，适合粉体、颗粒料及散状辅料的集中预处理场景。现场布置时，多台立式锥底料仓沿一侧成列设置，仓体直段承担稳定料压和缓存作用，锥斗段控制物料下滑角度，减少架桥、积料和偏析风险；仓顶设置检修平台与护栏，仓侧外爬梯连接各层通道，便于人员完成料位检查、阀件维护和内部清理。另一侧为多层钢结构操作平台，平台梁、柱和斜撑按设备荷载、检修活载及管道走向统一排布，台面预留设备安装孔、溜管穿孔和落料位置，使上层投料、中间计量与下层出料能够形成顺畅的竖向流程。中间区域布置旋风分离、称重或缓存类设备，进料口与上方卸料装置对接，出料口通过溜槽、阀门或输送设备接入下游工序；设备支架采用型钢组合，立柱间距兼顾操作净空和设备拆装边界，斜撑位置避开人孔、操作门和检修拉手。输送栈桥从平台侧向延伸，承担工段之间的物料转运，其倾角、宽度和支腿落点需要结合厂区道路、管线桥架及吊装空间确定。从建模角度看，整体结构按真实安装关系拆分：仓体壁厚、加强筋、裙座、爬梯踏步、平台格栅、栏杆扶手、设备法兰和支腿底板均保留可识别特征，方便在总装中检查碰撞、核对净高并生成安装示意。布局上把重载料仓区与人员操作区适度分离，既保证物料依靠重力短路径流动，也为叉车通行、吨袋投料和设备吊装留出通道。各层平台之间的高差依据设备接口和人体操作高度确定，阀门、观察口和检修位集中在可到达侧，减少日常巡检绕行。料仓群与钢架平台并非孤立摆放，而是通过输送廊道、管道支架和电缆桥架形成完整工段边界，可用于前期方案评审、厂房占位分析、钢结构提资和设备选型沟通。
