五十吨容量立式水泥储料筒仓结构

该筒仓主要服务于散装水泥的中转与暂存，常见于商混站、预制构件厂、干粉砂浆生产线以及中小型工程现场。粉料由罐车气力输送入仓，仓顶设置除尘与料位检测接口，仓底通过锥斗收口后接入螺旋输送机或闸门，实现定量卸料。由于水泥具有休止角限制，下部锥段角度必须保证物料依靠自重顺畅下滑，避免起拱和残留；对于易受潮粉料，还需在仓体布置气化板或破拱装置接口。

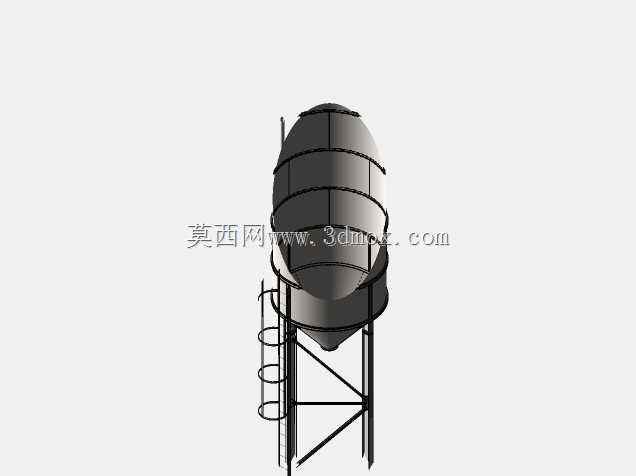

整体采用立式圆筒加圆锥斗的形式，上部筒体提供主要储料容积，下部锥斗完成集流和出料。仓壁由多圈钢板卷制或分片拼接，外部设置环向加劲肋以抵抗储料侧压力和负压，竖向加劲则把荷载传递至下部支架。支架采用型钢桁架结构，四根立柱通过斜撑和横撑形成稳定空间框架，既承担仓体自重与物料重量，也保留下方出料设备的安装和维护空间。爬梯沿支架外侧布置，通往仓顶检修平台，平台边缘需预留护栏和安全通道。

设计时先按五十吨水泥储量折算所需容积，再结合场地高度、输送设备接口高度和车辆通行净空确定直径与筒身段高度。筒体直径影响占地面积和环向应力，锥斗高度影响出料顺畅性和支架悬挑尺寸，二者需要反复平衡。仓壁厚度从上到下并非完全一致，越靠近下部，储料压力越大，板厚和加劲肋间距应相应调整；锥斗与筒体连接处存在明显应力集中，通常需要加厚过渡段或增设加强圈。

安装边界方面，基础必须根据满载重量、风载和地震作用进行设计，支架柱脚应与预埋锚栓可靠连接。仓顶进料口、除尘器、安全阀和料位计开孔位置应避开主加劲肋，同时保证检修人员能够到达。出料口中心线需与下游输送设备对齐，锥斗下方留出闸门、软连接和检修空间。整体模型把筒体、锥斗、加劲肋、爬梯和支撑框架统一表达，可直接用于结构干涉检查、支架受力分析前处理以及现场安装方案讨论。
