矿用弧形筛面香蕉型振动筛分设备

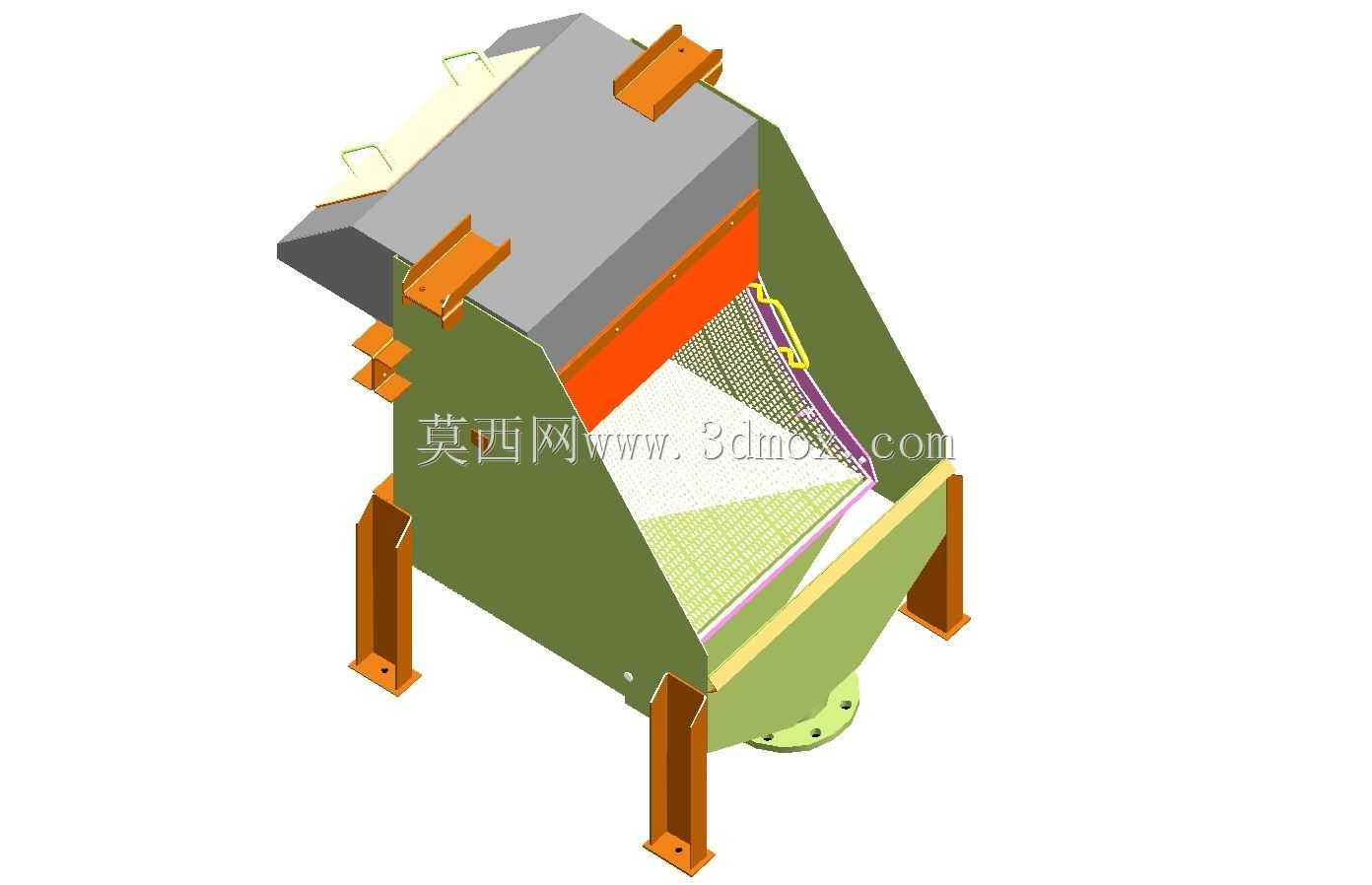

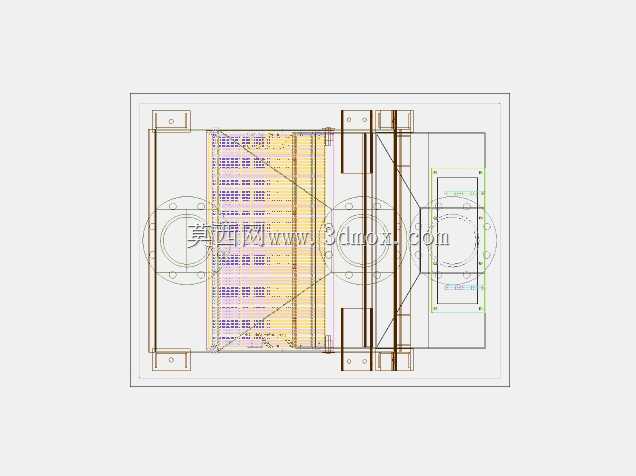

该设备为多倾角弧形筛面结构的振动筛分装备，主要面向煤炭、矿石、砂石等散状物料的干式或湿式分级、脱水、脱介作业。在选煤厂破碎筛分车间，它常布置在原煤准备或产品脱水分级环节；在金属矿山选矿流程中，可用于磨矿回路的预先筛分与检查筛分，减少矿石过粉碎，提升后续选别效率。与传统水平或单倾角筛机相比，其筛面沿物料行进方向呈分段变倾角布置，入料端倾角较大，物料初始运行速度快，料层能够迅速铺开变薄；越靠近排料端倾角越小，物料行进速度放缓，细颗粒有更充分的时间接触筛孔完成透筛，从而在保证处理量的同时提高筛分效率。整机采用整体焊接机架与加强型侧板结构，筛箱两侧布置支撑腿，底部通过减振元件与基础连接，工作时激振器带动筛箱做定向直线振动，物料在筛面上呈跳跃式向前运动。筛面可根据工况选用聚氨酯筛板、不锈钢条缝筛板或冲孔筛板，以适应不同粒度、磨蚀性物料的筛分需求。入料区设置缓冲接料结构，降低大块物料对筛面的直接冲击；排料端下方留有集料斗接口，便于与下游溜槽、带式输送机或管路衔接。从安装边界看，设备需在入料端预留进料溜槽与检修空间，排料端分别设置筛上物、筛下物收集通道，两侧应留出激振器、侧板紧固及筛板更换的操作距离。基础设计需重点核算振动载荷与动载荷，支撑腿位置应避开厂房梁柱冲突，并保证减振弹簧有均匀的压缩量。三维结构完整呈现了筛箱、支撑机架、筛面压条、侧护板及底部法兰接口等关键部件，可直接用于设备总体布置校核、钢结构接口确认、易损件位置检查及现场安装方案推演。对于结构设计人员，可在此基础上调整筛面分段角度、筛孔尺寸、支撑跨距和激振器安装位置，以匹配不同处理量与物料特性；对于选型与现场技术人员，该模型有助于判断设备与上下游工艺的空间关系，提前发现检修通道、排料方向及基础连接中的干涉问题。
