撬装式天然气输配管路过滤装置

这套三维结构完整呈现了天然气长输管线与场站分输环节常用的橇装过滤单元，核心筒体承担来气中游离液滴、固体杂质与管道锈蚀物的拦截任务，避免下游调压阀、流量计及换热设备出现冲蚀、卡涩或计量偏差。整体采用成橇布置思路，将过滤筒体、进出口汇管、旁通管路、检修平台与支座整合在同一底架上，现场只需完成外部管线对接和地脚固定，即可缩短场站安装周期并减少现场配管误差。

从实际使用场景看，该类装置常见于分输站、城市门站、压缩机入口及燃气调压系统。来气进入筒体后，经内部滤芯或旋风分离结构改变流向，较大颗粒与液滴在重力和离心作用下落入排污区，洁净气体从出口汇管送入下游。进出口管段上的阀门与仪表接口用于压力监测、压差判断、放空和排污操作；旁通管路可在滤芯更换或筒体检修时维持临时供气，降低停输对管网的影响。顶部操作平台、护栏和直梯围绕维护空间设置，便于人员接近快开结构、仪表阀组及吊装部位。

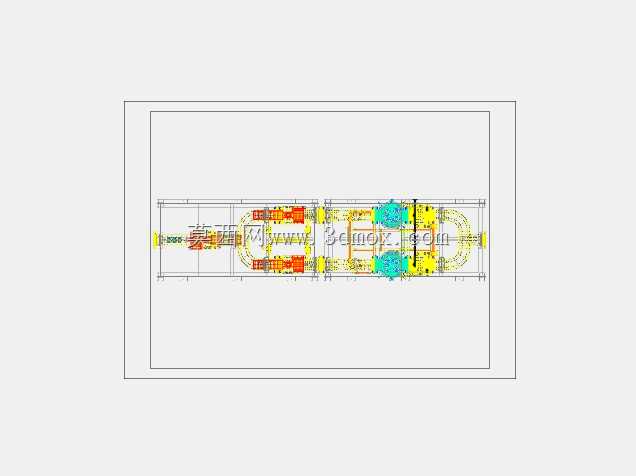

建模时需要重点控制安装边界。橇座长度方向要覆盖主筒体、汇管弯头、阀门手轮和法兰螺栓的拆装空间，宽度方向需预留两侧操作通道，高度方向则要计入平台护栏、顶部阀杆行程以及吊装滤芯所需净空。进出口法兰标高和中心距应与站场管道坐标保持一致，避免现场出现强行对口。筒体支座、管道支墩与底架之间的约束关系要区分固定端和滑动端，以适应温差引起的轴向伸缩。

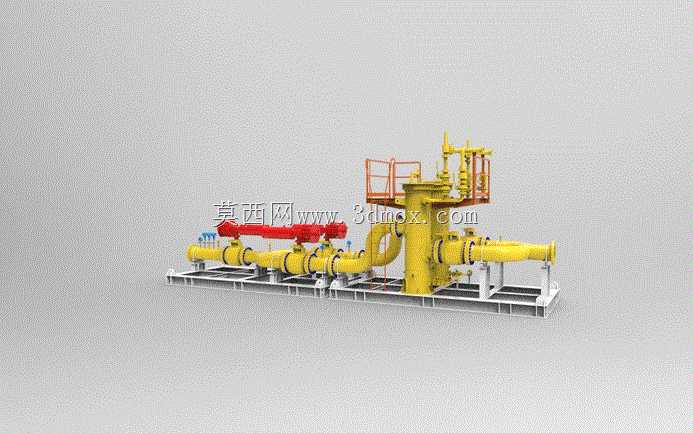

结构细节上，黄色部分主要为承压筒体、工艺管道和支撑钢构，红色管段通常对应安全泄放、放空或消防相关管路。管道转弯处采用大半径弯头降低局部阻力，法兰位置集中在需要拆卸的阀门、仪表和设备接口处。底架采用型钢焊接成格栅式承托结构，既满足整体吊装刚度，也为排污、接地和现场找正提供作业面。对于设计人员而言，该模型可直接用于校核管路走向、操作净距、维护顺序与设备干涉，也能为橇座强度复核、基础载荷提资和施工方案编制提供直观依据。
