撬装式过滤分离管路集成装置

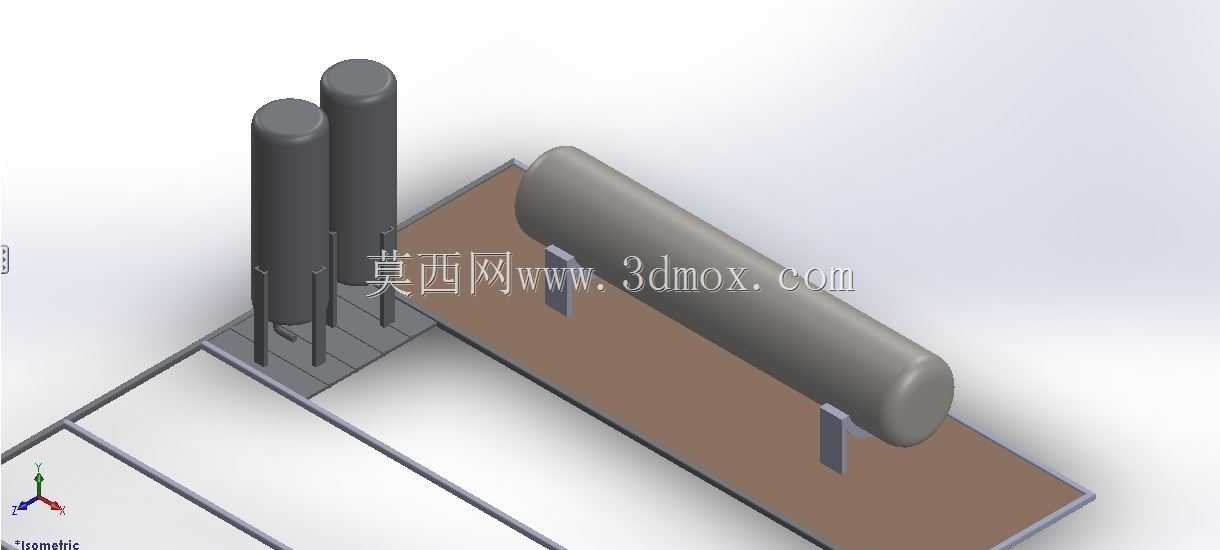

该套装置以撬装底座为承载主体，将两台立式承压罐体、一台卧式容器及连接管路集中布置，适合在水处理、化工循环、流体净化和中小型工艺站场中作为过滤分离单元使用。现场安装时不需要逐台设备分别浇筑复杂基础，只需确认底座落位区域的承载能力、接管方向和检修通道，即可完成主体就位。底座采用型钢框架与花纹钢板组合，边缘设置蓝色封边，既提高整体刚性，也为阀门操作、巡检和维护提供站立面。

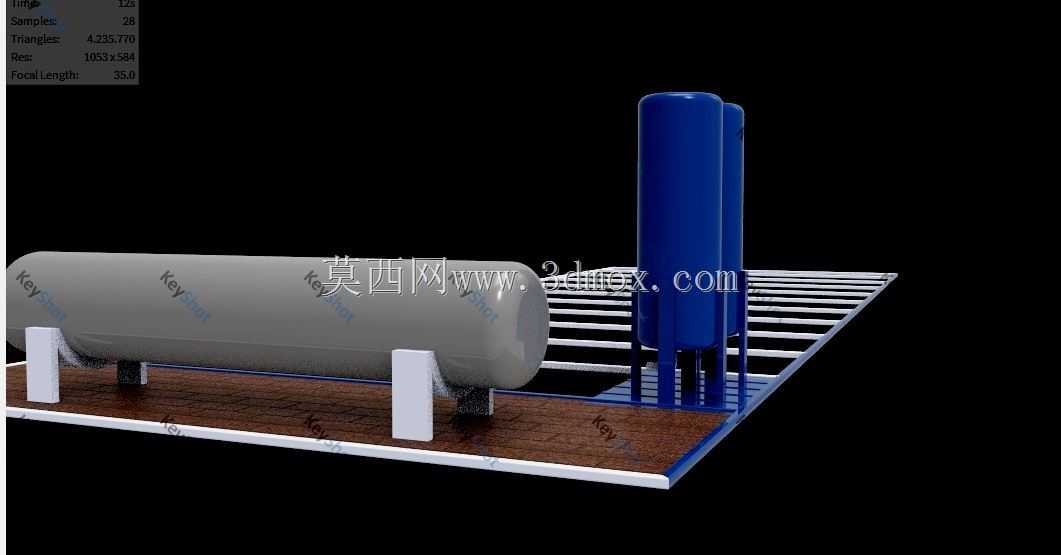

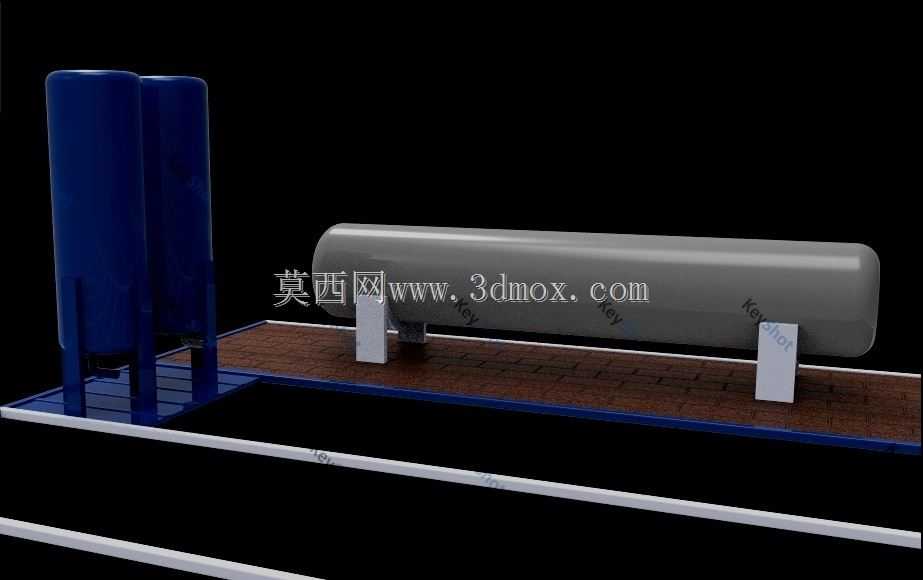

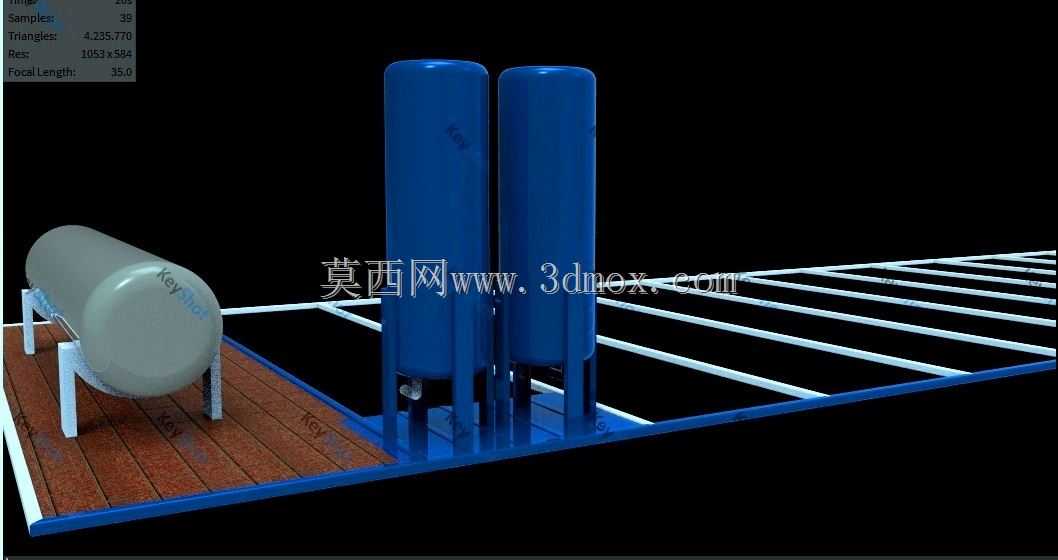

两台立式罐体并列布置，筒体为长直圆筒结构，下部由支腿与底座连接，适合装填滤料、滤芯或作为气液分离、缓冲沉降空间。罐体间距经过压缩，在保证焊缝、法兰和侧面操作空间的同时，减少撬体宽度。卧式容器位于左侧，采用鞍座支撑，筒体轴线与立式罐体排布置方向形成分区，可承担前置缓冲、积液、预处理或中间存储功能。容器端部封头圆滑过渡，支腿落在底座梁上，受力路径直接传递至主框架。

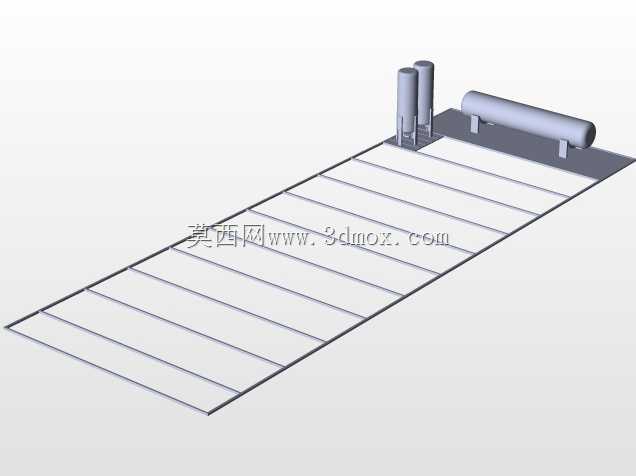

管路沿底座表面和设备接口之间敷设，白色线条在模型中清晰表达了管廊走向。设计时优先让主管沿撬边贯通，支管短距离接入设备，减少弯头和不必要的长度，降低流阻与积液点。设备与管道之间通过法兰或接口连接，便于拆装检修；立式罐体底部接口集中在底座上方，维护人员可在撬面上完成阀门操作和紧固件检查。底座开孔、支腿位置和梁格布置需要与设备载荷对应，避免重载点落在悬臂薄板区域。

从安装边界看，整体长度由卧式容器端部到右侧管廊末端控制，宽度由两台立式罐体外径、并列间距及两侧操作余量决定，高度则受立式罐体顶部标高限制。选型阶段应核对厂房门洞、运输车辆宽度和吊装半径，确保撬体整体可转运。若现场空间受限，也可在模型基础上调整罐体间距、卧式容器位置或管廊走向，但需重新校核底座梁的弯矩、支腿反力以及管道热补偿。该结构把分散设备整合为一个功能模块，减少现场配管工作量，也使三维干涉检查、法兰对齐和维修空间验证更加直观。
