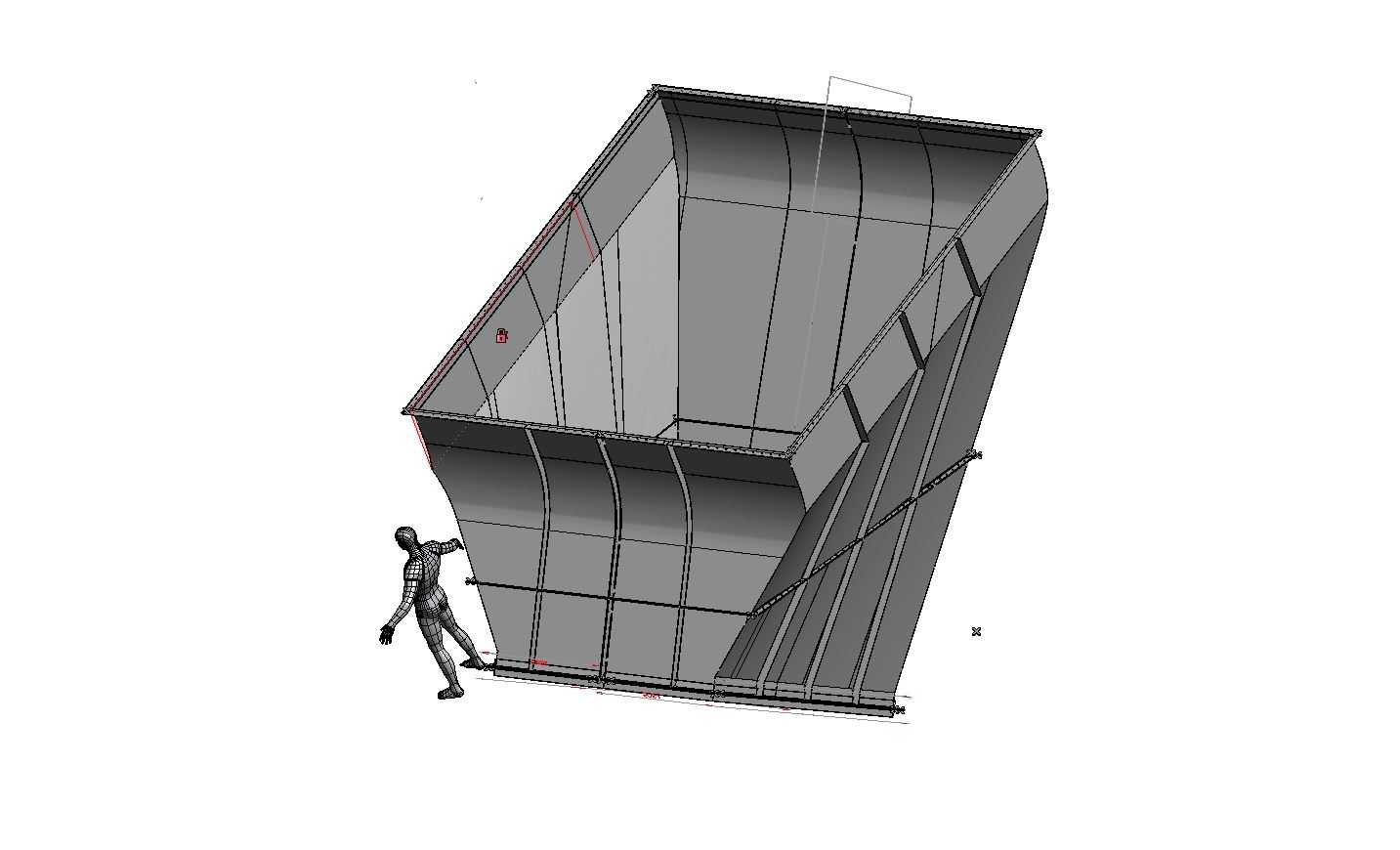

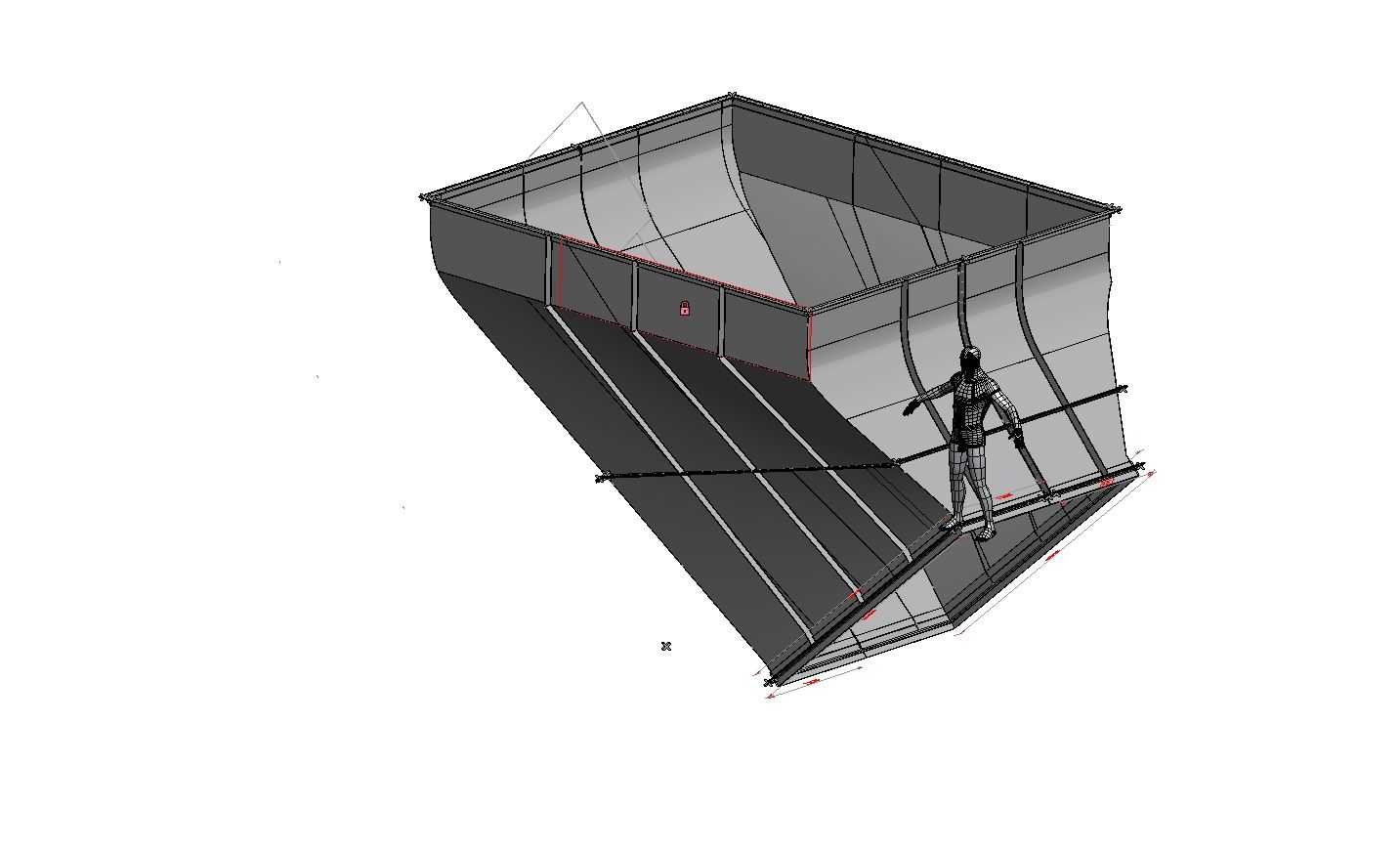

斜置式消音器烟囱连接料斗结构

该构件主要应用于工业排烟系统末端，衔接消音器与垂直烟囱段，承担烟气导流、过渡衔接的核心作用，常见于工厂动力车间、分布式能源站的排烟管路布局中，解决消音器出口与烟囱入口存在角度偏差、截面尺寸不匹配的安装痛点。从结构设计来看，整体采用变截面斜向过渡构型，入口端匹配消音器的矩形出口轮廓，出口端适配烟囱的对接截面，侧壁通过多道纵向加强筋提升整体刚度，避免高温烟气长期冲刷、设备运行振动带来的结构变形，筋条布局顺着烟气流向排布，尽可能降低对烟气流通的阻力影响。设计阶段优先考虑了现场安装的边界条件，构件整体斜置角度完全匹配消音器与烟囱的空间错位量，无需额外在管路中增加弯头组对，减少现场焊接工作量与管路漏风隐患，侧壁预留的连接法兰边可直接通过螺栓与两端设备锁紧，密封面平整度控制在合理公差范围内，保证对接后无烟气泄漏。从实际使用场景出发，这类连接料斗内部无额外阻流构件，流通截面平滑过渡，能避免烟气在拐角处形成涡流积灰，减少后期运维的清灰频次，外壁的加强结构同时兼顾了吊装强度，构件侧边预留的吊点位置可直接配合车间行车完成吊装就位，无需额外焊接临时吊耳。建模过程中严格遵循钣金构件的成型工艺，所有弯折处预留了合理的折弯圆角，避免应力集中导致的焊缝开裂，对接边的螺栓孔位采用阵列排布，孔位公差适配现场配钻的安装需求，即使两端设备存在少量安装偏差，也可通过螺栓孔的间隙量完成微调，降低现场安装的对位难度。整体结构的壁厚选取兼顾了耐高温腐蚀与结构自重需求，不会因壁厚过大增加管路整体载荷，也不会因壁厚过薄导致长期运行后出现振裂破损，纵向筋条与侧壁采用段焊连接，既保证连接强度，也减少满焊带来的钣金变形问题。
