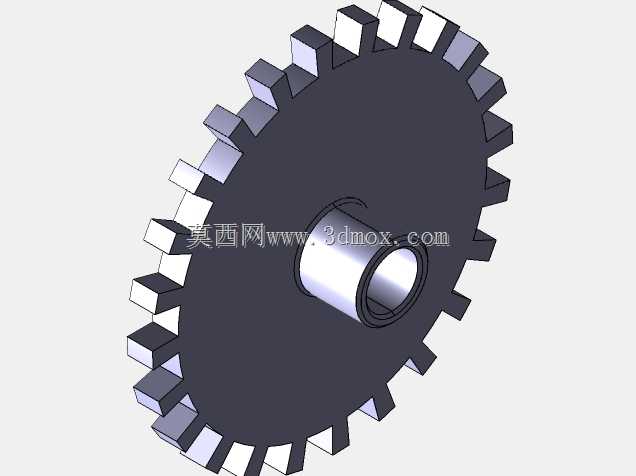

带齿结构旋转编码盘机械结构设计

这类带齿结构的旋转编码盘，常配套在伺服进给系统、自动化生产线的工位回转机构、机床主轴转速反馈单元里，核心作用是把轴系的角位移、旋转转速转换成可被控制系统识别的脉冲信号，给设备的位置闭环、速度闭环控制提供基础反馈数据。从结构设计逻辑来看，外圈的齿状结构并非用于动力传动的啮合齿，而是配合光电或磁电感应元件做刻度标识，每一个齿对应一个固定的角度分度，齿的宽度、齿间间隙的均匀度直接决定了反馈信号的分辨率，设计时需要严格控制齿形的位置度公差，避免出现分度不均导致的信号丢脉冲、计数偏差问题。中间的轴套部分是整个编码盘的安装基准，内孔尺寸需要和配套的回转轴做小间隙配合，轴套上预留的紧定螺钉孔，用于安装后锁紧固定，防止编码盘和转轴之间出现相对转动，一旦出现周向滑移，会直接导致反馈数据和实际轴位出现偏差，引发设备定位超差、进给不准的故障。设计时轴套的轴向长度需要匹配安装位置的轴段长度，既不能过长导致和周边的轴承、端盖出现干涉，也不能过短导致锁紧后配合面不足，运行中出现松动偏摆。盘体本身的厚度需要兼顾结构刚性和转动惯量，过薄的盘体在高速旋转时容易出现端面跳动，干扰感应元件的信号采集，过厚则会增加整个轴系的转动惯量，对于频繁启停的伺服轴来说，会拖慢动态响应速度。齿形的边缘做了微小的倒角处理，避免加工后产生的毛刺影响感应识别，同时也能减少高速旋转时的风阻和涡流噪音。安装边界上，盘体外径需要和感应元件的安装距离匹配，保证齿顶到感应端面的间隙在传感器的有效检测范围内，间隙过大容易出现信号弱、漏计数，间隙过小则可能在轴系出现窜动时发生刮碰，损坏传感器或盘体。这类编码盘在实际选型适配时，除了尺寸匹配，还要考虑和轴系的动平衡匹配，尤其是在高转速工况下，盘体的质量分布不均会带来额外的振动，影响整个传动系统的运行稳定性，因此设计时盘体的材质多选用轻质铝合金或工程塑料，在保证尺寸稳定性的前提下尽可能降低自身重量，减少对轴系的附加负载。
