桌面级三轴数控雕刻加工设备结构

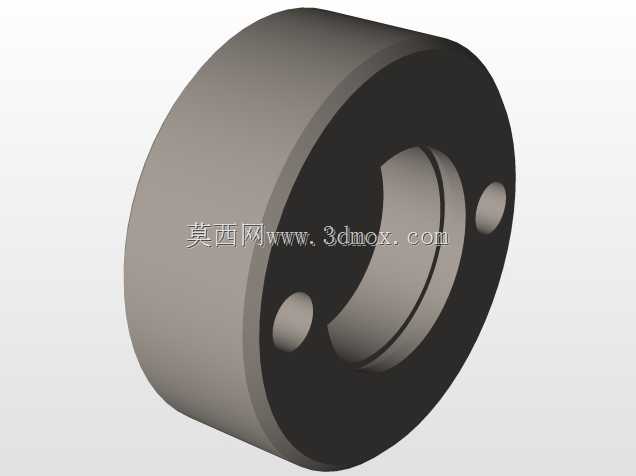

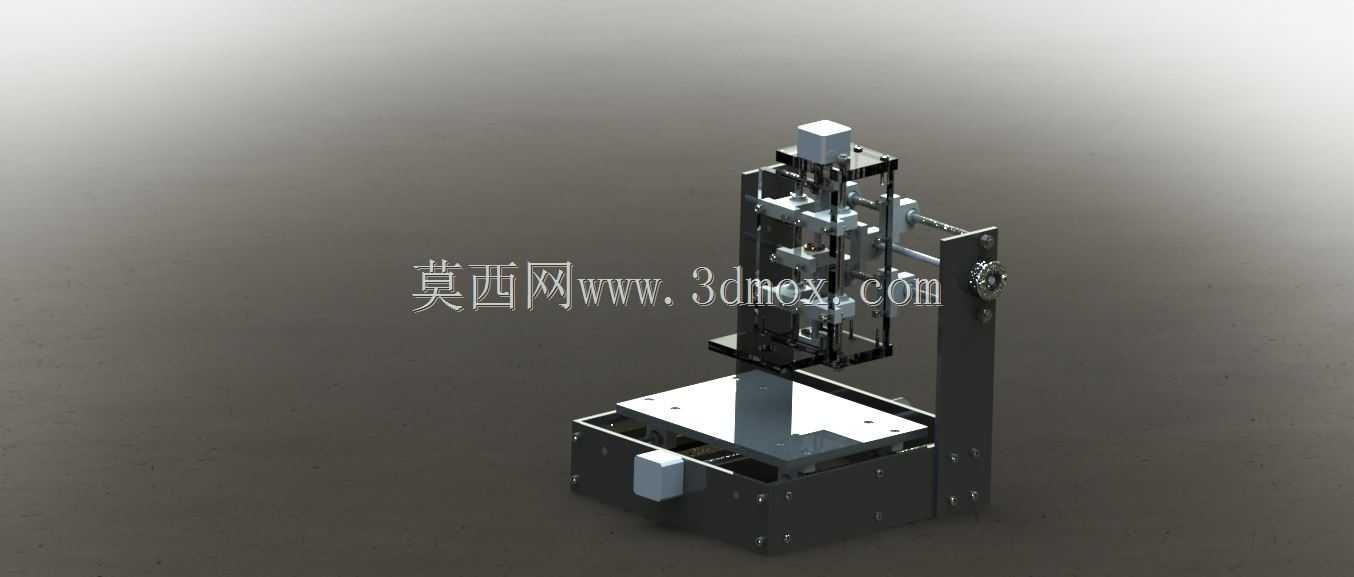

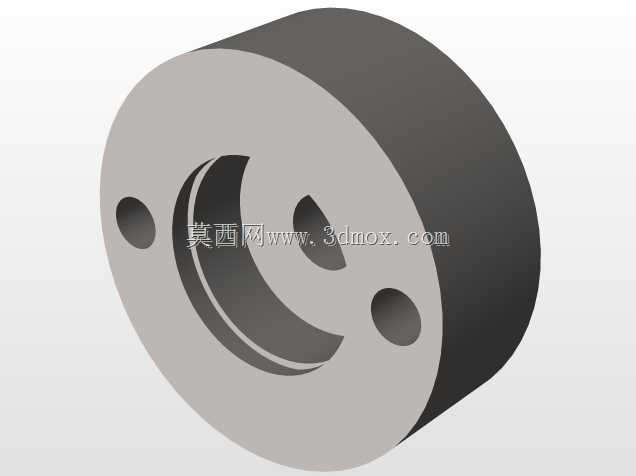

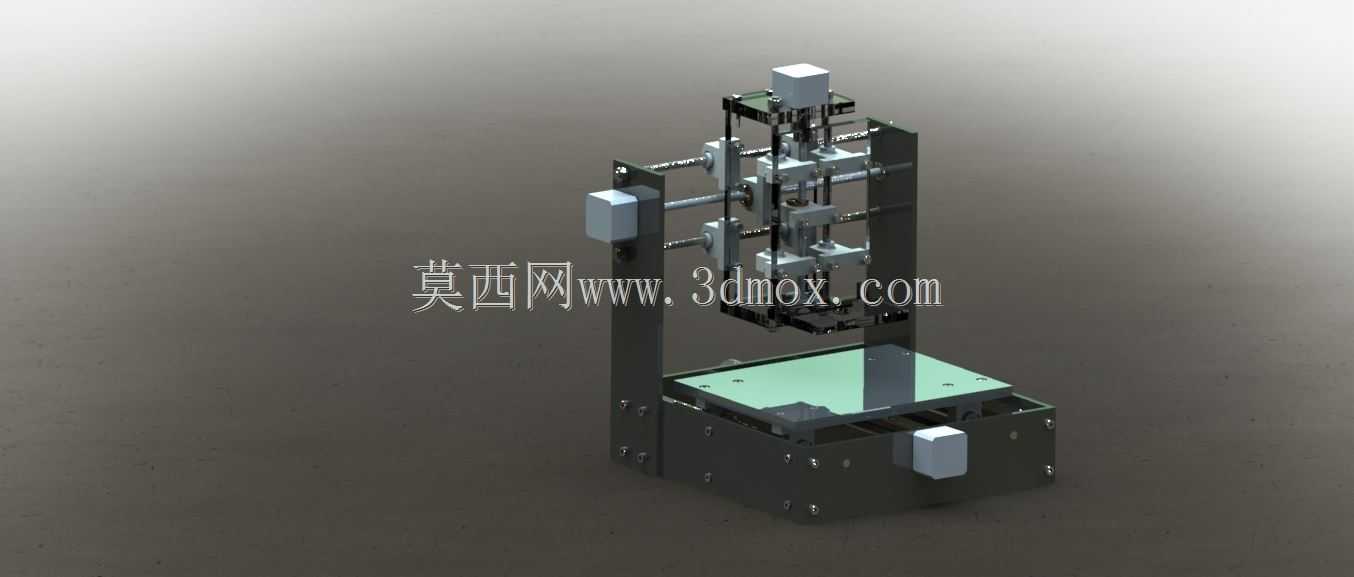

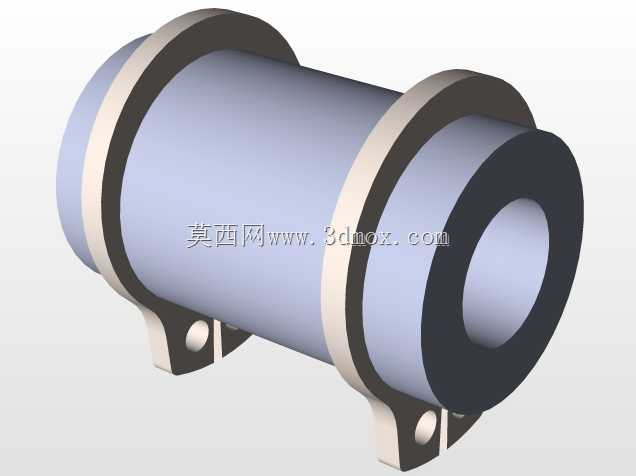

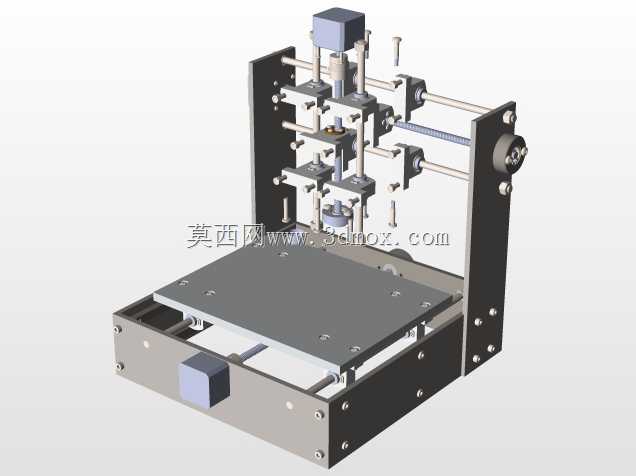

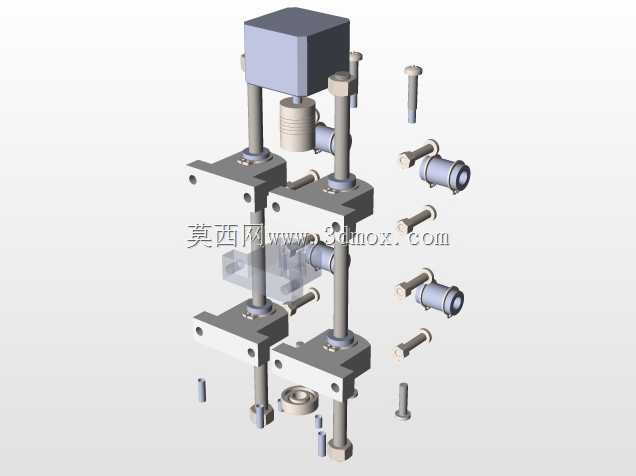

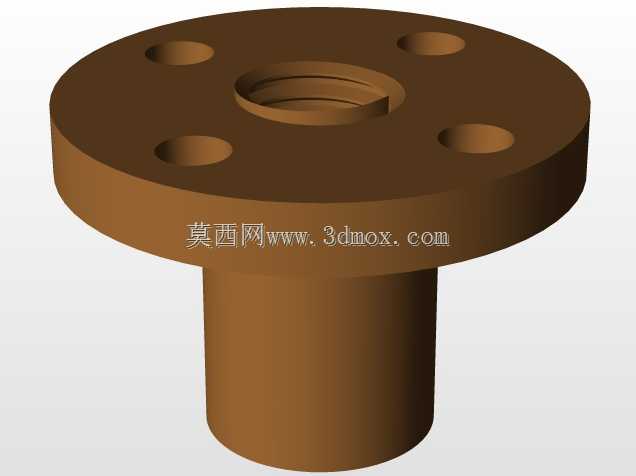

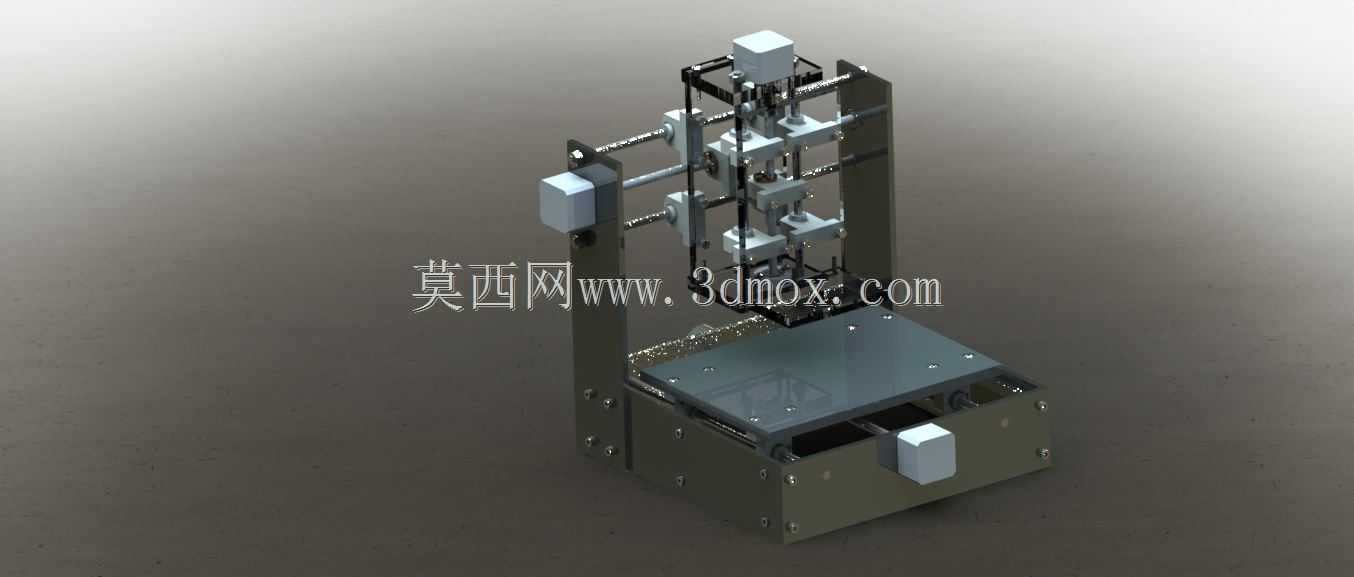

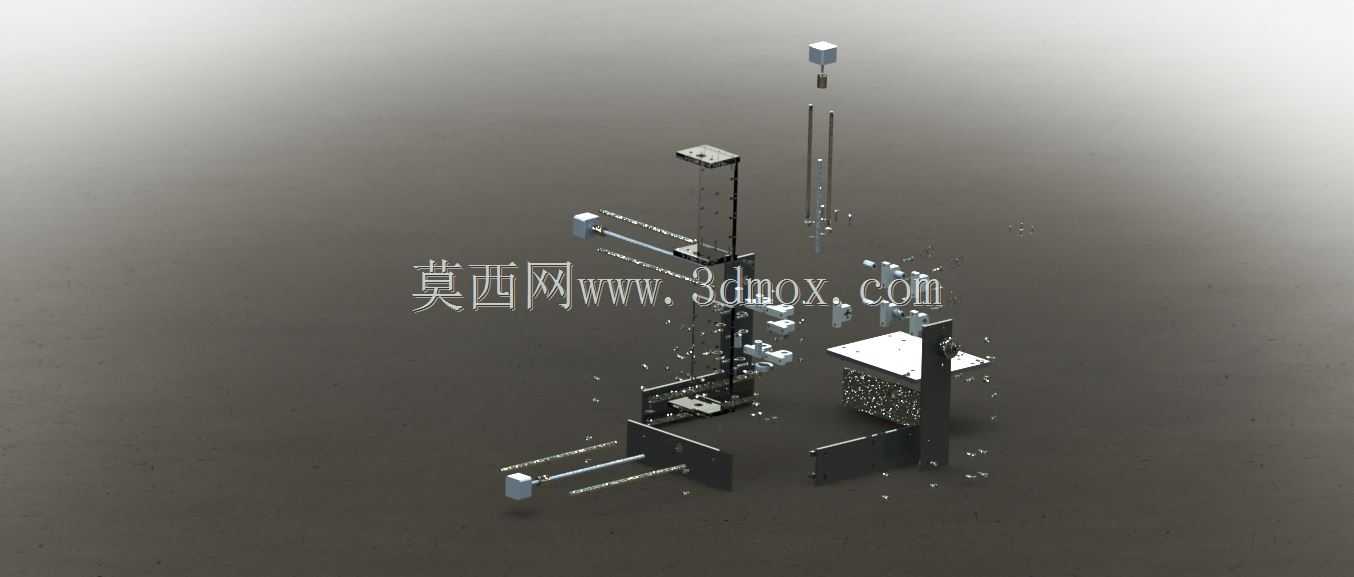

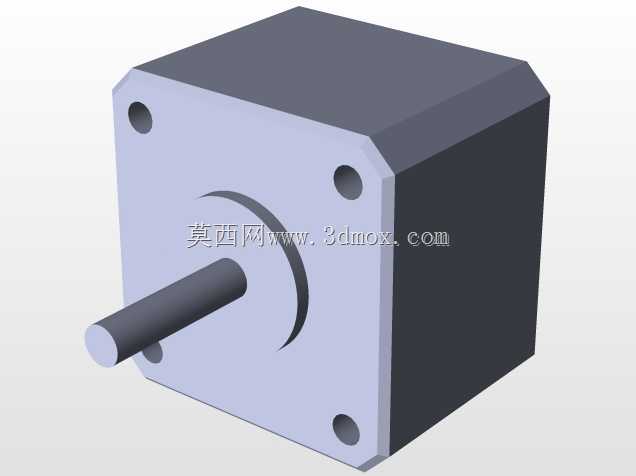

这套三轴联动加工结构的设计，最初面向小型加工场景的桌面化使用需求，适配小尺寸非金属、软金属工件的精细加工作业，常见于个人工作室打样、小型工坊定制加工、教学实训场景的实操演示环节，能够覆盖浮雕加工、小型零件轮廓铣削、PCB板钻孔雕刻等常见的轻载加工需求。从结构布局来看，设备采用立式龙门框架构型，Z轴传动组件搭载在X轴横向滑台上，Y轴负责承载加工工作台做前后方向进给，三个运动轴均采用直线光轴搭配线性轴承作为导向支撑，配合步进电机驱动的丝杠传动副，能够在紧凑的安装空间内保证运动的平顺性，避免悬臂结构带来的刚性不足问题。设计过程中优先考虑了桌面放置的安装边界，整体底座采用箱式焊接结构兼顾配重与电控元件的收纳空间，底部预留的安装孔位可直接固定在常规木质或金属工作台面上，不需要额外做地基浇筑处理，工作台面采用平整铝板加工，预留的T型槽位可快速适配通用夹具，装夹不同尺寸的小型工件时不需要额外定制转接工装。传动系统的选型上，三个轴的驱动电机均通过柔性联轴器与丝杠直接连接，减少传动间隙带来的加工误差，X轴两侧的导向轴平行度在装配时需要控制在0.02mm以内，避免滑台运动过程中出现卡滞、爬行问题，Z轴滑台额外增加了配重阻尼结构，避免断电时主轴下滑撞击工作台面。设备的电控组件全部集成在底座空腔内，外部走线全部通过拖链收纳，避免运动过程中线缆磨损，主轴模块采用高速风冷电主轴，可适配不同直径的雕刻刀具，换刀操作仅需要松紧夹头螺母即可完成，日常维护不需要拆解主体框架。从实际使用的角度看，这套结构的运动行程设定刚好覆盖大部分小型加工件的尺寸需求，不会因为追求过大行程导致设备整体刚性下降，框架的立柱与底座连接位置采用加强筋结构补强，高速进给时的整机振动控制在合理范围内，能够保证加工表面的光洁度满足常规打样需求。
