起重机用弧形护绳臂头结构设计

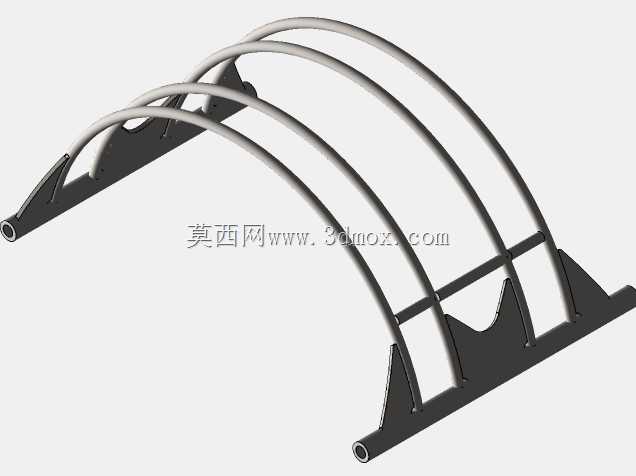

在桥式、门式起重机的起升机构作业场景中，钢丝绳的排布规整度直接决定起吊作业的安全性与钢丝绳自身使用寿命，护绳臂头作为起重臂端部的关键导向防护构件，承担着约束钢丝绳排绳轨迹、避免跳绳、乱绳、钢丝绳与起重臂结构硬摩擦的核心作用。这款护绳臂头采用多组弧形弯杆配合底部安装支座的结构形式，整体呈半拱形排布，四组平行的弧形导向杆沿钢丝绳出绳方向形成连续的导向约束面，相邻弧形杆之间设置横向连接筋提升整体结构刚性，避免起升过程中受钢丝绳侧向冲击产生形变。从安装边界来看，底部支座预留的安装孔位可直接匹配起重臂端部的预装法兰面，安装时无需对原有臂头结构做额外切割改造，弧形导向杆的曲率半径经过反复校核，完全匹配对应吨位起重机起升钢丝绳的最小弯曲半径要求，避免钢丝绳经过导向结构时产生额外的弯折应力。设计过程中优先考虑了现场作业的复杂工况，支座位置的加强筋板采用变厚度设计，在应力集中的安装孔周边做了加厚处理，弧形杆与支座的连接位置采用圆弧过渡，消除焊接应力集中点，避免长期受交变载荷作用出现焊缝开裂问题。实际作业过程中，当起升机构高速收放绳、尤其是带载变幅时，钢丝绳会产生一定幅度的横向摆动，这款护绳臂头的弧形导向面可以将摆动的钢丝绳顺滑导回正确的绳槽位置，不会出现钢丝绳卡入臂架结构缝隙的问题，同时弧形杆表面做了圆滑过渡处理，没有尖锐棱角，不会对钢丝绳表面的油膜和钢丝束造成切割损伤。不同于传统的单杆式护绳结构，多组平行弧形杆的设计可以覆盖多倍率滑轮组的全部出绳位置，不管是二倍率、四倍率还是六倍率的起升配置，都能实现全幅的钢丝绳防护，横向连接筋的位置经过避让设计，不会干涉钢丝绳的正常运动轨迹，同时也能阻挡外部杂物落入滑轮组区域，减少杂物卡滞滑轮的风险。结构选材上采用高强度钢材制作，整体做抛丸防锈处理，可适应港口、厂区、露天货场等不同作业环境的腐蚀考验，长期使用不会出现导向面锈蚀坑洼损伤钢丝绳的问题。
