快动式螺杆夹紧台钳结构设计

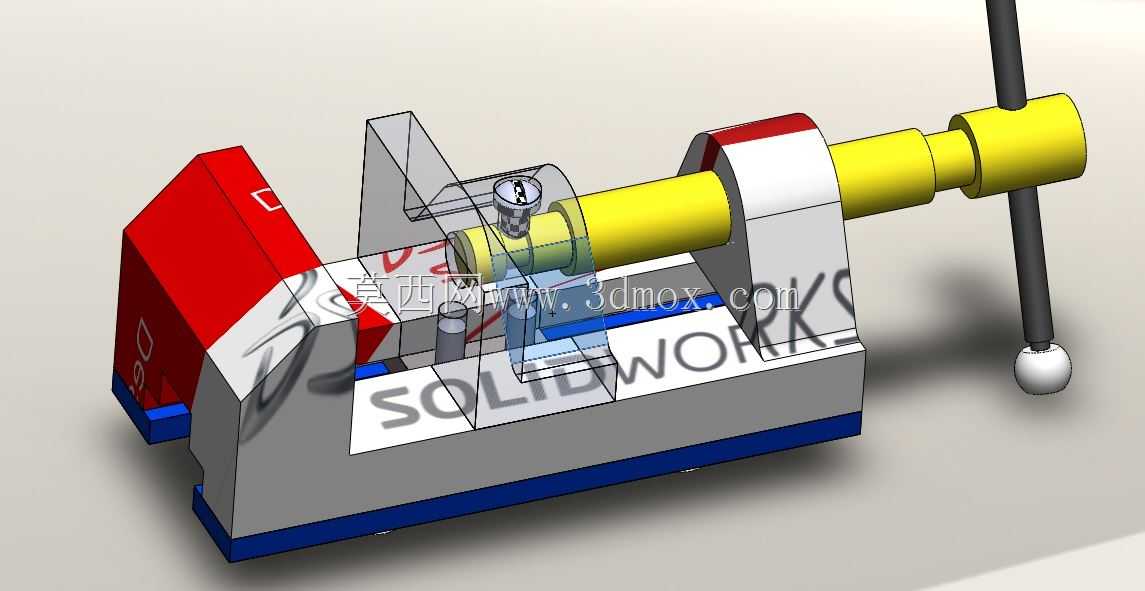

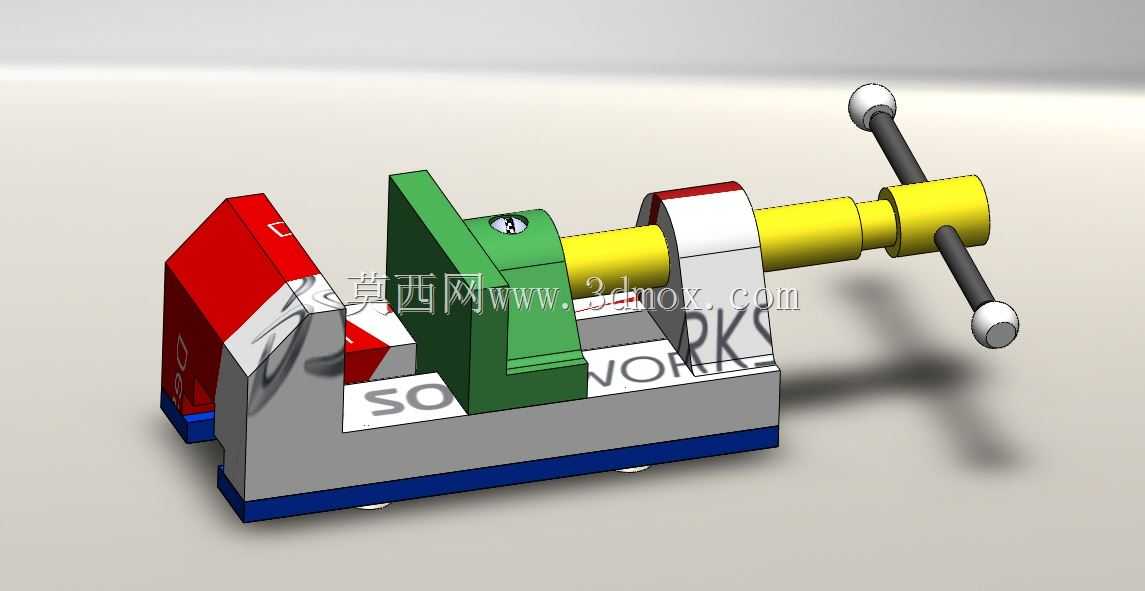

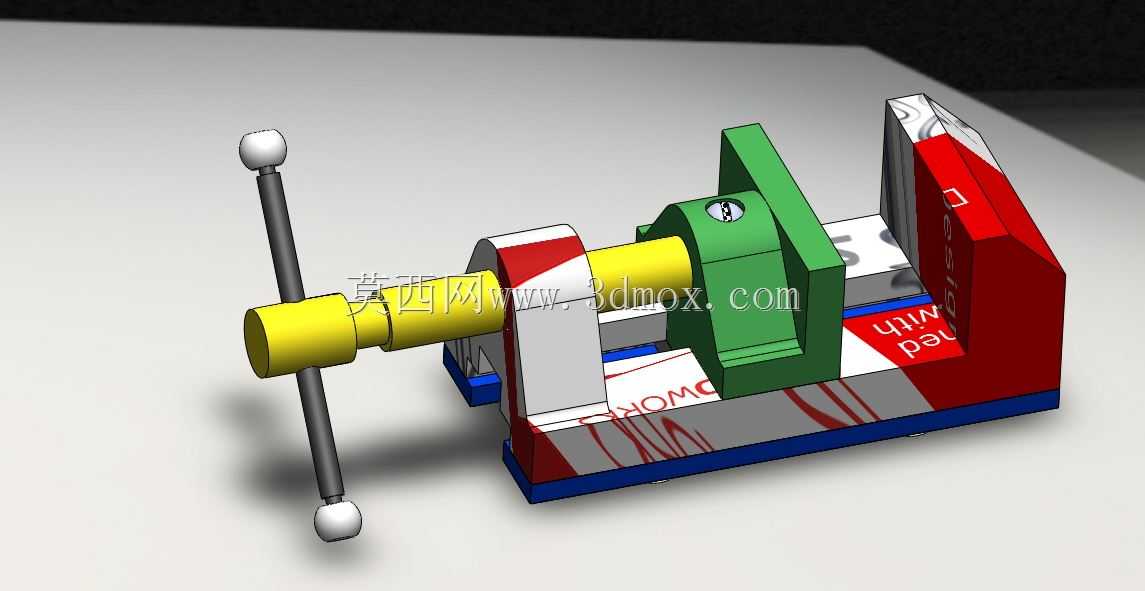

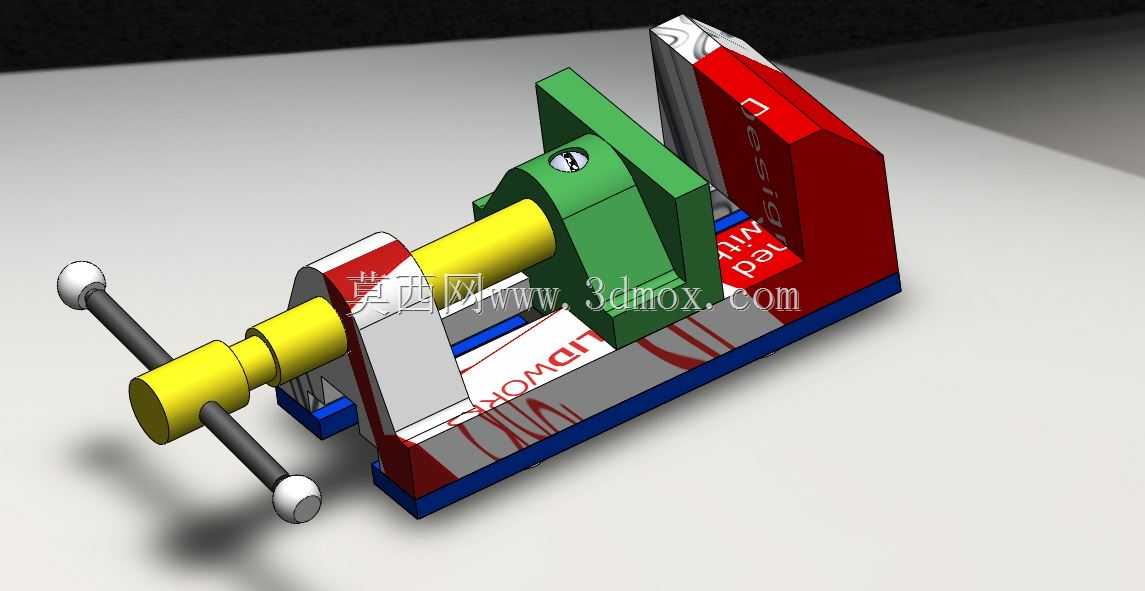

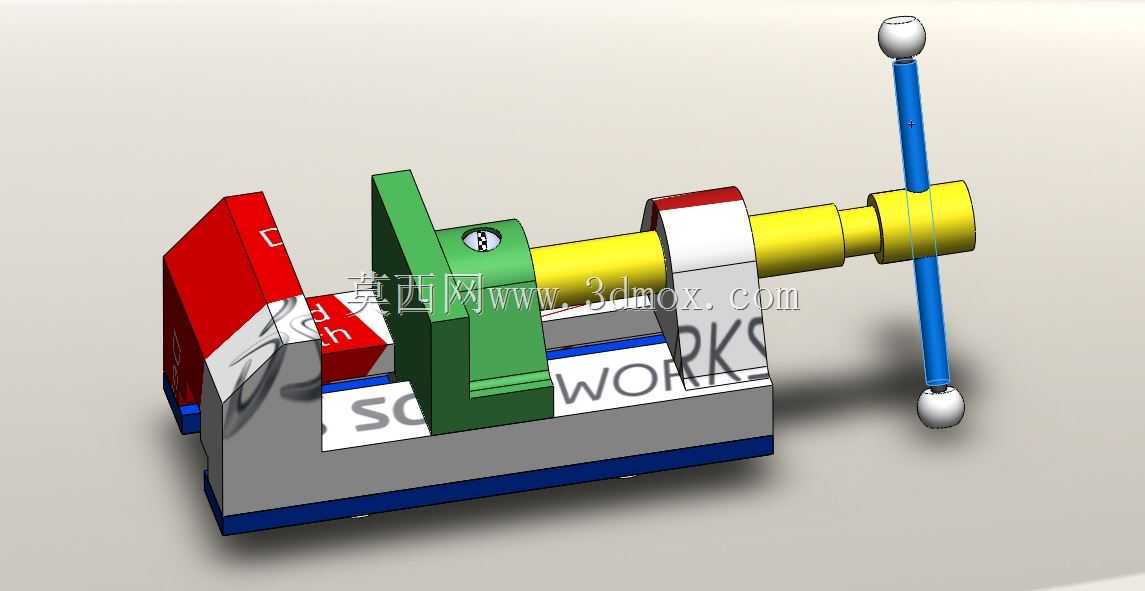

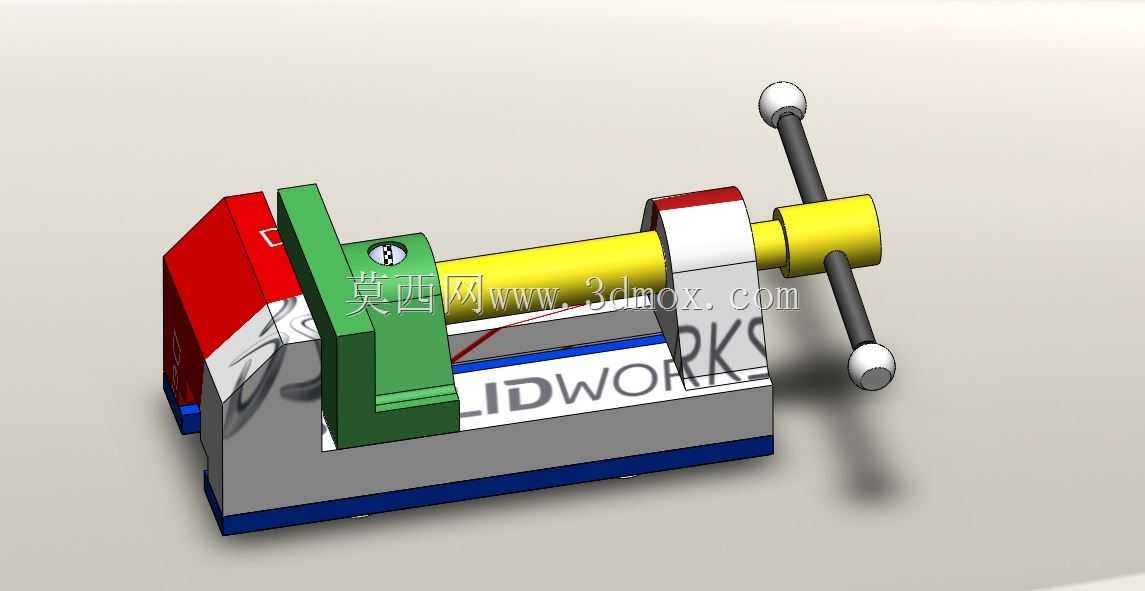

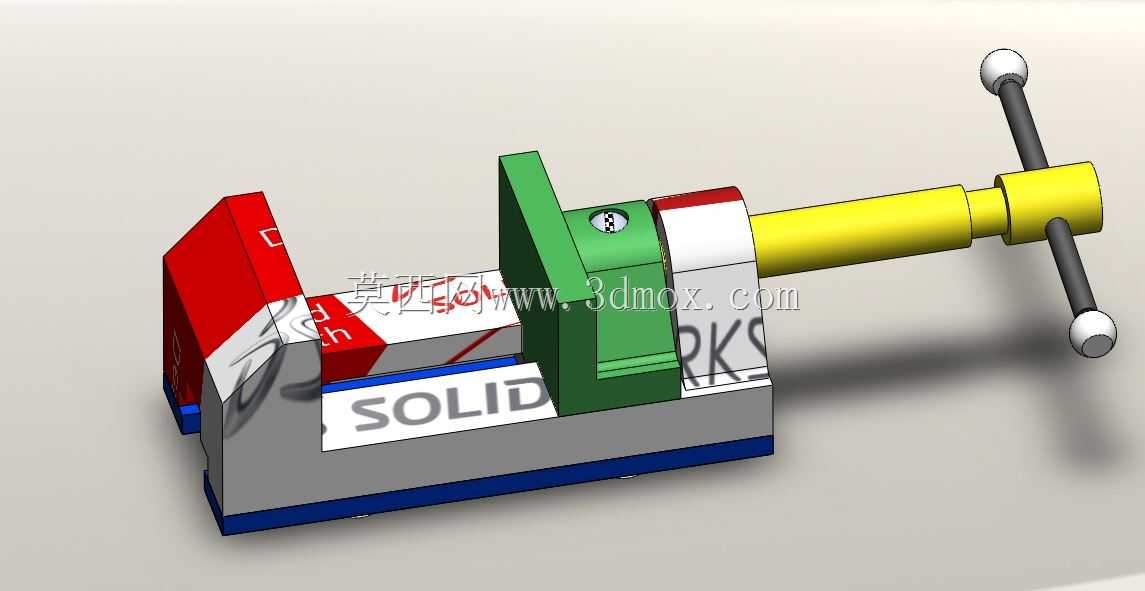

这款手动夹紧工装的核心应用场景覆盖普通机加工工位的工件装夹、钳工划线工序的工件固定、小型装配作业的零件定位，是车间工位上适配多场景的基础装夹部件。从结构设计逻辑来看，整体采用卧式螺杆传动布局，固定钳身作为基准承载结构，底部设置通长安装基面，可直接通过螺栓固定在钳工台或机床工作台的T型槽上，安装边界预留了足够的螺栓穿装空间，适配多数标准工作台的安装孔距，无需额外改制连接结构。活动钳身通过导轨副与固定钳身配合，传动螺杆贯穿活动钳身的传动螺母，末端设置加长操作杆，操作杆两端采用球形握头，增大操作握持的摩擦力，手动扳动操作杆即可带动螺杆旋转，驱动活动钳身沿导轨方向做直线进给，实现钳口的开合动作。钳口部位采用可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装槽内，长期使用磨损后可快速拆卸更换，无需整体更换钳身，降低维护成本。设计过程中重点考虑了操作的便捷性，加长操作杆的力臂长度经过匹配计算，手动施加较小的作用力即可在钳口处获得足够的夹紧力，避免装夹小型工件时出现夹不紧、操作费力的问题；导轨副的配合间隙经过合理设定，既保证活动钳身移动顺畅无卡滞，又控制了钳口的上抬量，保证夹紧过程中工件不会出现位移偏斜。固定钳身与活动钳身的主体结构采用箱型截面设计，在控制整体重量的前提下保证足够的结构刚性，夹紧过程中钳身不会出现明显的形变，保证装夹精度。整体结构没有复杂的传动组件，所有零部件均为常规机械加工可实现的结构，加工工艺性好，制造成本低，日常维护仅需定期在螺杆与导轨配合面加注润滑脂即可，适合批量生产作为车间通用工装配备。钳口的开合行程覆盖常规小型零件的装夹尺寸范围，可适配方形、圆形等不同截面形状的工件装夹需求，钳口板的齿形结构经过优化，夹紧时既能提供足够的摩擦力防止工件打滑，又不会在工件表面留下过深的夹痕，适配精加工零件的装夹场景。
