教学演示用简易冲裁切割模具结构

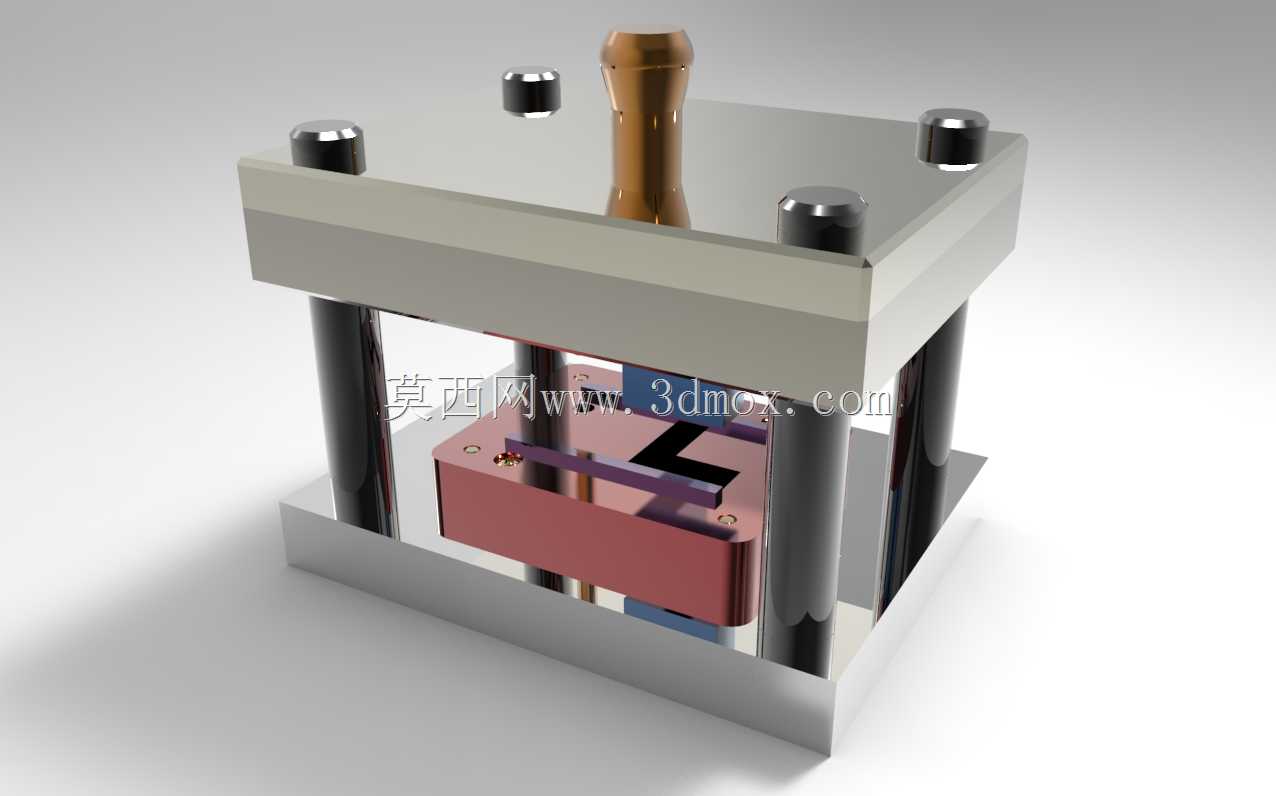

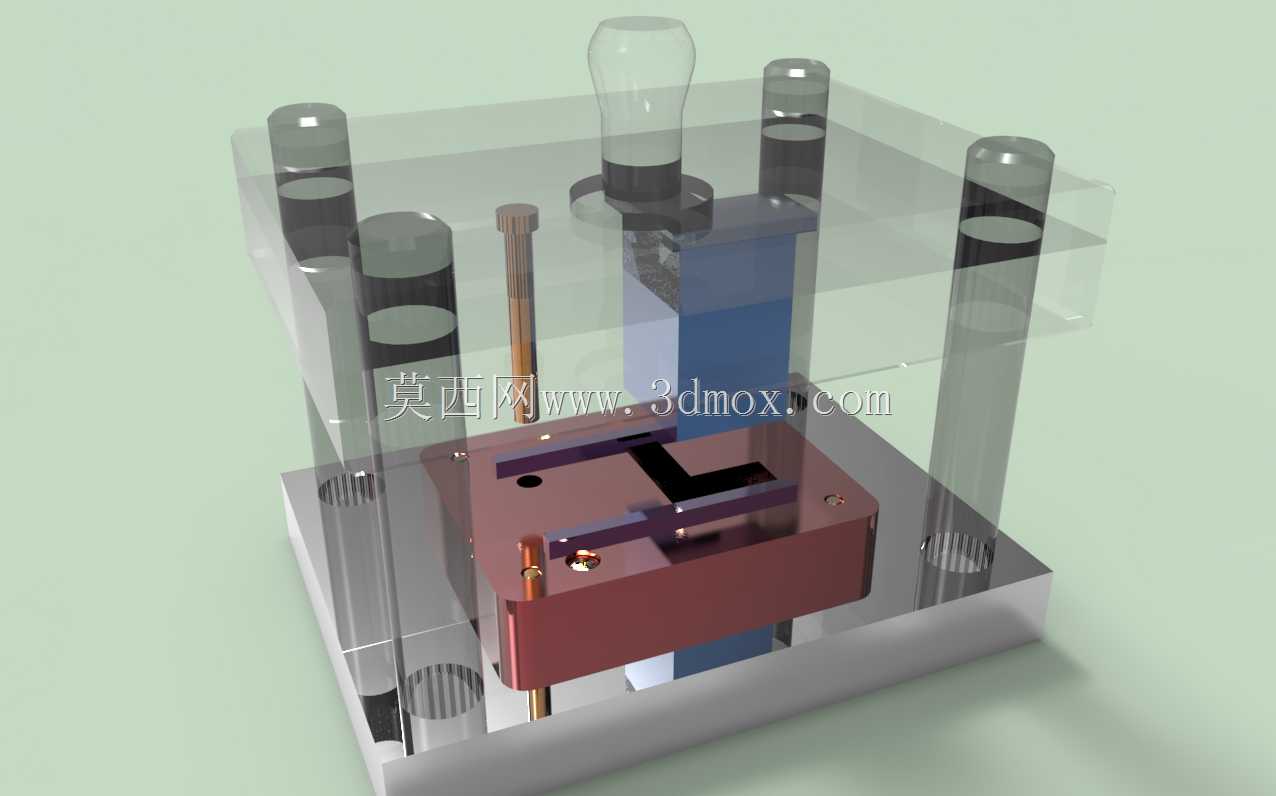

这套冲裁工装主要面向薄金属板材的定形冲切作业场景，在小型五金件试制、教学实操演示场景中适配性极强，可完成预设轮廓的一次性冲裁与落料动作，避免多工序加工带来的定位误差。整套结构采用经典的导柱导向模架布局，上下模座选用平整板材作为安装基准，四根对称布置的导柱配合导套完成合模过程的精准导向，导向间隙控制在常规冲裁模的合理区间内，可有效避免合模过程中凸凹模发生啃模损伤，延长核心工作部件的使用寿命。

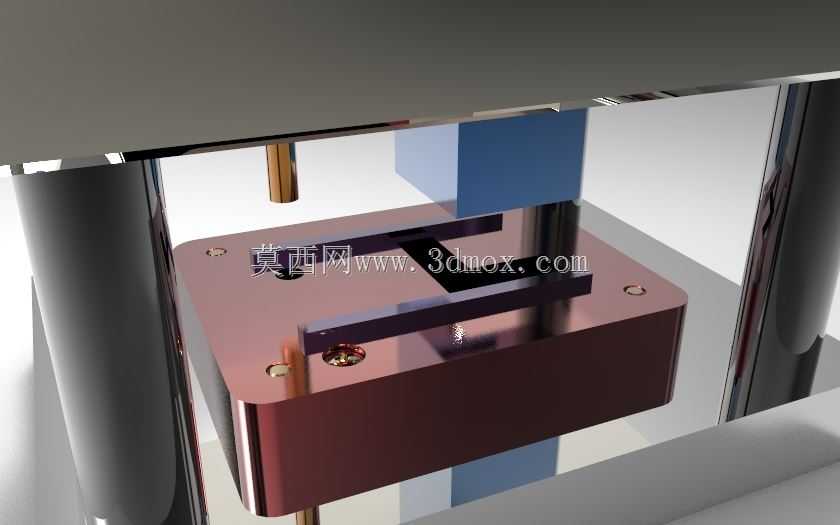

设计阶段优先考虑了结构的易拆解性，上下模座通过内六角螺栓完成与对应模板的锁紧固定，模柄采用标准圆柱形结构，可直接适配常规小型开式压力机的滑块安装孔，安装时无需额外制作转接法兰，模柄与上模座的同轴度公差按冲模设计标准控制，保证冲压过程中受力均匀无偏载。凸模与凹模的刃口间隙根据常见0.5-2mm厚度的冷轧钢板冲切需求设置，刃口部位做了合理的斜度设计，既保证冲裁断面的平整性，也能减少冲裁过程的卸料阻力，配套的卸料装置采用弹性卸料结构，可在冲裁完成后及时将箍在凸模上的板料脱出，避免带料问题影响连续作业。

安装边界方面，整套模架的长宽尺寸适配常规小型压力机的工作台面安装孔位，下模座预留了标准的压板固定槽，可通过T型螺栓快速完成与设备工作台的锁紧固定，闭合高度处于常规小型压力机的行程调节范围内，无需对设备进行额外改造即可完成装夹调试。核心工作部件的安装定位采用销钉定位+螺栓锁紧的组合方式，拆装维护时可快速复位，无需重新调整凸凹模间隙，大幅降低现场调试的时间成本。在教学场景使用时，这套结构可直观展示冲裁模的核心组成部分，包括模架、工作零件、定位零件、卸料零件的功能与装配关系，学员可通过拆解装配快速理解冲裁模具的工作原理，也可基于这套基础结构拓展修改刃口轮廓，完成不同形状零件的冲裁模设计练习。实际生产适配场景中，这套结构可直接用于小批量薄五金件的冲切加工，比如小型垫片、异形金属片的生产，冲压过程中受力传递路径清晰，压力通过模柄传递至上模座，再均匀传导至凸模，完成板料的剪切断裂，整个过程无多余的力损耗，冲压噪音控制在合理区间，作业安全性也有充足保障，外露的运动部件均在导柱防护范围内，避免操作过程中发生夹碰风险。
