板材斜面切割加工专用斜切工作台结构

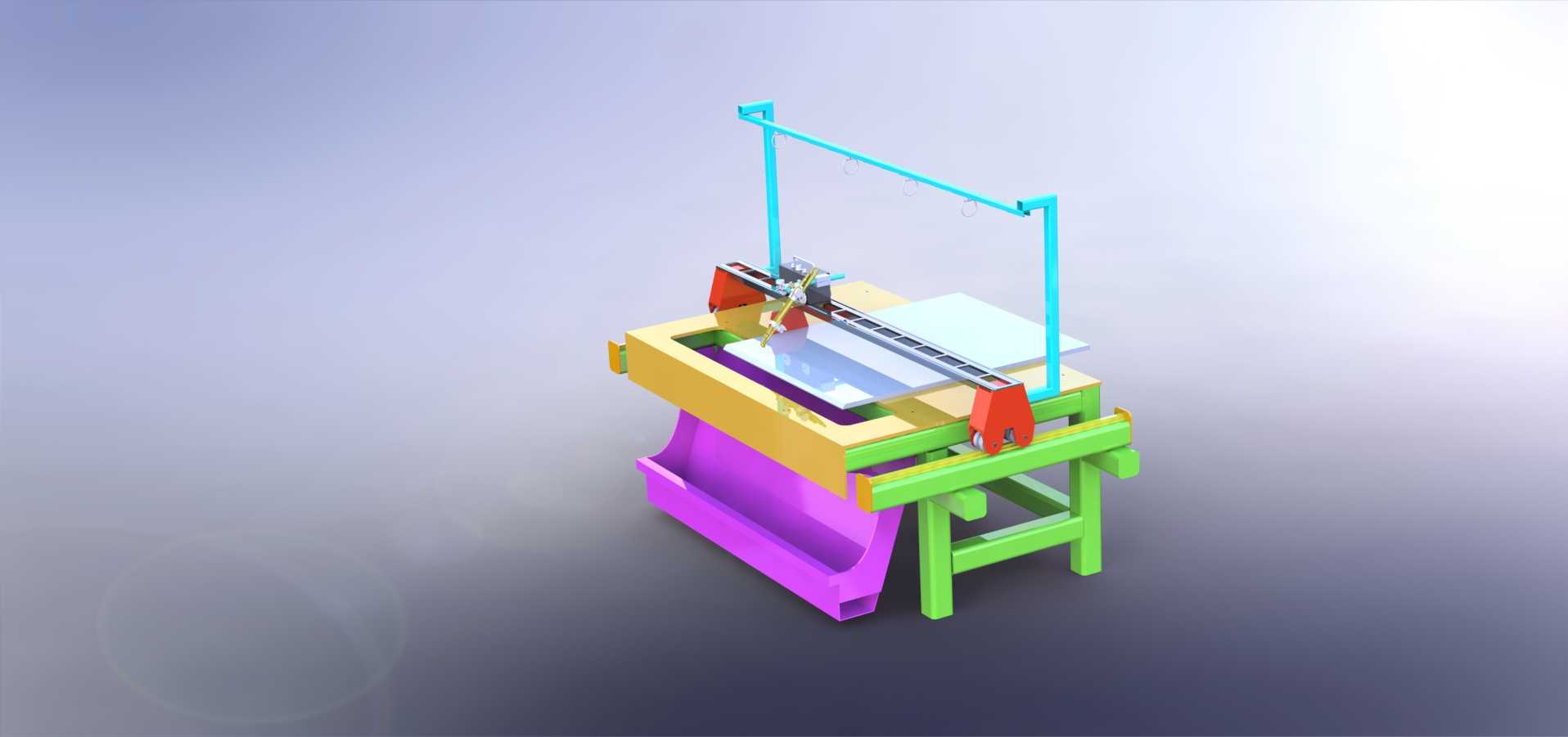

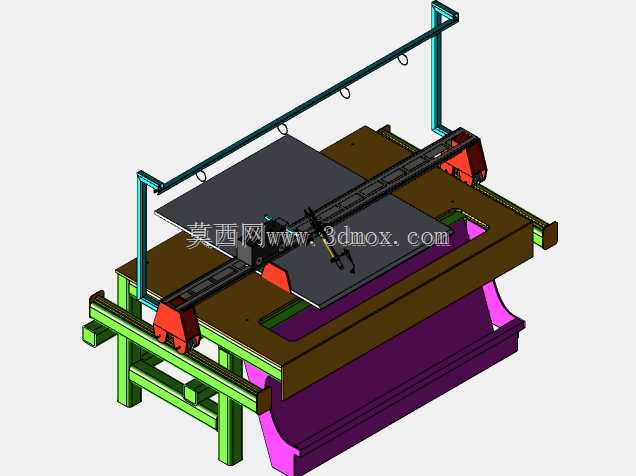

这款斜切工作台主要面向金属板材、复合板材的斜面加工作业场景，在钣金加工、装饰板材裁切、钢结构预制件生产环节中，可替代传统人工手持切割的作业模式，解决常规平切工作台无法稳定输出定角度斜面切口的痛点。设备整体采用框架式承载结构，底部支撑采用型钢焊接成型，主工作台面预留了板材定位的装夹槽位，可适配不同幅面的板材放置，台面下方设置的集料槽可承接切割过程中产生的边角料与切削碎屑，避免作业现场碎屑堆积影响加工精度。横跨工作台面的龙门式走刀架是核心执行部件，走刀架两端通过滑动副与工作台两侧的导轨连接，可沿板材长度方向匀速进给，走刀架上搭载的切割头安装座预留了多角度调节锁紧结构，可根据加工需求调整切割角度，实现0到45度范围内的斜面裁切，走刀架上方设置的管线拖链可规整排布切割动力管线、信号控制线，避免进给过程中管线拉扯干涉。工作台两侧的导轨安装面经过铣削找平处理，保证走刀架全程移动的直线度误差控制在合理范围内，切割头的移动路径与工作台面的平行度经过装配调校，可保证整幅板材切割过程中斜面角度的一致性，避免出现切口角度偏差、坡面凹凸不平的问题。设计过程中优先考虑了作业的稳定性，底部支撑框架设置了多道横向、纵向加强筋，承受大尺寸板材放置时的载荷不会出现台面形变，工作台的安装边界预留了操作人员的站位空间，两侧可根据产线布局对接上料、下料的输送机构，无需额外改造即可接入现有板材加工产线。切割作业时，待加工板材通过台面上的快速压块固定，调整切割头至目标角度后锁紧，走刀架沿导轨匀速进给即可完成整段斜面切割，相比人工划线切割的方式，可大幅提升斜面切口的平整度与角度一致性，减少后续打磨、修边的工序时长，同时降低操作人员近距离接触切割刃具的安全风险。设备的龙门架高度经过适配设计，可满足常规厚度板材的切割行程需求，不会出现切割头行程不足无法切透板材的问题，台面的镂空区域可配合下方的除尘接口接入厂区除尘系统，及时抽排切割产生的粉尘与废屑，改善作业现场的环境。
