一加仑手提塑料瓶吹塑成型模具结构

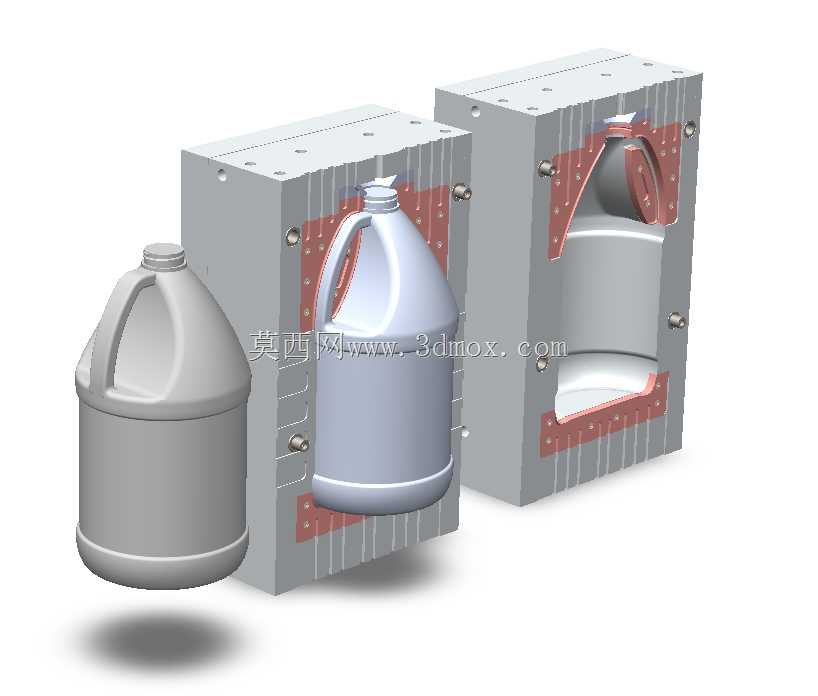

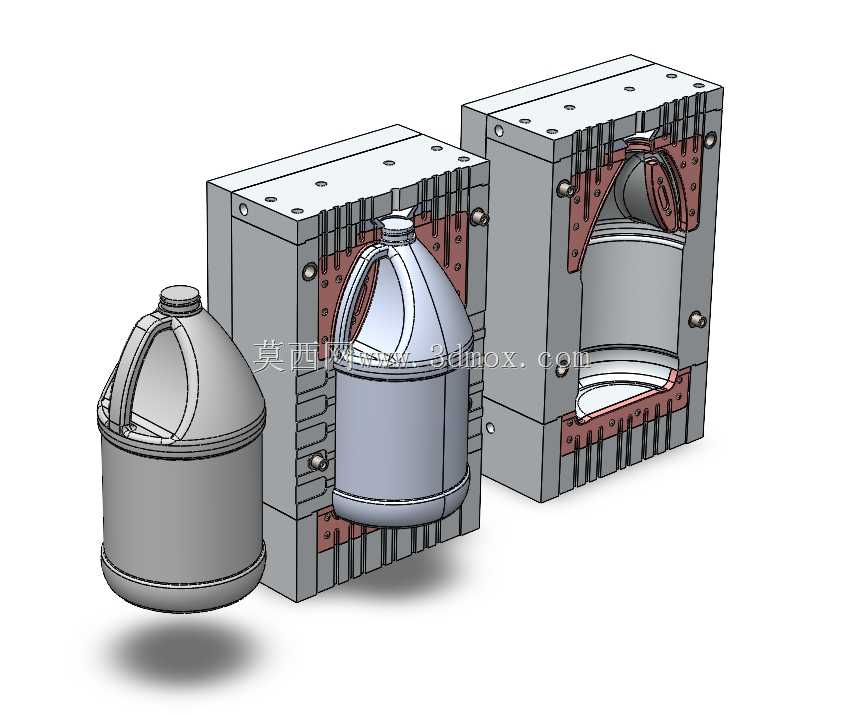

　　这套模具针对民用大容量液体包装容器的吹塑成型需求开发，适配1加仑规格带一体式提手的HDPE塑料壶生产，这类容器广泛应用于车用尿素、桶装饮用水、日化洗护液、工业清洗剂等液态产品的终端包装场景，是快消品、化工品包装线核心的成型工装。从结构布局来看，模具采用对称哈夫式分模设计，分模面沿壶体中心轴线纵向贯穿，完整覆盖提手、壶身、瓶口螺纹段的全部成型区域，避免分模线落在提手受力区域或壶身外观面，减少后续飞边修剪的工序工作量。模具型腔部分直接复刻成品壶的外轮廓，针对提手位置的中空异形结构，在分型面处做了贴合提手弧度的随形封料边，合模时封料边的贴合间隙控制在0.02mm以内，防止吹塑过程中高压空气泄漏导致的提手部位缺料、壁厚不均问题。

　　冷却水道采用随形排布设计，沿着壶身圆弧面、提手弯折处、瓶口加厚区域的型腔背面均匀布置，水道距离型腔壁的距离保持在1.5倍水道直径的区间，确保吹塑过程中型腔各区域温度均匀，避免成品壶出现局部收缩凹陷、冷却变形的缺陷，同时缩短成型周期。导向定位结构采用多组精密导柱导套配合，在模具四个角部以及提手成型区域附近额外增设定位锁块，抵消吹塑过程中型腔受到的高压涨型力，防止合模错位导致的壶壁厚薄偏差、分模面错边问题。瓶口部位设计了独立的镶件结构，适配标准的瓶口螺纹尺寸，镶件采用耐磨模具钢制作，可根据不同的瓶口密封需求快速更换，无需修改整体型腔结构，提升模具的适配性。排气结构开设在提手内侧、壶底边缘等吹塑时空气容易滞留的死角位置，

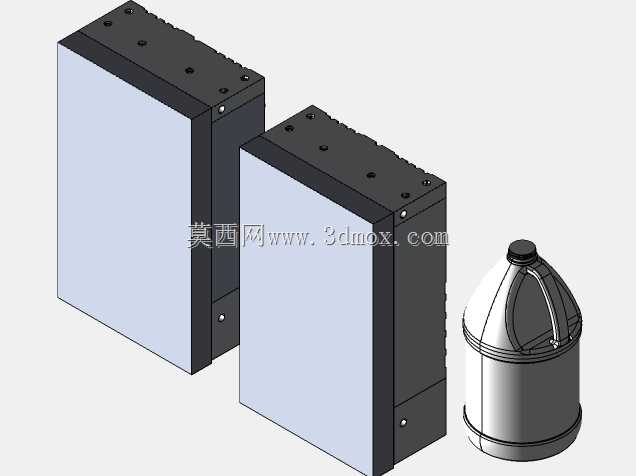

　　采用排气槽配合微孔排气塞的组合结构，排气槽深度控制在0.03mm以内，既保证型腔内空气可以在型坯吹胀时快速排出，又不会让熔融塑料渗入排气槽形成飞边。从安装边界来看，模具的外形尺寸适配常规挤出吹塑机的模板安装尺寸，模架背面预留了标准的安装螺孔与定位槽，可直接固定在吹塑机的移动模板与固定模板上，模具开合行程匹配1加仑壶的脱模高度，提手部位的倒扣结构随哈夫模开模动作直接脱离，无需额外的侧向抽芯机构，简化了模具的动作逻辑，降低生产过程中的故障概率。在实际生产场景中，熔融的塑料型坯从挤出机头挤出后垂入开启的模具型腔之间，模具合模后将型坯夹持在封料边位置，通过瓶口的吹气杆通入高压空气，将型坯吹胀贴合到型腔内壁，经过保压冷却后模具沿分模面打开，

　　成品壶即可直接取出，成型后的壶体提手位置强度满足满装液体后的提拎需求，壶身壁厚均匀，可适配后续的自动灌装、旋盖、贴标等包装线工序。设计过程中针对提手位置的受力需求，特意将对应位置的型腔做了局部壁厚补偿，让提手部位的成品壁厚比壶身平均壁厚厚15%左右，避免提拎过程中出现提手断裂的问题，同时壶底的成型面做了防滑纹理的复刻，让成品壶放置时具备足够的摩擦力，减少堆叠滑落的风险。
