3D打印机E3D超级火山热端喷嘴结构

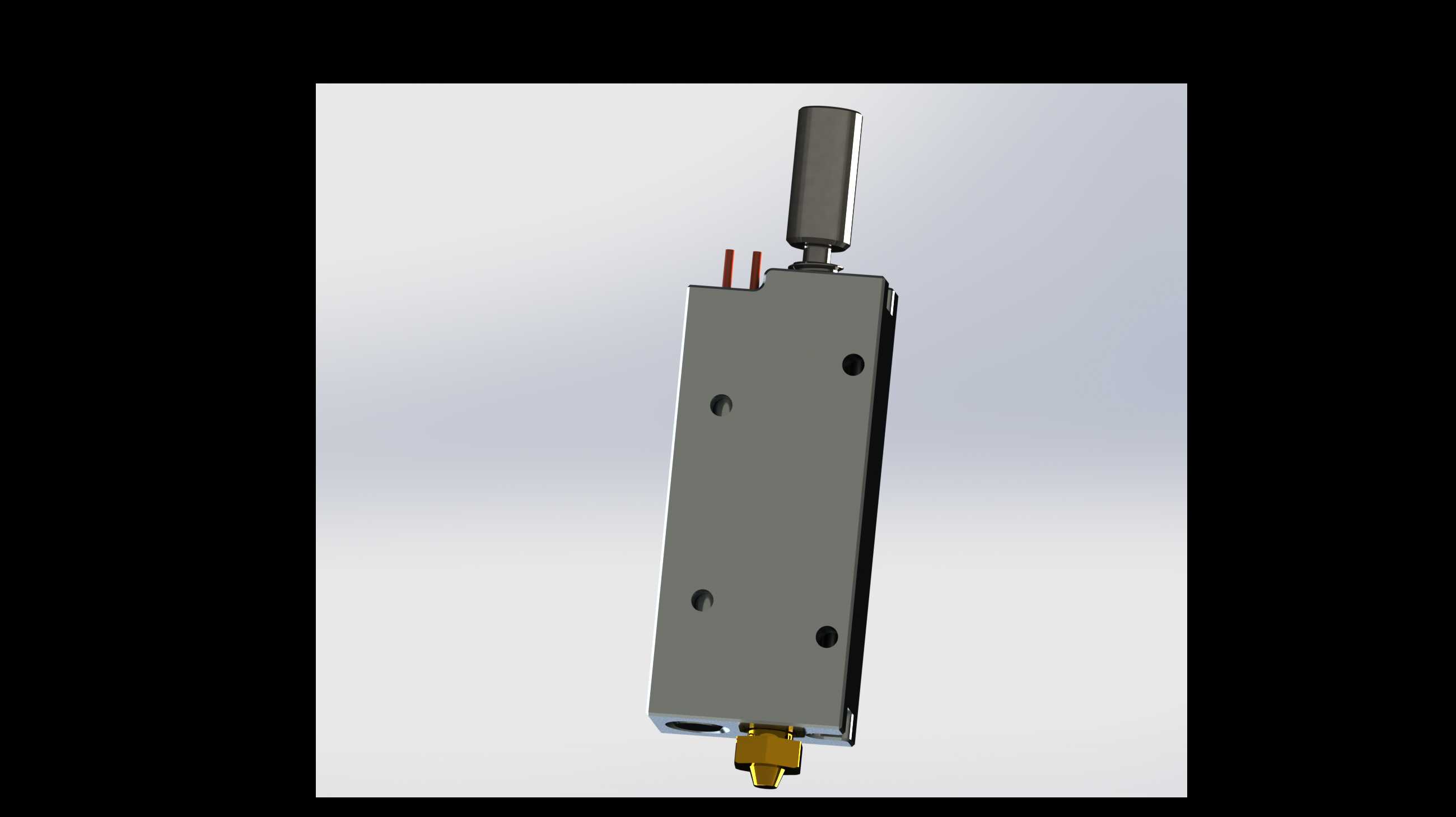

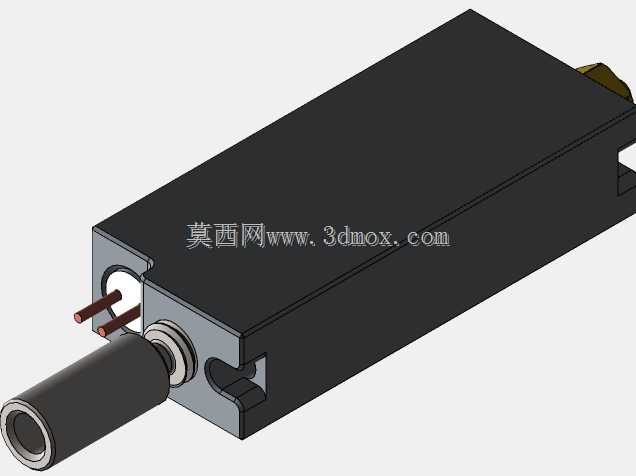

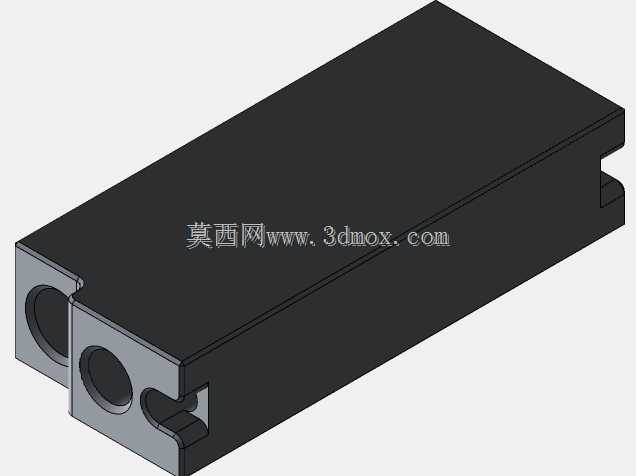

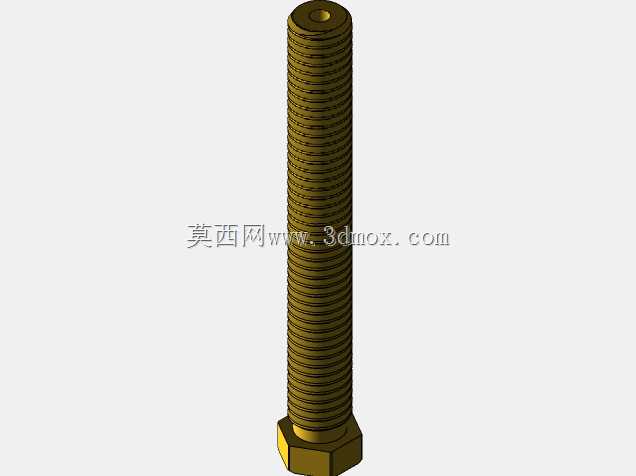

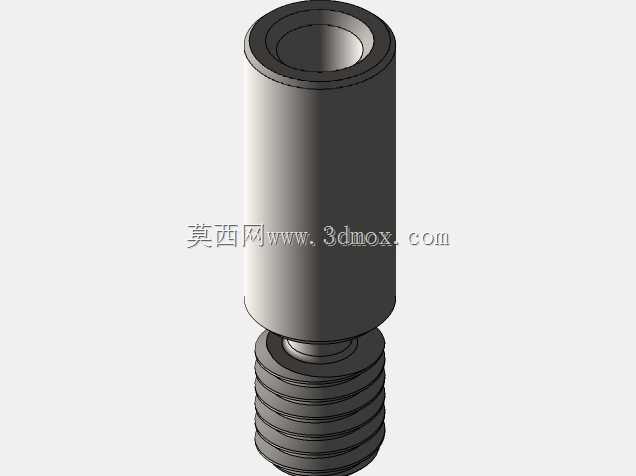

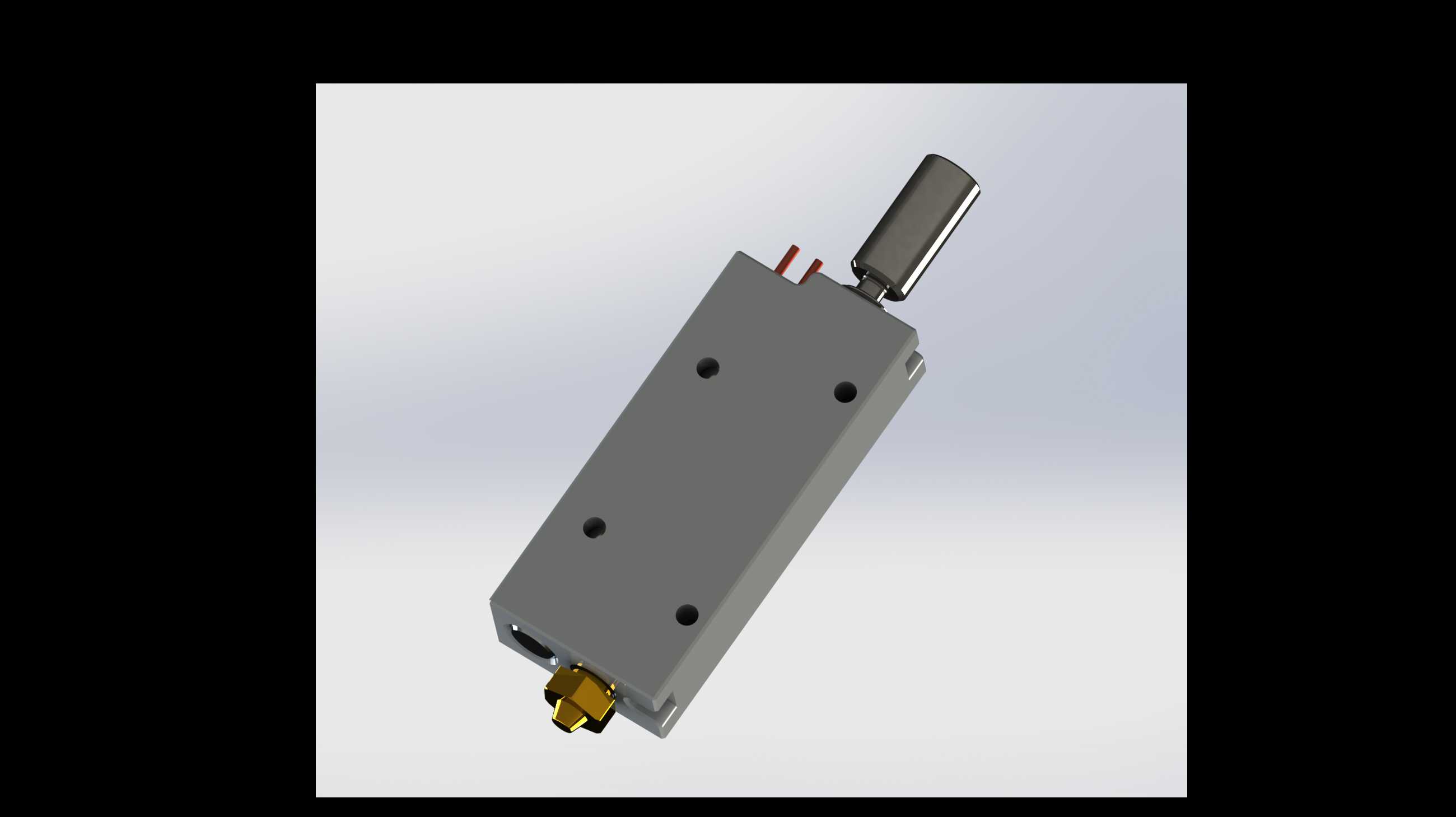

在桌面级FDM3D打印设备的挤出系统迭代中，大流量挤出的热端设计一直是兼顾打印效率与成型质量的核心难点，这款适配SuperVolcano规格的热端组件，正是针对大口径高速打印场景开发的核心熔融挤出部件。从实际应用场景来看，该热端可适配改装级桌面3D打印机、工业级大尺寸FDM成型设备，在打印大尺寸填充结构、厚壁制件时，能够支撑更高的耗材进给速率，避免常规热端因熔融效率不足导致的出料卡顿、层间结合力不足、堵头等常见故障。从功能特性上看，该组件集成了热载体块、加热元件安装位、温度传感器固定孔、喉管冷却衔接段以及黄铜材质的SuperVolcano喷嘴，热块内部的熔融腔容积较常规E3D热端提升数倍，能够让耗材在腔体内获得更充分的受热路径，即便是在1.2mm以上大口径喷嘴、高进给速度的工况下，也能保证丝材完全熔融，稳定输出均匀的熔丝。设计思路上，整体采用长方体式热块布局，四个角位预留的安装孔位可直接兼容主流E3D热端的安装支架，无需对原有打印机的挤出机安装板做大规模改装，降低用户的升级改造成本；热块侧面预留的加热棒与热敏电阻安装孔采用标准孔径，可适配市面上绝大多数通用的加热元件与温度检测部件，替换维护时无需采购专用配件。从安装边界来看，热块主体的长宽尺寸控制在常规挤出头的适配范围内，轴向长度在加装喷嘴与上部喉管衔接结构后，不会与打印机的X轴运动导轨、打印平台调平结构产生运动干涉，喷嘴末端的突出长度符合常规BLTouch等自动调平传感器的探测行程要求，安装后无需重新大幅调整Z轴限位参数。上部的圆柱形衔接结构用于对接散热管与挤出机的送丝通道，侧面伸出的接线端可直接连接到打印机的主控板加热与温度检测回路，整体结构没有多余的冗余设计，所有结构特征都服务于提升熔融效率、降低改装难度、提升工况稳定性这几个核心需求，在实际打印测试中，搭配1.0mm喷嘴使用时，挤出流量可达到常规V6热端的3倍以上，同时能保证熔丝塑化均匀，不会出现因熔融不充分导致的制件内部孔隙、表面起球等问题，适合需要提升大尺寸制件打印效率的用户进行设备升级使用。
