多层筛分结构振动筛设备结构设计

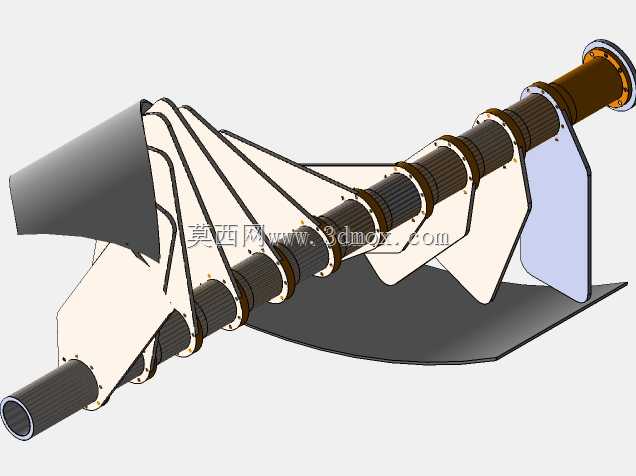

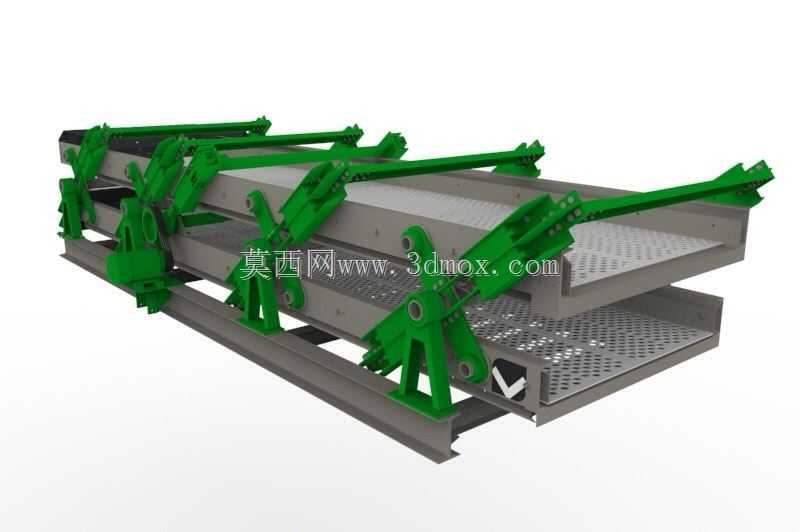

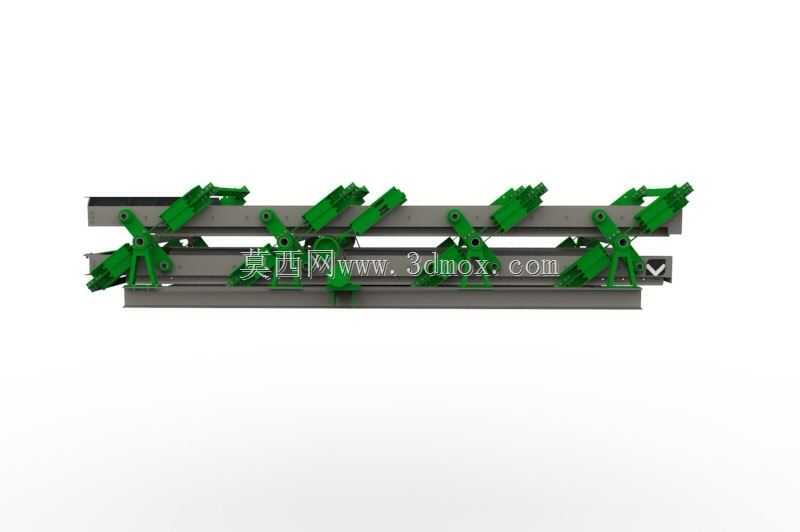

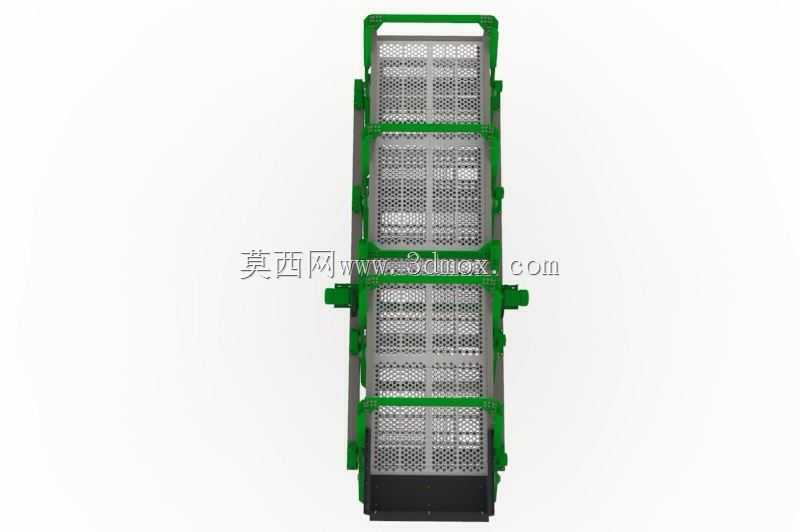

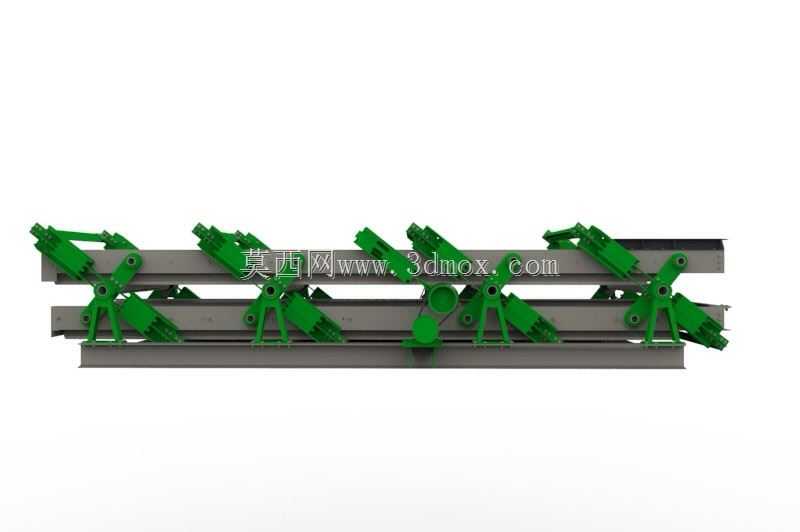

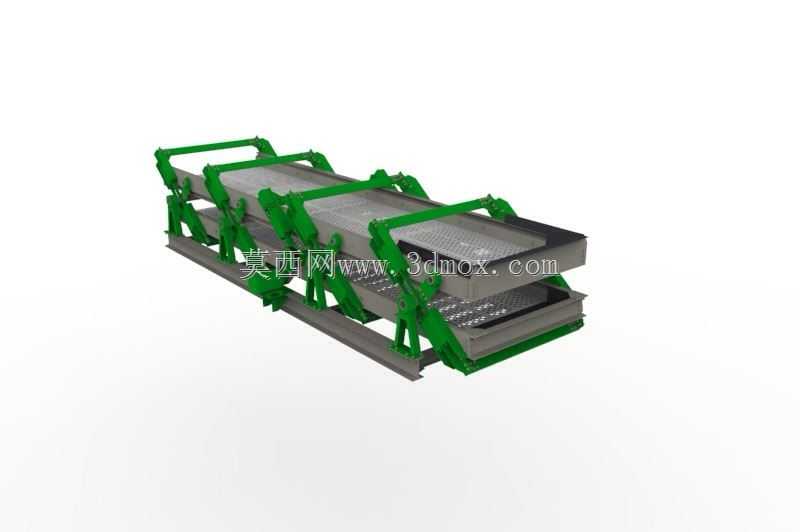

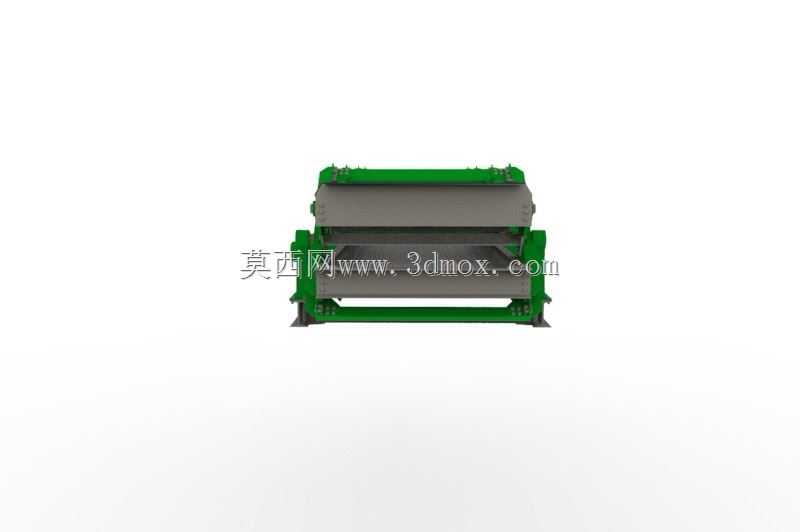

在矿山、建材、煤炭及砂石骨料加工的生产链路里，物料分级环节的核心处理设备始终绕不开振动筛，这套多层结构的振动筛模型，完全围绕干物料的粒度分级作业需求做结构搭建，从实际投产的安装边界到作业时的受力逻辑都做了完整还原。不同于单层筛网的简易筛分设备，这套模型采用三层叠置的筛面布局，不同孔径的筛网沿物料输送方向依次排布，入料端承接上游破碎或输送设备输出的混合粒度物料，依靠筛体的定向高频振动，让不同粒径的物料在筛面上做分层跳跃运动，小于对应筛网孔径的颗粒透筛落入下一层筛面或出料溜槽，大于孔径的物料则沿筛面倾角向出料端移动，最终一次性完成四种粒度区间的物料分级，大幅缩减多台单层筛串联布置的场地占用与设备投入成本。从设计思路上看，整套筛体的支撑结构采用弹性连杆式的激振支撑组，绿色的支撑臂架沿筛体两侧对称布置，每组支撑臂都预留了弹性元件的安装位，既可以传递激振力带动筛体做规律的往复振动，又能缓冲筛体作业时对基础底座的冲击载荷，避免振动传导至周边配套设备影响整条生产线的运行稳定性。筛框部分采用型钢焊接的框架式结构，筛网的固定压边沿筛框四周做了等距的安装孔位设计，现场更换筛网时不需要整体拆解筛体，只需要松开压边螺栓即可快速替换不同孔径的筛网，适配不同物料的筛分粒度要求。设备的安装边界需要重点关注，筛体整体沿物料输送方向保持3到5度的安装倾角，入料端高度高于出料端，保证物料在振动过程中可以依靠自重沿筛面向前移动，底座的安装地脚需要做二次灌浆处理，预留足够的检修空间在筛体两侧及底部，方便日常检查支撑弹性元件的磨损情况、清理筛网堵塞的颗粒。在实际应用场景中，这类多层振动筛既可以配套在颚式破碎机、圆锥破碎机之后做破碎物料的闭环筛分，将不合格的大颗粒物料返回破碎机再次破碎，也可以用在成品骨料的最终分级环节，直接输出符合粒度要求的成品料，在煤炭洗选环节还可以通过调整筛网孔径，完成原煤的粒度分级与脱泥作业，适配的物料类型涵盖碎石、煤炭、矿石、建筑固废破碎料等多种干散物料。模型完整还原了筛体的各部件连接关系，从支撑臂的铰接点位到筛框的加强筋布局都和实际投产设备保持一致，做结构校核时可以直接参考模型的受力点位布置，选型阶段也可以根据处理量需求对应调整筛面的宽度与长度参数，匹配不同产能的生产线需求。
