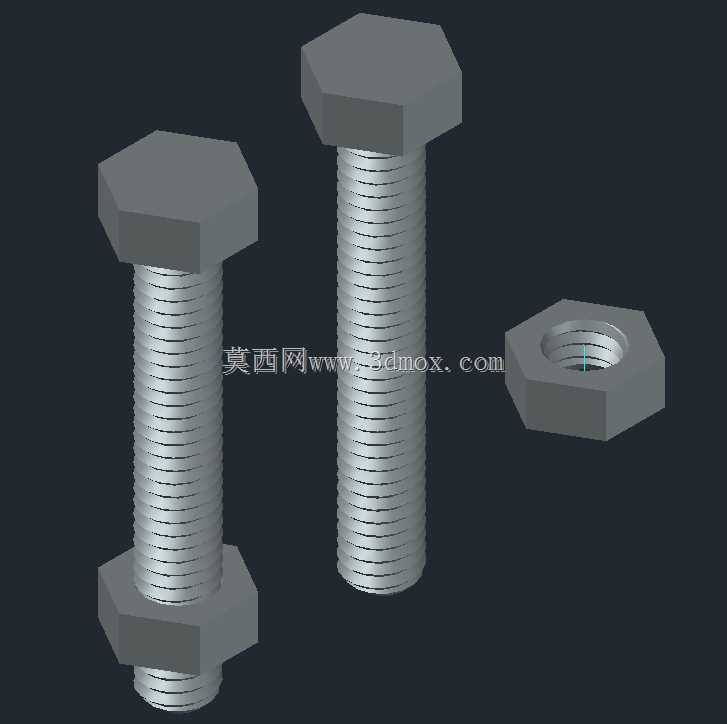

5/16粗牙外六角螺栓与六角螺母配套组件

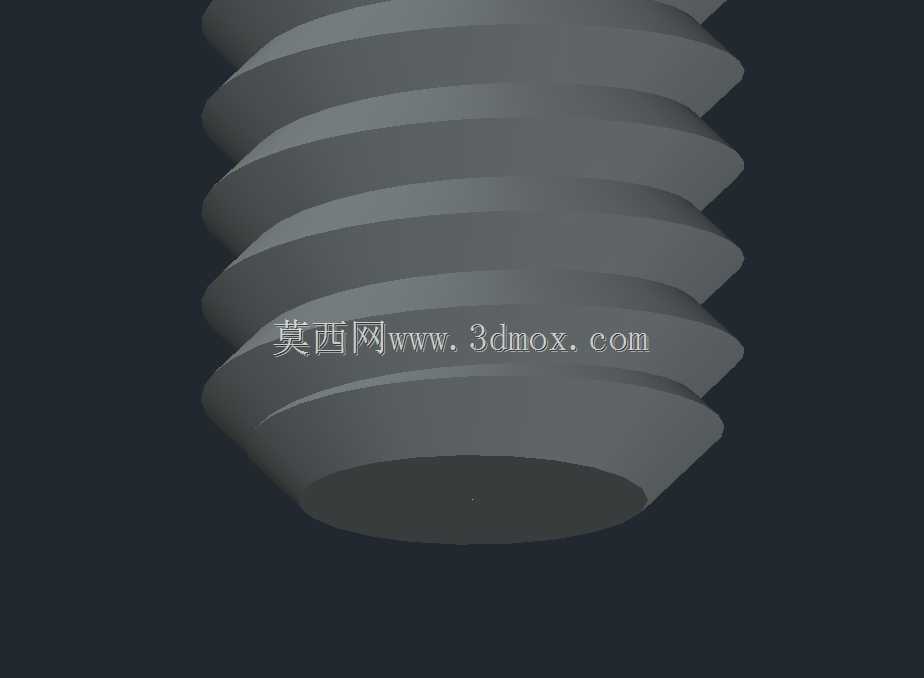

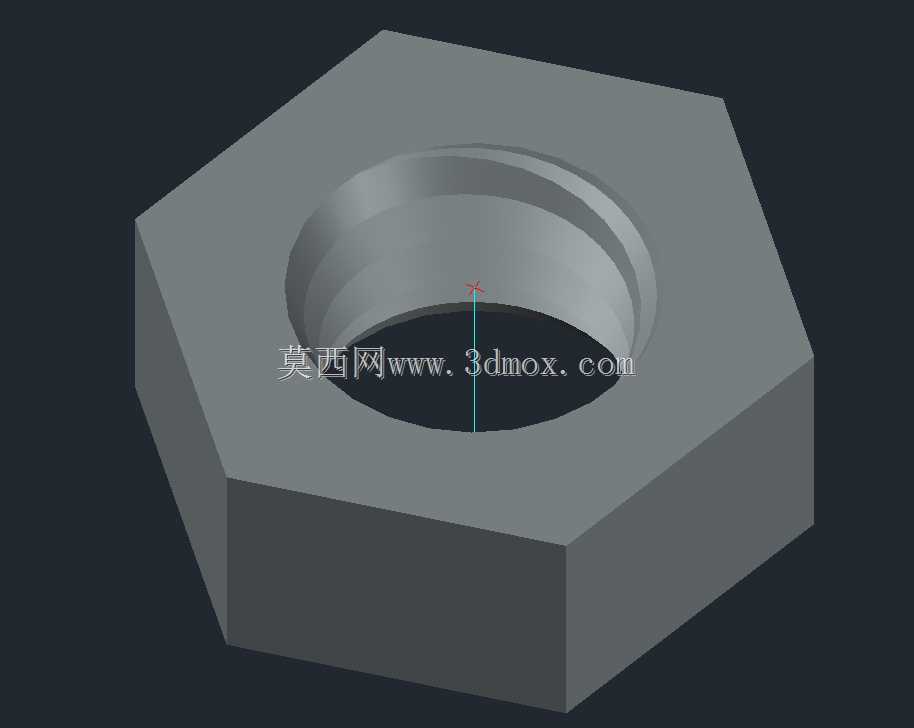

在通用机械装配、小型设备机架搭建、工装夹具组装、民用五金维修等场景中，英制粗牙螺纹紧固件的应用覆盖了从临时工装固定到长期设备连接的各类需求，这套5/16规格的外六角螺栓与六角螺母组件，就是针对这类场景设计的标准连接副。从实际使用角度看，粗牙螺纹的牙距更大，单牙啮合的受力截面更宽，在频繁拆装、存在小幅振动的连接工况下，相比细牙螺纹更不容易出现滑牙问题，对装配时的对中精度要求也更低，适合现场维修、快速组装这类没有高精度工装辅助的作业场景。设计这套组件时，首先考虑的是螺纹啮合的匹配精度，螺栓的外螺纹牙型与螺母的内螺纹牙型完全贴合，啮合段的有效牙数控制在8到10牙区间，既保证足够的连接抗拉强度，又避免多余啮合段带来的装配阻力。螺栓头部采用标准外六角结构，对边尺寸符合常规开口扳手、套筒的通用规格，现场装配不需要定制专用工具，拧紧时的受力面均匀分布在六角的六个侧面，不会因为局部应力集中造成头部棱角崩损。配套的六角螺母同样采用等规格对边尺寸，和螺栓头可以用同一把工具完成拧紧作业，减少现场工具切换的麻烦。从安装边界来看，螺栓的光杆段与螺纹段过渡位置做了微小的倒角处理，穿过被连接件的安装孔时不会刮伤孔壁，也能避免螺纹起始端的毛刺卡滞在孔口位置；螺母的端面做了平面度处理，和被连接件表面贴合时不会出现翘边，保证预紧力能均匀传递到整个连接接触面。需要注意的是，这套组件的螺纹公差按接近ANSI规范的实验级参数设计，没有预留常规量产紧固件的装配间隙，更适合用于三维装配干涉检查、工装设计时的标准件调用、连接结构受力模拟这类设计场景，如果要用于实际3D打印制作实物，需要根据打印工艺的精度特性适当放大配合间隙，避免打印后螺纹无法旋合。组件建模时还原了螺纹的完整牙型细节，不是简化的装饰性纹理，在做装配动画、爆炸视图演示时，可以清晰展示螺纹旋合的过程，也能用于检查相邻部件和螺纹牙顶之间的安全间隙，避免设计时出现运动干涉。在做设备选型匹配时，这套5/16粗牙螺纹副的抗拉承载力可以满足中小型机架拼接、钣金件连接、非金属件与金属件的复合连接需求，装配时不需要额外加工螺纹底孔，只要在被连接件上打出对应直径的光孔就能完成穿装，配合平垫圈使用还能进一步分散接触面的压应力，避免软质被连接件表面被压溃。
