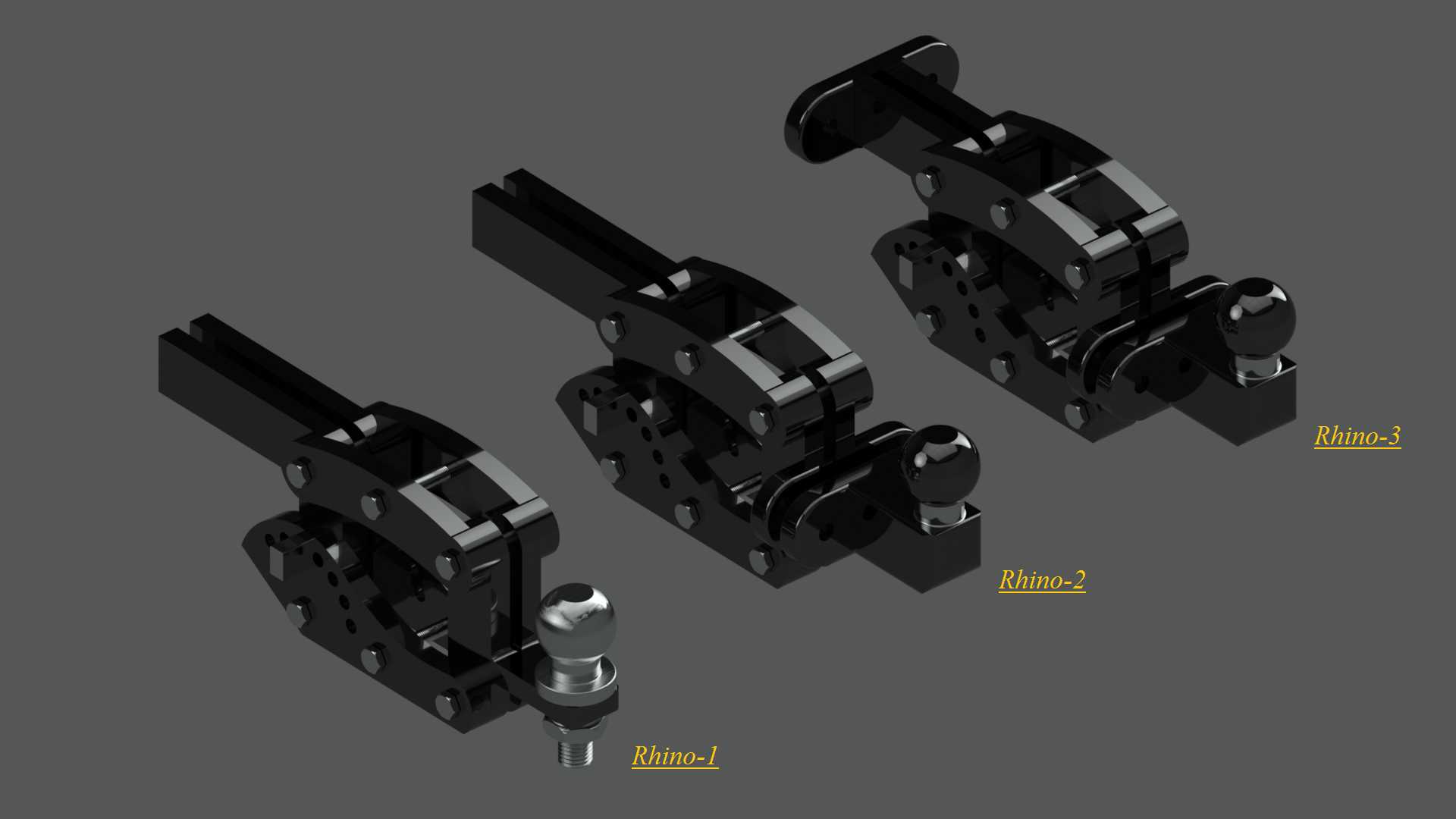

拖车牵引连接用Rhino挂接装置结构

这类挂接装置主要应用在乘用车辆尾部与拖挂单元的连接场景，覆盖小型旅居拖挂、行李拖斗、户外装备挂载托架等多种使用工况，是实现主车与拖挂单元可靠连接、传递牵引力同时缓冲行驶过程中多方向冲击载荷的核心部件。从结构设计来看，该装置采用快锁式棘爪锁紧结构，主体承力部分采用一体化锻造式基体设计，避免多件拼接带来的应力集中问题，锁紧机构集成在基体内部，通过扳动解锁手柄即可实现拖挂球头的快速卡入与锁止，锁止到位后自带防脱保险销位，可避免行驶过程中因振动导致锁止机构意外松脱。设计过程中优先考虑了安装适配性，装置的安装端采用标准方管插入式结构，匹配主流乘用车辆后防撞梁位置预留的方口安装座，安装时仅需将插入段推入方口后穿入横向固定销即可完成固定，无需对原车结构做额外切割或焊接改造，安装边界预留了足够的调节余量，可适配不同离地间隙的车型安装需求。球头连接部分采用通用标准尺寸的牵引球头，可匹配市面上绝大多数小型拖挂设备的连接碗结构，球头与基体连接位置设置了耐磨衬套，可缓冲车辆起步、制动以及转向过程中产生的多维度摆动载荷，减少金属部件之间的硬摩擦损耗，延长部件使用寿命。装置的解锁手柄做了加长力臂设计，即便在冬季戴厚手套的工况下也能轻松完成解锁操作，手柄表面做了防滑纹理处理，操作时不易打滑。整体结构做了模块化拆分设计，易磨损的球头、锁紧棘爪、衬套部件均可单独拆卸更换，无需整体更换整个装置，降低后期维护成本。在受力设计上，通过有限元仿真对基体受力薄弱位置做了加厚处理，在保证整体结构强度满足额定牵引载荷要求的前提下，尽可能去除非承力区域的多余材料，控制装置整体自重，避免给车辆尾部造成过大的额外负载。装置的外露部件均做了防腐表面处理，可适应雨天、融雪盐腐蚀等复杂户外使用环境，避免长期使用后出现锈蚀卡滞的问题。
