7.62x54R步枪弹药精细三维建模作品

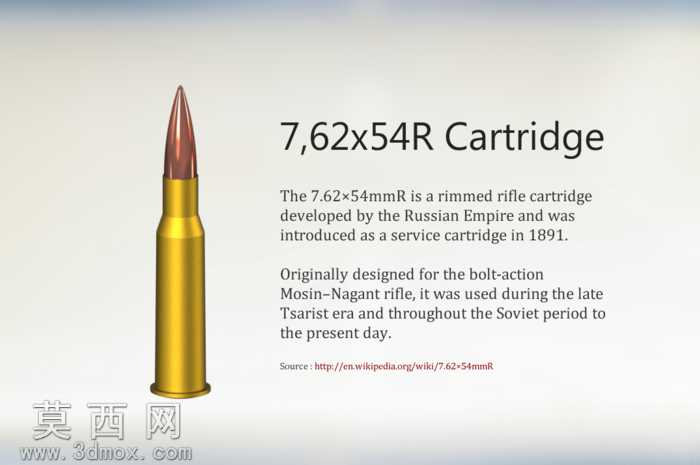

本作品为7.62x54R步枪弹药的三维建模成果，建模过程基于SolidWorks平台完成，整体采用分体式结构设计思路，将弹药拆分为弹头、弹壳两个独立零件分别建模后完成装配，完整还原了该型凸缘步枪弹的真实结构特征。建模阶段首先通过查阅该型弹药的公开制式尺寸参数，确定弹壳整体锥度、底缘凸台尺寸、弹头弧形部曲率、弹壳肩部过渡角度等关键结构参数，采用旋转凸台特征作为基础建模方式，先绘制弹壳的半剖面轮廓草图，对弹壳口部、斜肩、筒体、底缘、底火安装位的轮廓进行精准约束，通过360度旋转生成弹壳基础实体，随后对底火位置进行切除拉伸生成底火安装凹槽，对弹壳内部的装药空腔进行抽壳处理，保证弹壳壁厚符合真实弹药的结构比例。弹头部分同样采用旋转凸台方式建模，分别绘制弹头被甲、铅芯的剖面轮廓，通过组合特征完成弹头的实体构建，还原弹头尾部与弹壳口部的过盈配合结构，装配时通过同轴心、端面重合的配合关系将弹头与弹壳完成组装，保证整体装配公差符合真实弹药的尺寸逻辑。材质与渲染阶段，为弹壳赋予黄铜金属材质，调整金属粗糙度、反射率参数还原黄铜弹壳的金属光泽与轻微氧化质感，为弹头被甲赋予铜包钢材质效果，调整材质的高光与哑光比例还原弹头被甲的表面质感，为底火部位赋予紫铜材质区分结构差异。渲染过程中添加柔和的环境光与定向补光，突出弹壳表面的金属反光层次与结构轮廓，同时在展示图中搭配该型弹药的历史背景说明，让模型兼具结构展示与科普属性。建模过程中对弹壳底部的底缘卡槽、抽壳沟槽等细微结构进行了精细化还原，没有忽略小尺寸结构的特征表达，保证模型在放大查看时依然具备足够的结构细节，整体模型结构严谨，尺寸比例准确，可用于枪械结构教学、弹药原理展示、三维场景搭建等多种场景，分体式的零件设计也支持对弹药内部结构进行拆解展示，方便使用者理解定装弹药的基本组成与装配逻辑。
