带加强筋的矩形安装塑料壳体结构

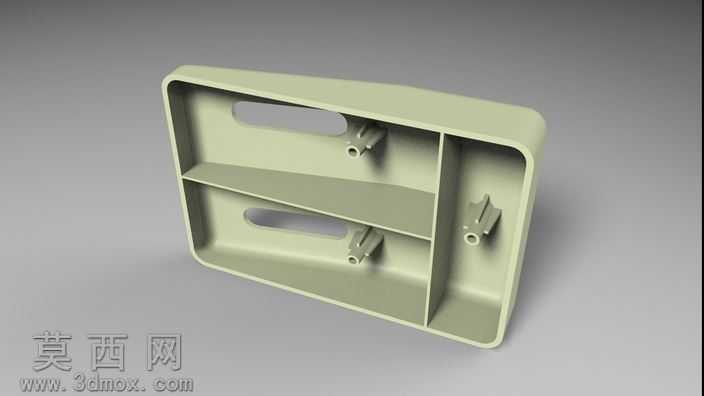

本塑料部件采用三维建模软件完成全参数化设计，整体为带圆角过渡的矩形框式壳体结构，建模全程依托表面造型技术完成曲面构建，首先绘制壳体的外轮廓基准草图，通过拉伸命令生成基础壳体的主体壁厚，对壳体所有外边缘做等半径圆角处理，避免注塑生产过程中出现应力集中问题，同时提升部件外观的顺滑质感。壳体内部设置纵横交错的加强筋结构，横向加强筋将壳体内腔分隔为两个独立的功能区域，纵向加强筋沿壳体短边方向布置，有效提升壳体整体的结构刚性，降低塑料件在受外力时发生形变的概率，同时减少注塑冷却过程中的翘曲变形风险。壳体内腔预留了多组带通孔的圆柱安装柱，安装柱根部做三角加强筋与壳体内壁连接，提升安装柱的抗扭、抗弯折强度，可用于配套螺丝实现与其他零部件的紧固装配；壳体侧壁开设两个对称的长圆形镂空槽，既可以减轻部件整体重量，节省塑料原材料用量，也能作为装配对位的卡口或者走线通道使用。材质设定为常用的浅军绿色工程塑料，渲染阶段调整材质的哑光质感参数，还原注塑塑料件的真实表面质感，对加强筋与壳体连接位置做圆角过渡处理，避免注塑时出现缺胶、应力痕等生产缺陷。设计过程中充分考虑注塑工艺的成型要求，所有壁厚保持均匀一致，拔模角度统一设置为1.5度，确保部件可以顺利从模具中脱出，安装柱的内孔深度与壁厚比例符合注塑成型规范，避免出现厚壁导致的缩痕问题，整体结构兼顾结构强度、装配实用性与注塑生产的工艺可行性，可作为小型设备的外装防护壳体或者内部安装支架使用。
