地震救援用麦克纳姆轮无人探测行走机构

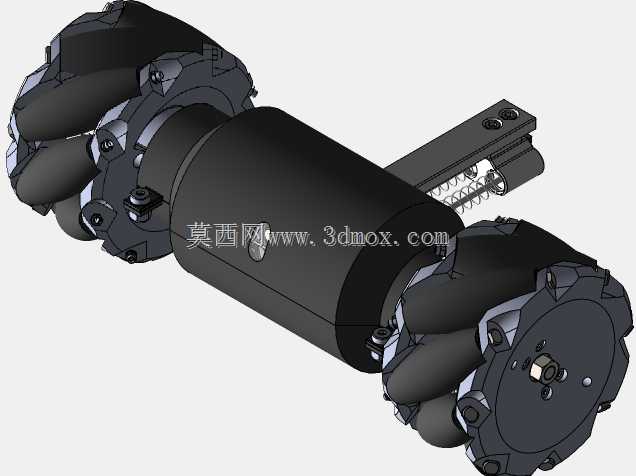

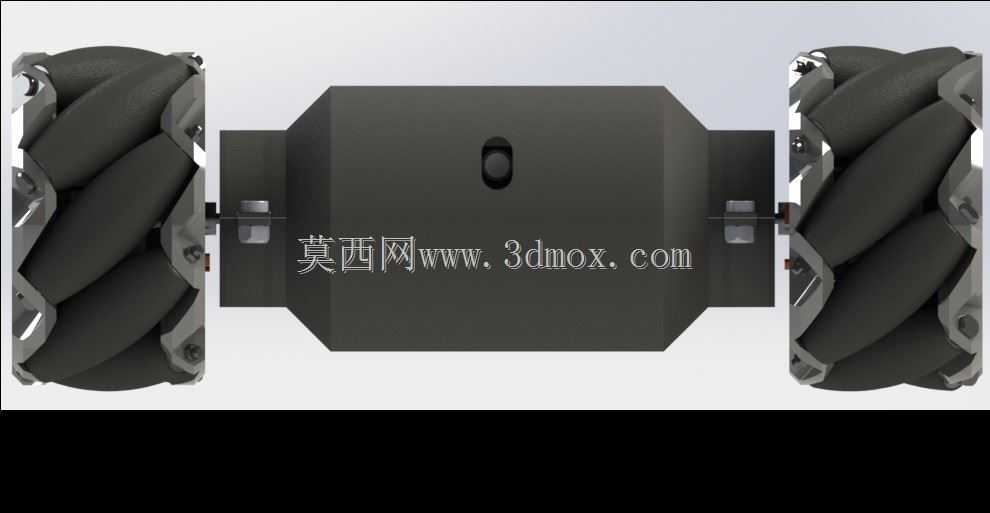

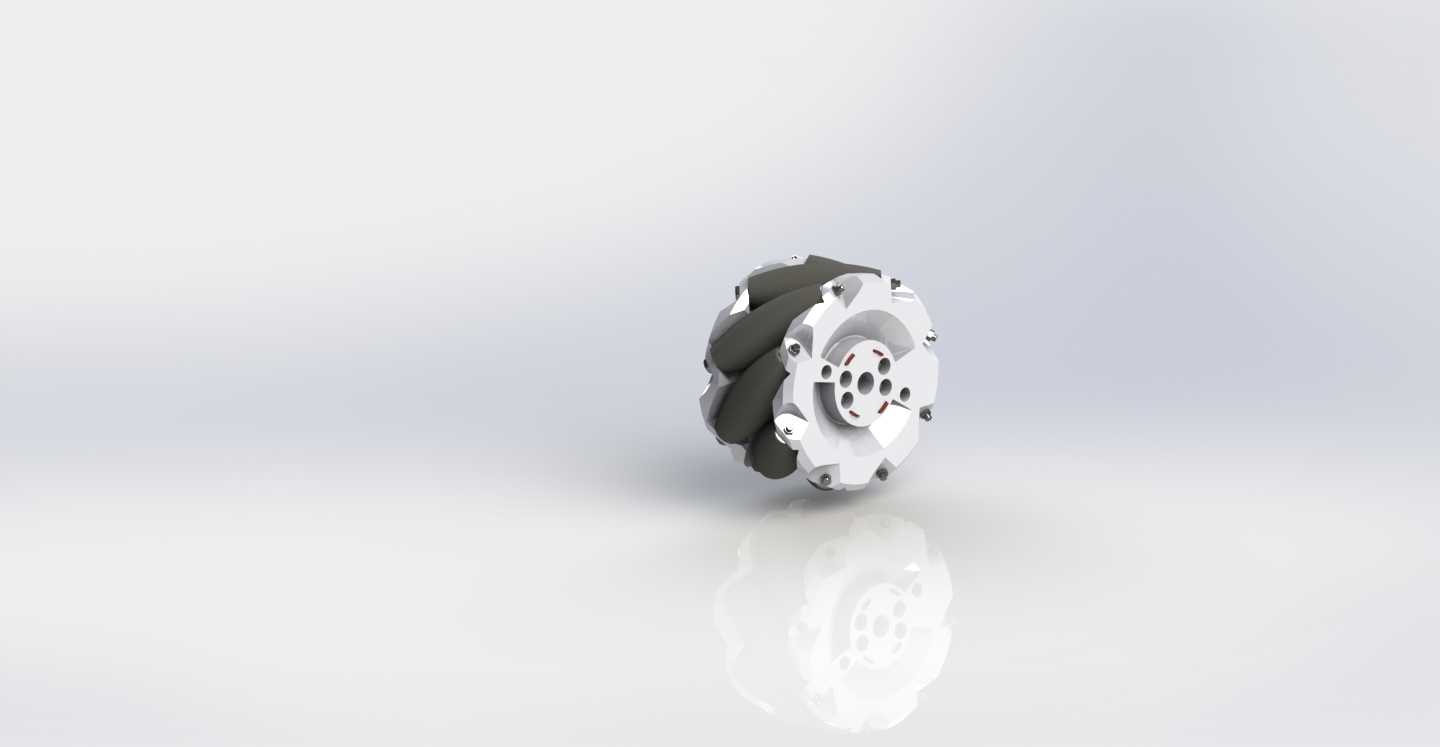

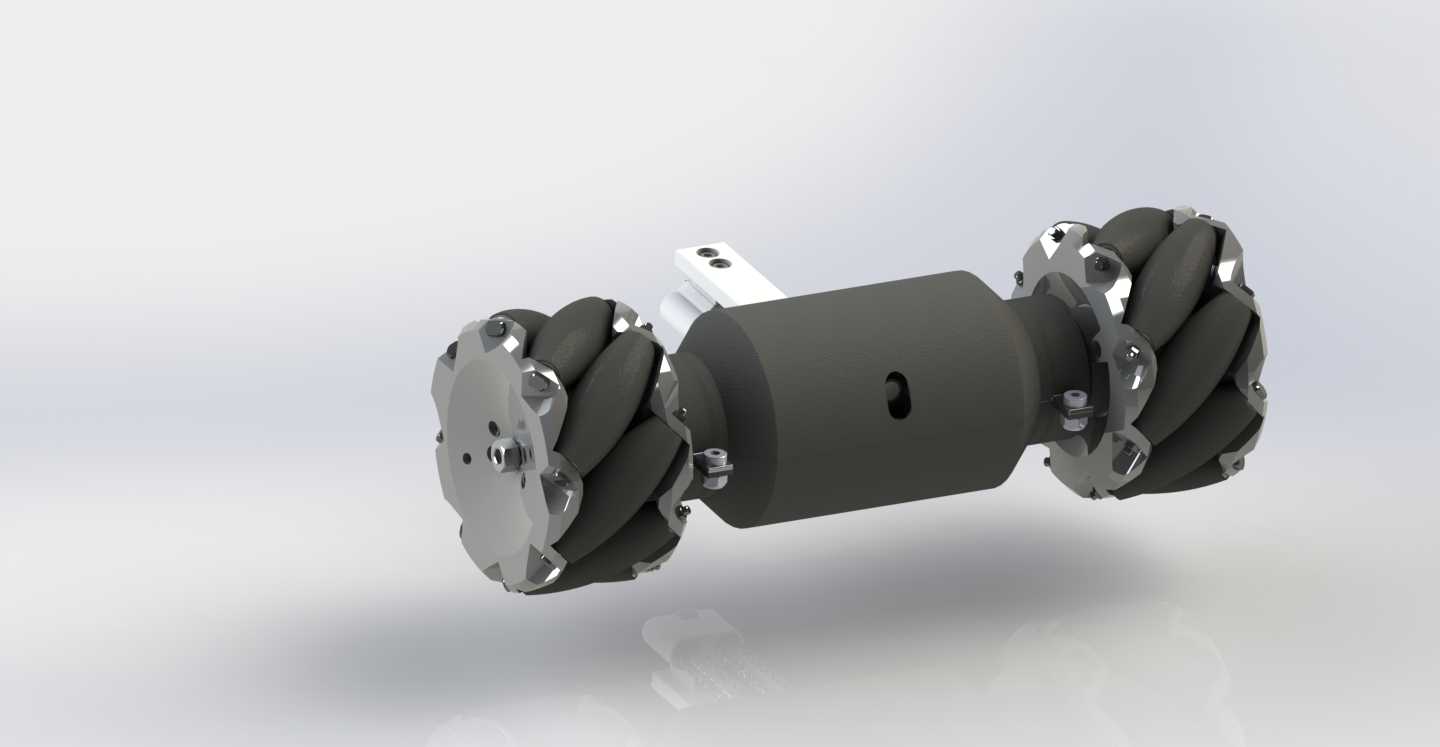

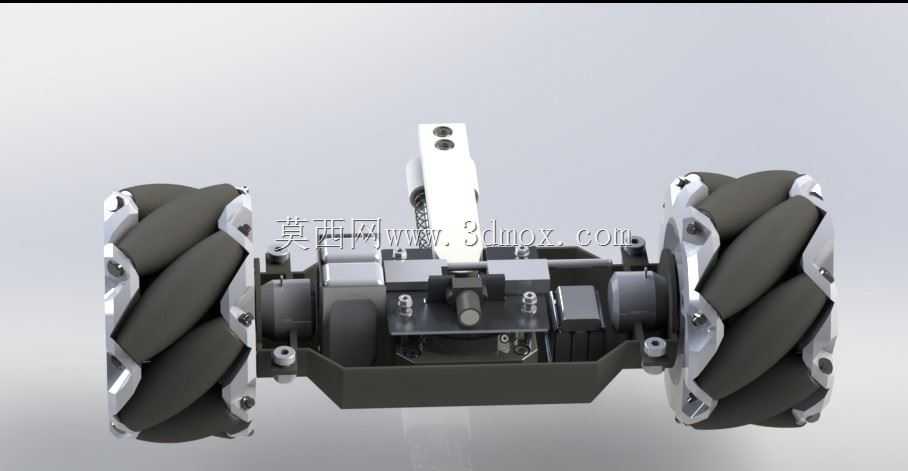

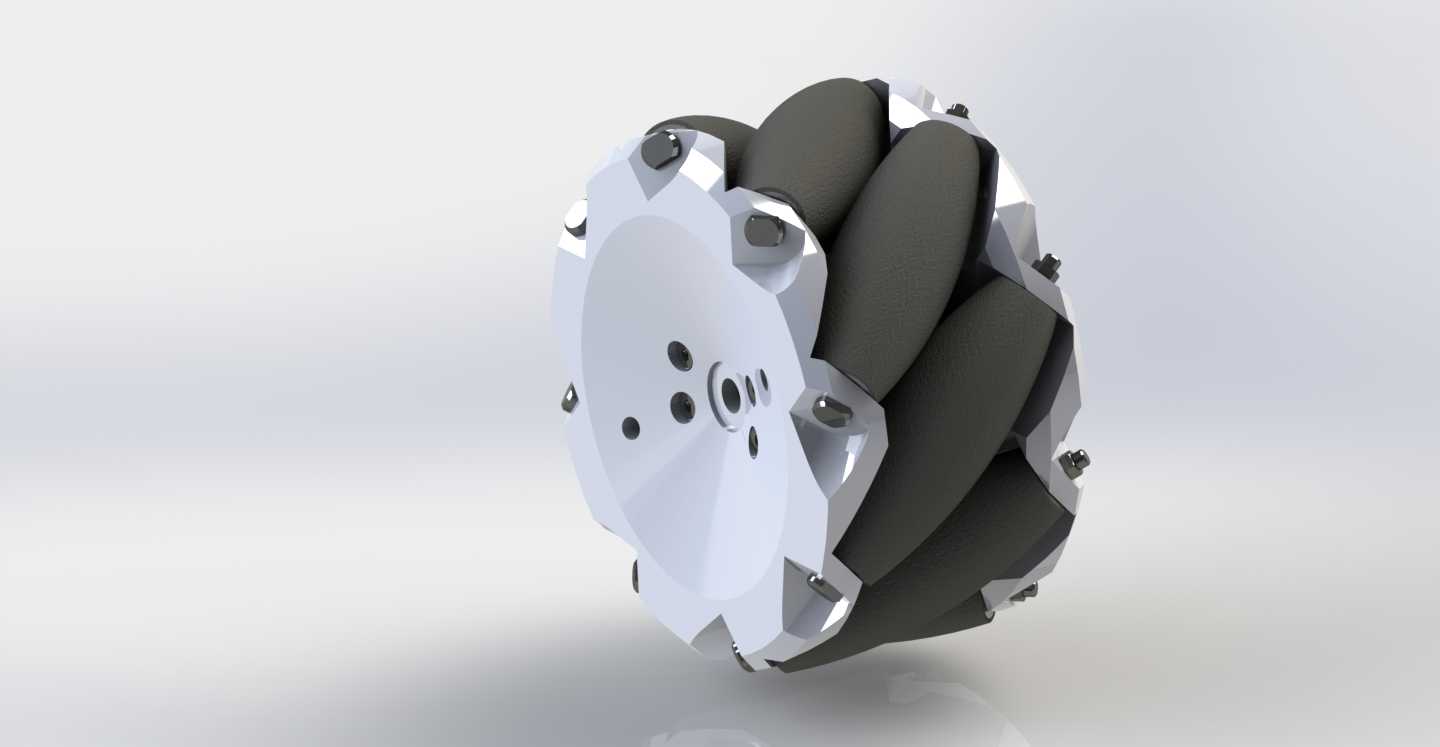

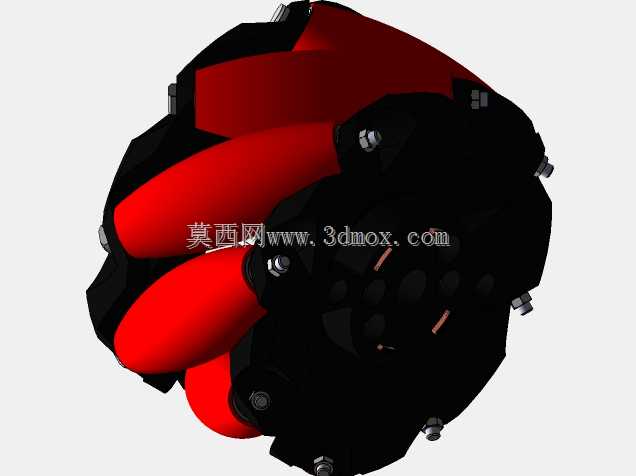

该行走机构主要面向震后建筑内部探测场景设计，适配狭小空间内的全向移动需求，解决传统轮式载具在废墟间隙、狭窄通道中转向半径不足、无法横向平移的痛点，可搭载探测模块深入坍塌建筑内部完成环境侦测、被困人员定位等作业，无需人员进入高危区域，大幅降低二次坍塌带来的救援风险。整体采用对称式双轮组布局，两端配置的麦克纳姆轮通过轮缘斜置辊子的差速转动，可实现前行、横移、斜行、零半径回转等全向移动动作，无需额外设置转向机构，在宽度仅略大于载具本体的缝隙中也能灵活调整姿态，适配震后废墟中不规则的通行空间。中间的主体舱段为集成安装位，内部可预留电池、控制板、通讯模块的安装空间，外部预留标准化安装接口，可根据任务需求快速更换热成像摄像头、生命探测仪、气体传感器等不同载荷，舱体采用圆柱式构型，可减少在狭窄空间内移动时的凸起剐蹭，降低行进阻力。设计阶段优先考虑了复杂地形的通过性，轮组与中间舱段的连接采用刚性轴系配合定位法兰，辊子选用耐磨弹性材质，可在碎石、碎砖、凹凸不平的硬化地面上保持足够抓地力，同时避免尖锐杂物卡入辊子间隙造成卡滞。安装边界方面，轮组外缘到舱体轴线的径向尺寸经过严格控制，整体最大外径适配常规建筑入户门、坍塌后形成的通行间隙宽度，轴向总长度预留了载荷安装的冗余空间，两端轮组的安装法兰采用通用孔位设计，可直接适配标准规格的驱动电机输出轴，无需额外设计转接件，降低后续载具集成的改造成本。轮组的辊子排布经过受力优化，承载时各辊子受力均匀，可承受载具本体加探测载荷的总重量，移动过程中不会出现偏载卡顿的问题，中间舱段的侧壁预留了走线孔位，供电与信号线路可从舱体内部直接连接两端驱动电机与前端载荷，避免线路外露被碎石剐蹭断裂，提升恶劣环境下的运行可靠性。
