桌面式PCB数控钻孔加工设备结构设计

这款桌面式PCB钻孔设备主要面向小批量电路板打样、实验室研发试制场景，区别于大型工业PCB钻床的占地大、投入高特性，可直接放置于常规工作台面使用，适配电子研发工作室、职业院校实训基地、小型电子加工厂的小批量生产需求，专门针对印刷电路板的高精度孔位加工设计，可完成PCB板上的过孔、元件插装孔的钻削作业，也可适配薄铝板、亚克力板等非金属或软质金属薄板的小孔加工。

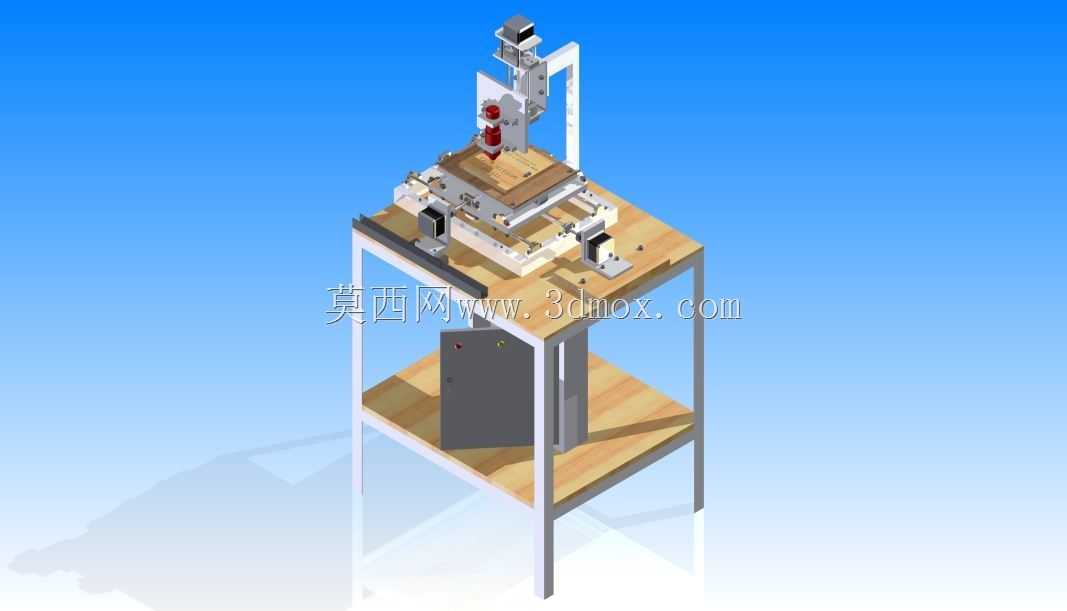

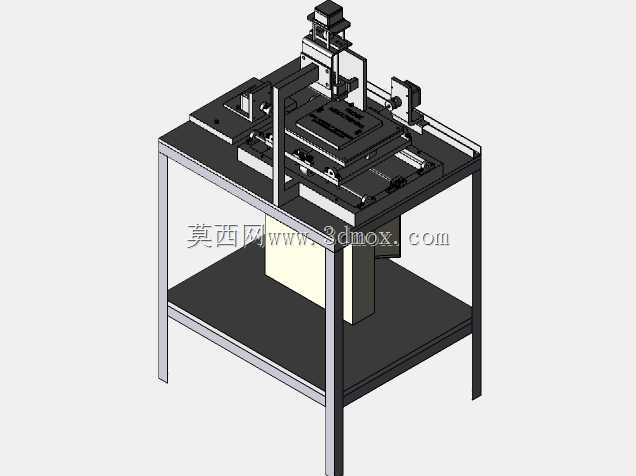

设备整体采用立式框架布局，底部为方管焊接的支撑机架，上层设置木质操作台面用于放置待加工工件，下层预留空间可放置电气控制柜体、驱动电源等组件，整体安装占地面积仅约0.6平方米，台面高度适配常规坐姿操作需求，操作人员无需站立即可完成工件装夹、对位、加工的全流程操作。

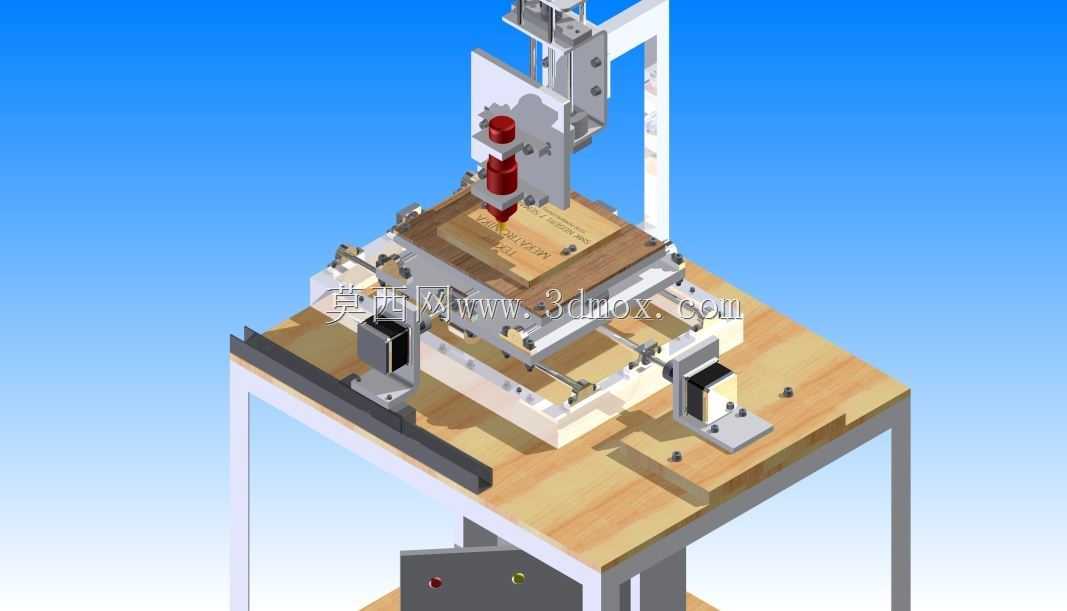

传动结构采用三轴联动设计，X、Y轴负责承载工件完成平面方向的进给移动，采用线性导轨搭配丝杠传动的结构，保证移动过程的平顺性与定位精度，可覆盖常规A4幅面以内的PCB板加工范围；Z轴搭载钻孔主轴头，采用垂直进给结构，主轴可适配不同直径的微型钻头，满足0.1mm到3mm区间的常见PCB钻孔需求，主轴进给行程可根据板材厚度灵活调整，避免钻穿台面或者钻深不足的问题。

设计过程中优先考虑了小型设备的刚性与操作便利性，台面四周设置了可调节的工件定位挡块，装夹PCB板时可快速对齐基准边，减少对位辅助时间；走线全部采用拖链内置排布，避免长期运动过程中线缆磨损；机架底部设置可调脚杯，可根据地面平整度调整设备水平度，保证钻孔过程中设备无晃动，提升孔位加工精度。设备的电控部分集成在机架下层的柜体内，操作按钮设置在台面侧方，伸手即可触及，紧急停止按钮设置在最易触碰的位置，应对加工异常时可快速停机。

从结构建模的角度来看，该设备的各部件装配关系清晰，传动部件的安装基准、配合公差都做了明确的预留，导轨安装面、主轴安装座都设计了对应的定位止口，实际加工组装时可快速完成调校，无需复杂的二次配作，非常适合小型非标设备开发者参考其结构布局，搭建适配自身加工需求的小型数控钻孔设备，也可作为三轴数控设备教学的典型结构案例，帮助学习者理解小型数控加工设备的传动布局、安装基准设定、操作空间预留的设计逻辑。
