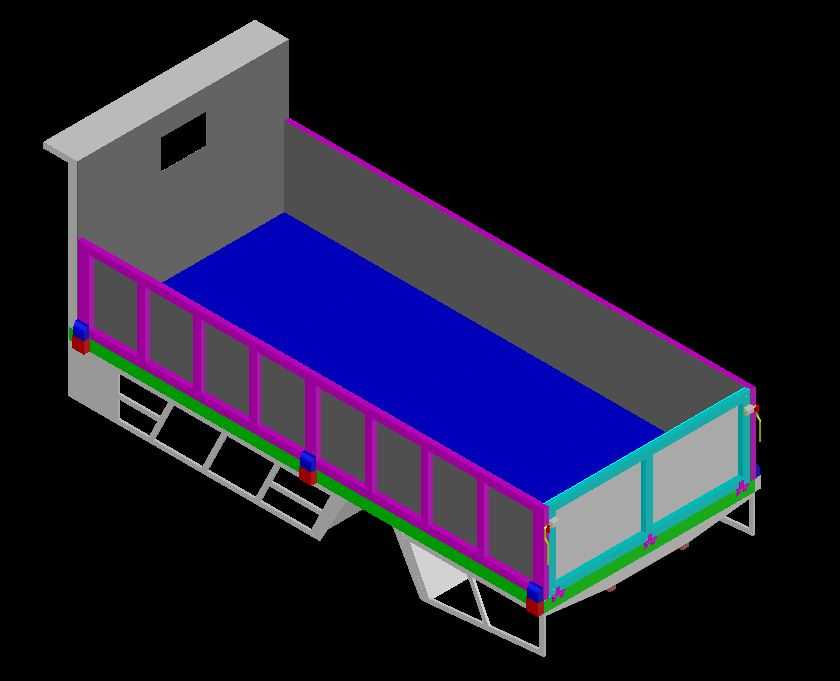

CD FE 73型钢制货运卡车底盘结构

该结构针对城郊散货运输、工程辅料转运场景设计，采用钢制承载式货厢与底盘一体化匹配思路，可适配常规铺装路面及轻度非铺装路面的短途运输需求，日常可承载建材、生产物料、农副货品等多种类型货物，货厢栏板采用等厚钢板弯折成型，侧围与底板通过加强筋交叉排布提升抗形变能力，避免重载工况下出现货厢鼓胀、底板凹陷问题。底盘部分的纵梁采用变截面槽钢结构，从车头衔接处到车尾承载段逐步调整板材厚度，平衡前部动力总成安装的轻量化需求与后部货厢的承载强度要求，横梁采用等距分布的冲压槽钢，与纵梁通过焊接加铆接的复合连接方式固定，既保证车架整体的扭转刚度，也能抵消复杂路面行驶时产生的交变应力，避免长期使用后出现车架开裂、连接位松动的问题。悬架安装位预留了标准钢板弹簧的装配空间，匹配对应吨位的减震组件，可根据实际运输场景调整钢板弹簧的片数，适配不同额定载重的使用需求，转向机构的安装支座与车架纵梁采用一体化冲压成型，减少额外拼接带来的装配误差，保证转向动作的精准度，降低行驶过程中的轮胎异常磨损。货厢与底盘的连接位设计了统一规格的安装孔位，可根据运输需求快速更换不同栏板高度的货厢结构，也可拓展加装篷布架、侧开式货厢门等附属结构，货厢尾部预留了装卸货的踏板安装位与尾灯固定支架，符合道路行驶的安全规范要求。整体结构的安装边界充分考虑了常规货运车辆的外廓尺寸限制，宽度适配标准车道通行要求，轴距设置兼顾转弯灵活性与高速行驶稳定性，底盘下部的管线排布预留了足够的离地间隙，避免非铺装路面行驶时碎石磕碰管线造成故障，燃油箱、储气筒等附属部件的安装位均设计在车架内侧的防护区域内，减少侧面碰撞时的部件损坏概率。建模过程中对所有连接位的配合公差做了对应预留，装配关系完全符合实际商用车的生产装配逻辑，可直接用于结构受力仿真验证、改装方案适配参考，也可作为商用车设计教学的演示案例，帮助从业者理解货运卡车底盘与货厢的匹配逻辑，掌握承载类车辆结构设计中强度与重量平衡的核心思路。
