奥迪A4赛车座椅金属骨架结构设计

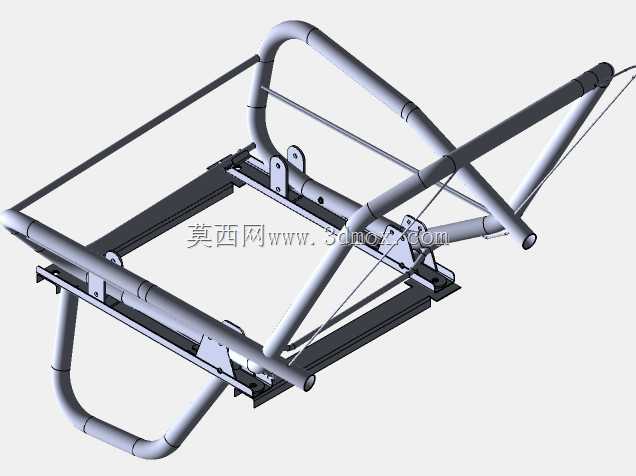

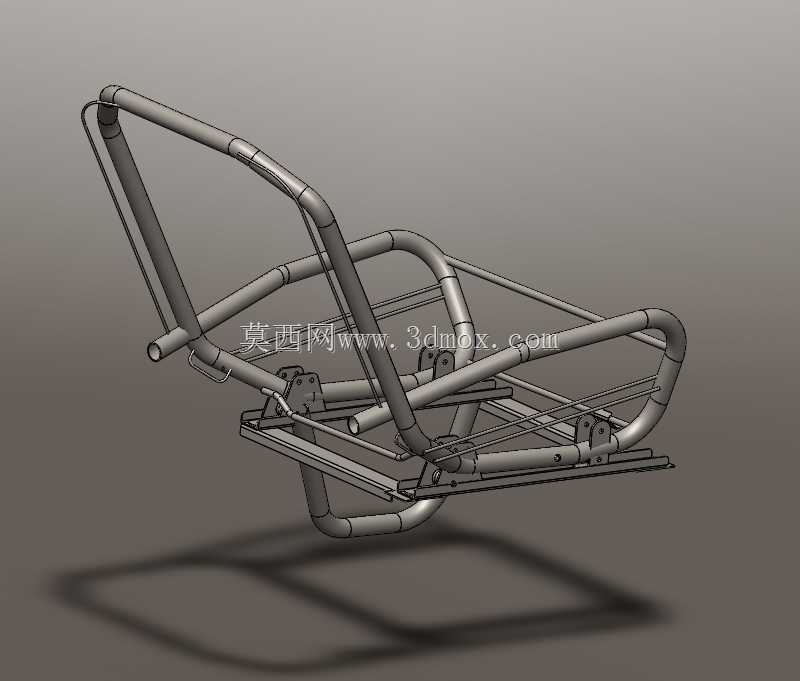

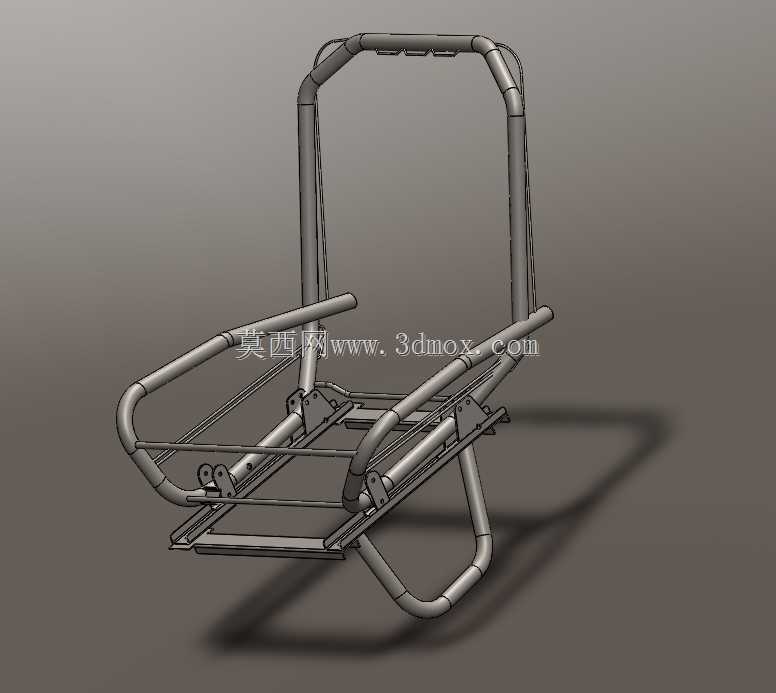

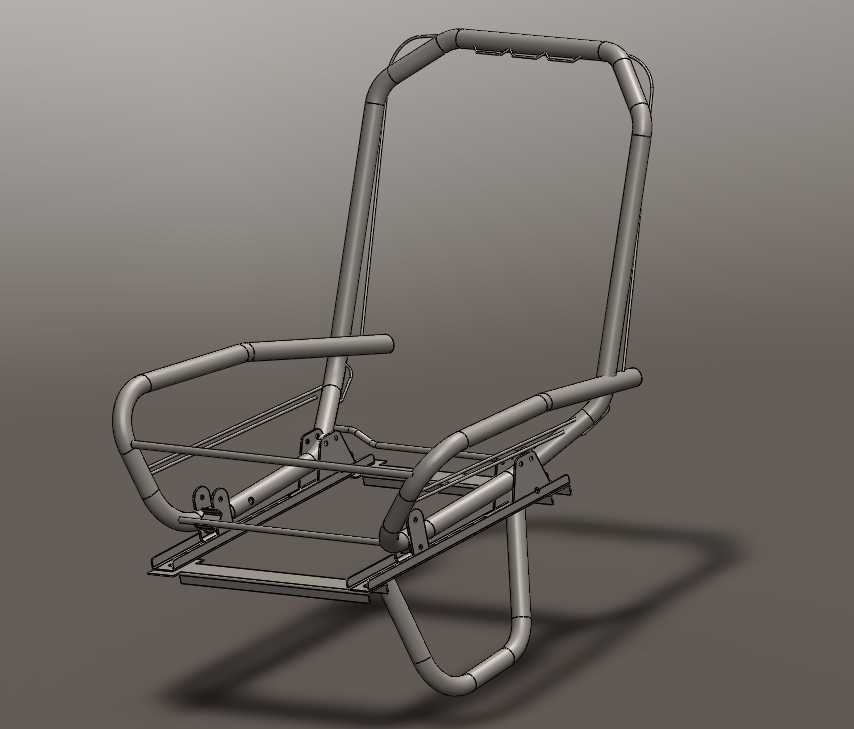

该结构为赛事用汽车座椅的金属承载骨架，核心应用于专业赛车及高性能改装车的乘员承载场景，是座椅包覆层、调节机构、安装固定结构的核心承载基体，所有外部包覆、软垫、安全带固定点均依托该骨架完成装配。从实际使用场景出发，该骨架需要承受车辆急加减速、高速过弯时的乘员侧向、纵向载荷，以及碰撞工况下的冲击载荷，因此整体采用管件弯折+焊接拼接的结构形式，在保证结构强度的前提下尽可能控制整体重量，符合赛车部件轻量化的设计需求。设计过程中优先确定了乘员的人机工程边界，靠背的弯折弧度贴合人体脊柱自然曲度，两侧的扶手支撑管位置对应乘员肘部自然放置的高度，底部框架的尺寸匹配常规赛车坐垫的安装轮廓，预留了软垫层的安装厚度空间，避免后期包覆后出现乘员坐姿偏移、支撑不到位的问题。骨架的管件连接位置均设置了加强焊接片，尤其是靠背与底座的铰接区域、底部安装脚的位置，通过加厚的连接片分散应力，避免长期交变载荷下出现焊缝开裂的问题。底部框架预留了与座椅滑轨、车身地板的安装孔位，孔位间距符合通用赛车座椅的安装边界尺寸，可适配多数赛事车型的座椅安装点位，无需额外改制安装支架。靠背顶部的横向管结构除了作为骨架的上沿加强件，还可作为头盔护网、四点式安全带肩带的导向固定结构，两侧的侧向支撑管突出于靠背主体平面，能够在车辆高速过弯时为乘员躯干提供侧向支撑，减少乘员身体的侧倾幅度，提升驾驶操控的稳定性。整个骨架的管件弯折半径统一，减少了加工时的模具更换频次，焊接位置均避开了乘员直接接触的区域，后期包覆海绵及面料后不会出现凸起硌靠的问题。骨架的整体宽度、高度、深度尺寸均参考量产赛车座椅的通用安装边界设计，可直接适配多数车型的座舱安装空间，不会与车内手刹、换挡机构、车门内饰板产生干涉。
