加拿大Pelee岛10kW屋顶光伏阵列布局方案

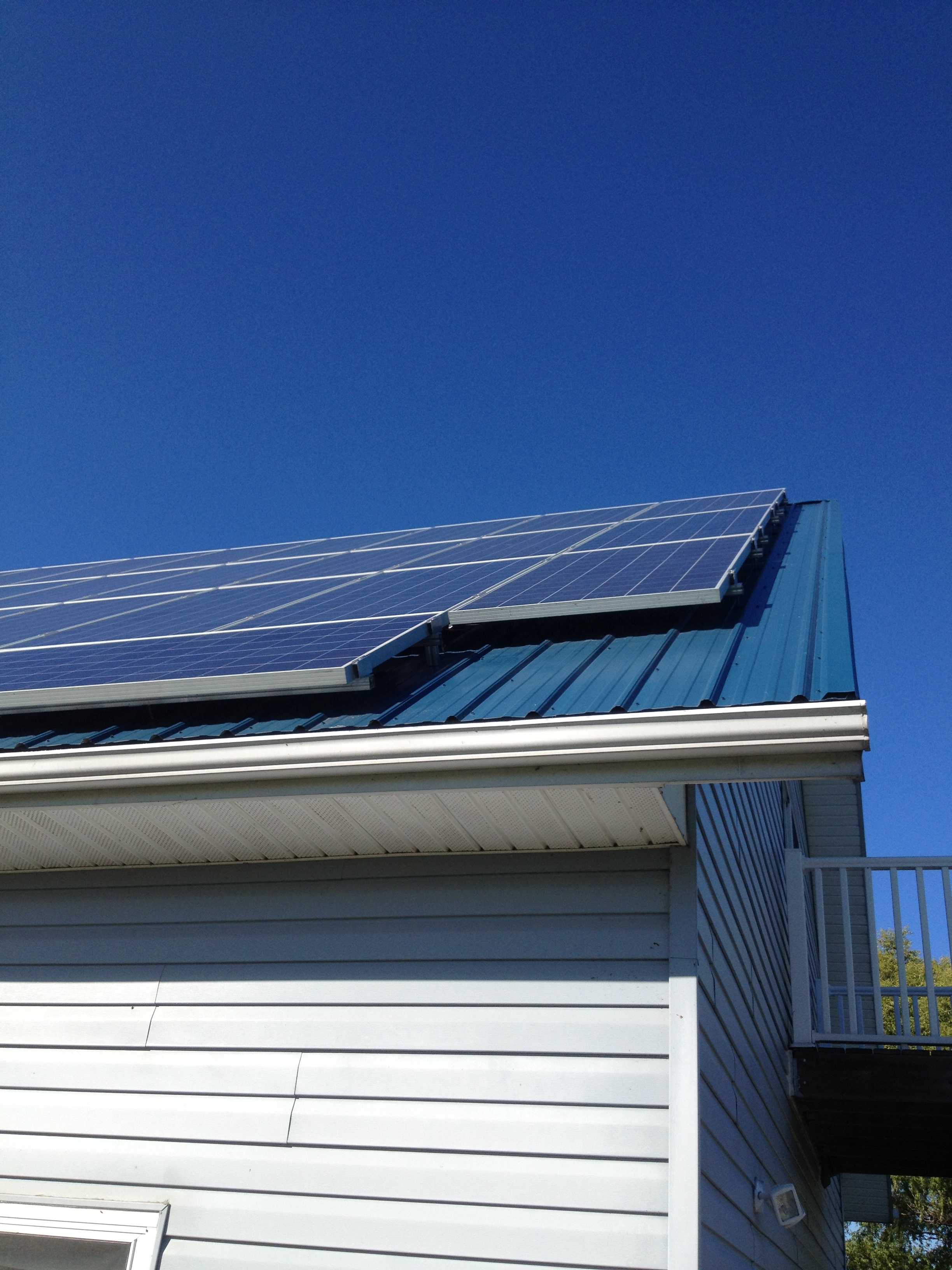

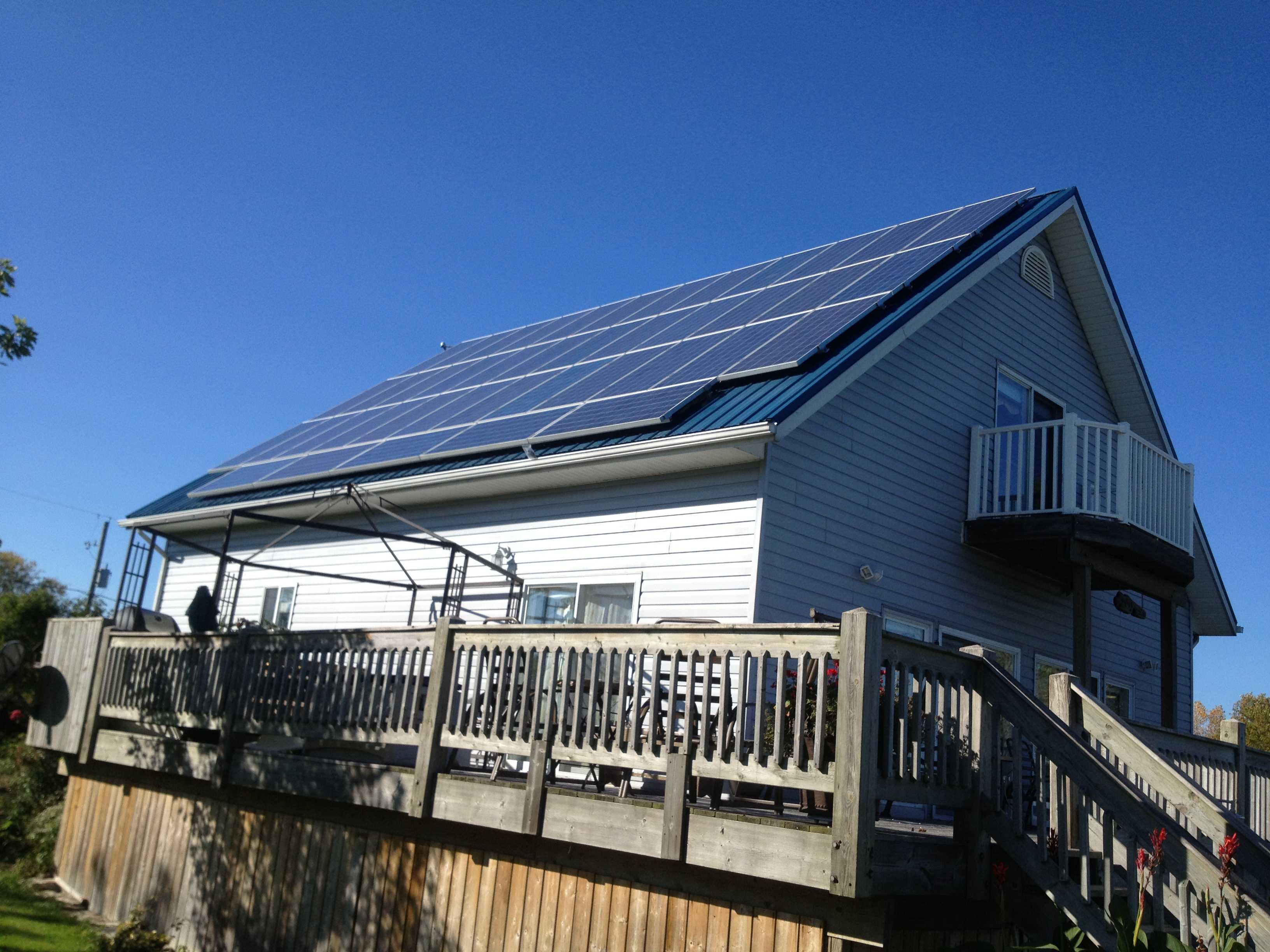

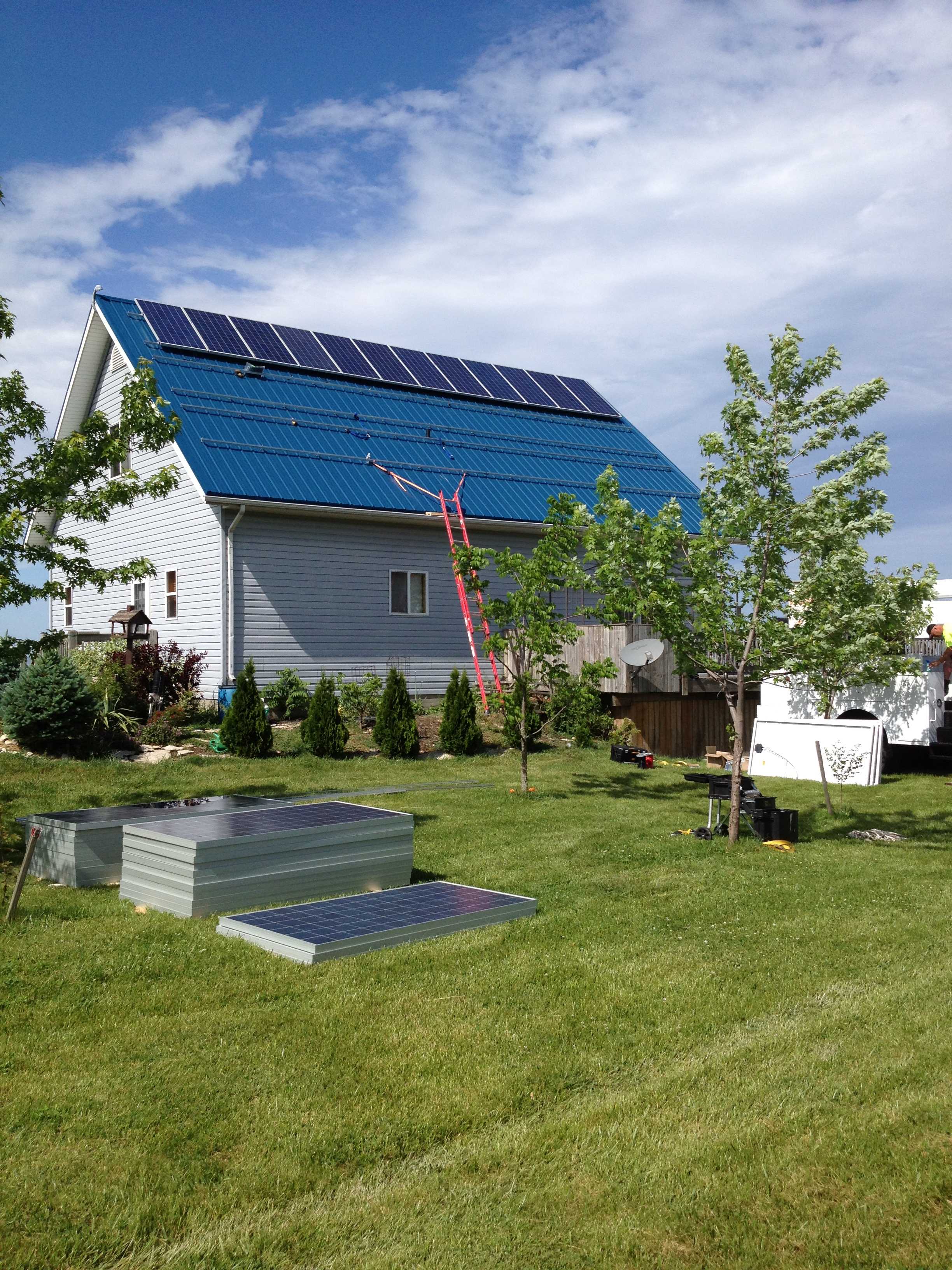

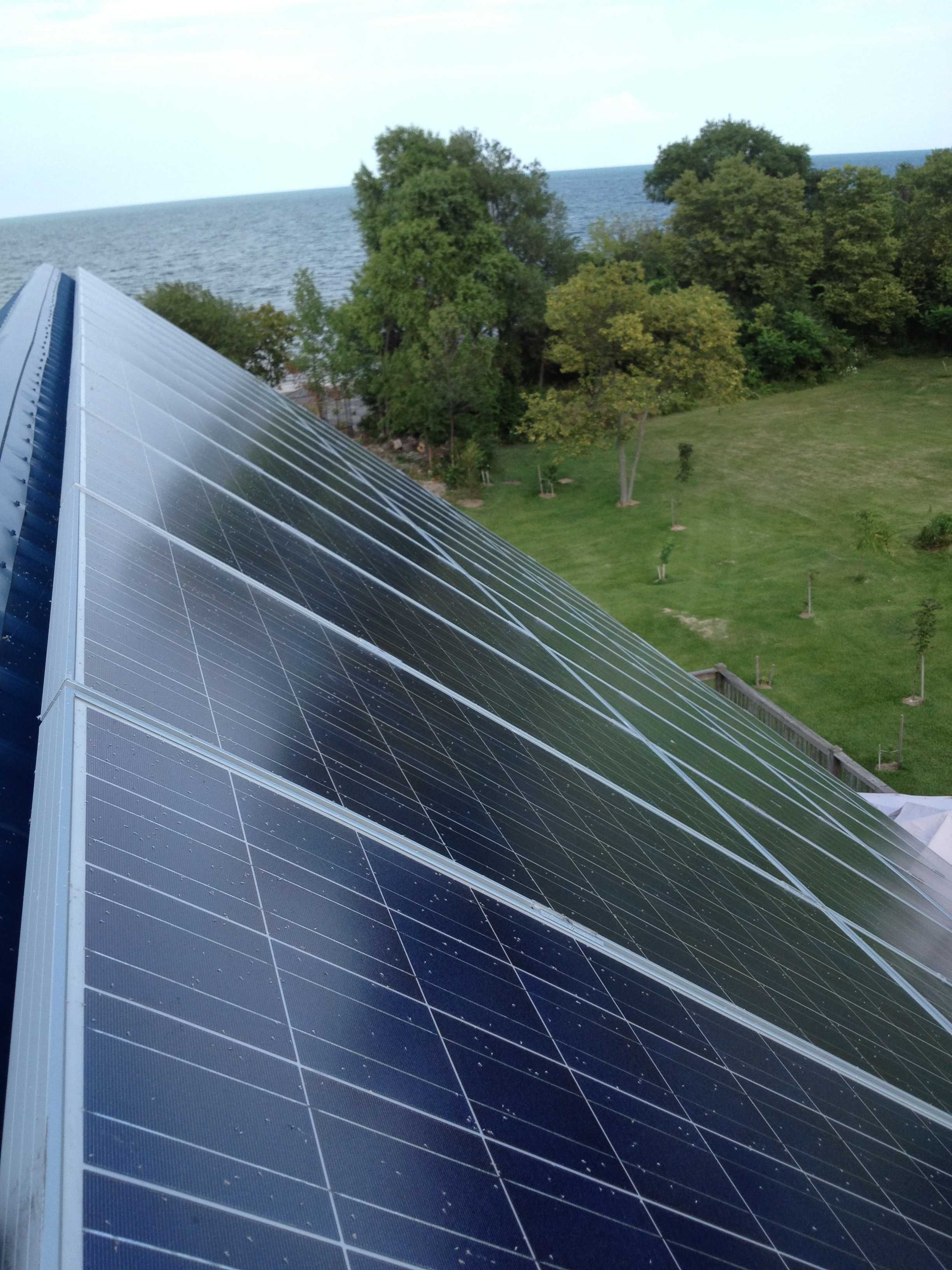

这套布局方案针对离岛小型分布式光伏发电场景设计，落地于加拿大Pelee岛伊利湖沿岸的民用建筑屋面，核心目标是在有限的屋顶承载区域内，最大化10kW级光伏系统的发电效率，同时适配既有建筑的结构改造边界。从现场落地逻辑来看，项目没有直接在原有屋面铺装光伏组件，而是先做了钢制屋面的转换层设计——原有屋面的木质檩条承载力、防水年限都无法满足光伏组件25年以上的运行要求，因此先铺设钢制承重底座，所有光伏支架的固定点都落在钢制转换层的承重梁上，完全避开原有木质结构的受力薄弱点，避免后期组件自重、风载、雪载带来的屋面渗漏、结构变形问题。

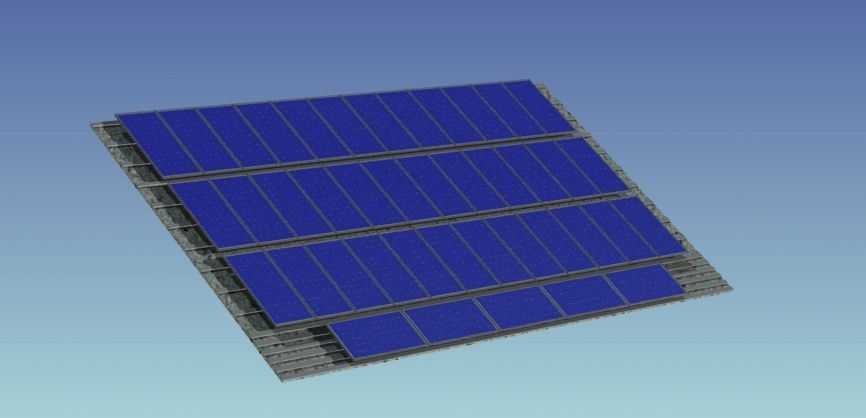

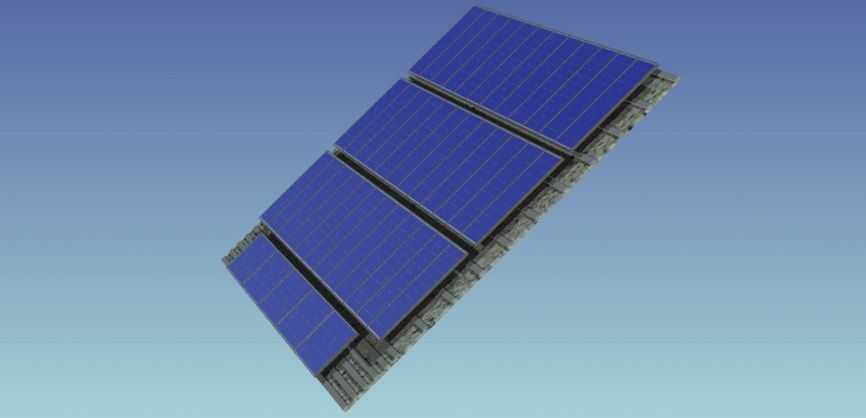

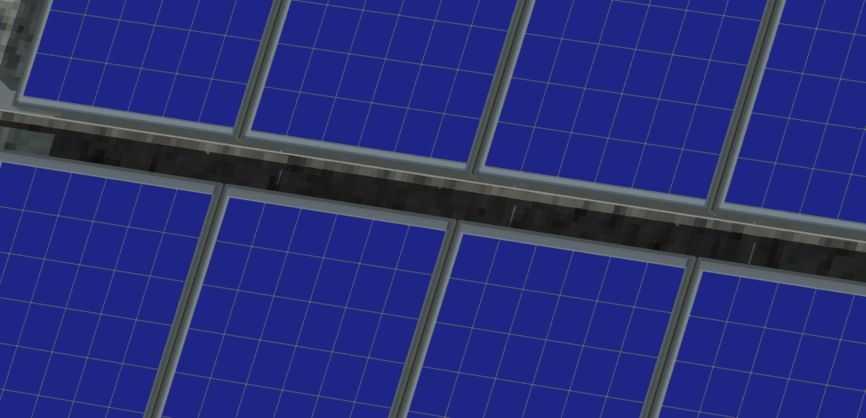

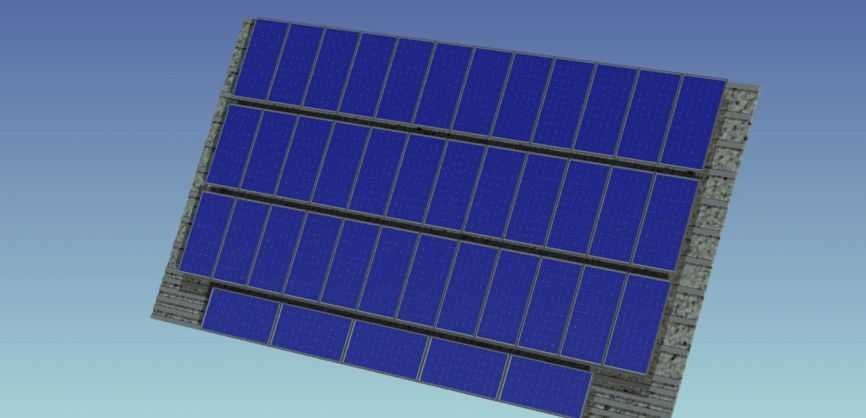

阵列排布上没有采用常规的正南向满铺逻辑，而是结合当地纬度的太阳高度角、全年主导风向、周边建筑遮挡轨迹做了分块错排：整个阵列分成四排横向排布，最下方一排根据屋面边缘的避让边界缩短了组件长度，既预留出屋面检修的人行通道，也避开了屋檐位置的风涡流区，减少强风天气下组件受到的掀拔力。每块组件之间预留了标准的散热间隙，避免夏季高温下组件背面热量堆积拉低发电效率，同时间隙也能满足冬季积雪的滑落需求，减少积雪覆盖对发电时长的影响。

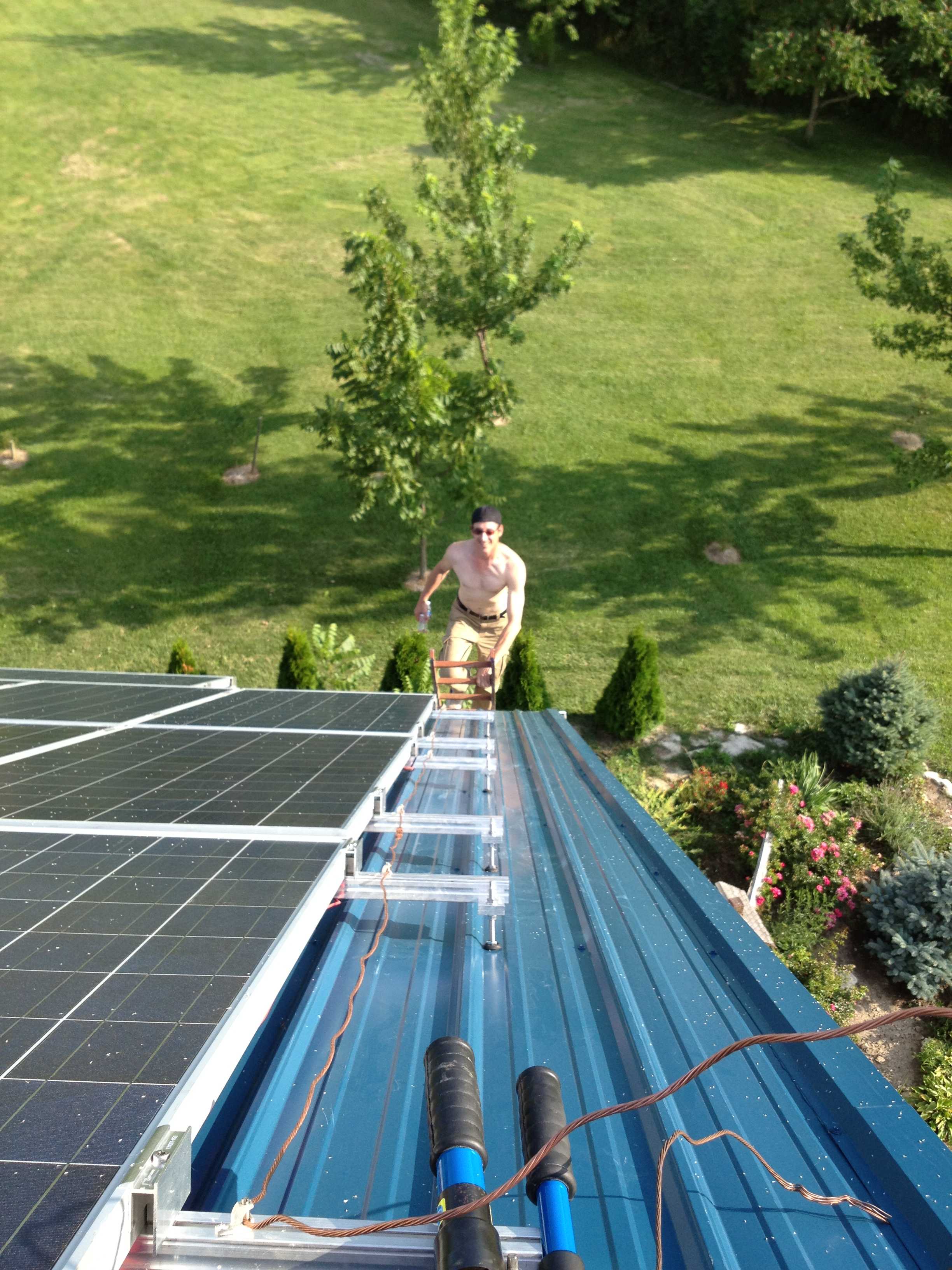

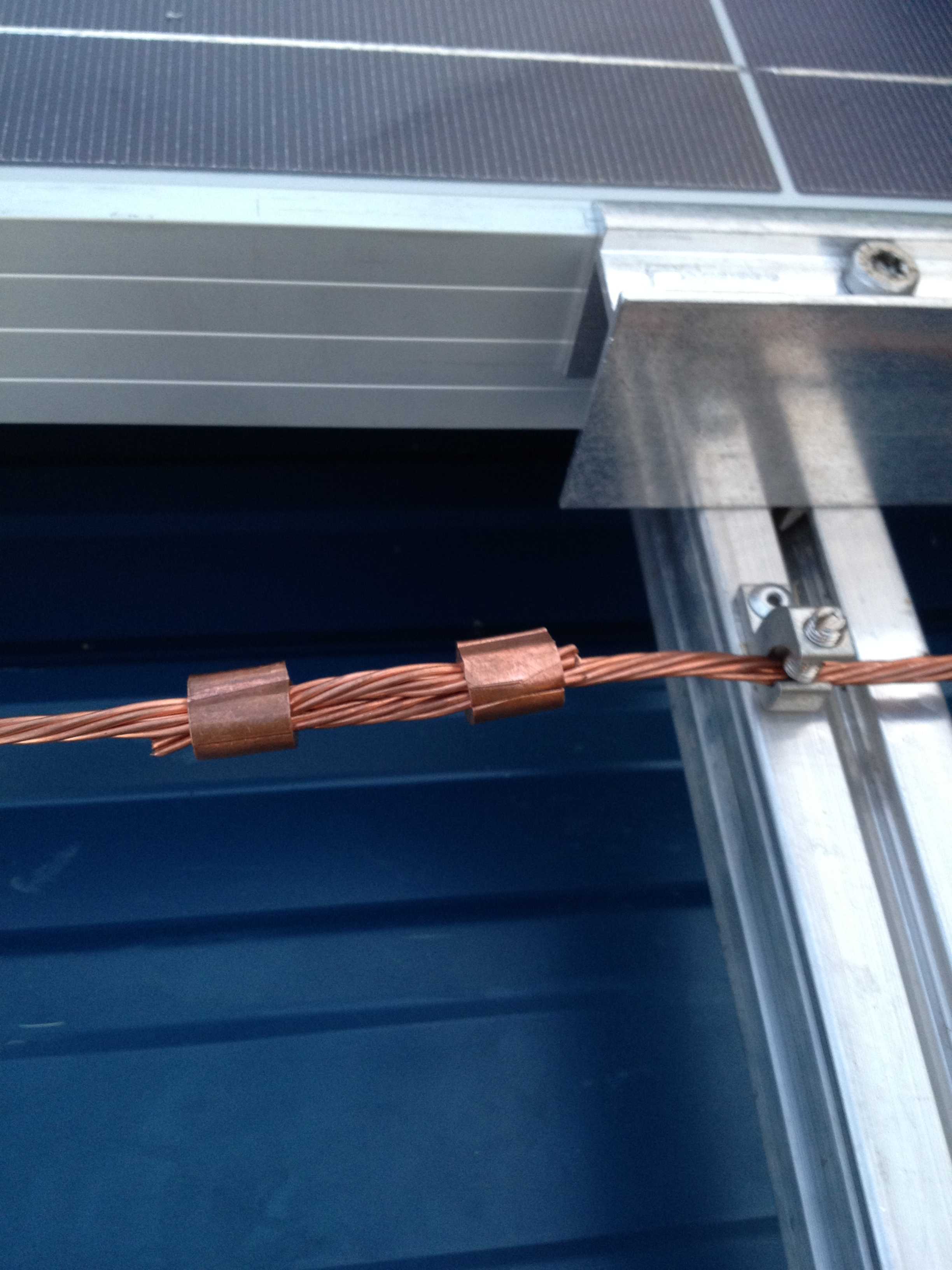

支架系统全部采用标准化型钢构件，所有连接节点都做了热镀锌防腐处理，适配湖边高盐高湿的腐蚀环境，构件的开孔位置都做了预设，现场不需要二次切割焊接，只需要通过螺栓拼接就能完成组装，大幅降低离岛项目的现场施工难度。从安装边界来看，整个阵列的外轮廓距离屋面檐口、突出屋面的通风管线、避雷带都预留了足够的安全距离，既满足电气安全规范的要求，也给后期组件清洁、线路检修留出操作空间。电气布线的走线槽全部隐藏在支架下方的型钢空腔内，避免线缆长期暴露在紫外线环境下老化，同时走线路径顺着组件串接方向排布，最大限度减少线缆长度，降低线损。这套布局的核心思路不是追求理论上的最大装机容量，而是在既有建筑的结构限制、当地气候条件、后期运维需求三者之间找到平衡，让小型离网光伏系统能在海岛环境下长期稳定运行，为岛上的民用建筑提供清洁电力供应，也为同类离岛、偏远区域的小型分布式光伏项目提供了可参考的落地排布逻辑。
