盘管给排水供回管路结构设计

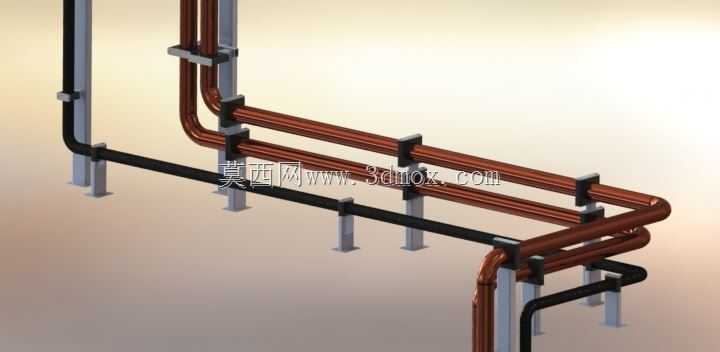

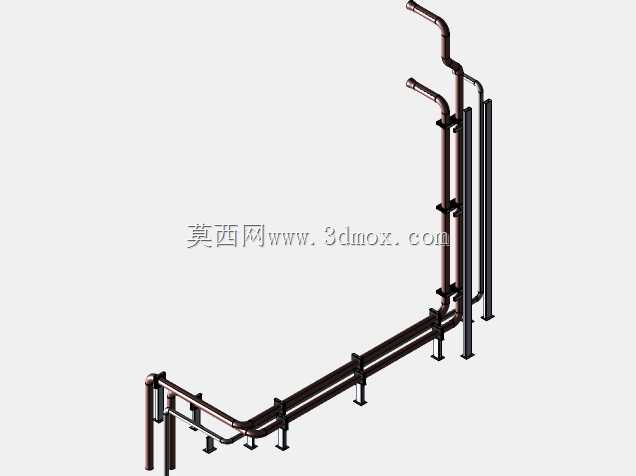

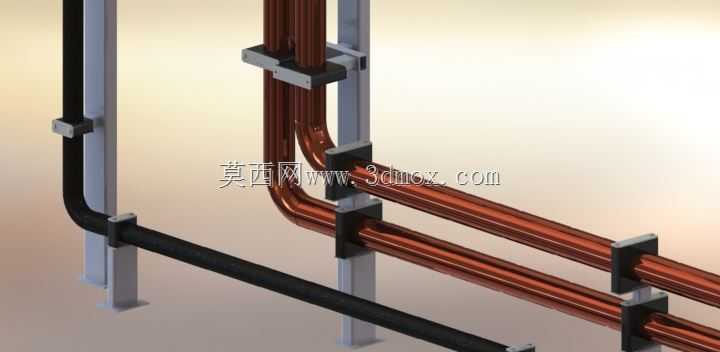

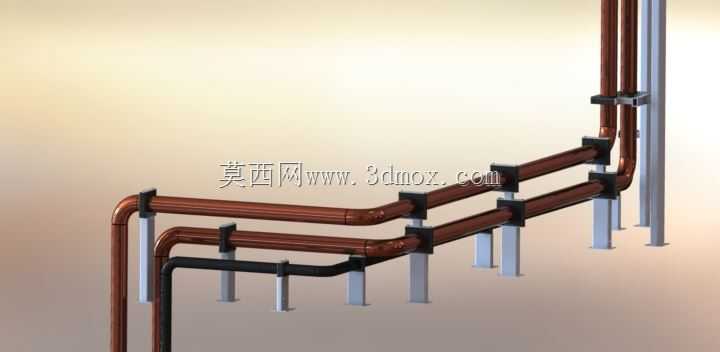

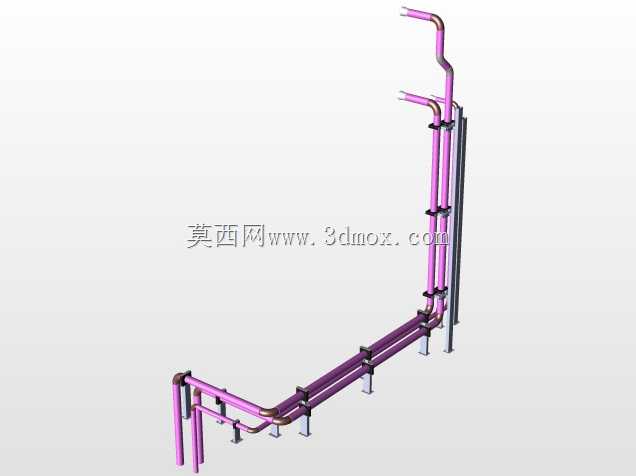

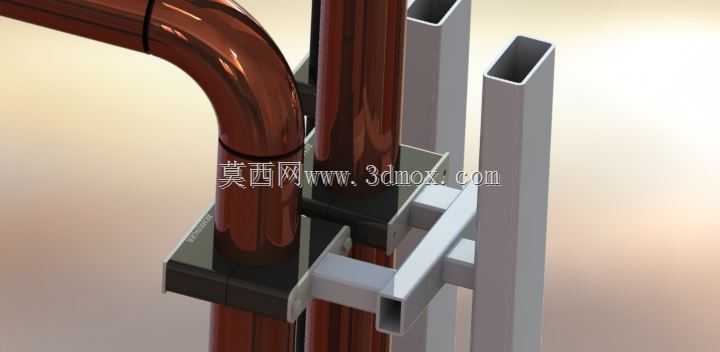

这套管路结构主要面向建筑配套给排水、小型工艺换热单元的介质输送场景，承担盘管系统的供水输入与回水输出功能，在实际工程中常作为暖通换热、小型工艺循环系统的末端管路单元使用，负责连通循环动力端与换热盘管段，完成冷热介质的闭环输送。从结构设计逻辑来看，整体采用分层并行排布思路，两根主输送管路沿水平方向延伸，通过90°弯头完成转向衔接，弯头转弯半径匹配管路通径设置，避免介质流动过程中出现过大的局部阻力，减少流道内的涡流损耗。管路下方设置的立式支撑支架，按照管路载荷分布均匀布置，每个支架与管路接触位置设置管卡固定结构，既可以约束管路的径向位移，也能预留微量的轴向伸缩余量，适配介质温度变化带来的管路热胀冷缩变形，避免长期运行过程中管路应力集中导致的焊缝开裂、接口渗漏问题。设计过程中优先考虑了现场安装的边界条件，管路整体排布高度统一，支架底部的安装基面保持在同一水平面上，不需要额外做基座找平适配，现场安装时仅需要将支架底部与预埋基础固定，即可完成管路单元的定位，减少现场配管的焊接、调整工作量。管路的分支衔接位置采用平滑过渡结构，没有出现直角突变的流道设计，能够降低介质输送过程中的压力损失，提升循环系统的运行效率。从安装尺寸边界来看，整体管路单元的宽度、高度尺寸适配常规的设备夹层、管廊安装空间，并行管路之间预留了足够的保温层安装间隙，后期做保温包覆施工时不需要额外调整管路间距，支架的安装孔位按照通用土建预埋间距设置，能够直接匹配多数项目的现场安装条件。在实际使用过程中，这套管路结构可以直接对接循环泵出口与盘管入口，回水端直接连通回水母管，不需要额外做管路变径调整，整体流道设计兼顾了输送效率与安装便捷性，适合作为标准化的管路单元在同类型循环系统中复用，减少重复设计的工作量。
