达芬奇式木质投石弹射装置结构设计

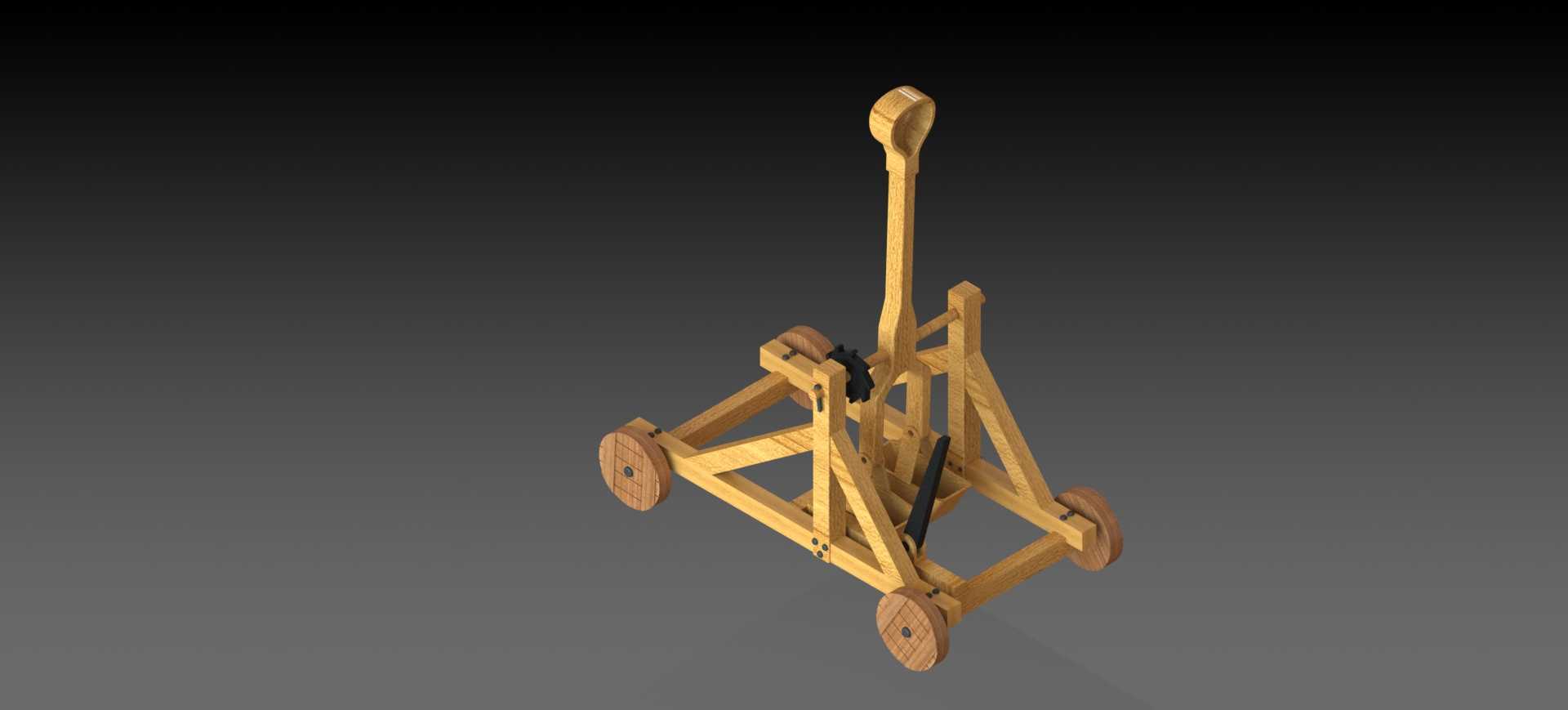

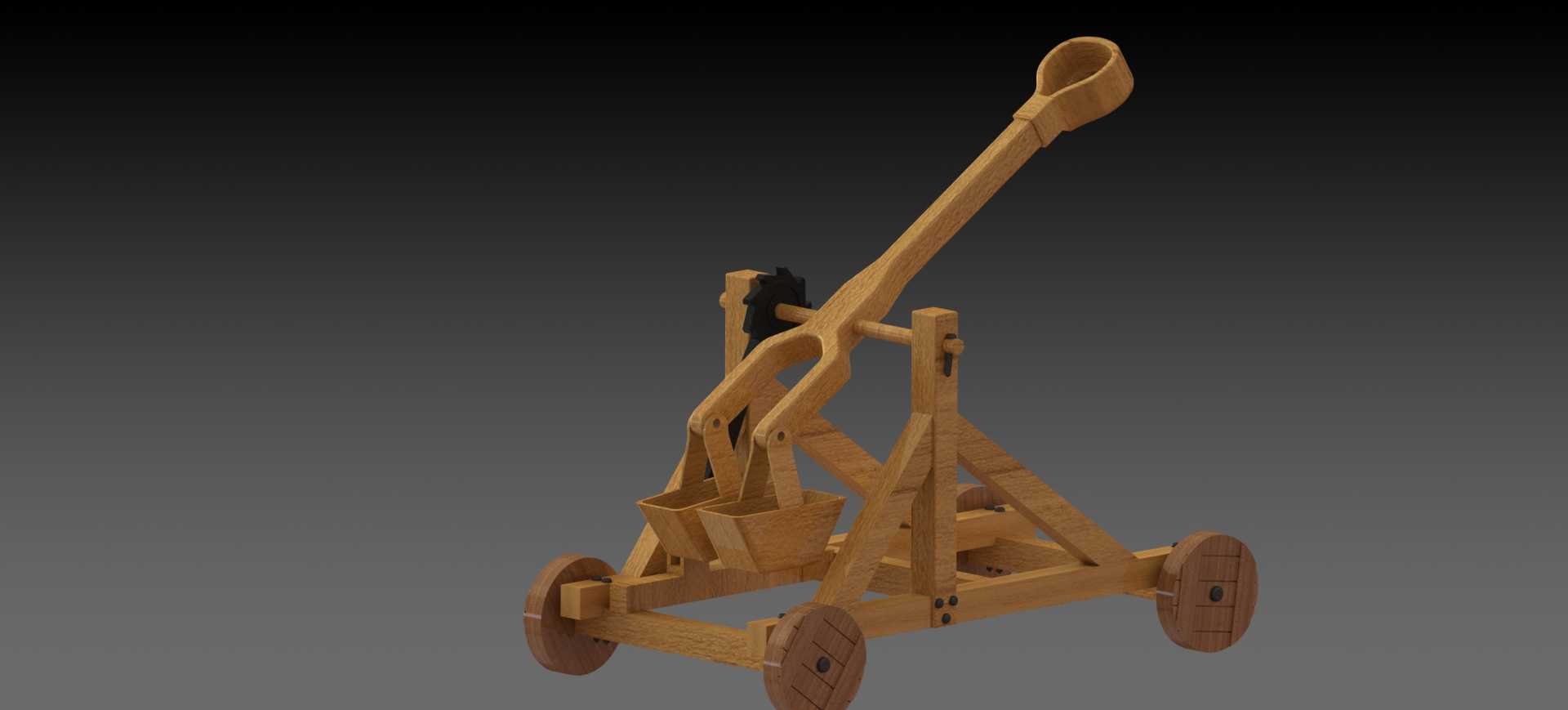

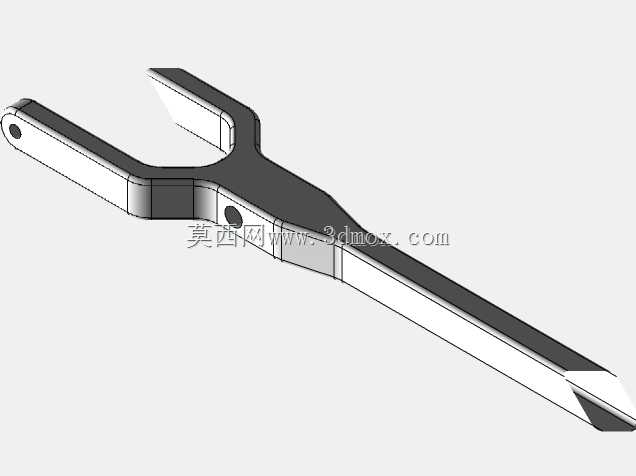

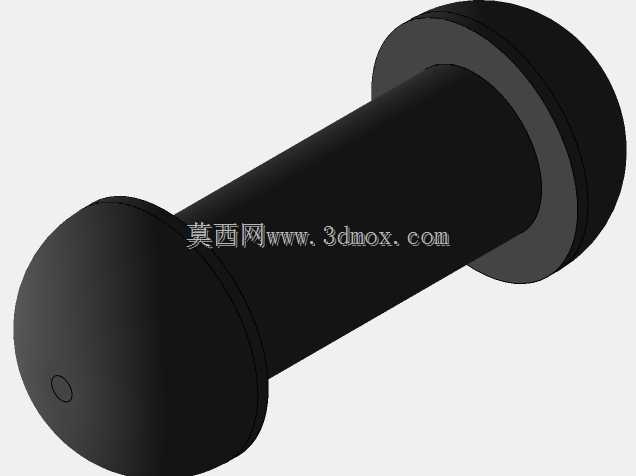

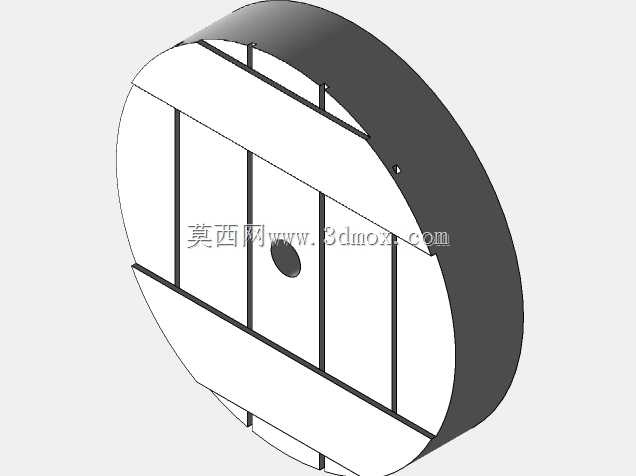

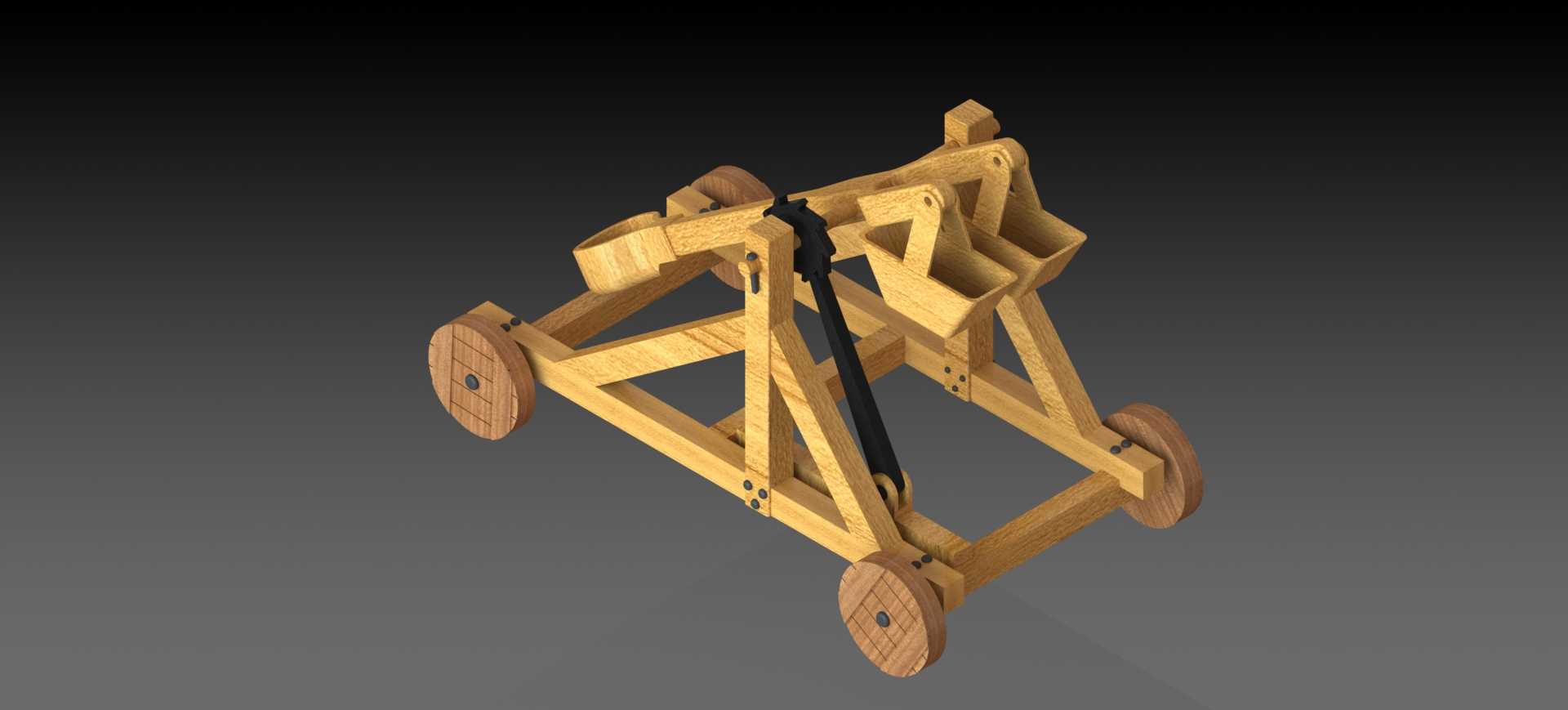

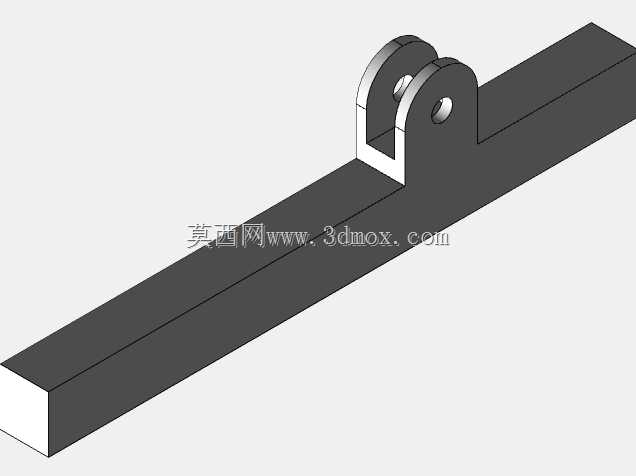

这款木质弹射装置复刻了中世纪扭力抛射器械的核心结构逻辑，整体采用三角桁架式木质框架作为承载主体，底部配置四个实木质滚轮，可在平整硬质地面实现短距离人力推移，适配古代阵地作战中快速转移发射位的实际需求，也可作为古机械复原教学的实操演示载体。从结构设计逻辑来看，框架部分采用斜撑交叉加固的榫卯拼接思路，所有受力杆件均沿应力传递路径布置，抛射臂的枢轴位置经过受力优化，将抛射时的后坐力均匀分散到底部框架的各个连接节点，避免单点应力集中导致结构开裂。抛射臂末端设置勺状弹托，可适配球形石弹、金属弹丸等不同材质的投射物，扭力蓄能组件隐藏在框架中部的枢轴位置，通过扭绞的弹性构件储存弹性势能，触发机构采用拨杆式锁止设计，释放时可快速脱开抛射臂限位，实现弹丸的高速抛射。在安装边界方面，装置整体宽度控制在常规人力推行的适配范围内，滚轮的轮距经过匹配设计，推移时不会出现侧翻风险，整体高度满足站立操作的人机工程要求，操作人员无需弯腰即可完成弹丸装填、扭力调节、触发发射的全流程动作。从实际应用场景出发，这类弹射装置除了古战争场景的还原演示外，还可用于科普场馆的力学原理展示，帮助参观者直观理解杠杆原理、弹性势能转换、桁架受力分布等基础工程知识，也可作为高校机械原理课程的古机械复原设计参考案例。设计过程中对各个活动部件的配合间隙做了适配处理，抛射臂的转动行程预留足够安全余量，避免发射过程中出现结构干涉，木质构件的连接节点均做了局部加厚处理，反复使用时不会出现连接松动的问题，滚轮与轮轴之间采用简易的滑动摩擦配合，无需复杂润滑即可顺畅转动，适配古代无工业润滑条件下的使用场景。
